柔性耗材3D打印可换滤片防护面罩

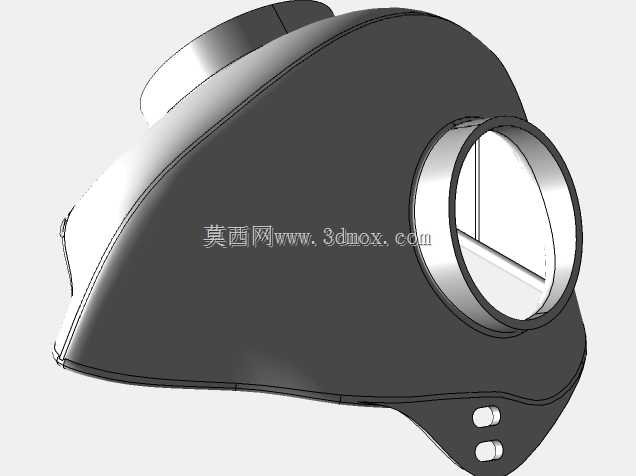

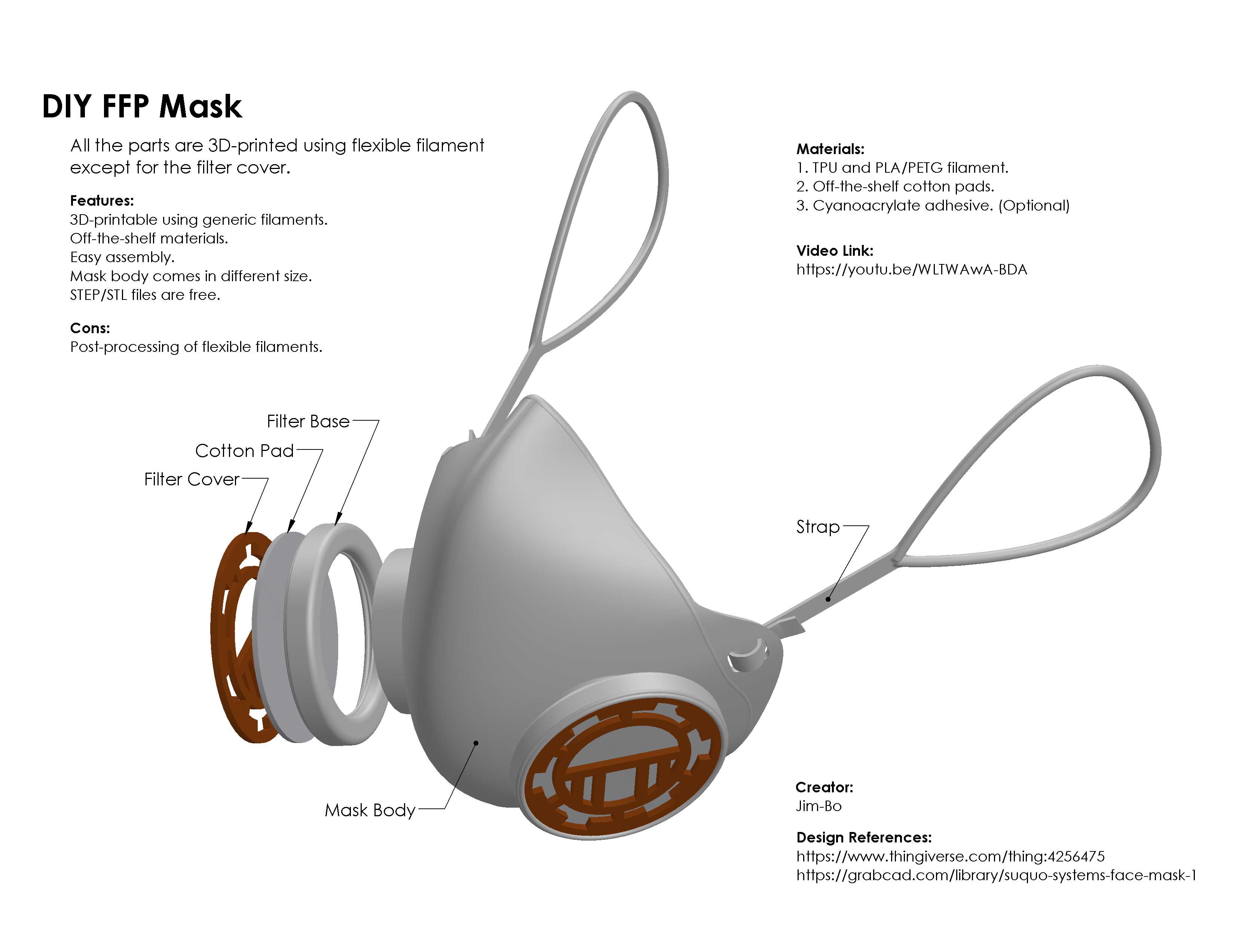

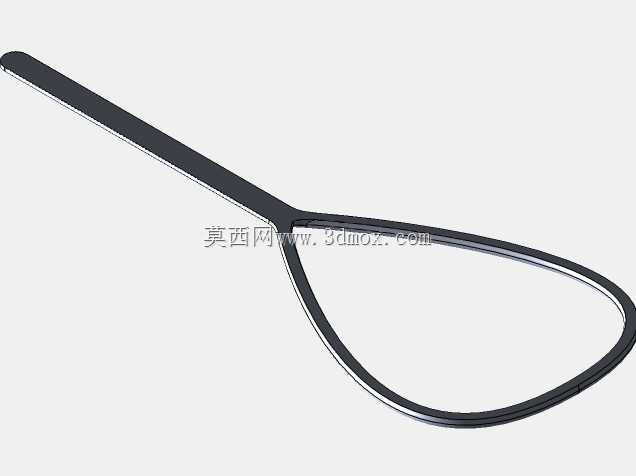

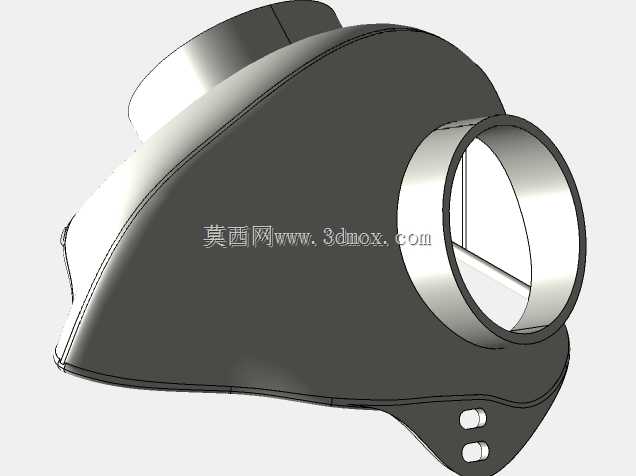

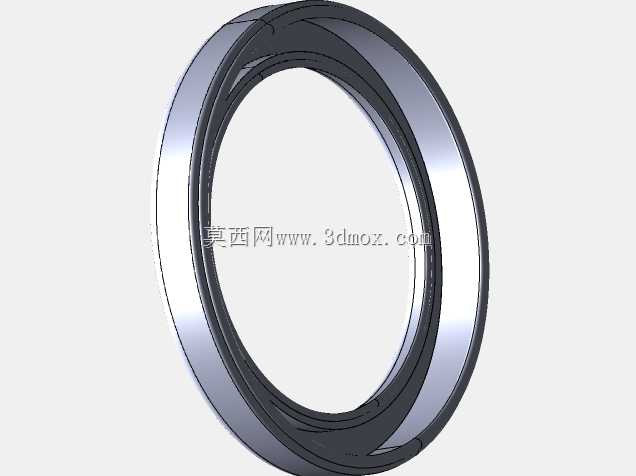

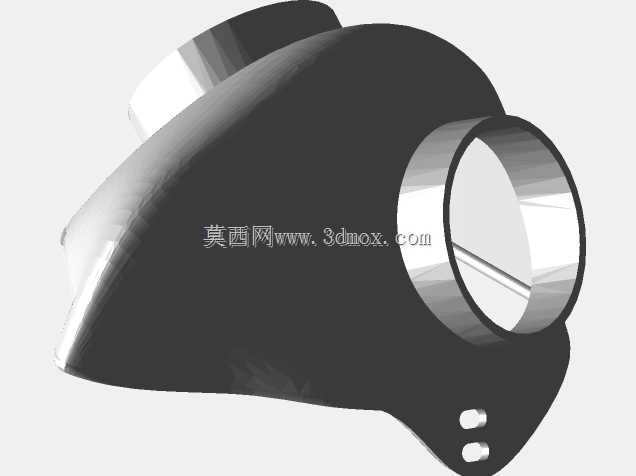

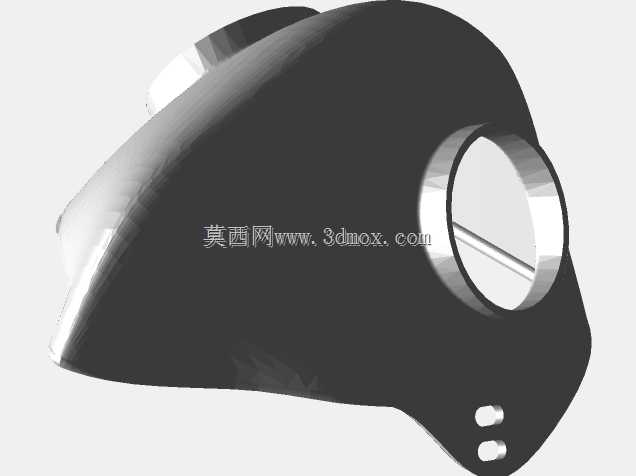

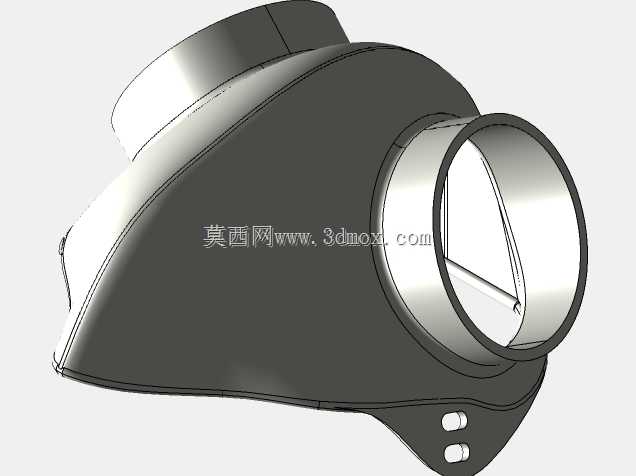

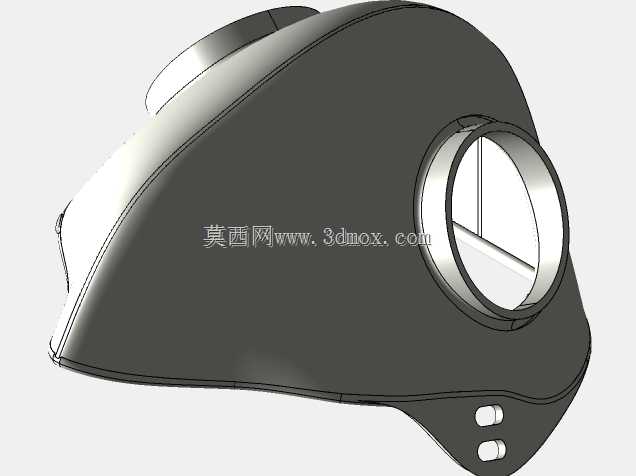

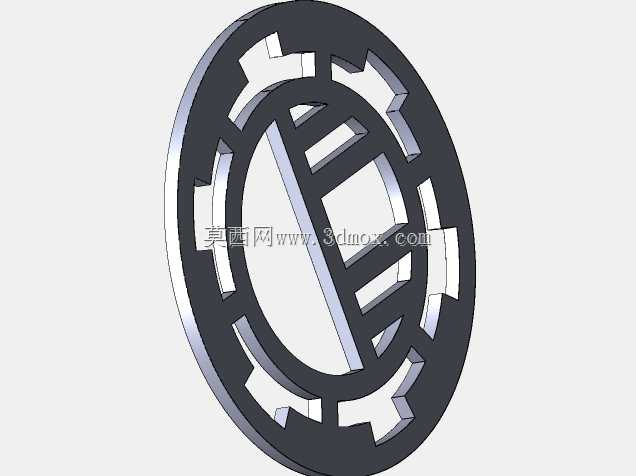

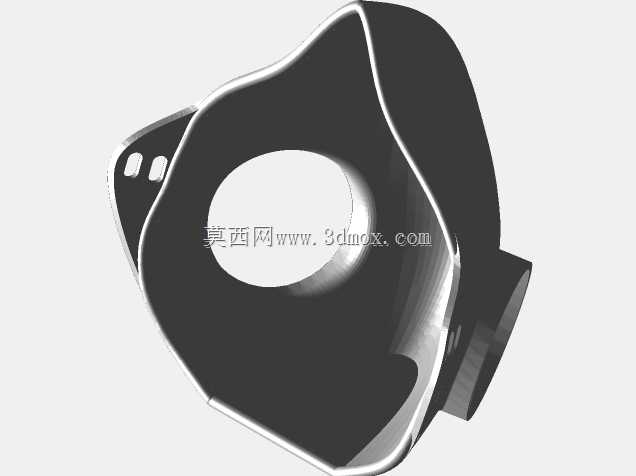

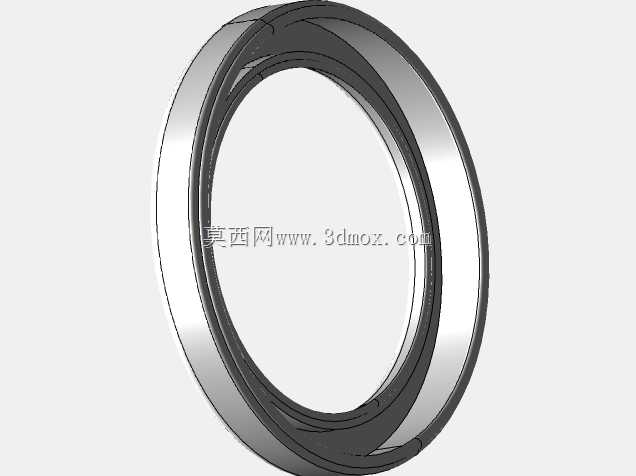

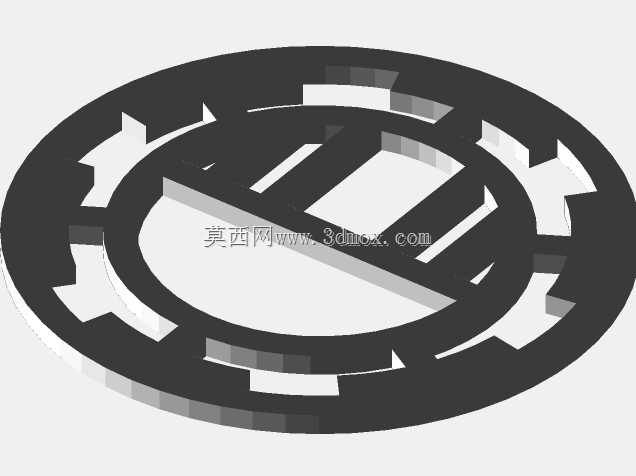

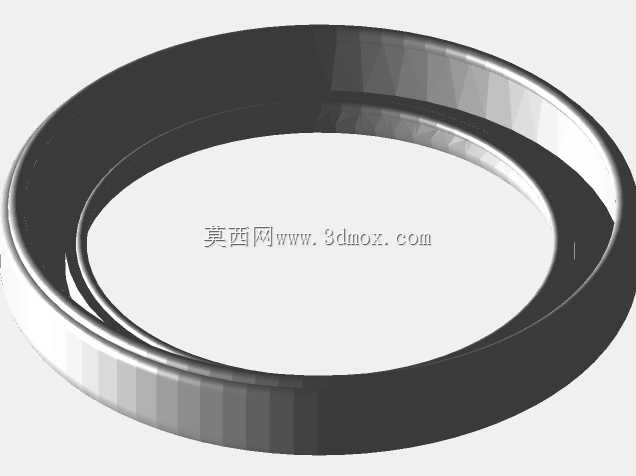

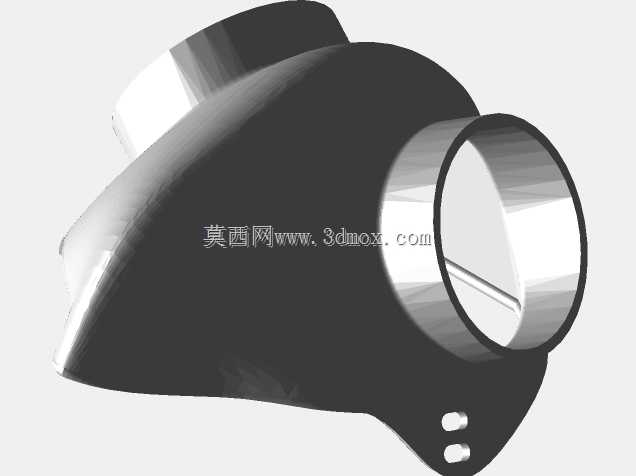

柔性耗材打印的薄壁密封件最容易出现层间剥离问题，尤其是面罩这类需要反复弯折、贴合面部曲面的构件，常规0.2mm层厚打印的TPU件在耳挂拉扯处往往弯折十几次就会出现微裂纹，这款面罩的主体壁厚做了渐变处理，和面部接触的密封唇边厚度控制在1.2mm，保证足够的形变余量适配不同脸型，耳挂连接的根部则加厚到2.8mm，同时做了圆弧过渡消除应力集中点，哪怕反复拉扯佩戴也不会出现断裂。滤片压盖和主体的配合没有采用常规的螺纹结构，柔性耗材打印螺纹的公差很难控制，拧动时还容易出现粘滞打滑，这里改用了三卡点旋转卡扣结构，卡扣的凸起高度只做0.8mm，配合0.3mm的安装间隙，哪怕打印时出现±0.15mm的公差，也能顺畅卡入锁紧，不需要额外打磨修整。滤片底座的内侧做了一圈0.5mm高的凸筋，压紧棉片时能形成环形密封线，避免未过滤的空气从侧边缝隙渗入，凸筋的边缘做了R0.2的圆角，不会割破棉质滤材。耳挂部分没有采用单独打印的柔性绑带，而是和主体一体打印成型，省去了穿绑带的装配步骤，耳挂的截面做了扁形设计，宽度3mm厚度1.2mm，和耳部接触的面积比圆形截面大两倍，长时间佩戴不会产生明显的压痕。不同尺寸的面罩主体只调整了面部贴合区域的轮廓曲率，卡扣、滤片底座的连接尺寸完全统一，不同脸型的用户更换主体时，滤片压盖可以通用，不需要重复打印配件。打印时主体部分采用15%的网格填充，既保证足够的支撑强度，又能让面罩整体重量控制在15g以内，佩戴时不会有下坠感，唇边部分则采用100%填充，保证形变时的回弹性，不会因为长期按压出现永久变形。滤片压盖的通气孔做了格栅式设计，格栅宽度2mm，既能保证足够的通气面积，又能挡住大尺寸的飞沫颗粒，格栅的边缘没有做锐边处理，避免更换滤片时划伤手指。整个面罩打印完成后不需要额外的支撑结构，所有的卡扣、凸筋都采用自支撑角度设计，打印完成后只需要去掉底部的 raft 就能直接装配，不需要任何胶水或者紧固件，哪怕是没有装配经验的用户也能在一分钟内完成滤片更换。
