CR-10S打印机DIY改装升级结构件

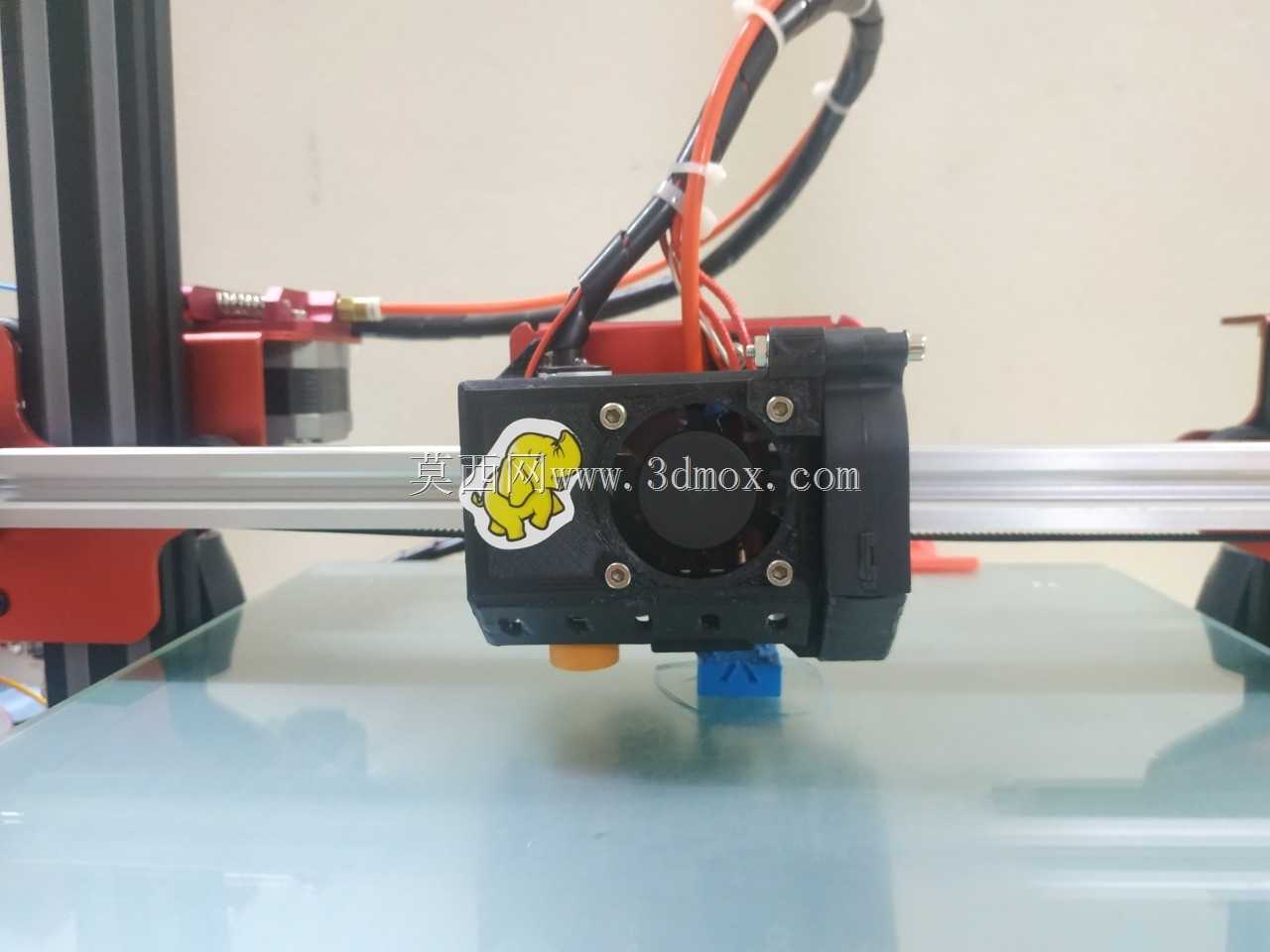

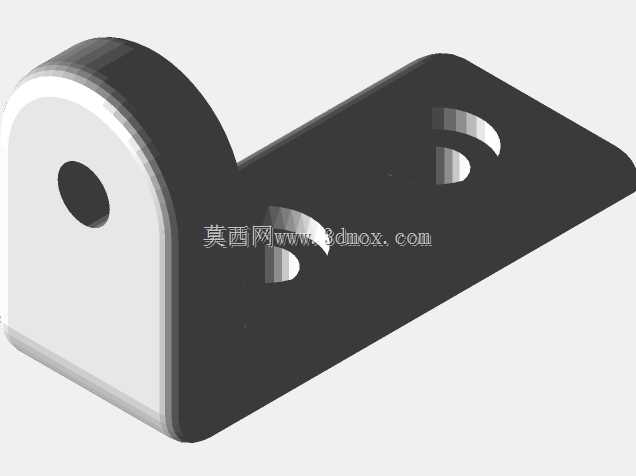

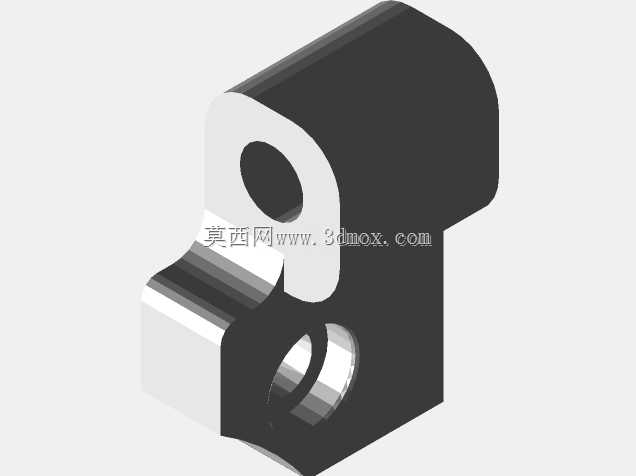

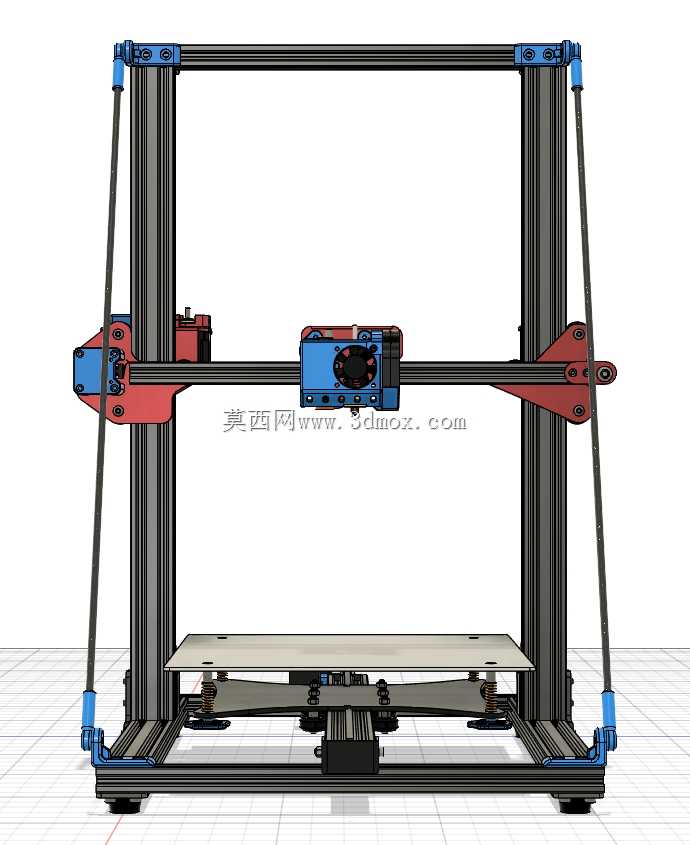

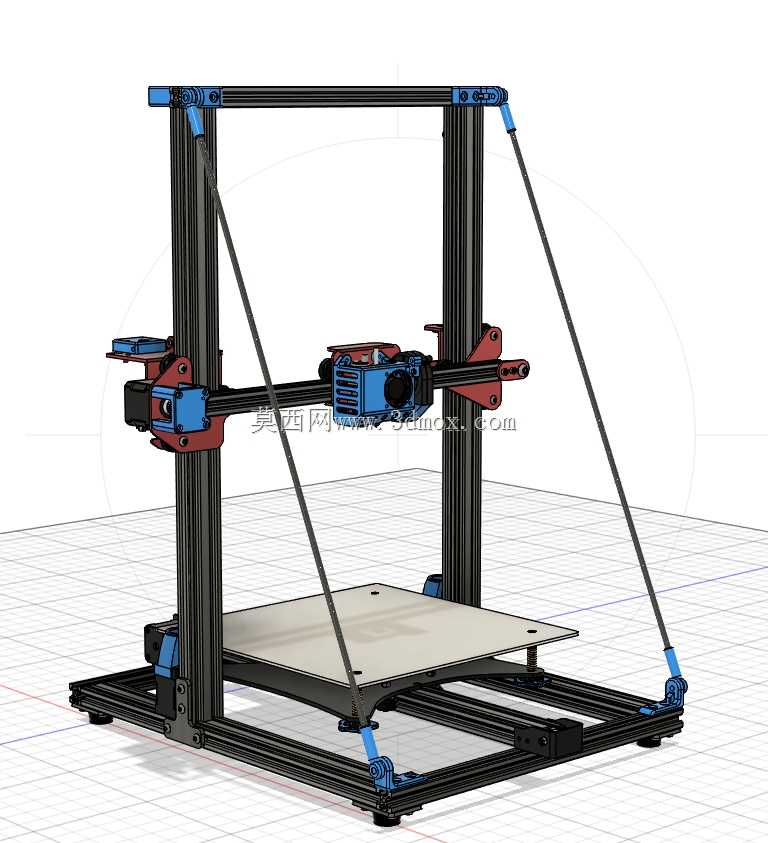

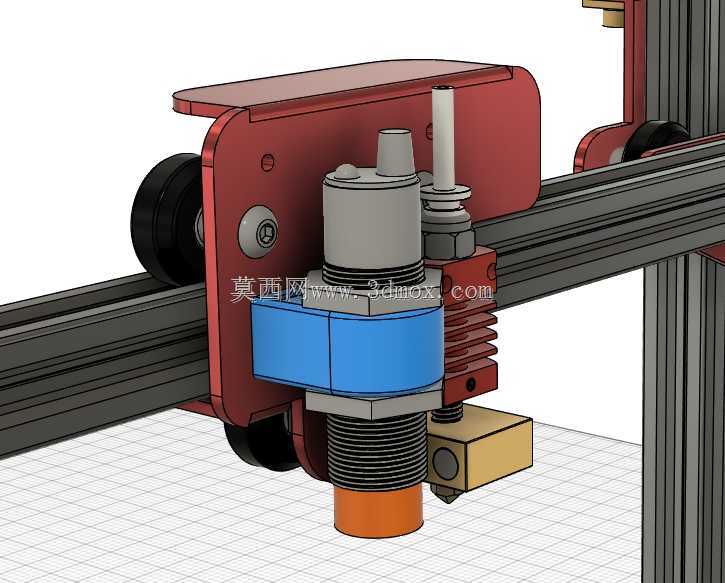

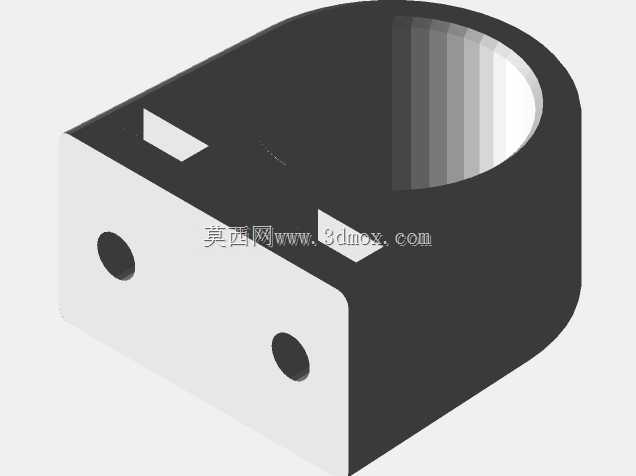

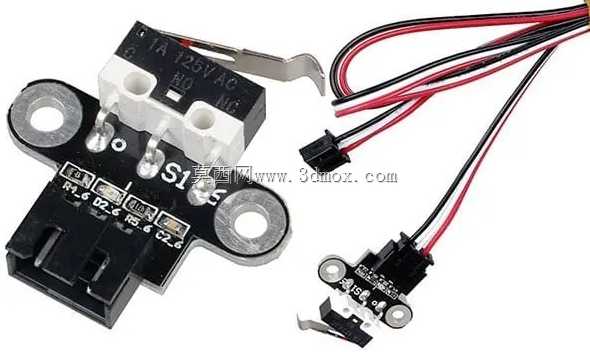

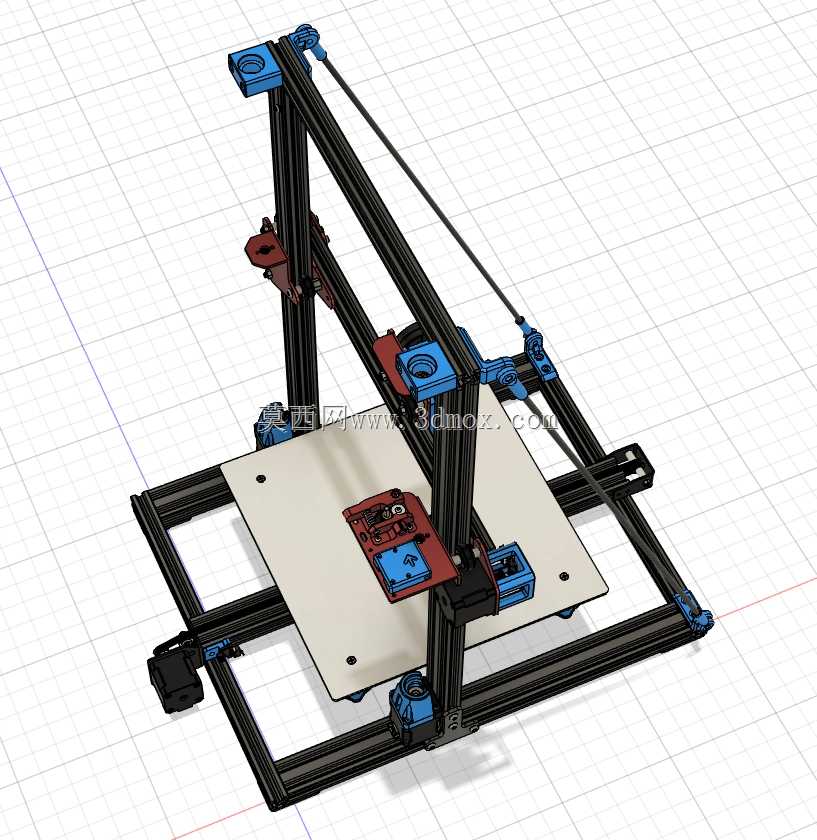

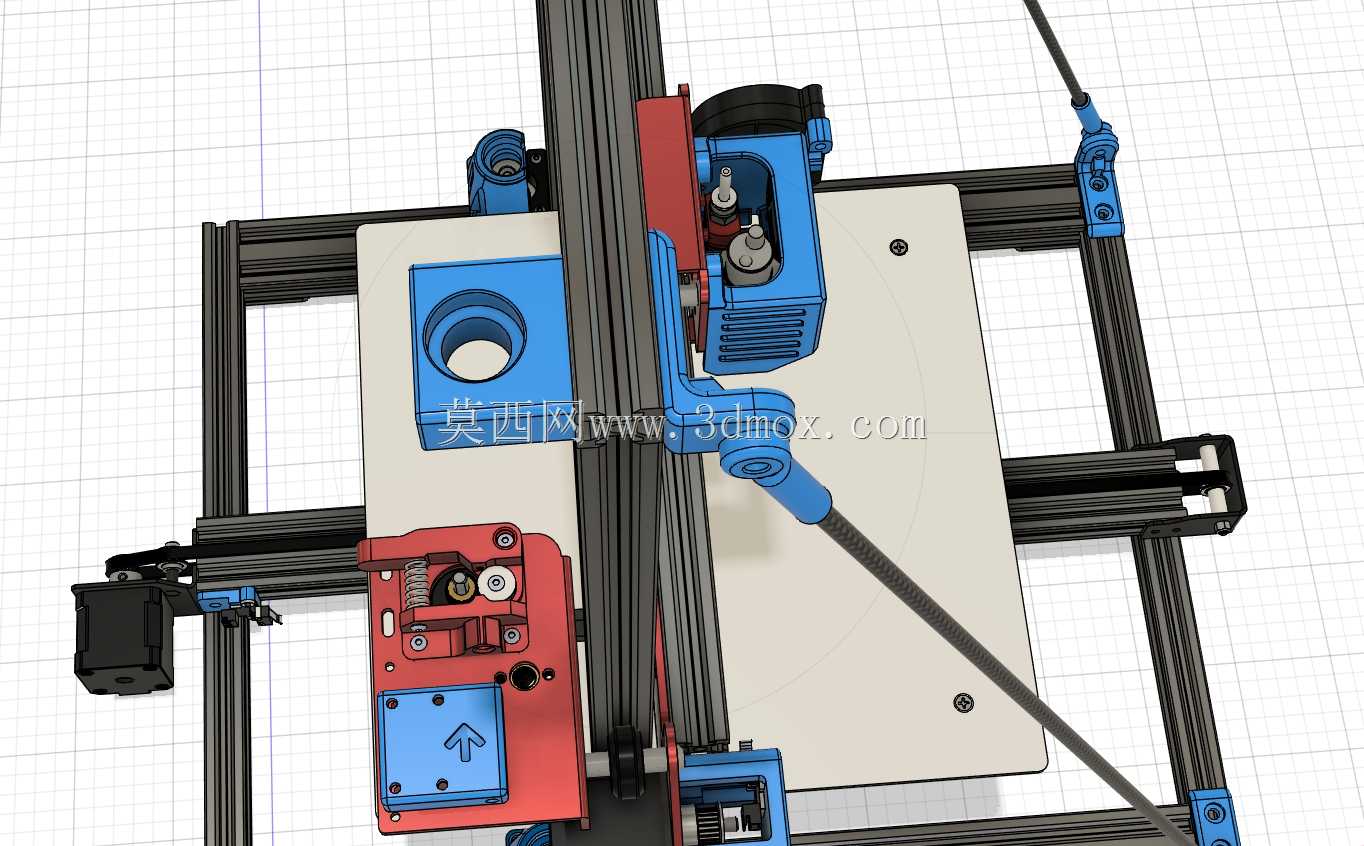

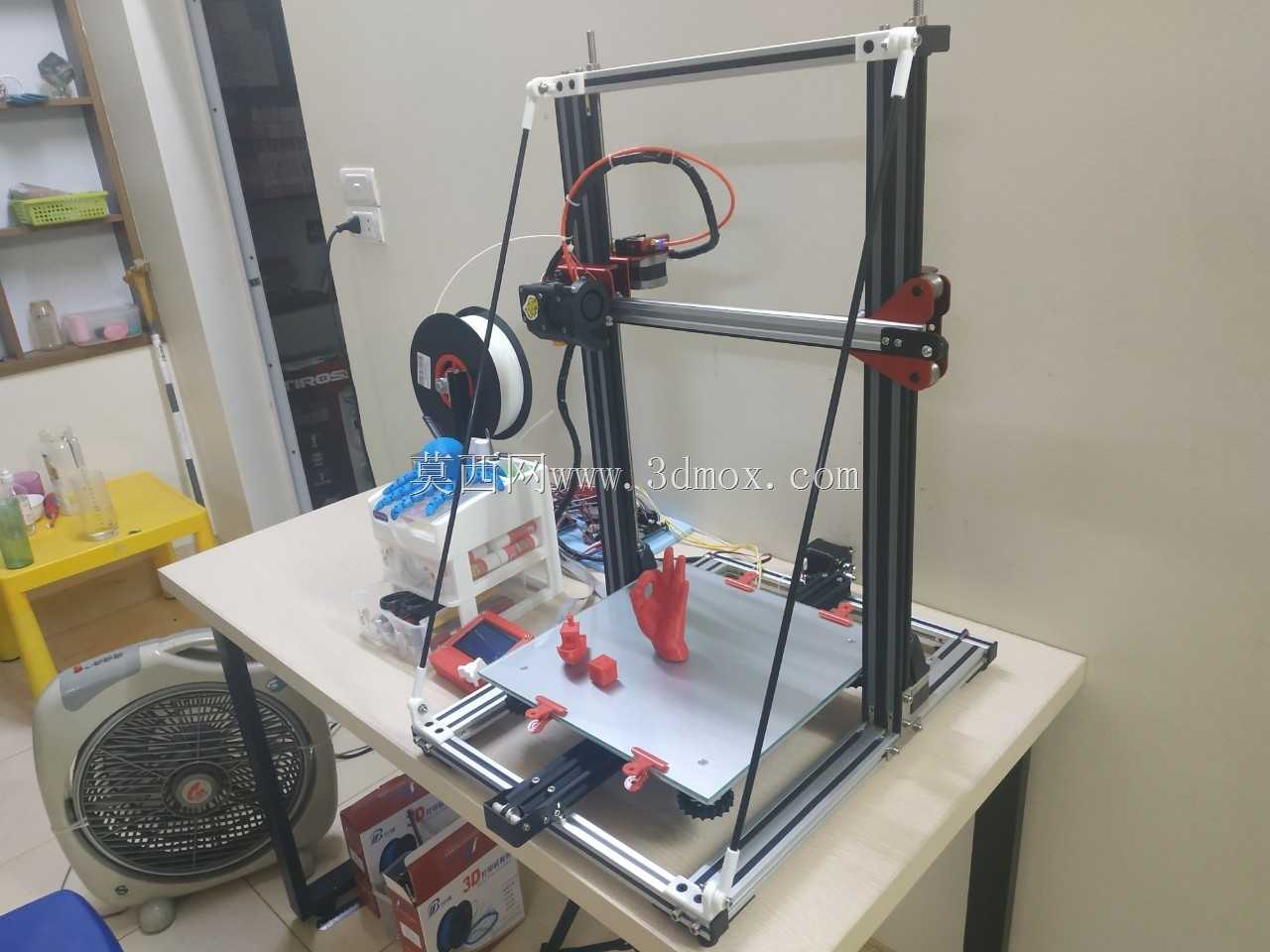

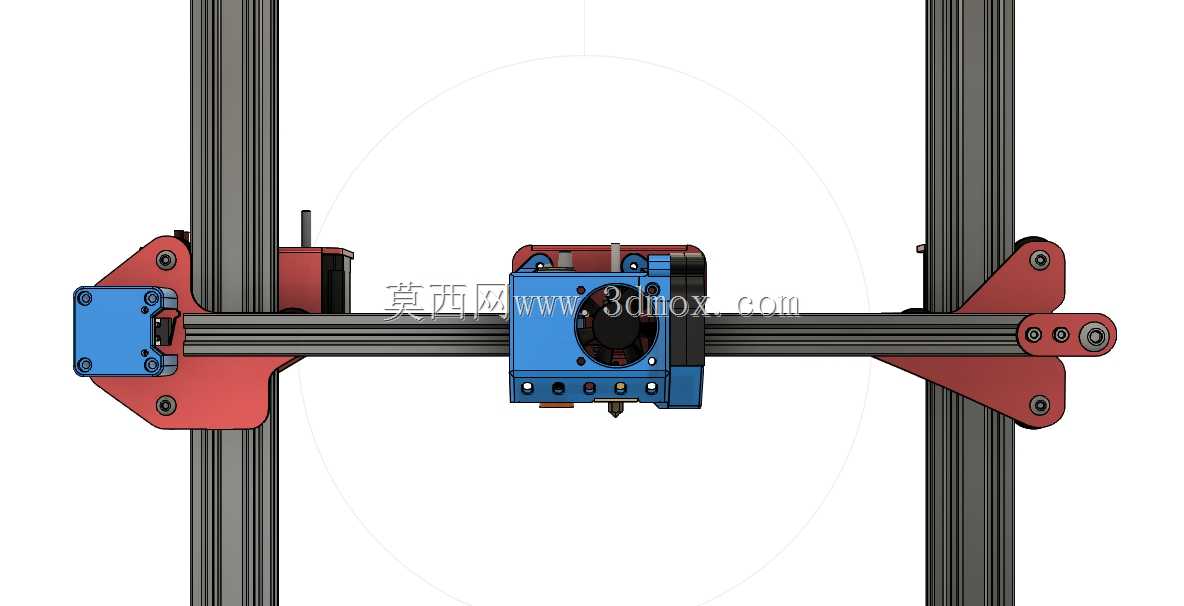

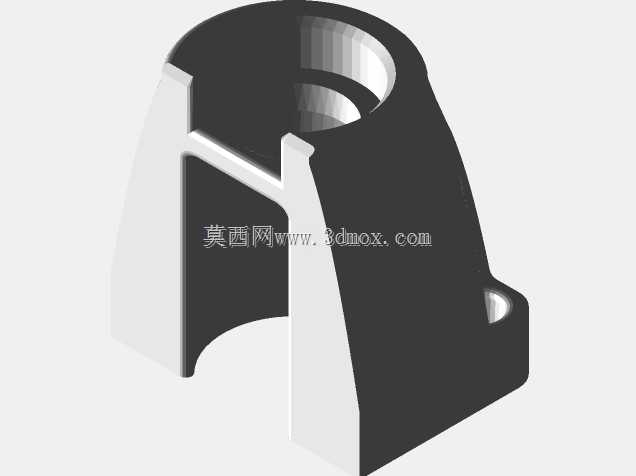

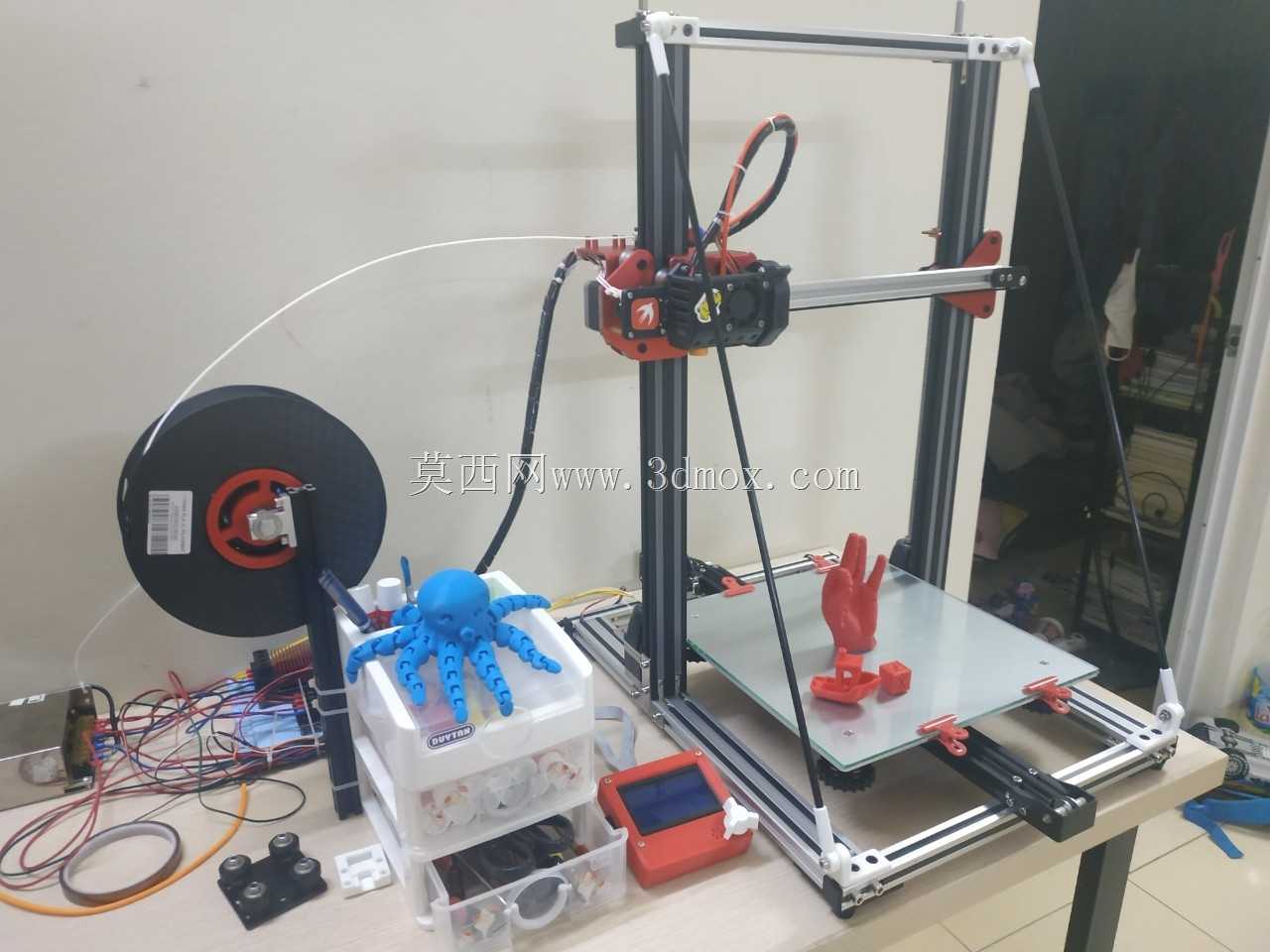

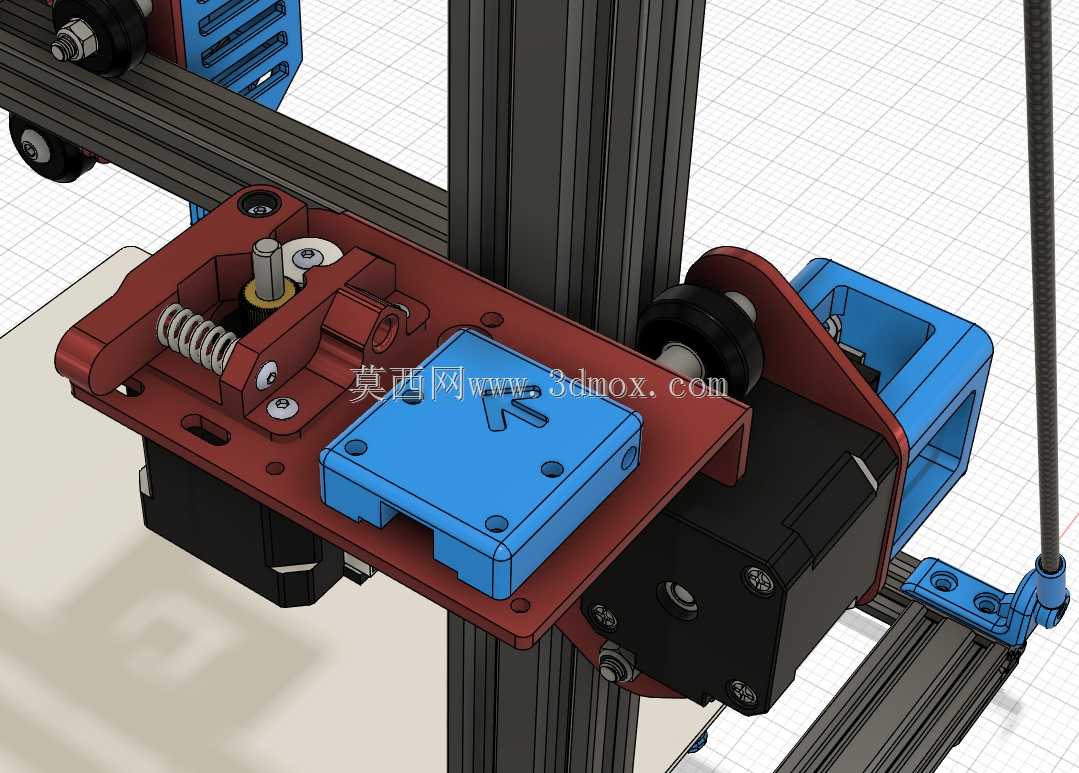

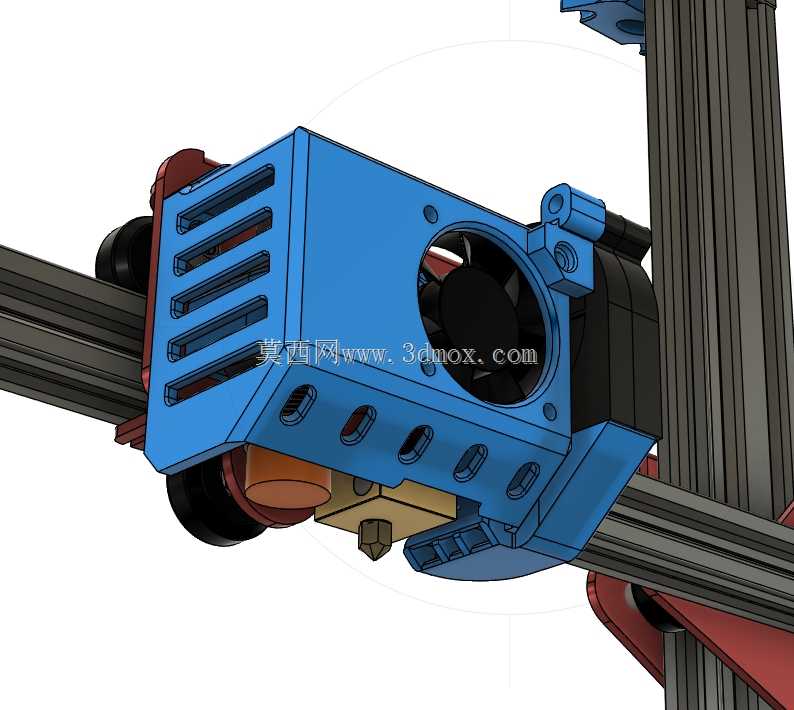

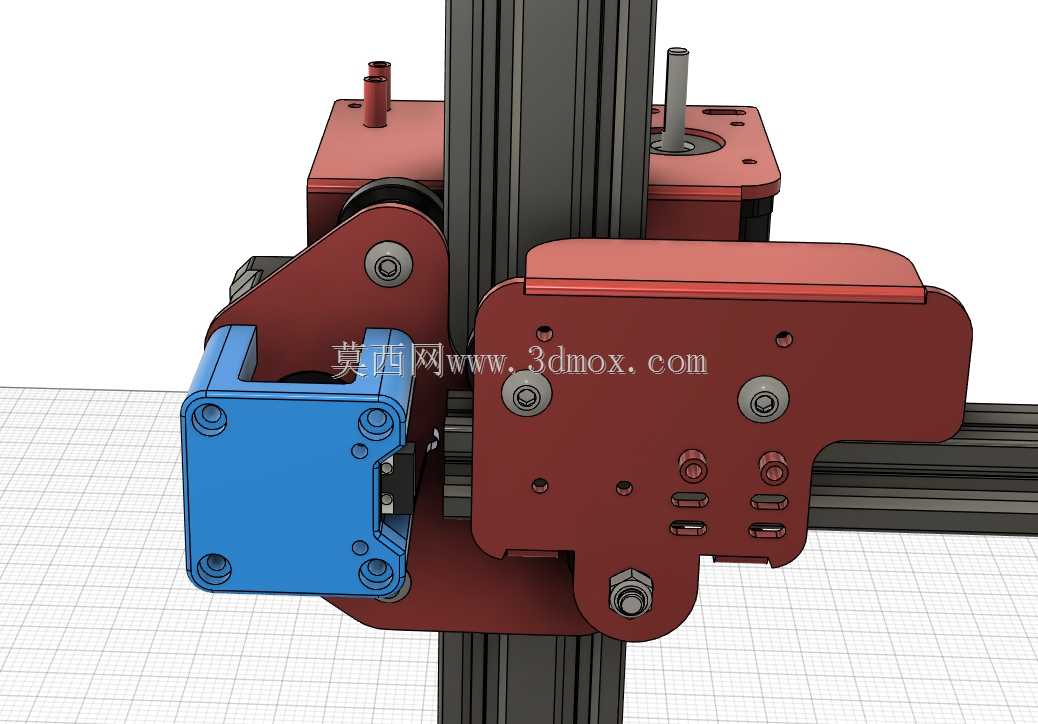

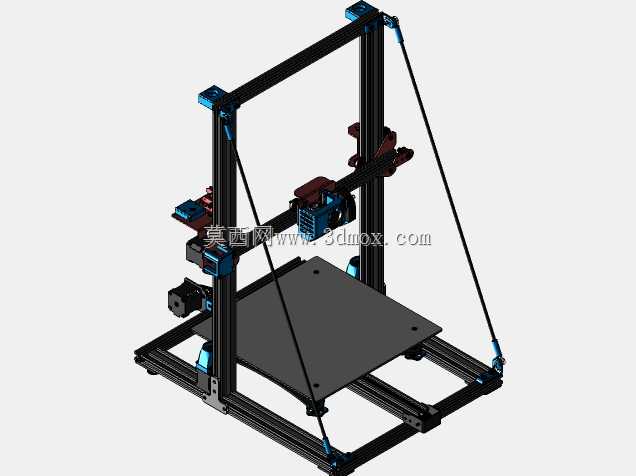

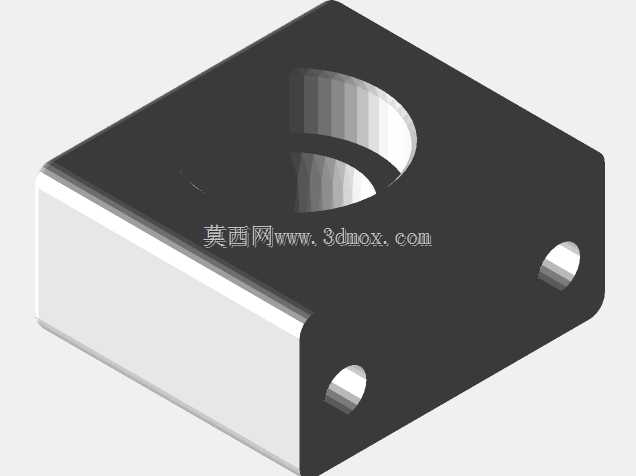

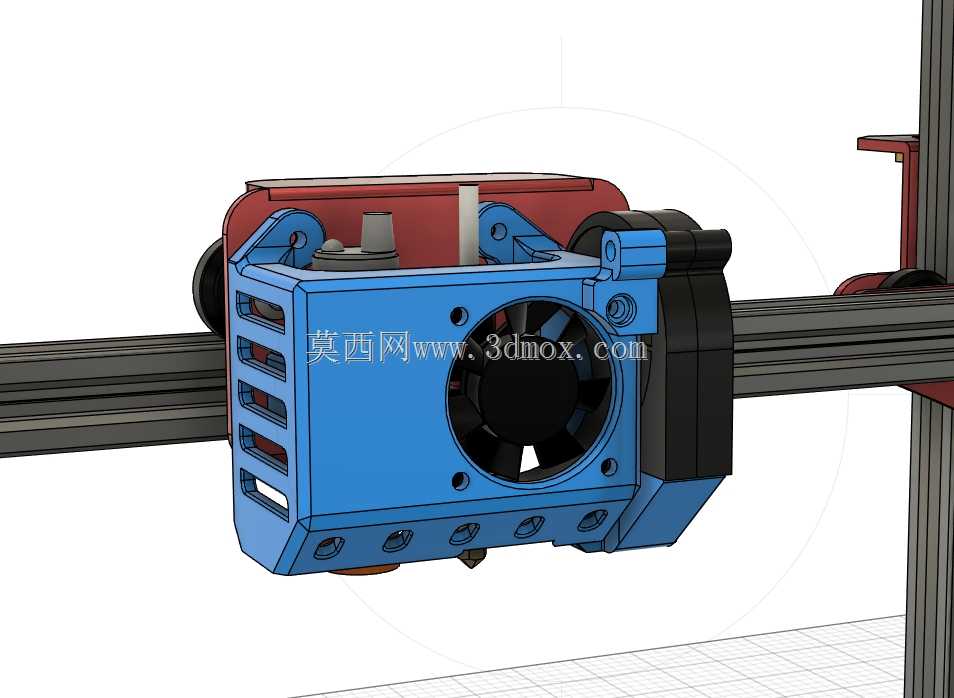

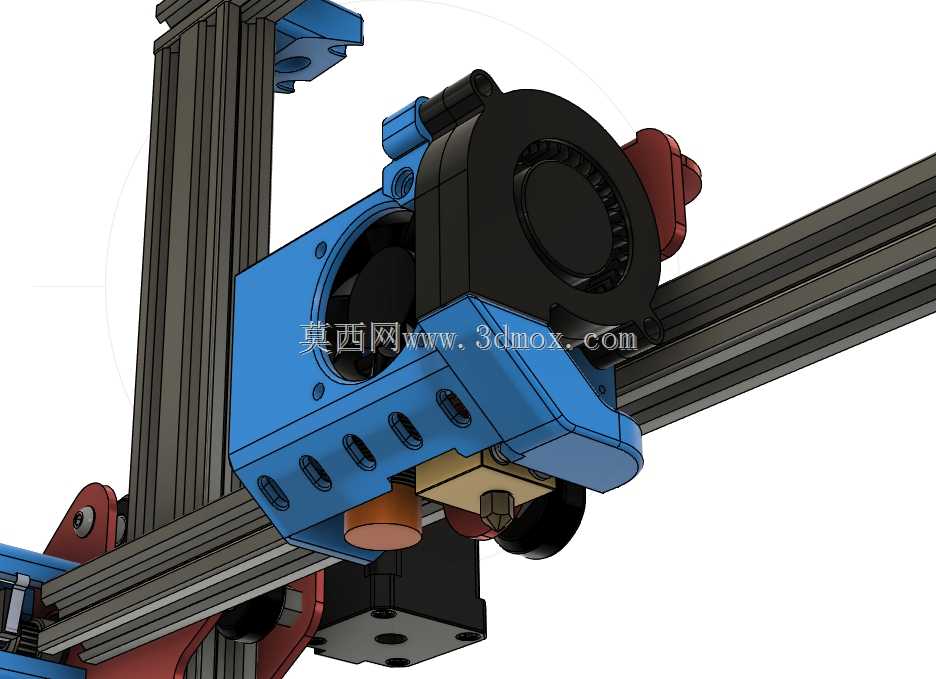

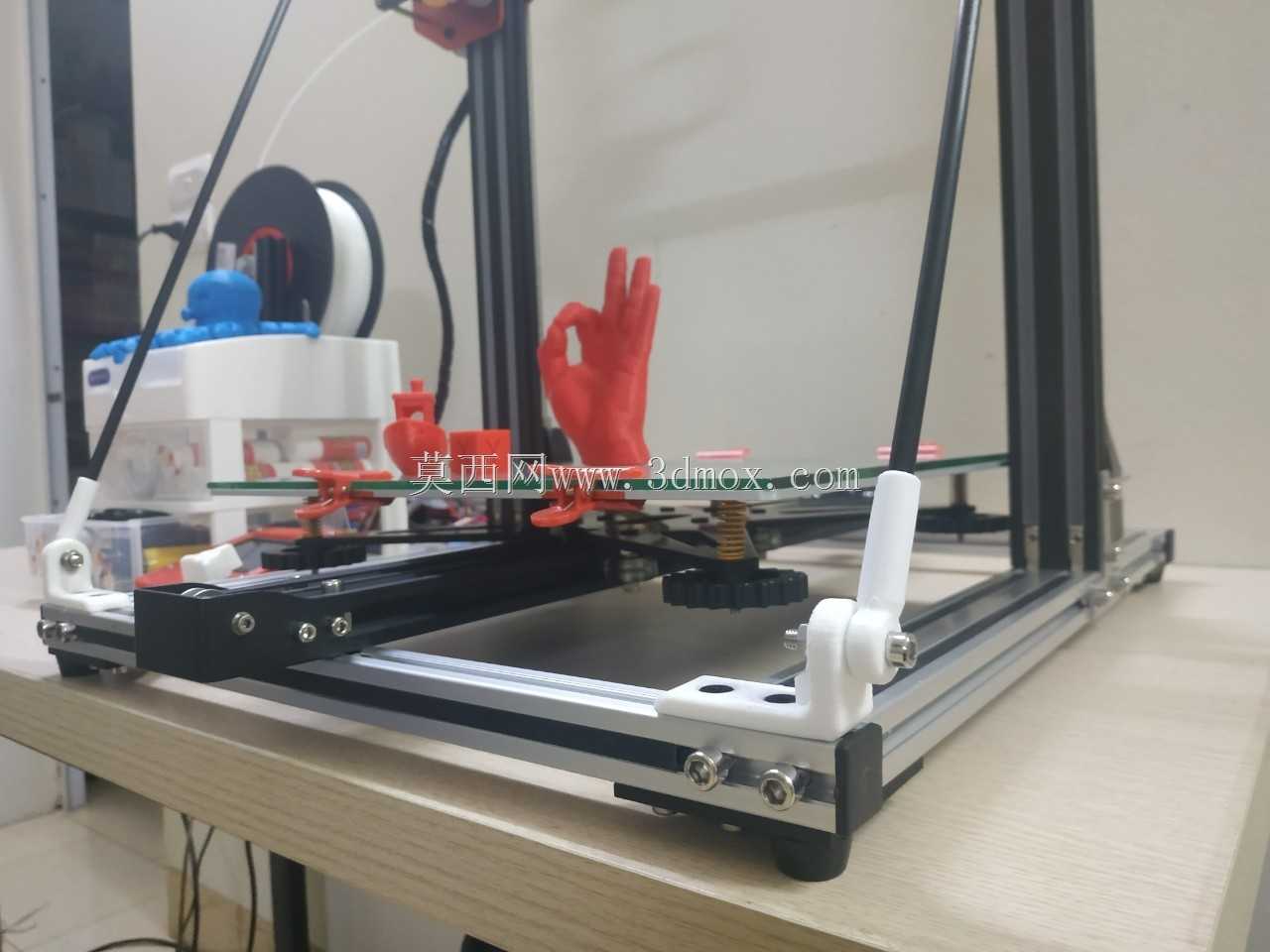

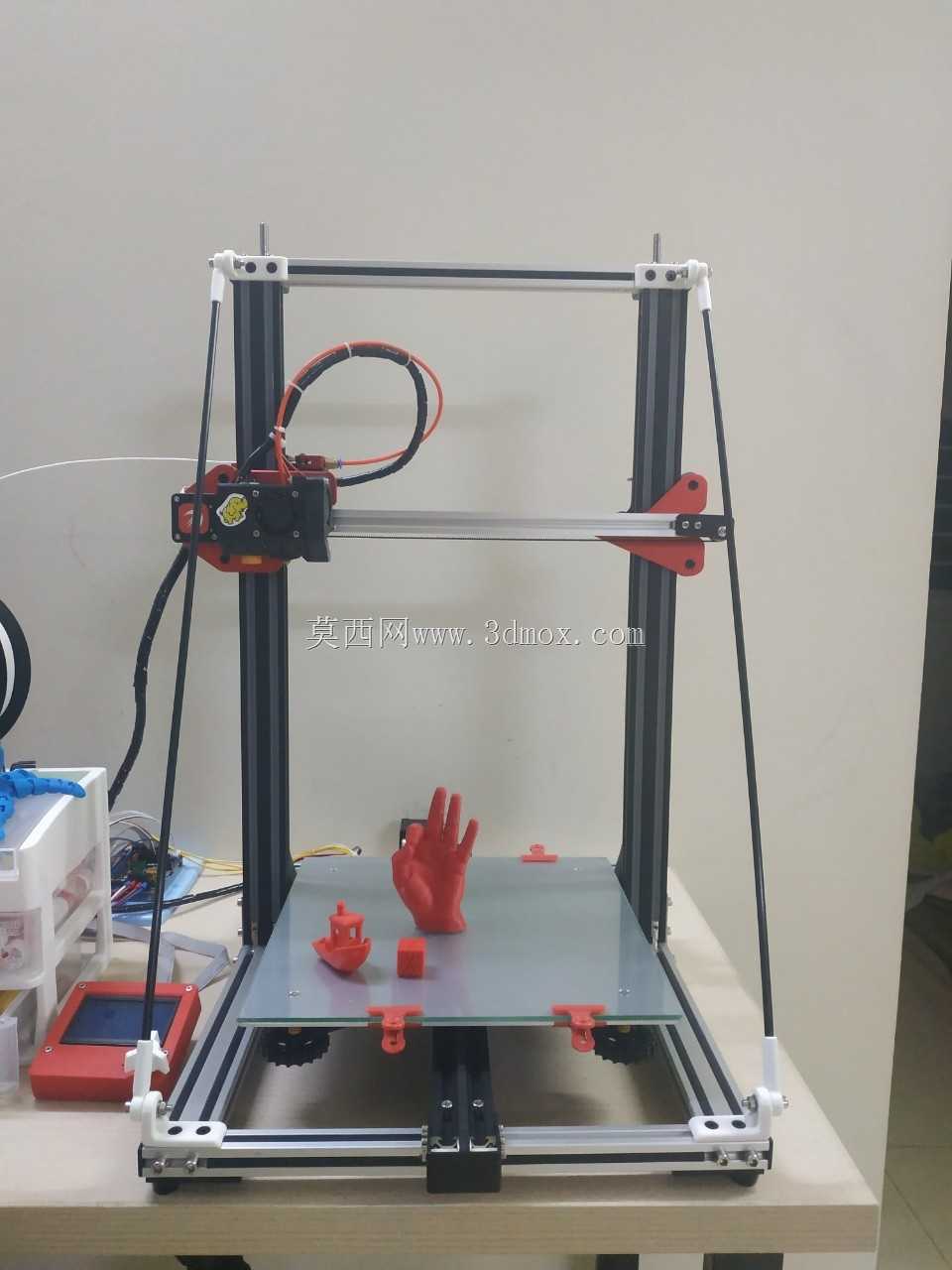

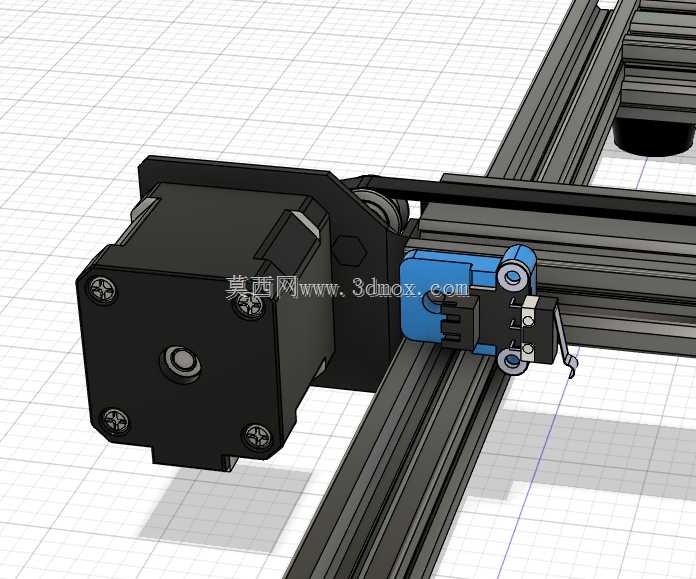

桌面级FDM设备长期高负荷运行时，Z轴悬臂结构的晃动累积、X轴托架的径向窜动、灯丝进给的跳丝误差，是多数玩家改装时最先碰到的实际痛点，这套改装结构件完全围绕这些现场暴露的问题做针对性优化。斜拉支撑的连接座特意做了角度预偏置，安装时不需要反复校准铝型材的贴合面，锁紧后能直接抵消Z轴立柱顶端的形变量，哪怕是长时间连续打印大尺寸工件，挤出头的走位偏差也能控制在0.05mm以内。X端盖和托架的衔接处预留了0.1mm的公差带，既不会因为过盈配合导致装配时刮伤铝型材阳极氧化层，也不会因为间隙过大出现径向风扇运行时的共振异响，风扇导气管的接口做了倒扣结构，接通风管后不需要额外扎带固定就能承受长时间的气流冲击。Y轴止动器的安装座特意加厚了2mm，配合M4螺母的沉槽设计，锁紧后不会因为打印平台反复往复移动出现松动移位，18mm感应传感器的安装位预留了微调滑槽，现场调试时不用反复拆卸螺丝就能精准触发行程限位。Z轴轴承的安装座做了同轴度校准结构，压入688RS轴承时不会出现偏斜，哪怕是更换不同批次的第三方轴承，也能保证Z轴升降的顺滑度，不会出现层纹错位的问题。灯丝跳动传感器的固定支架做了走线卡槽，线材可以顺着铝型材的槽位排布，不会和运动部件产生干涉，整套结构件的安装孔位完全匹配原厂CR-10S的型材孔距，不需要额外打孔攻丝就能直接替换原厂易损部件，改装后设备的连续打印稳定性、成型精度都有明显提升，哪怕是打印薄壁、高精度小零件也能保证成型质量。
