V型六缸双涡轮动力总成结构设计

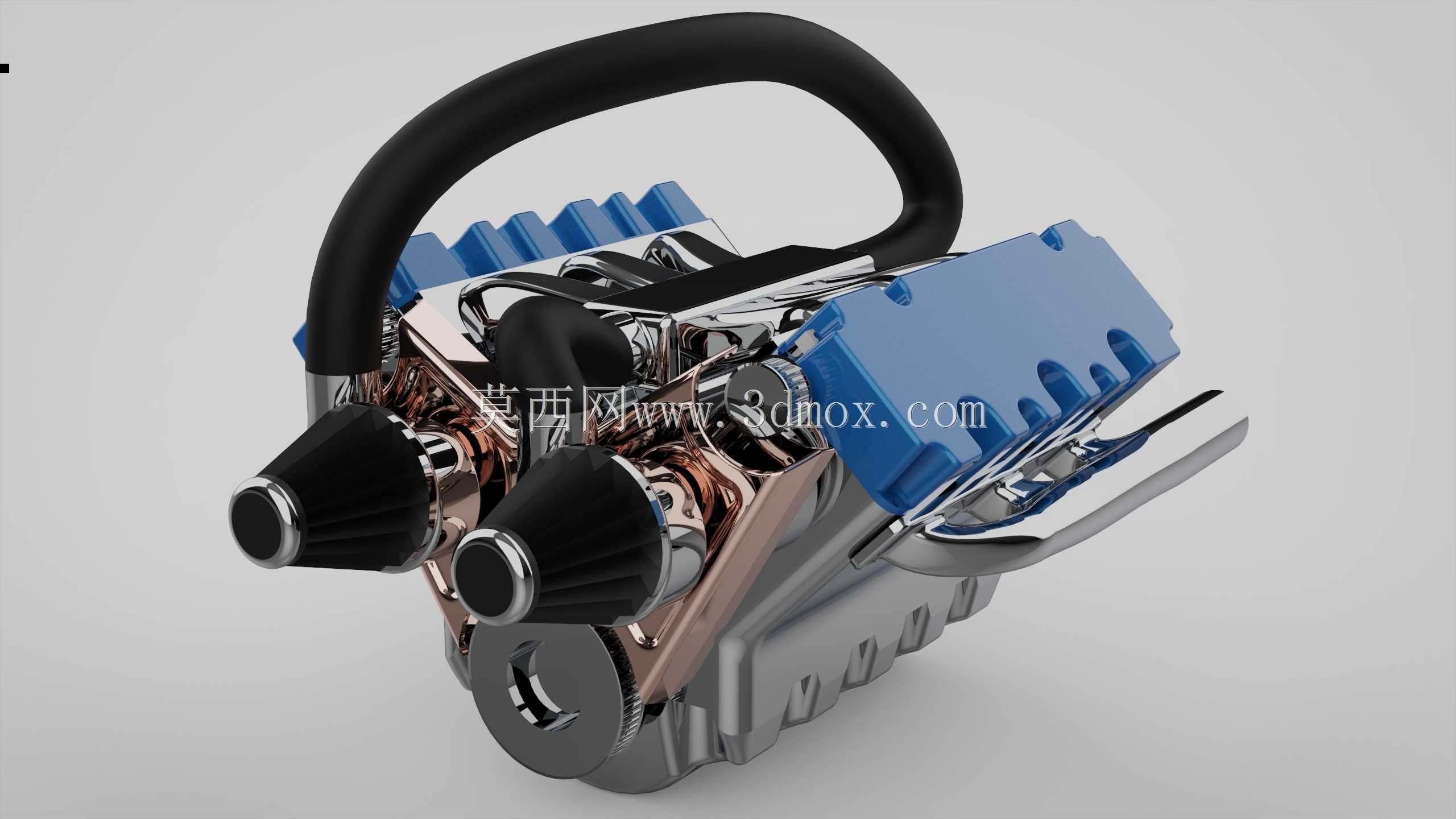

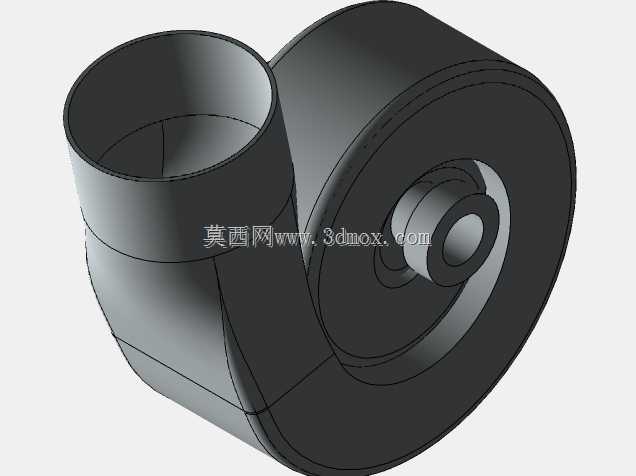

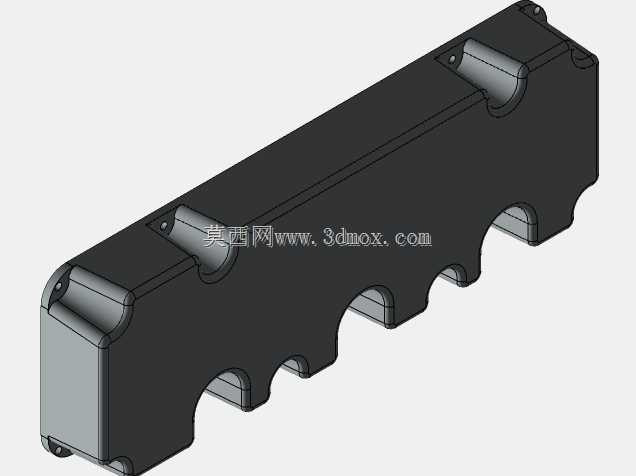

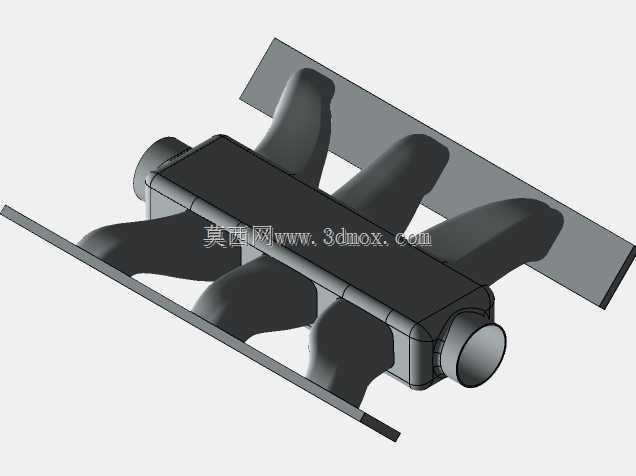

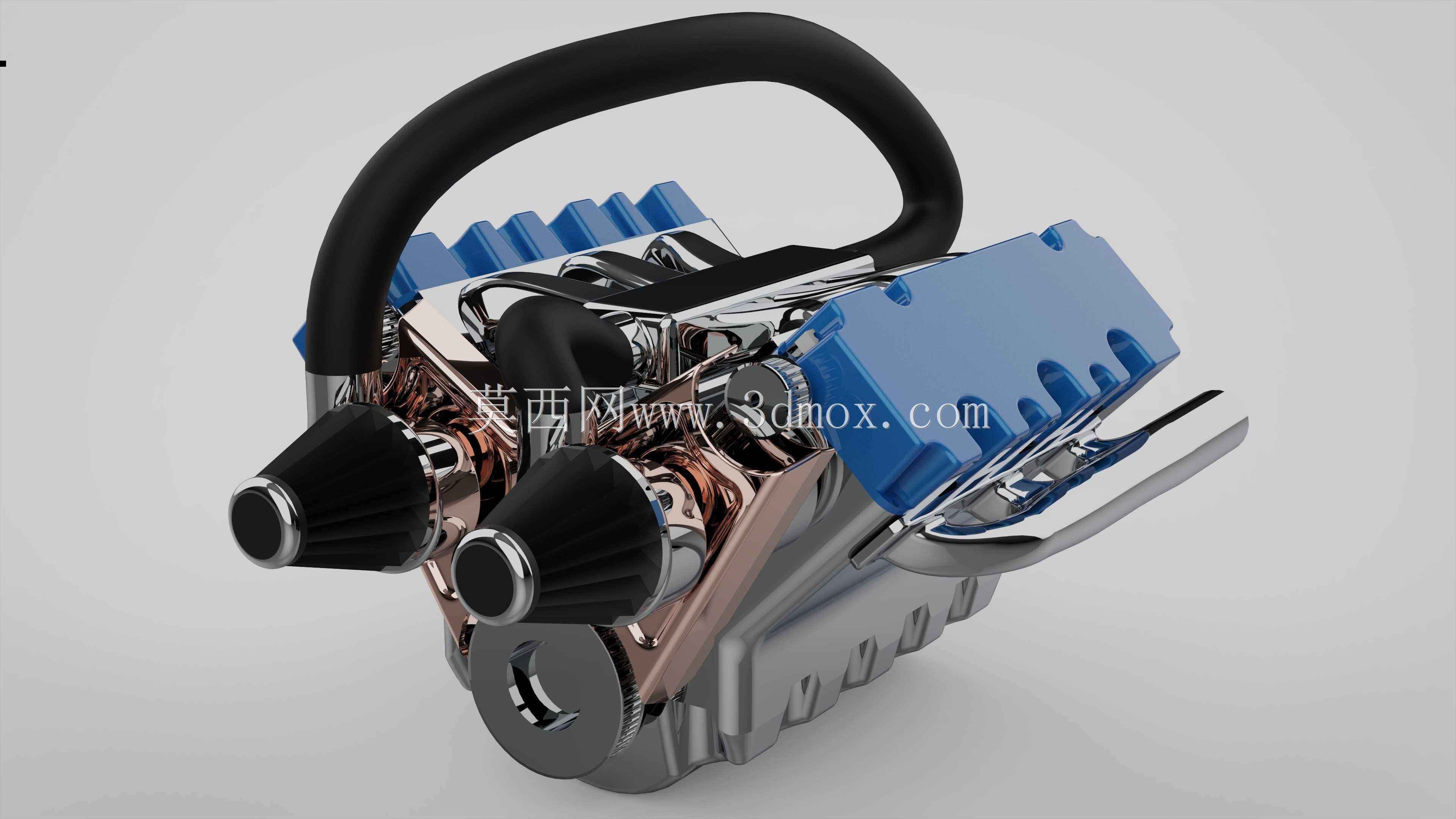

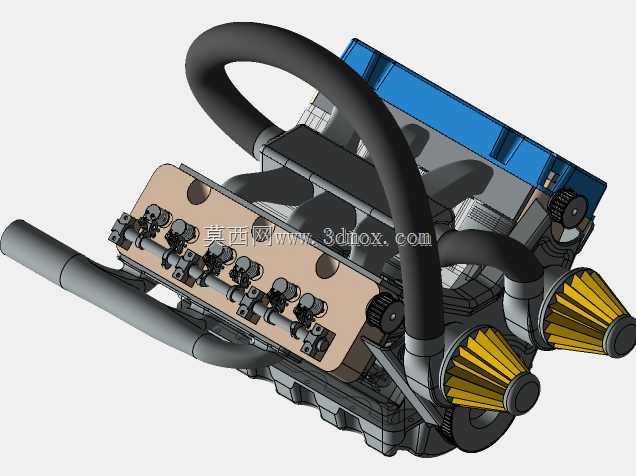

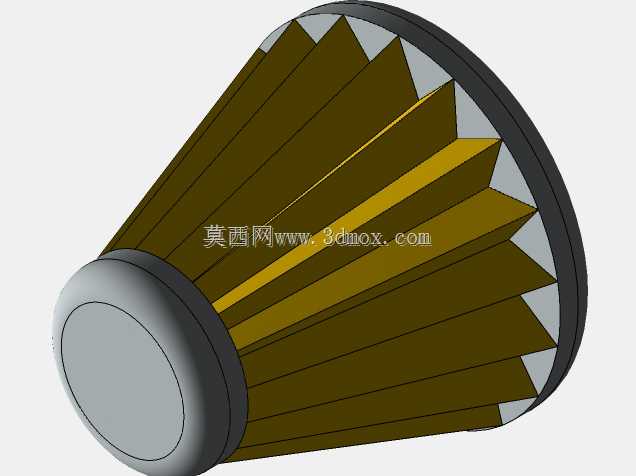

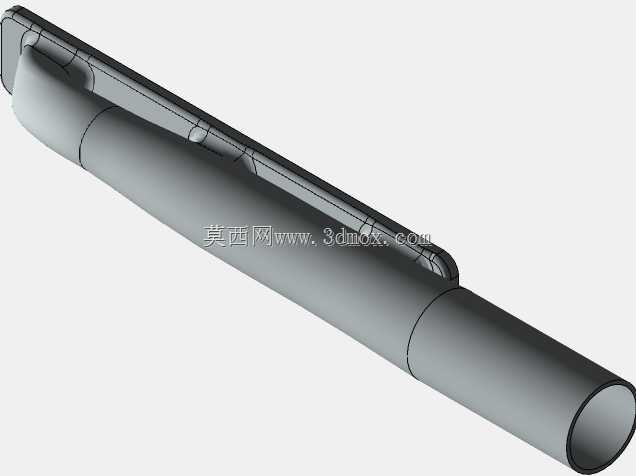

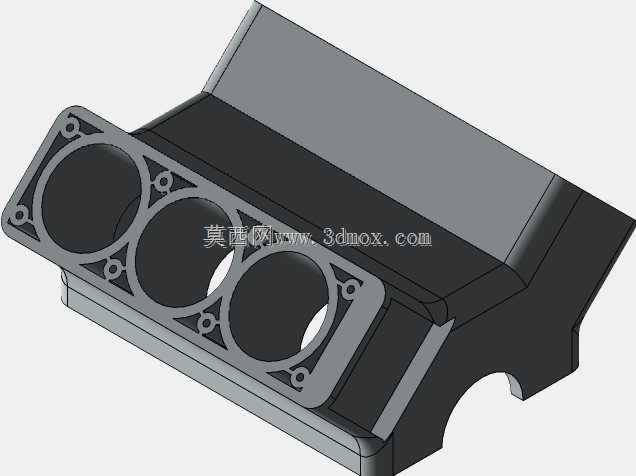

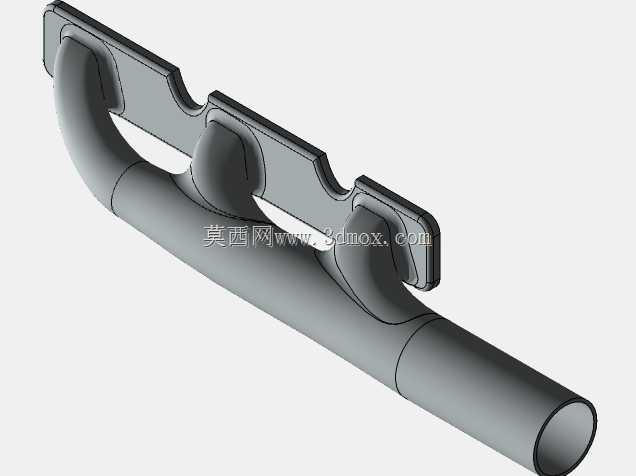

小排量V型六缸机型的双涡轮布局，常年卡在机舱空间与排气干涉的矛盾点上，传统外挂式涡轮支架长期受高温排气脉冲冲击，热变形量累计后极易拉裂排气歧管密封面，维修时拆换涡轮还要连带拆除周边冷却管路，售后工时居高不下。这套结构把两颗涡轮的安装位直接嵌在V型夹角的内侧空腔，排气歧管采用等长渐变流道设计，每侧三个气缸的排气脉冲按点火顺序错峰汇入涡轮蜗壳，既避免了排气干涉造成的泵气损失，又把涡轮到缸盖排气口的距离压缩到最短，冷启动时三元催化器能更快达到起燃温度，冷机排放表现提升明显。进气管路的走向特意避开了缸盖上方的气门室罩盖散热区，黑色橡胶进气管的弯曲弧度经过反复调整，既保证了进气流量的平顺性，没有突兀的折角造成湍流损失，又预留了足够的热膨胀间隙，发动机满负荷运行时橡胶管不会因为接触高温金属表面出现早期老化开裂。两侧蓝色的进气歧管采用了等容腔设计，每个进气道的长度和截面曲率完全一致，保证六个气缸的进气量偏差控制在1%以内，空燃比控制精度更高，动力输出的平顺性也更好。缸体下部的加强筋布局顺着曲轴旋转的受力方向延伸，既抵消了高转速下曲轴的扭转振动，又没有额外增加过多的重量，油底壳的造型做了内凹避让，适配横置前驱车型的变速箱壳体轮廓，不用额外修改副车架结构就能直接装机。金属管路的连接位全部采用快插式密封结构，装配时不用打密封胶，靠橡胶密封圈的过盈配合就能实现高压密封，后期维护拆解时不会有残胶堵塞油道的风险。两侧的进气口做了锥形导流设计，进气阻力比传统直口设计降低8%左右，高转速下的进气充量更足，涡轮迟滞现象也能得到一定程度的缓解。
