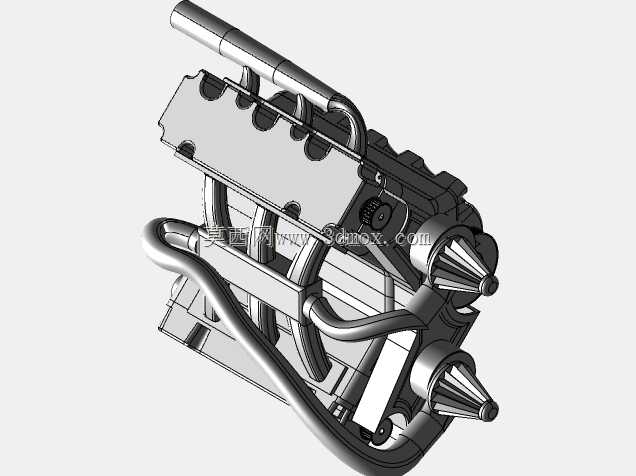

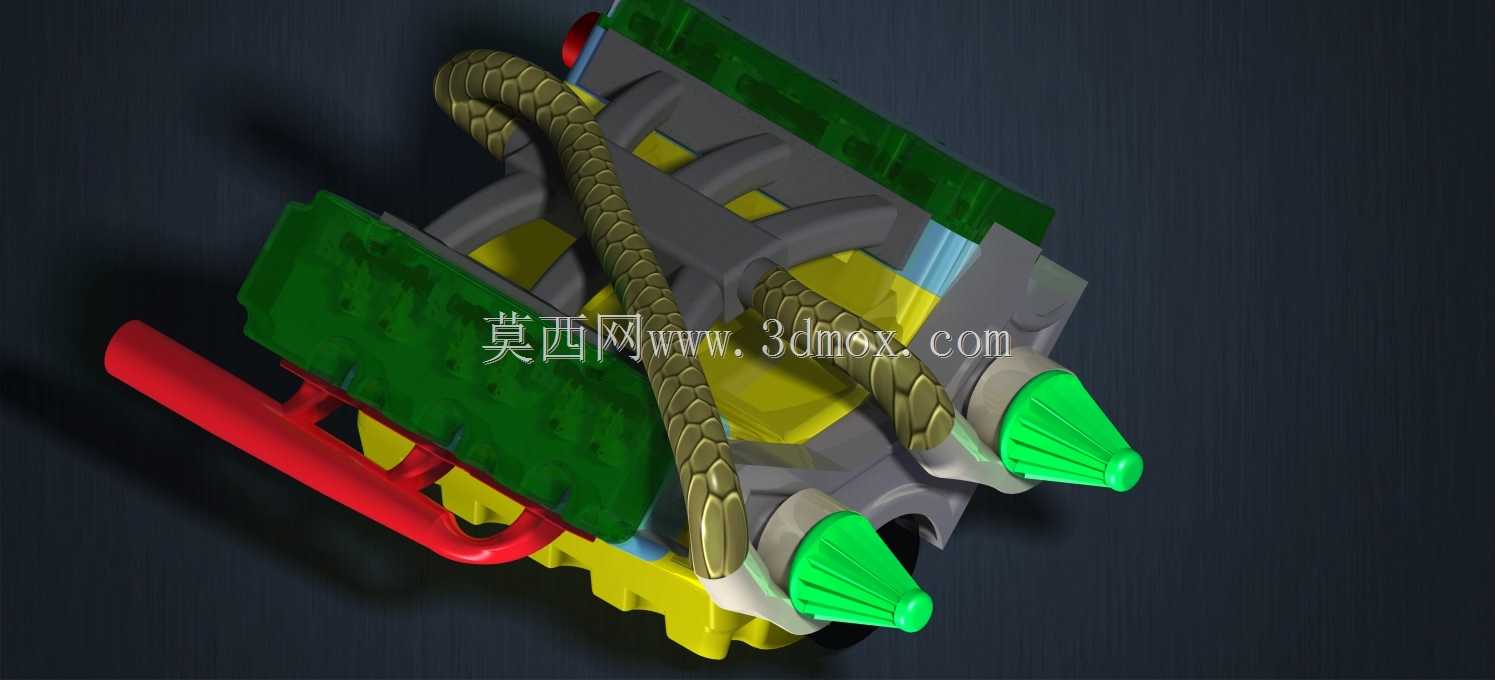

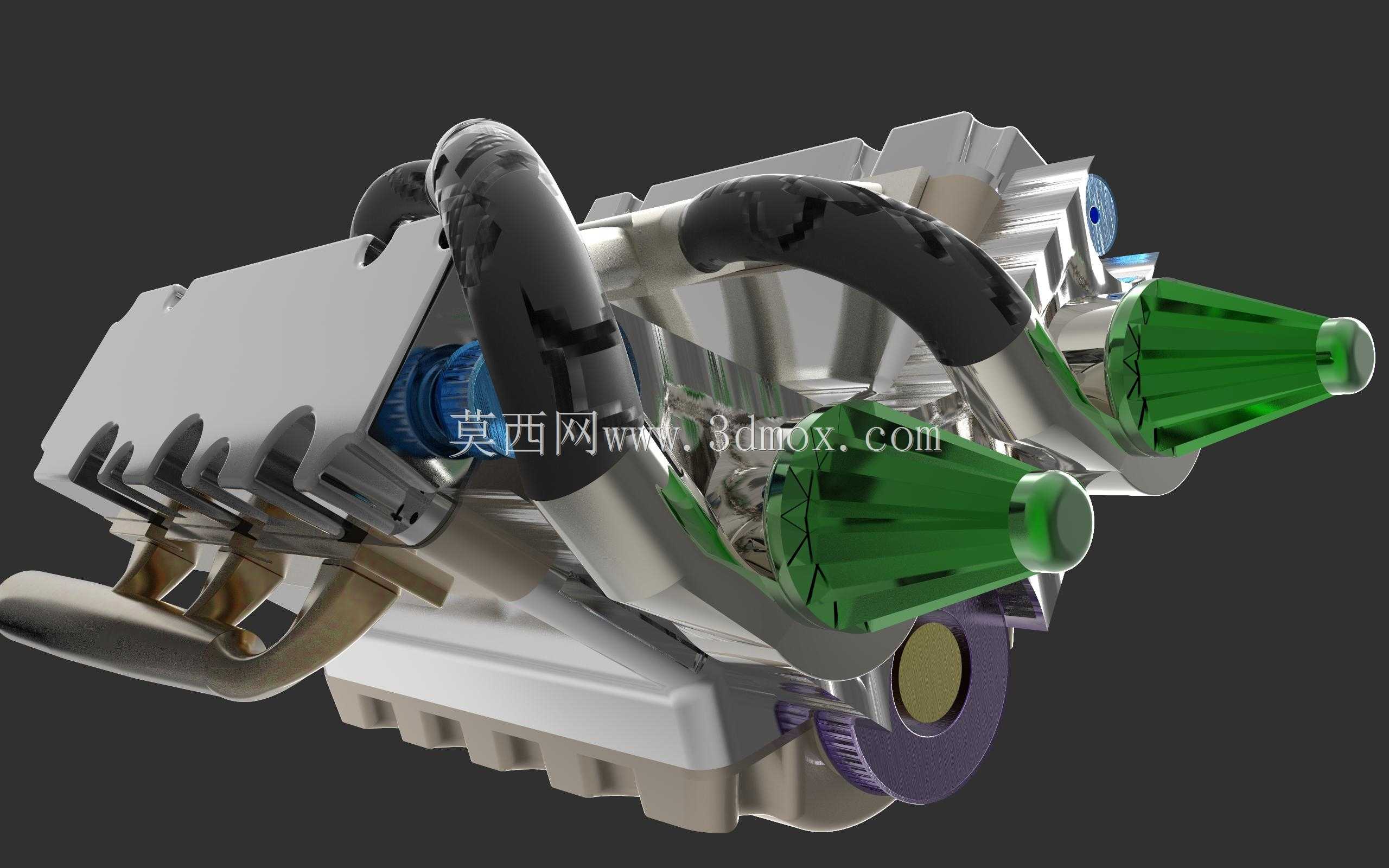

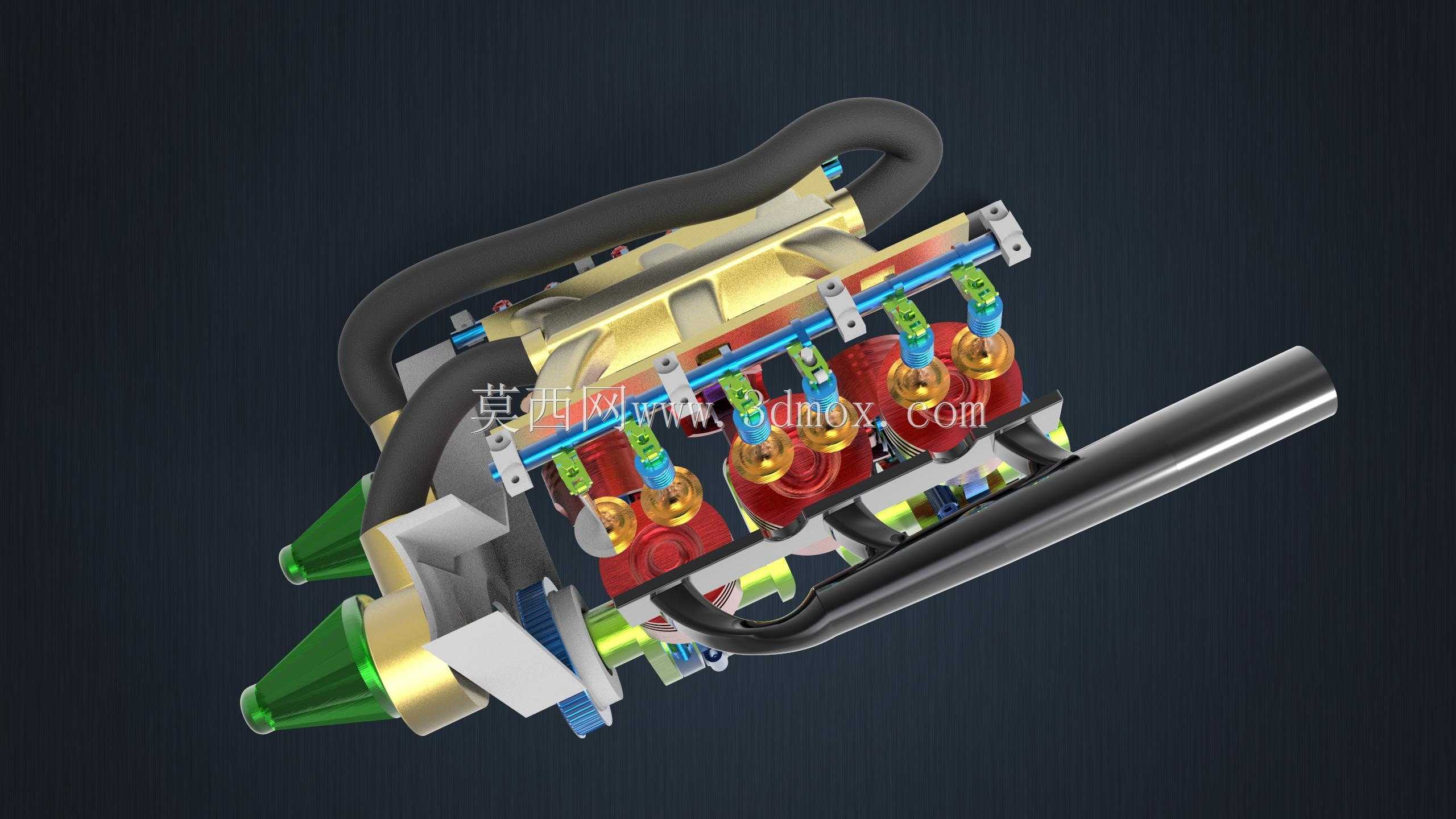

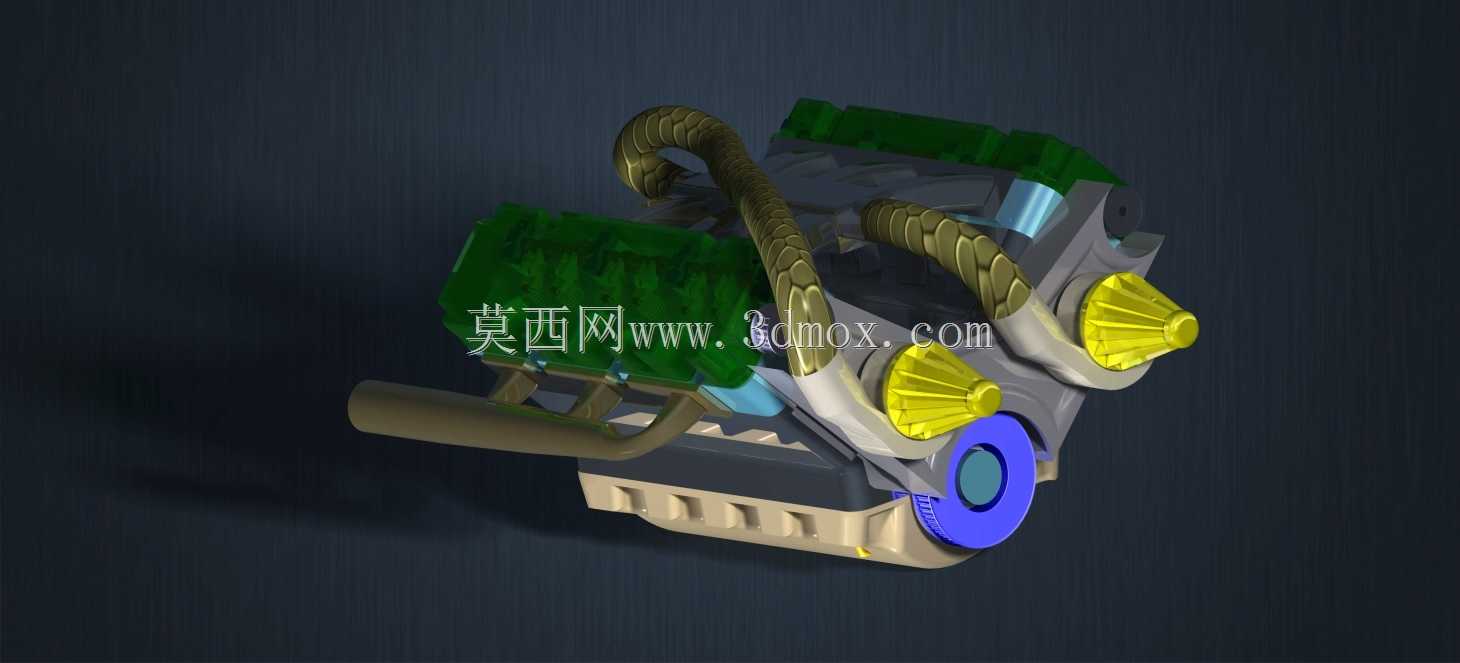

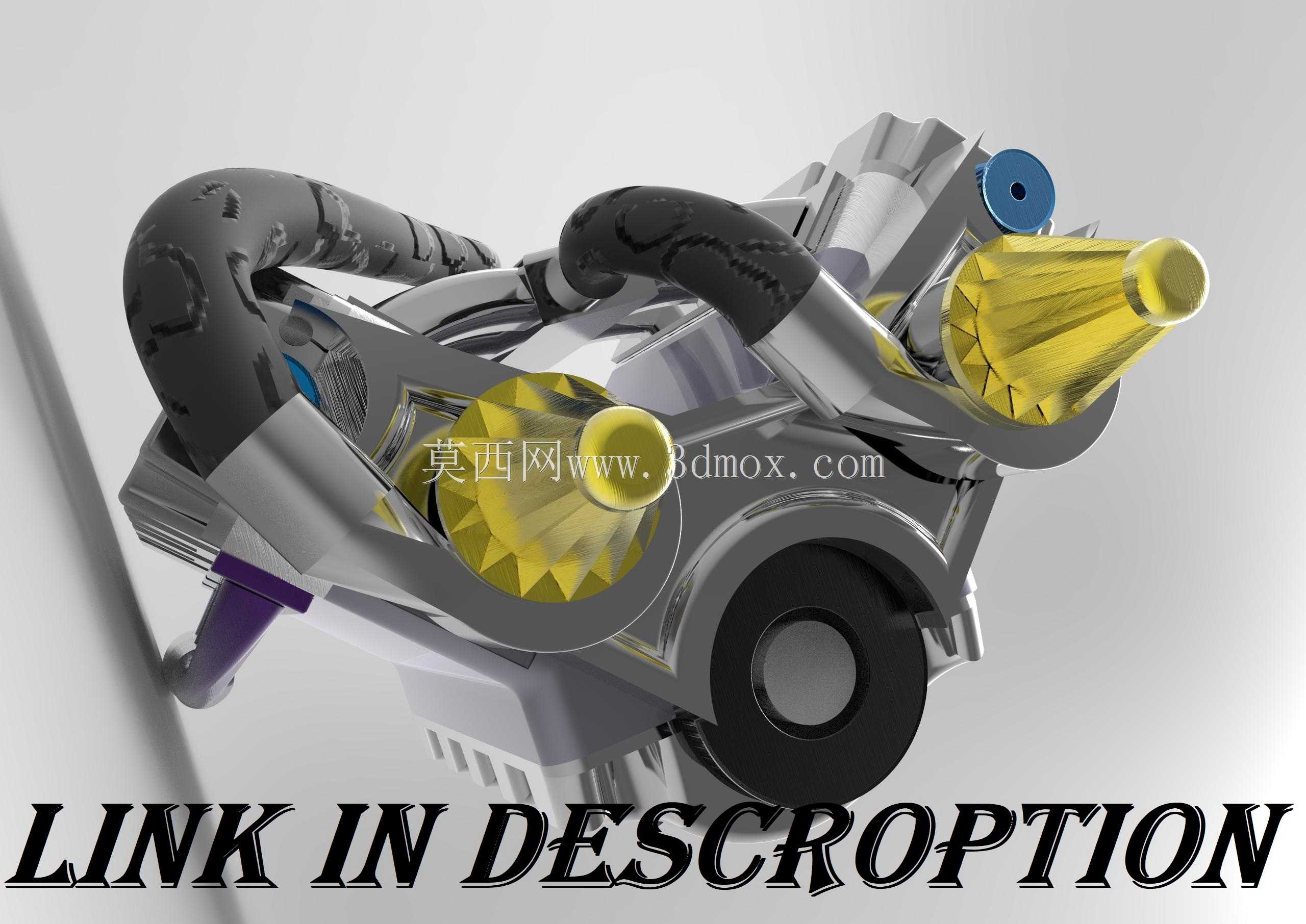

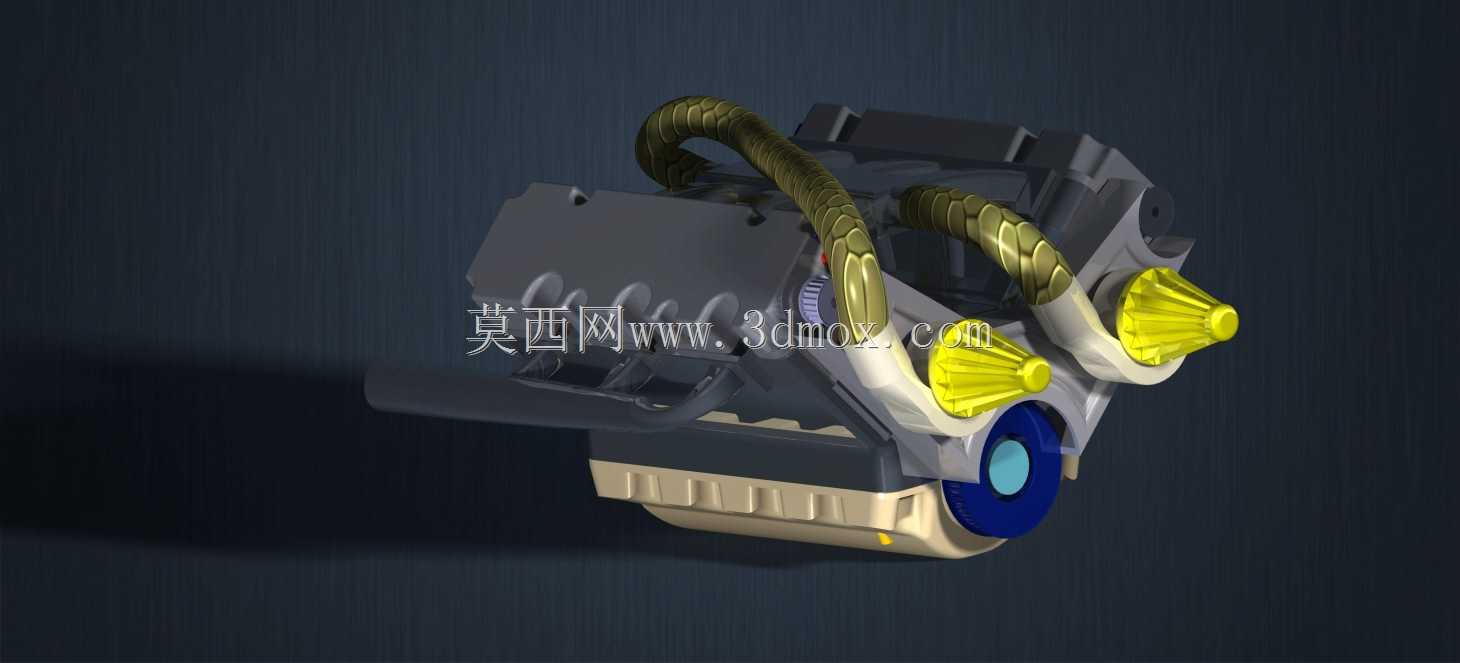

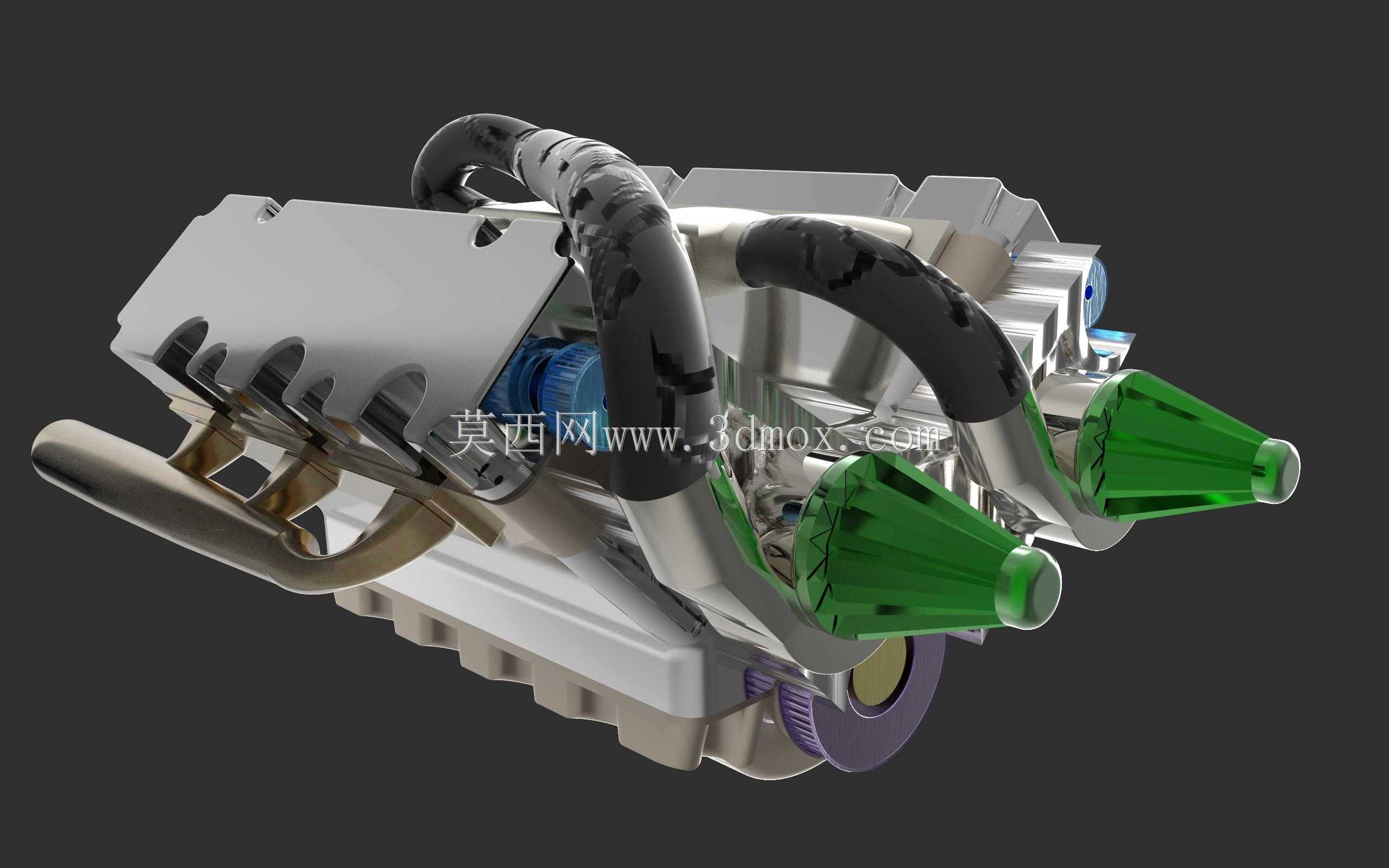

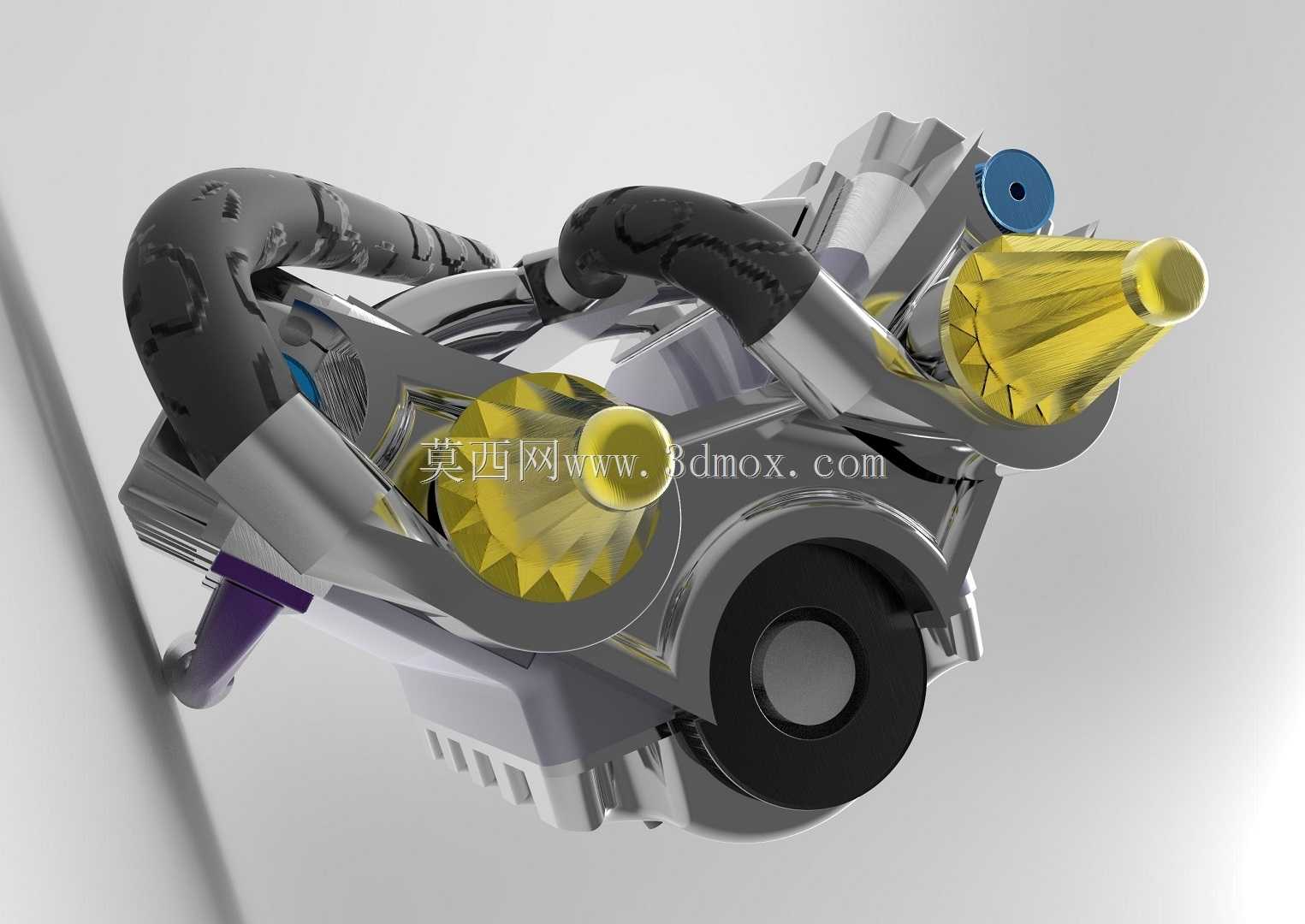

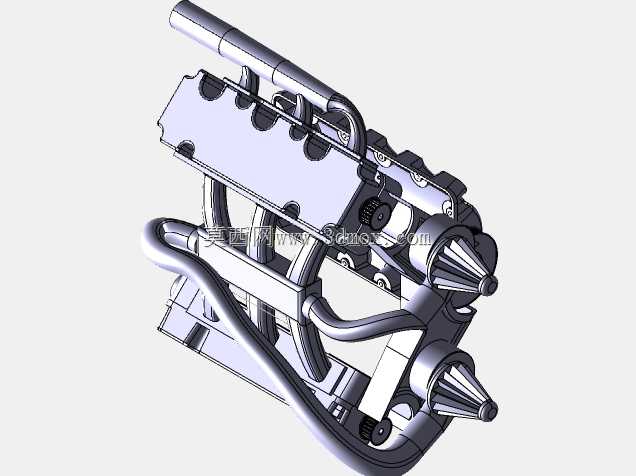

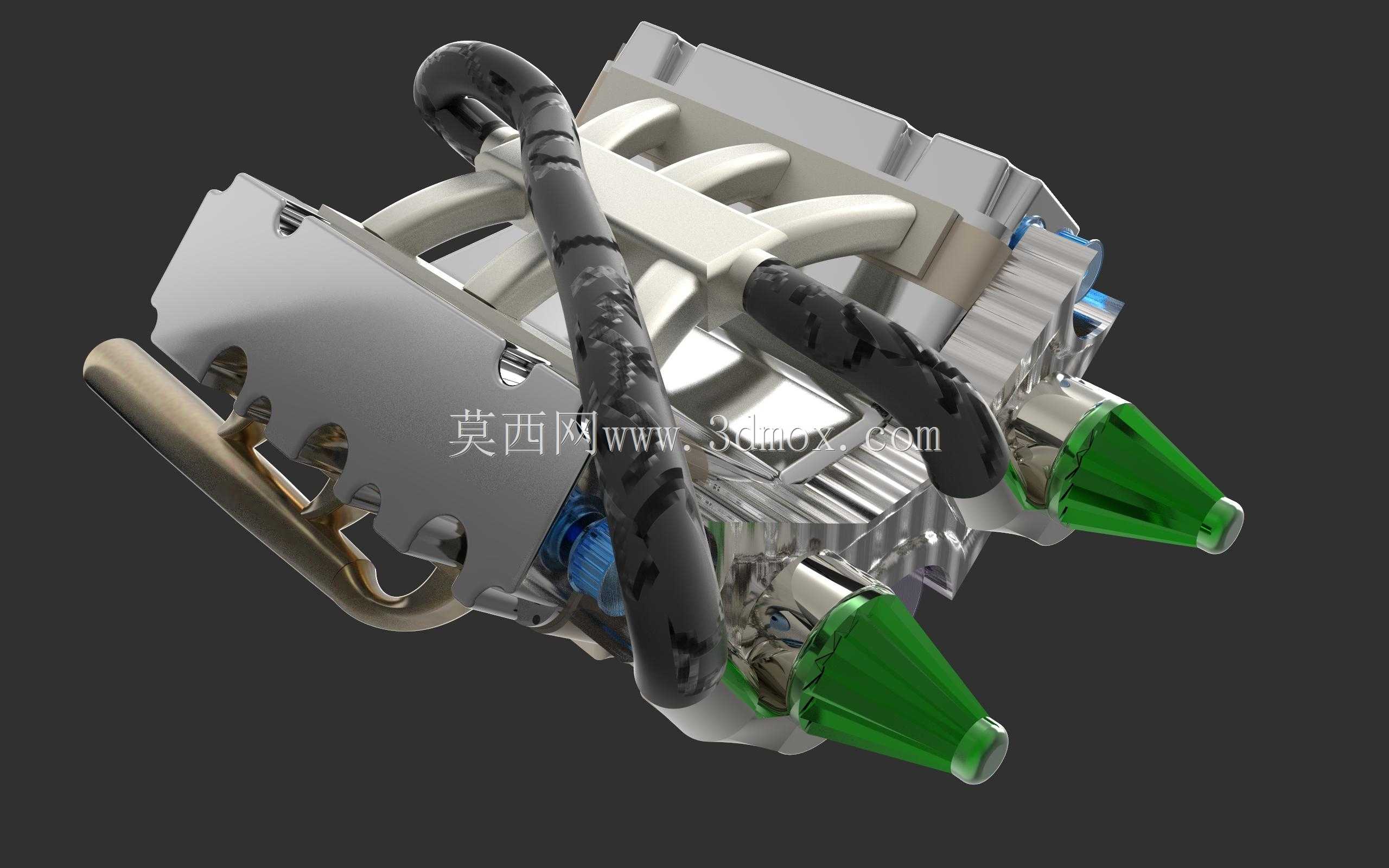

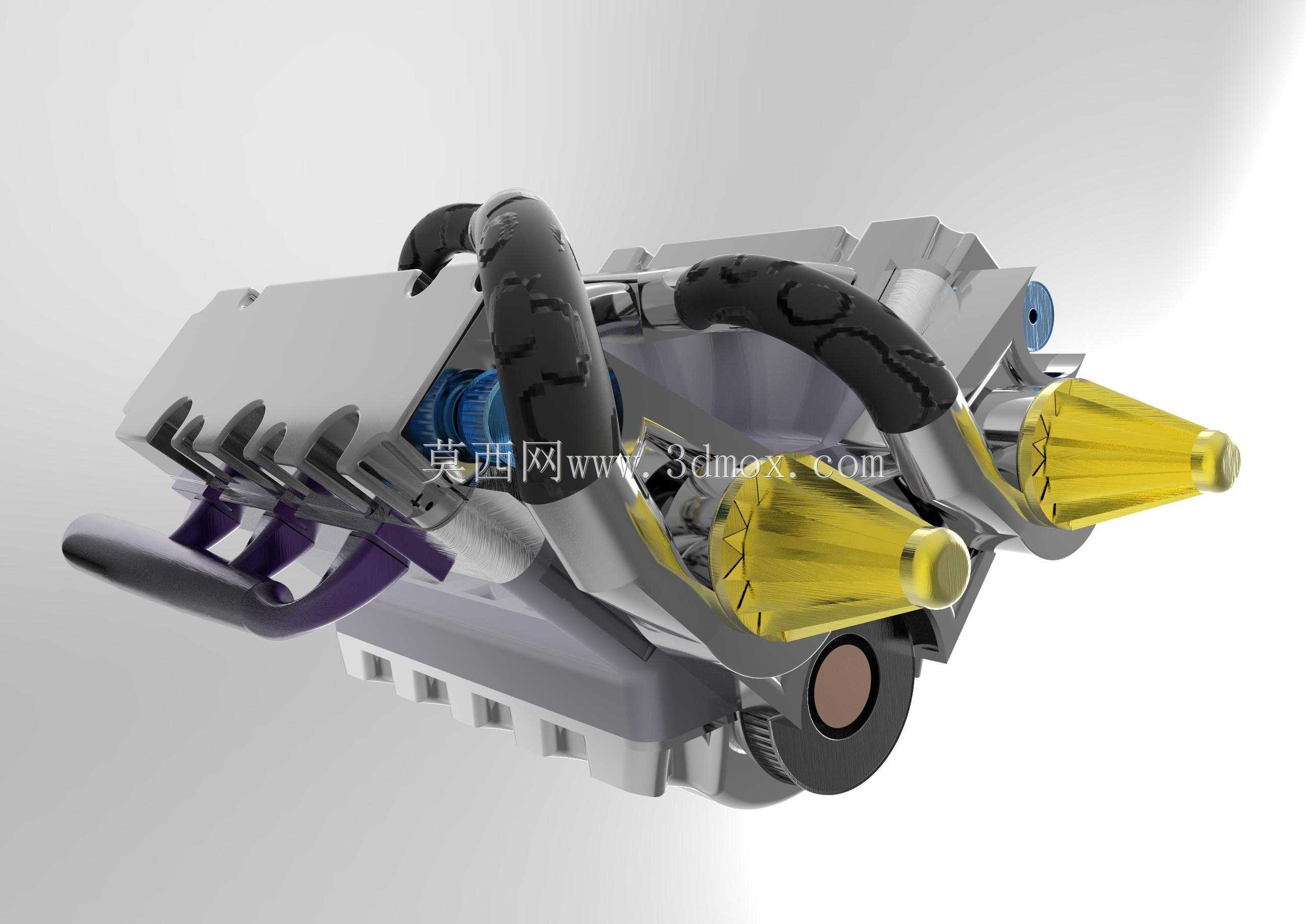

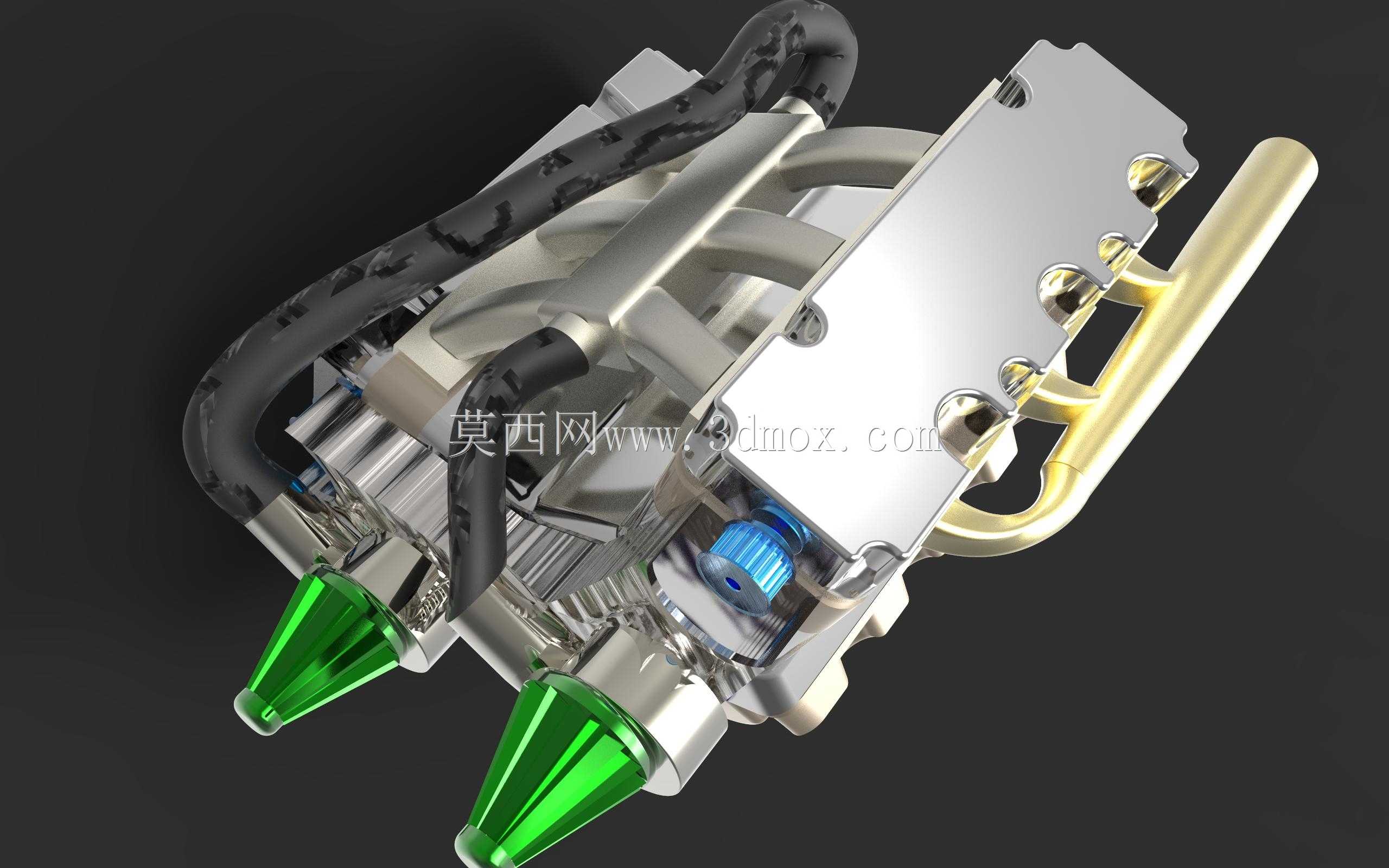

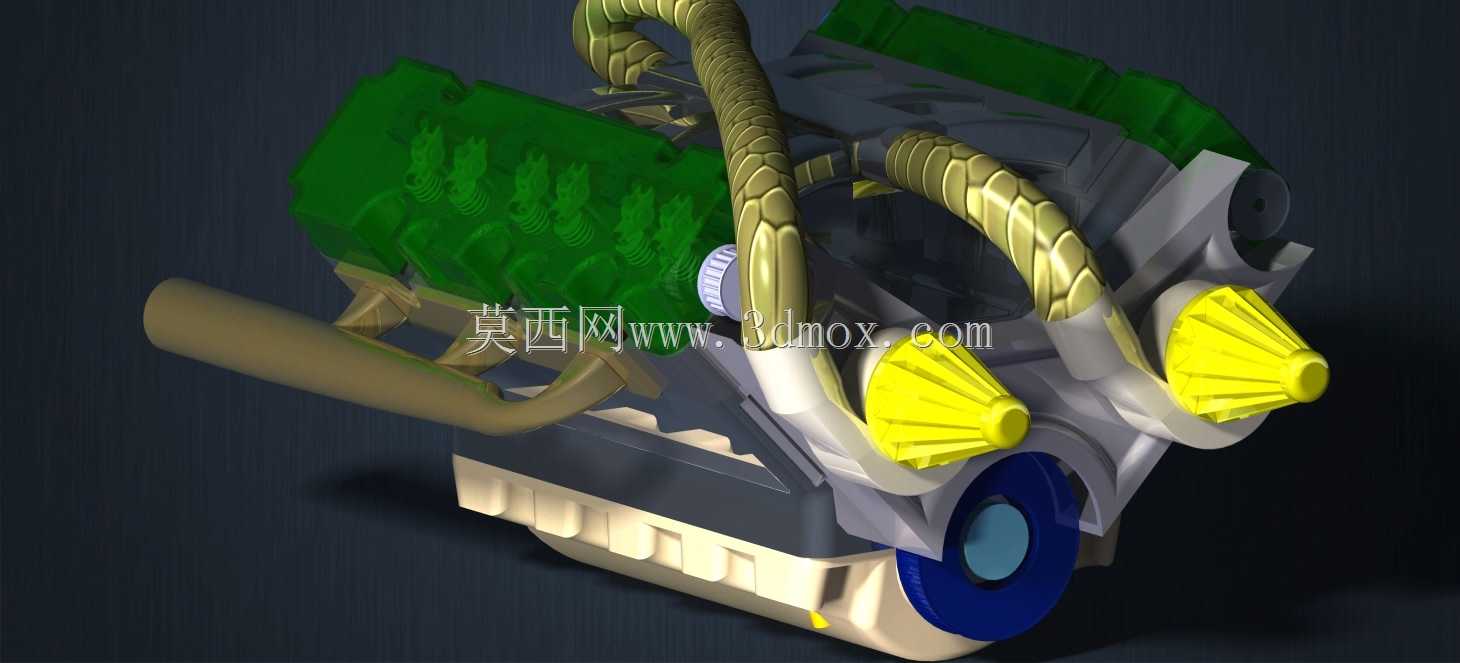

V型六缸汽车发动机整机结构设计

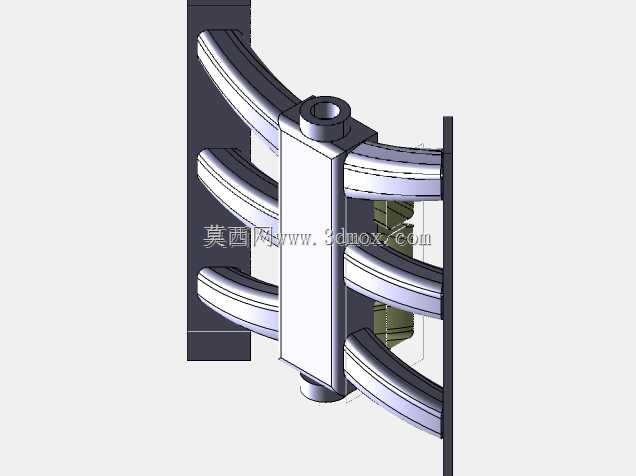

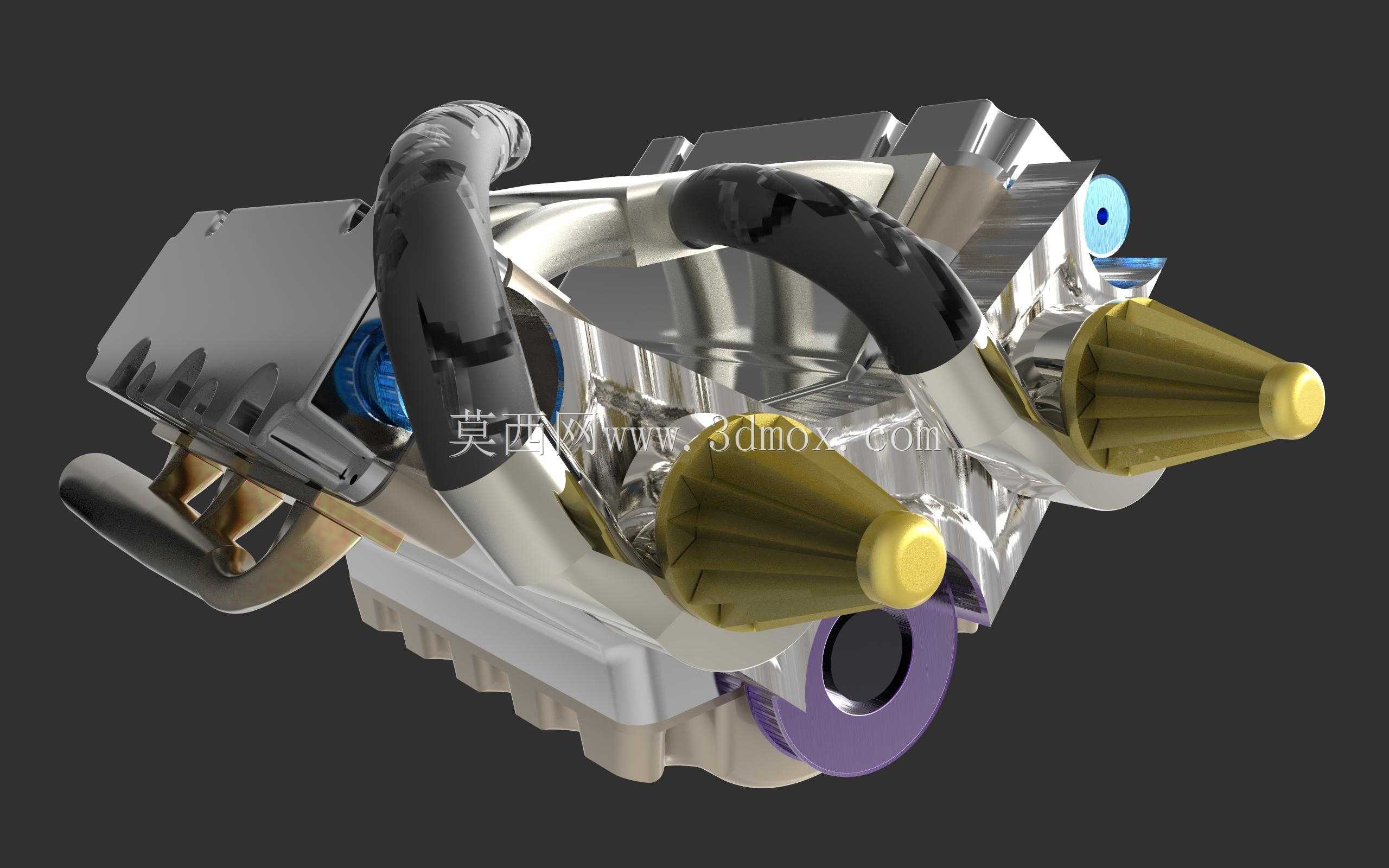

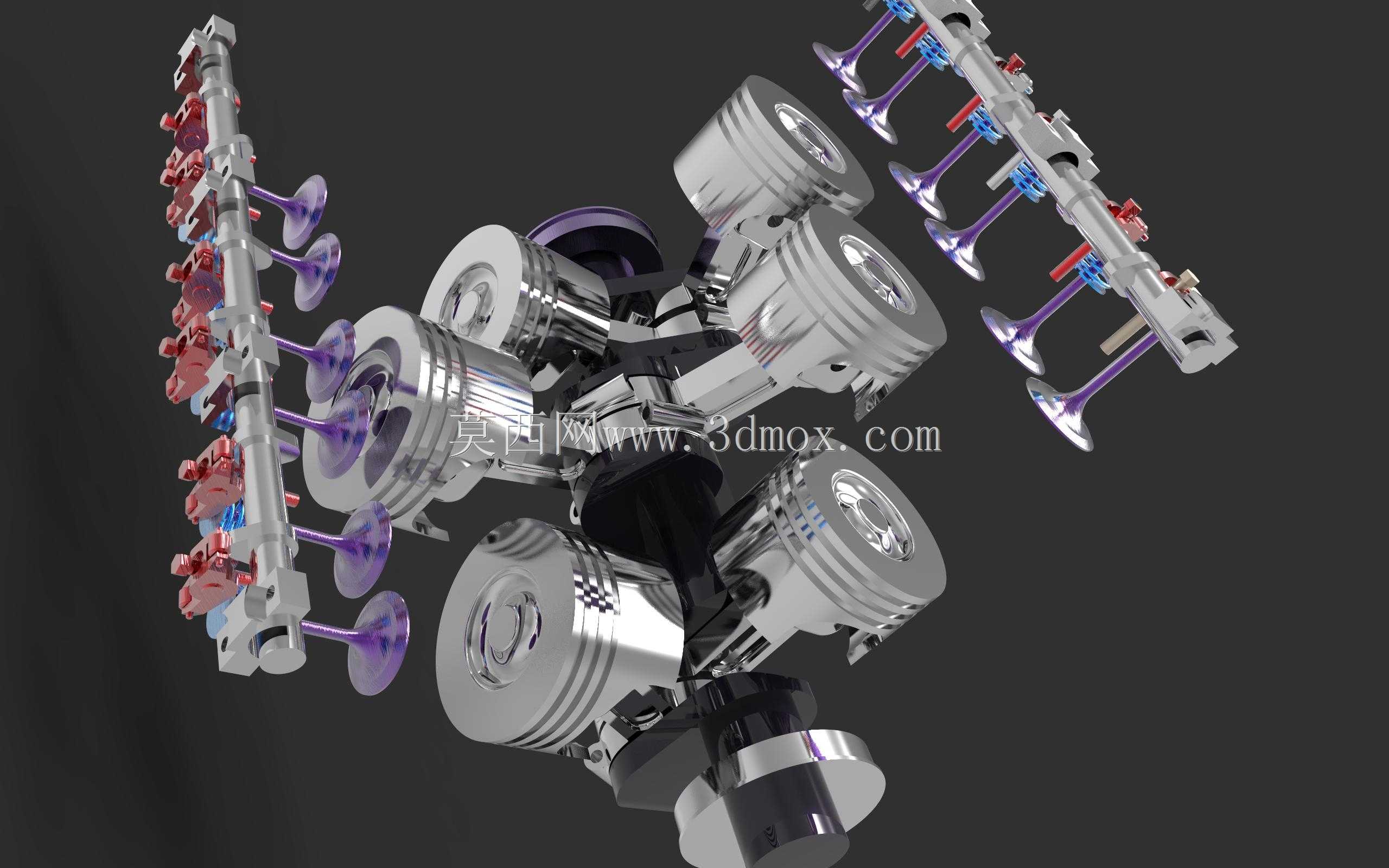

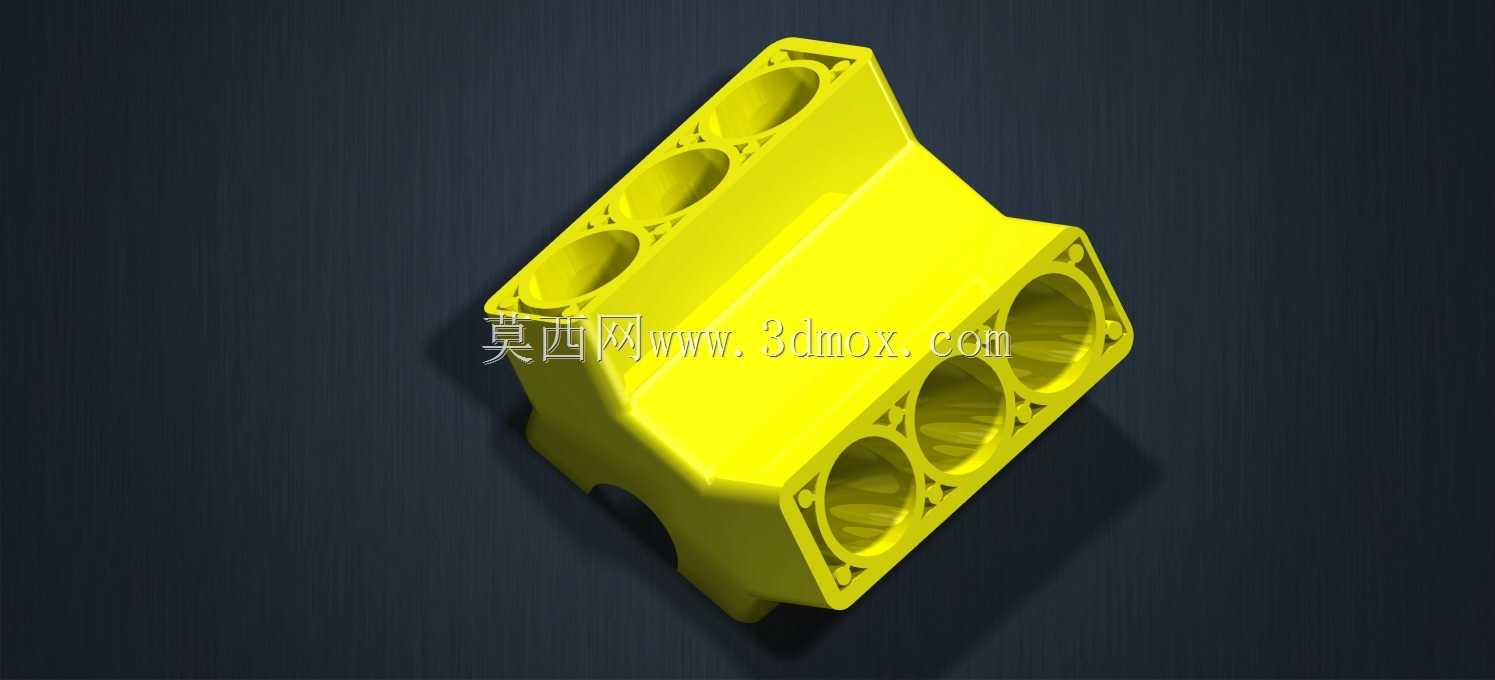

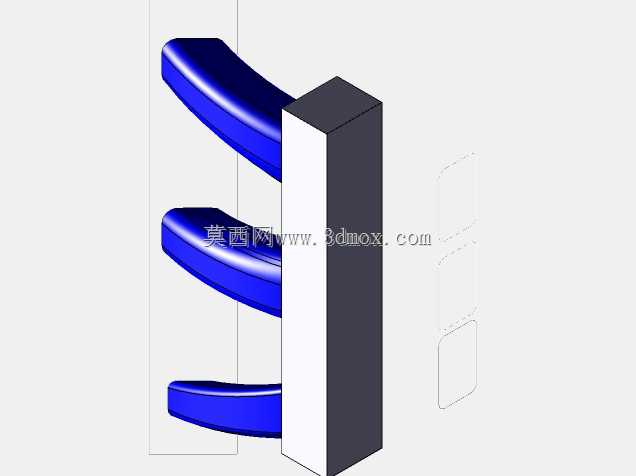

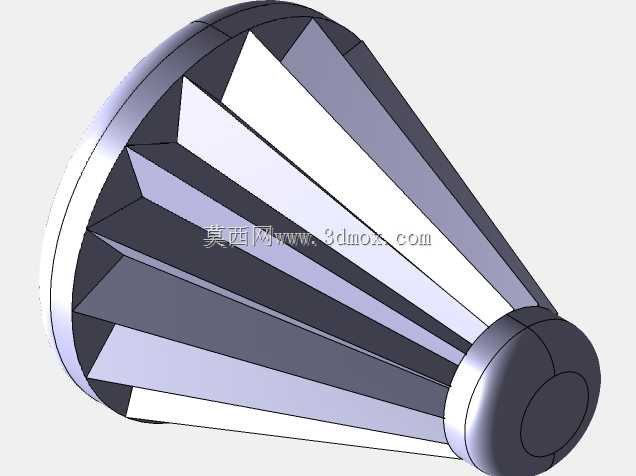

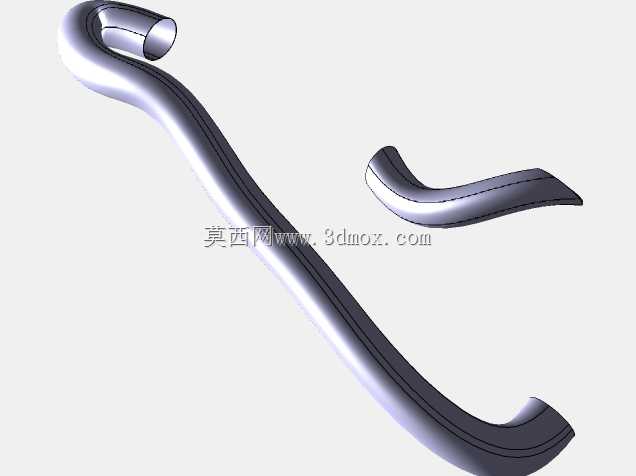

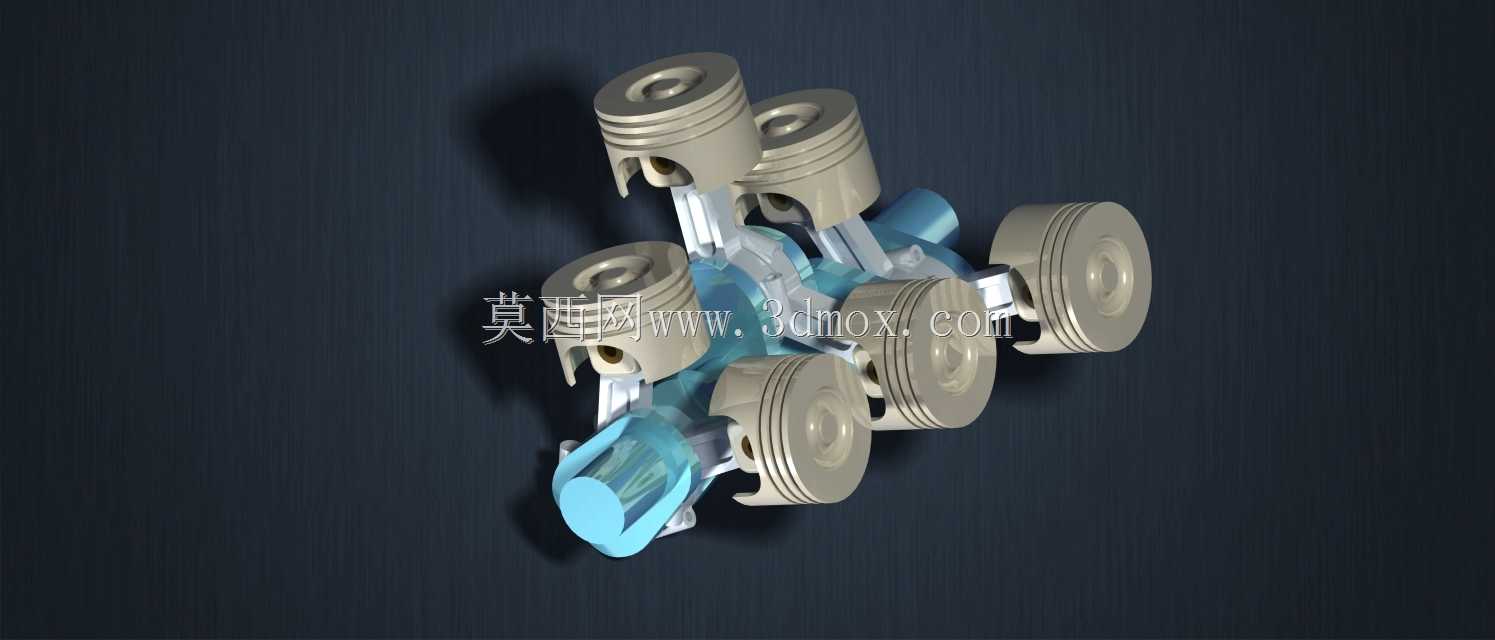

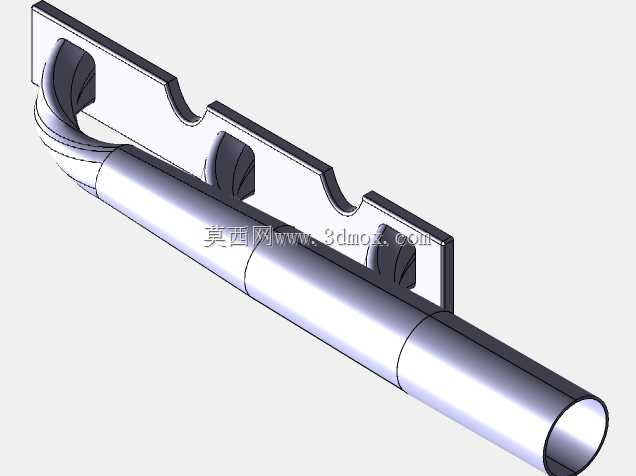

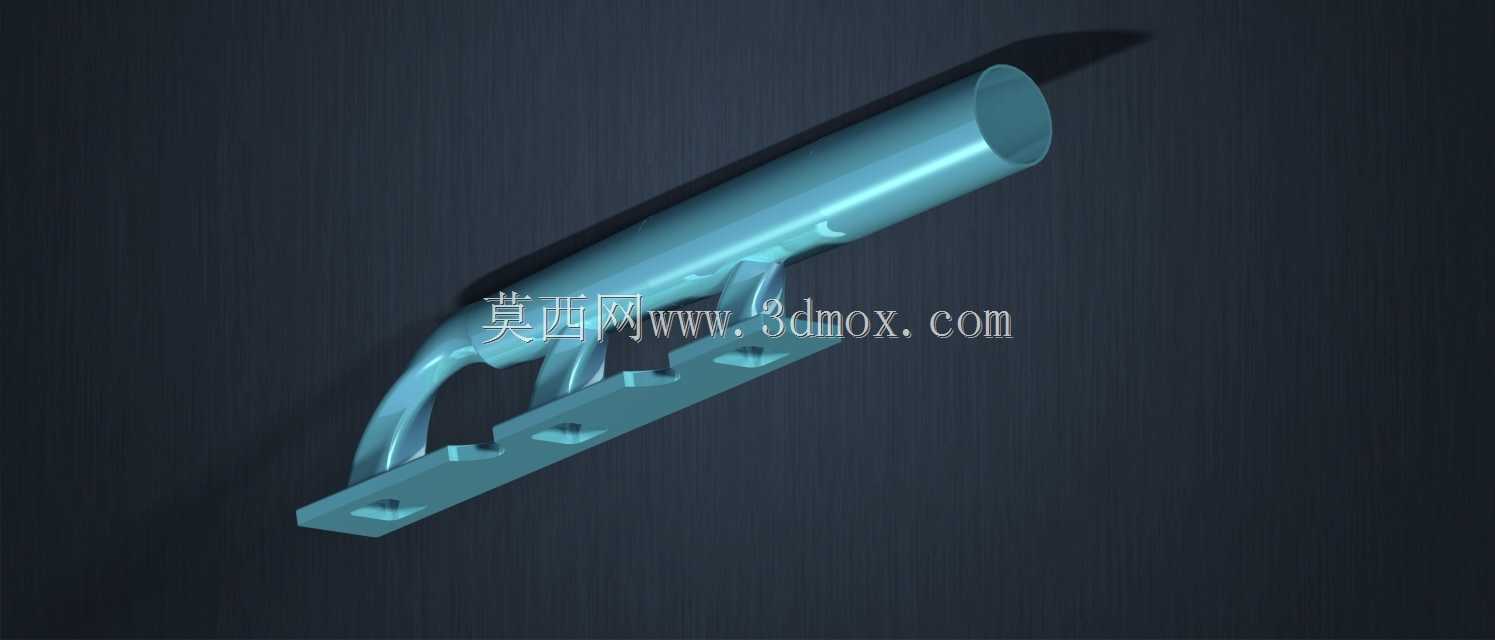

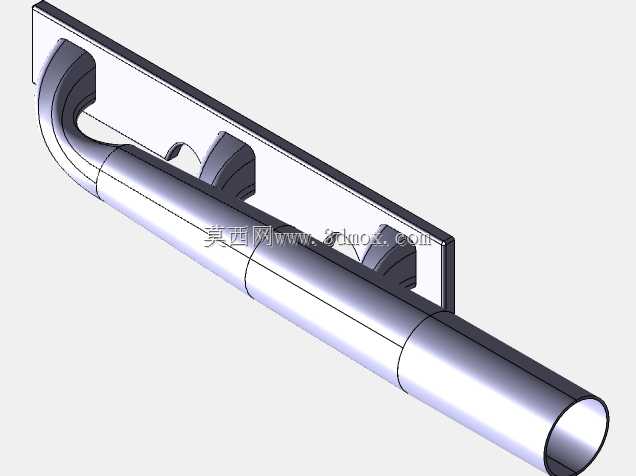

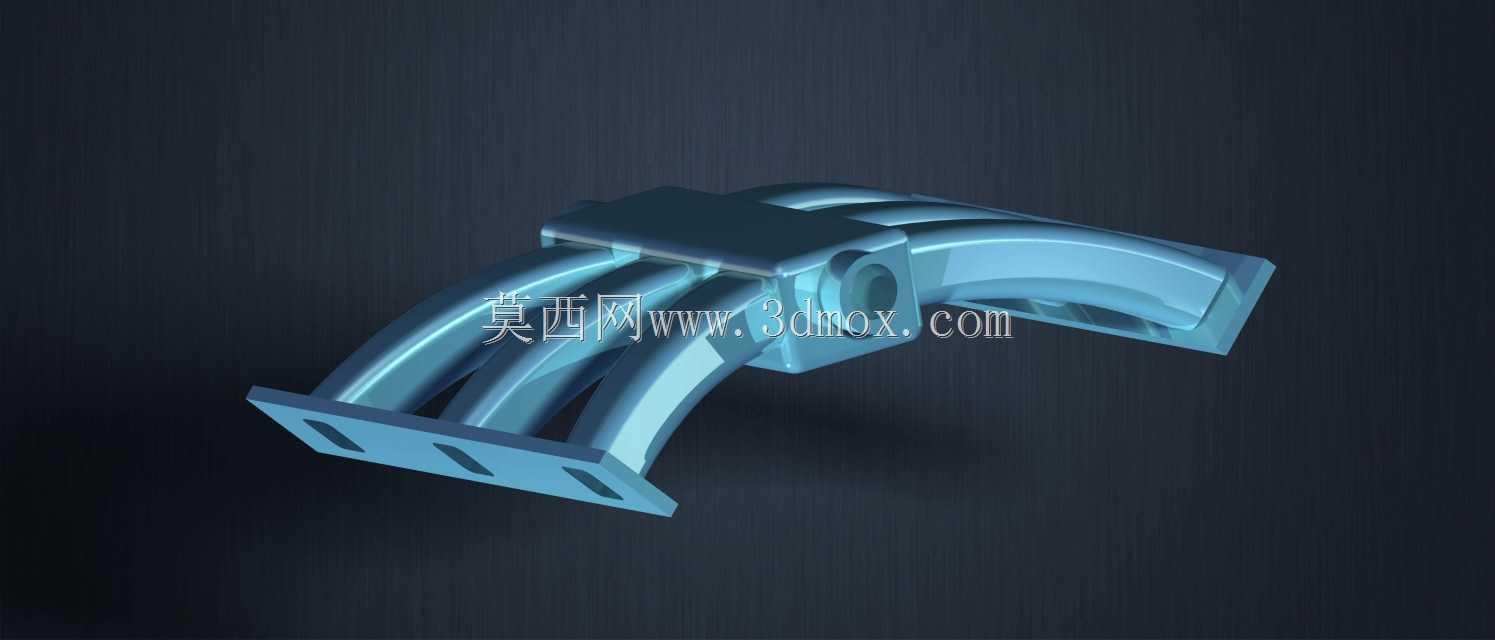

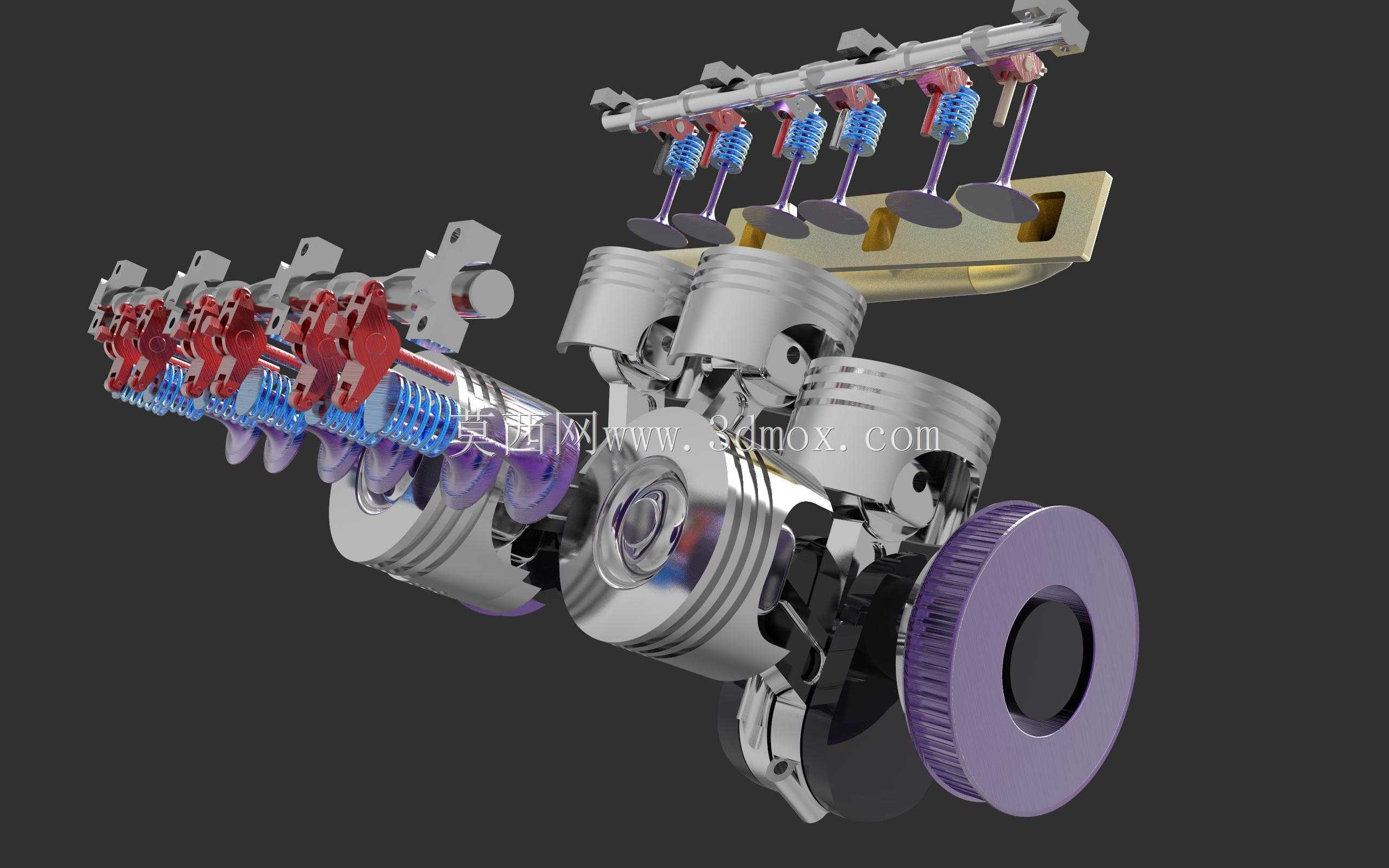

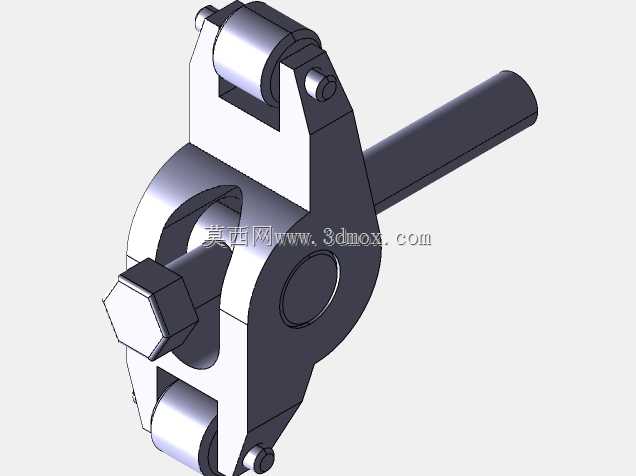

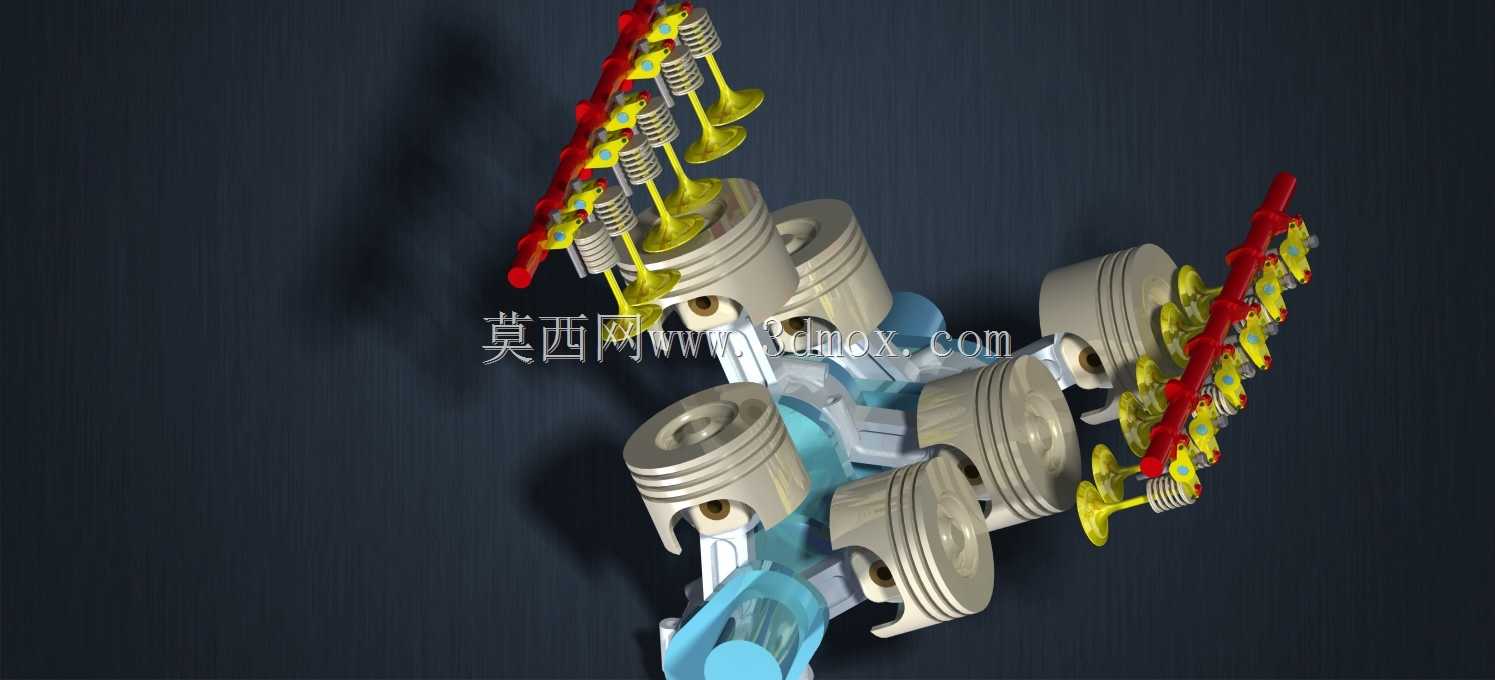

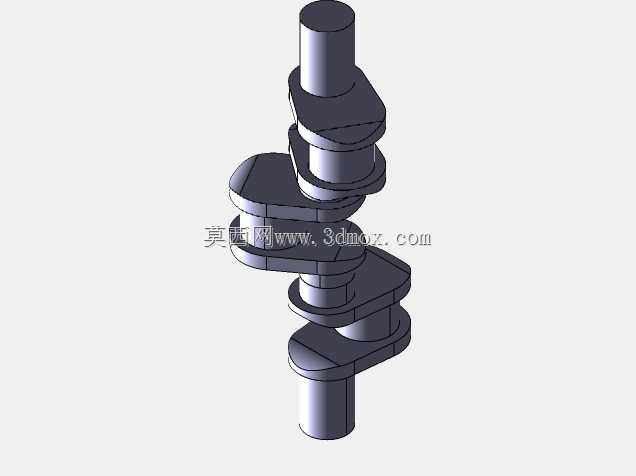

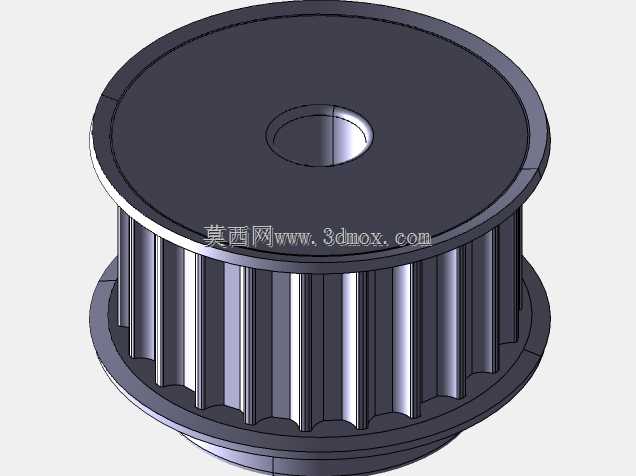

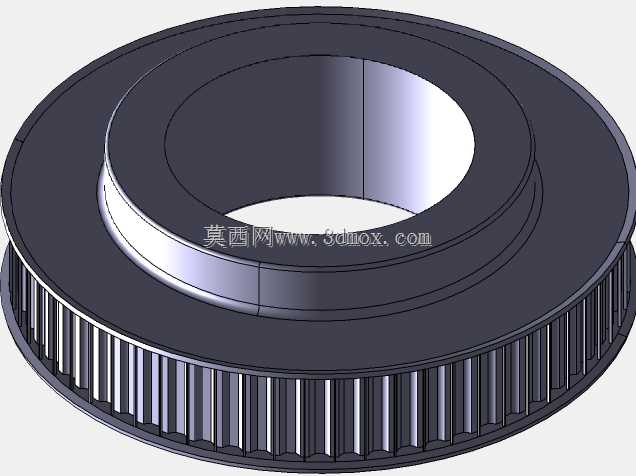

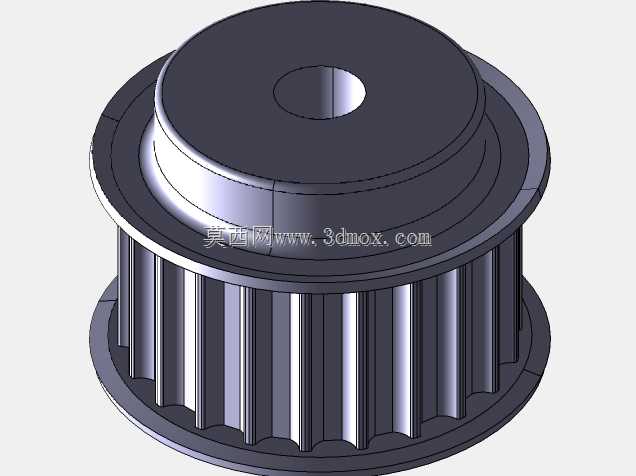

V6机型的进气管路弯折曲率直接影响各缸进气均匀性，早期量产机型常出现外侧缸充气效率比内侧缸低8%的问题，这套设计里特意将两侧进气歧管的内壁做了渐变导流槽，从节气门接口处到各缸进气道的截面收缩率控制在1.2%-1.5%区间，避免气流在弯折处产生紊流损耗。排气侧的锥形扩压段没有采用常规等壁厚设计，靠近排气门的位置壁厚增加2mm，能承受排气门开启瞬间900℃以上的高温冲击，尾段壁厚收薄到1.2mm，既降低整机重量，也能加快排气散热速度。曲轴的平衡块布局没有照搬直列六缸的对称配重逻辑，针对V型夹角带来的一阶往复惯性力耦合问题，将相邻两缸对应的平衡块做了15°的偏置处理，不用额外加装平衡轴就能将怠速振动幅值控制在0.05g以内。正时侧的张紧轮安装座预留了0.3mm的偏心调整量，装配时不用反复拆装正时盖就能微调皮带张紧度，能把正时校对的工时压缩近40%。缸体上的附件安装孔位全部做了锪平处理，即使是发电机、空调泵这类外接附件的安装面，平面度公差也控制在0.02mm以内，避免长期运行后附件出现偏磨异响。油底壳的挡油板做了错落的冲孔设计，车辆急加速或者侧倾时，能避免机油泵吸空导致的润滑压力骤降，冲孔的翻边方向顺着机油回流方向设置，不会阻碍机油快速回流到集滤器位置。进气歧管和缸盖的连接面没有采用常规的平面密封垫，而是在接合面处设计了一圈0.8mm高的密封凸筋，装配时凸筋嵌入缸盖对应的密封槽内，即使进气歧管采用工程塑料材质，长期受冷热交变应力影响也不会出现漏气问题。
