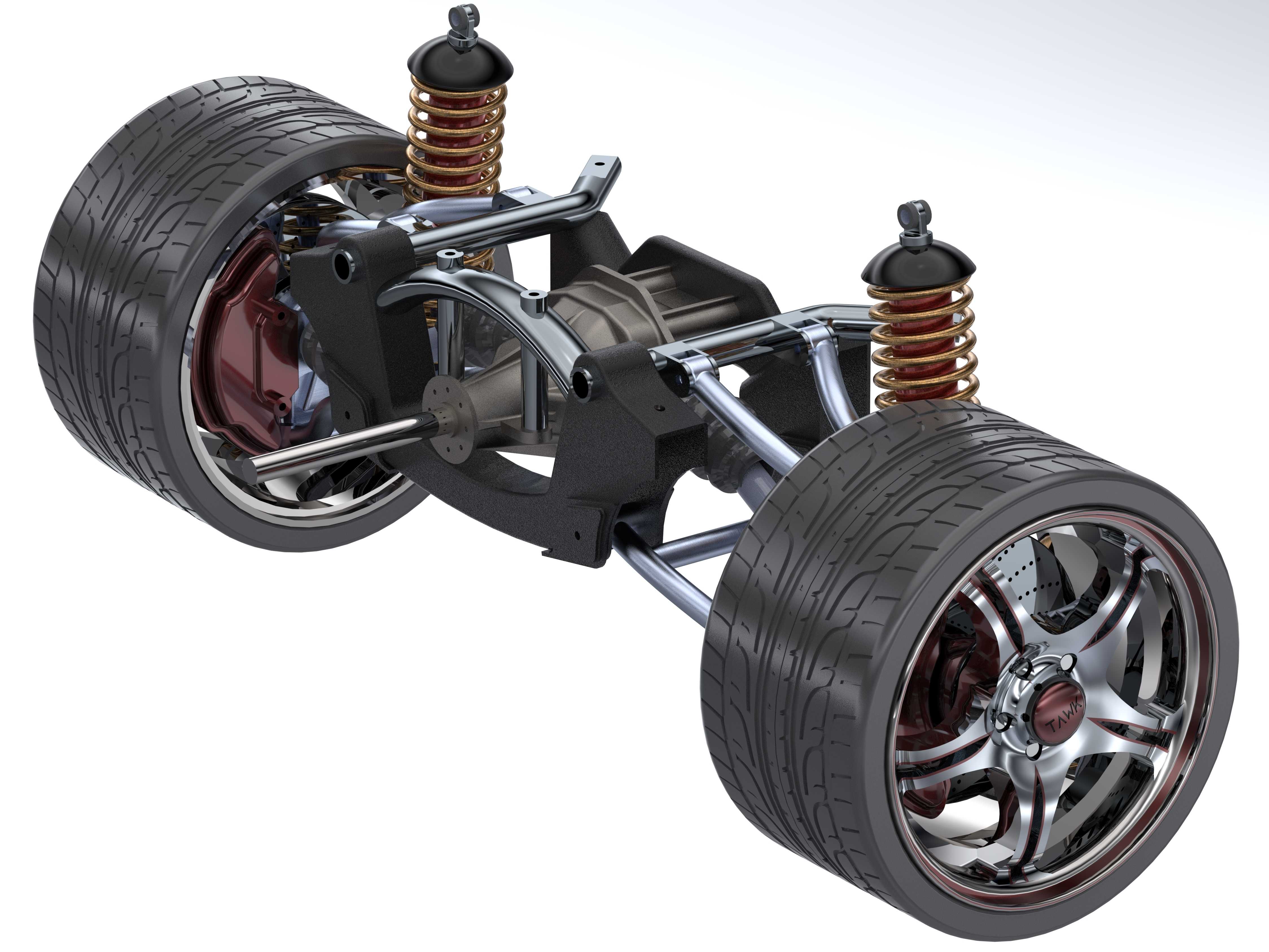

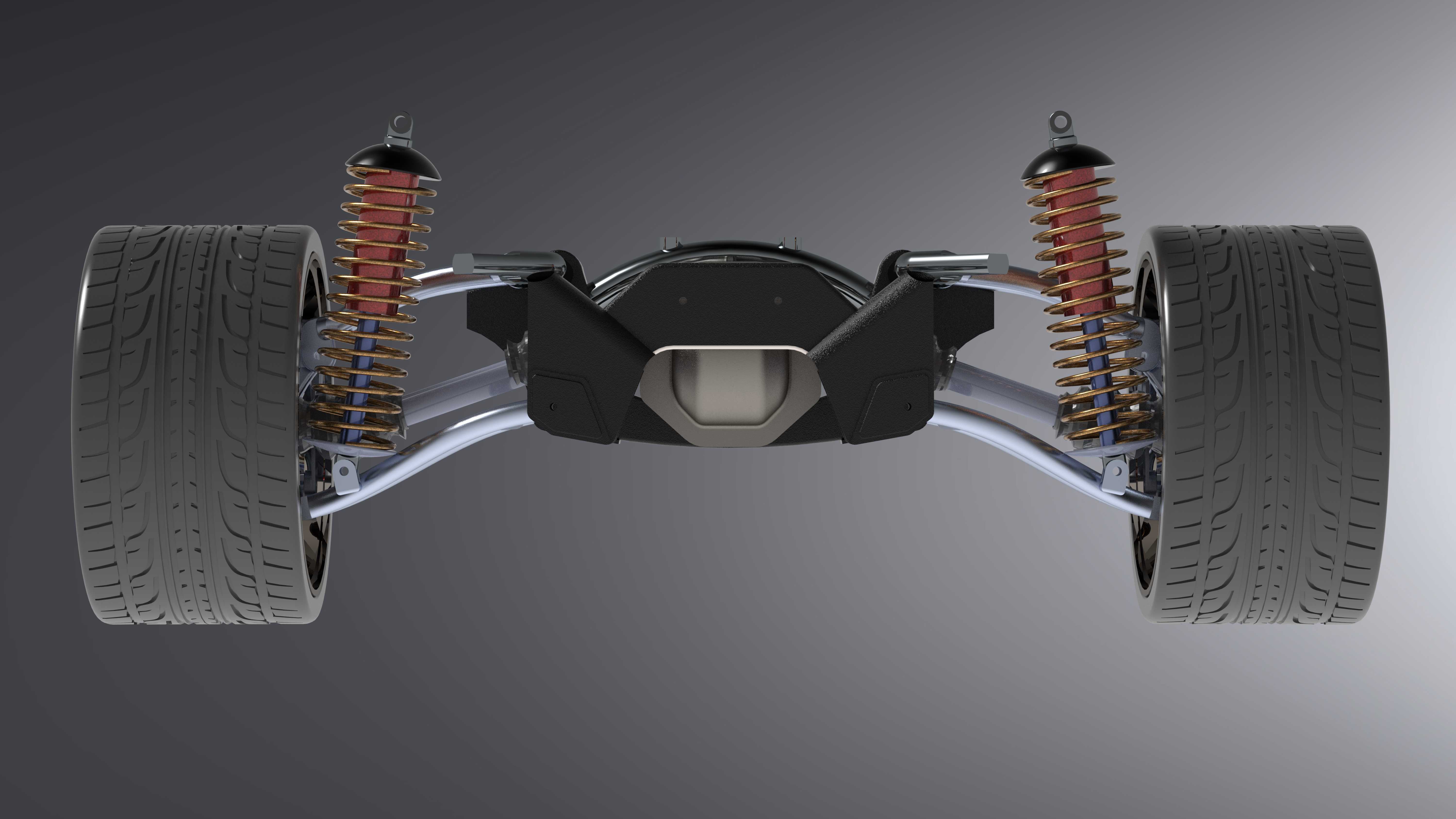

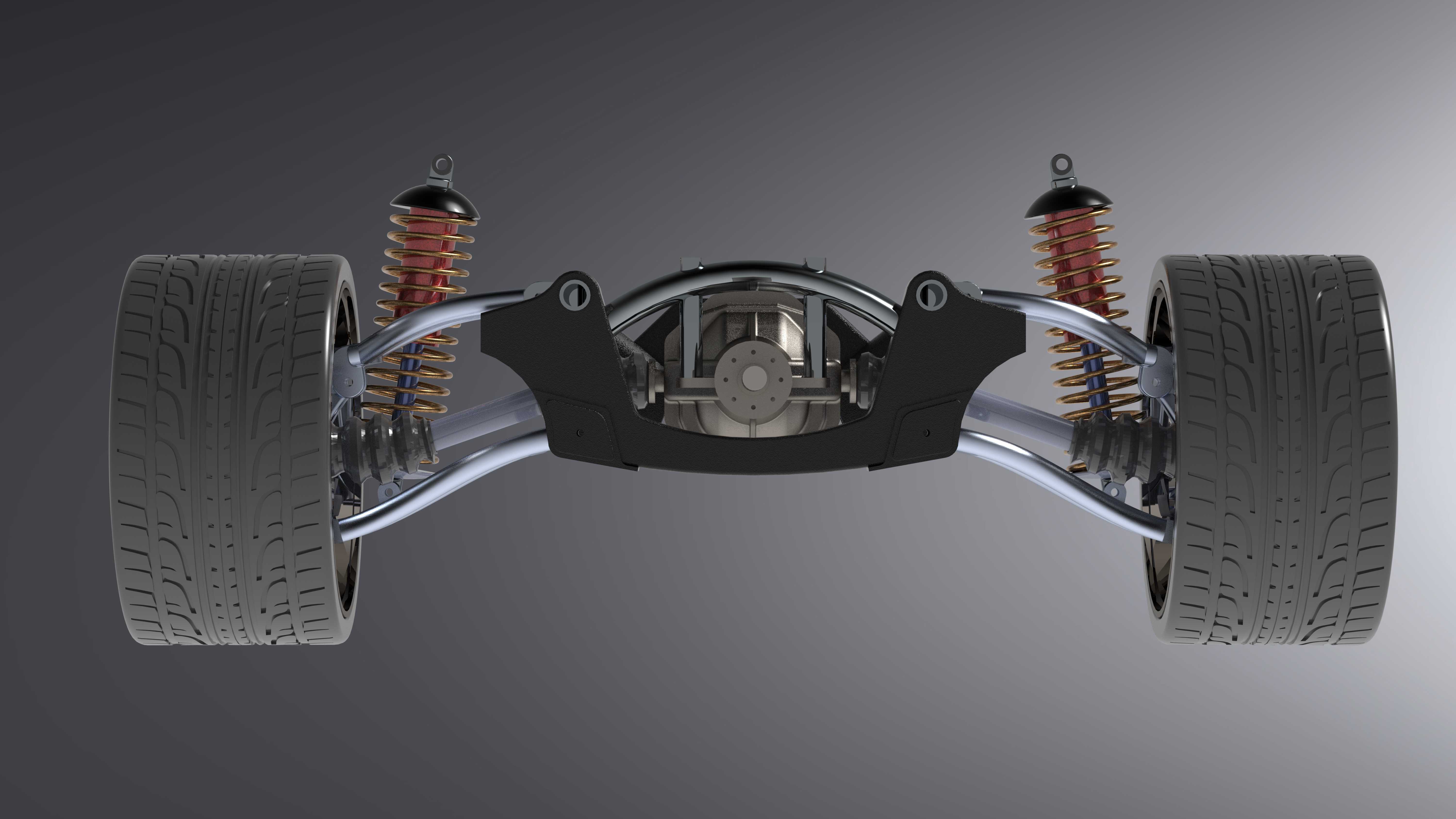

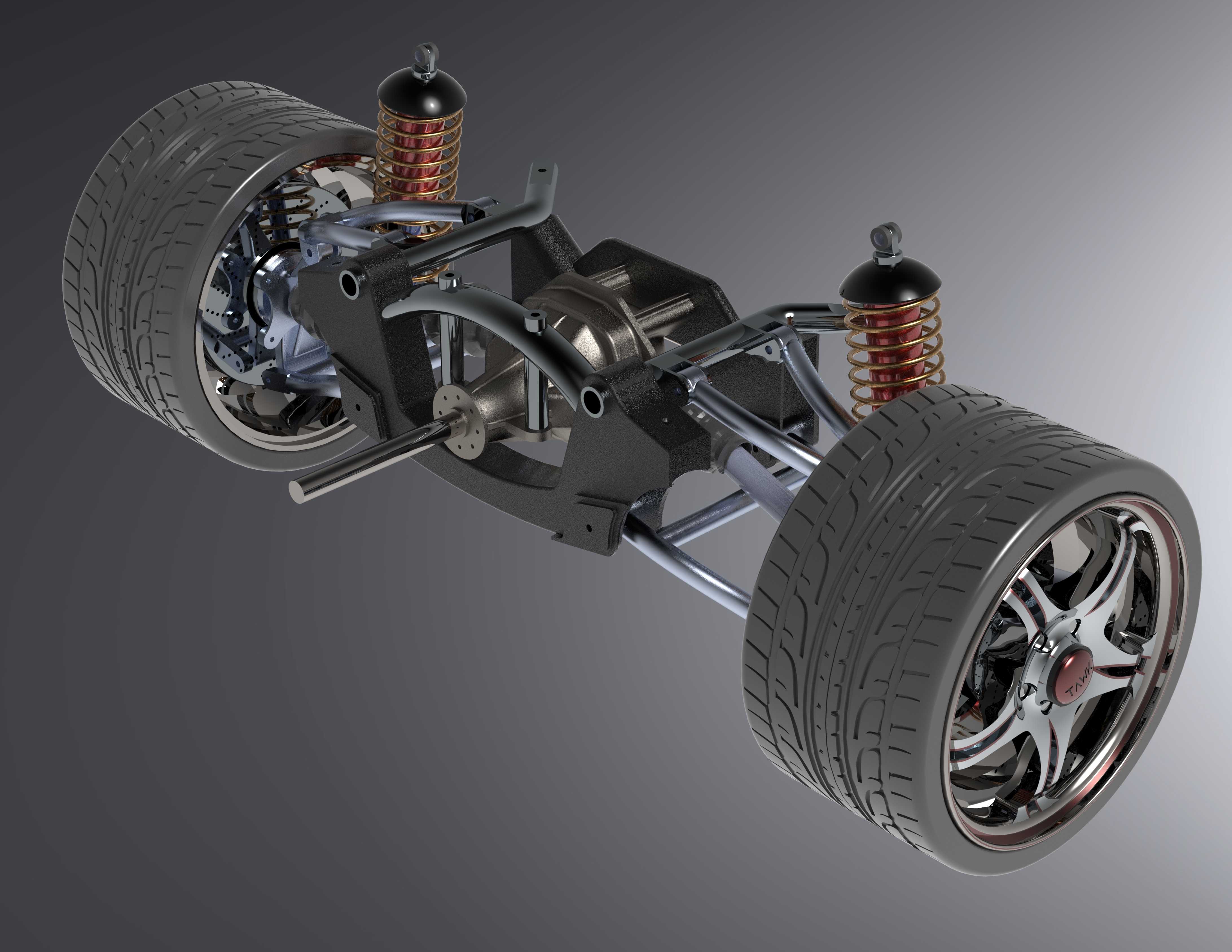

双横臂独立悬架带传动差速器总成

实车底盘装配环节里，双横臂独立悬架的上下摆臂铰接点同轴度偏差超0.2mm，就会导致四轮定位参数失准，轮胎偏磨量在三千公里内超出磨损极限，连带差速器输入端承受额外径向载荷，行星齿轮啮合面出现点蚀。这套总成的三维结构在设计阶段就把铰接衬套的压装公差带收窄到0.05mm以内，摆臂与转向节的配合面预留了0.1mm的调整垫片空间，适配不同批次冲压件的形位公差波动。

差速器壳体与半轴的花键配合段，特意做了渐开线齿向修形，避免悬架跳动时半轴夹角变化带来的花键端部应力集中，哪怕车轮上跳行程达到120mm，花键啮合面的接触应力仍能保持在材料屈服强度的70%以下。减震器上端与车身连接的橡胶垫刚度做了非线性匹配，压缩行程前段刚度偏低过滤细碎颠簸，后段刚度陡增抑制过弯侧倾，螺旋弹簧的圈径与节距经过多轮迭代，避免极限压缩时并圈冲击传入座舱。

传动半轴的等速万向节防尘套采用了褶皱变截面设计，最大摆角可达42度，完全覆盖双横臂悬架的跳动行程范围，不会出现防尘套拉扯开裂的问题。制动卡钳的安装支架与转向节集成设计，减少了一层装配结合面，既降低了制动抖动的概率，也给轮辋内部留出了更多散热空间，连续制动时卡钳本体温度能比分体式结构低15度左右。

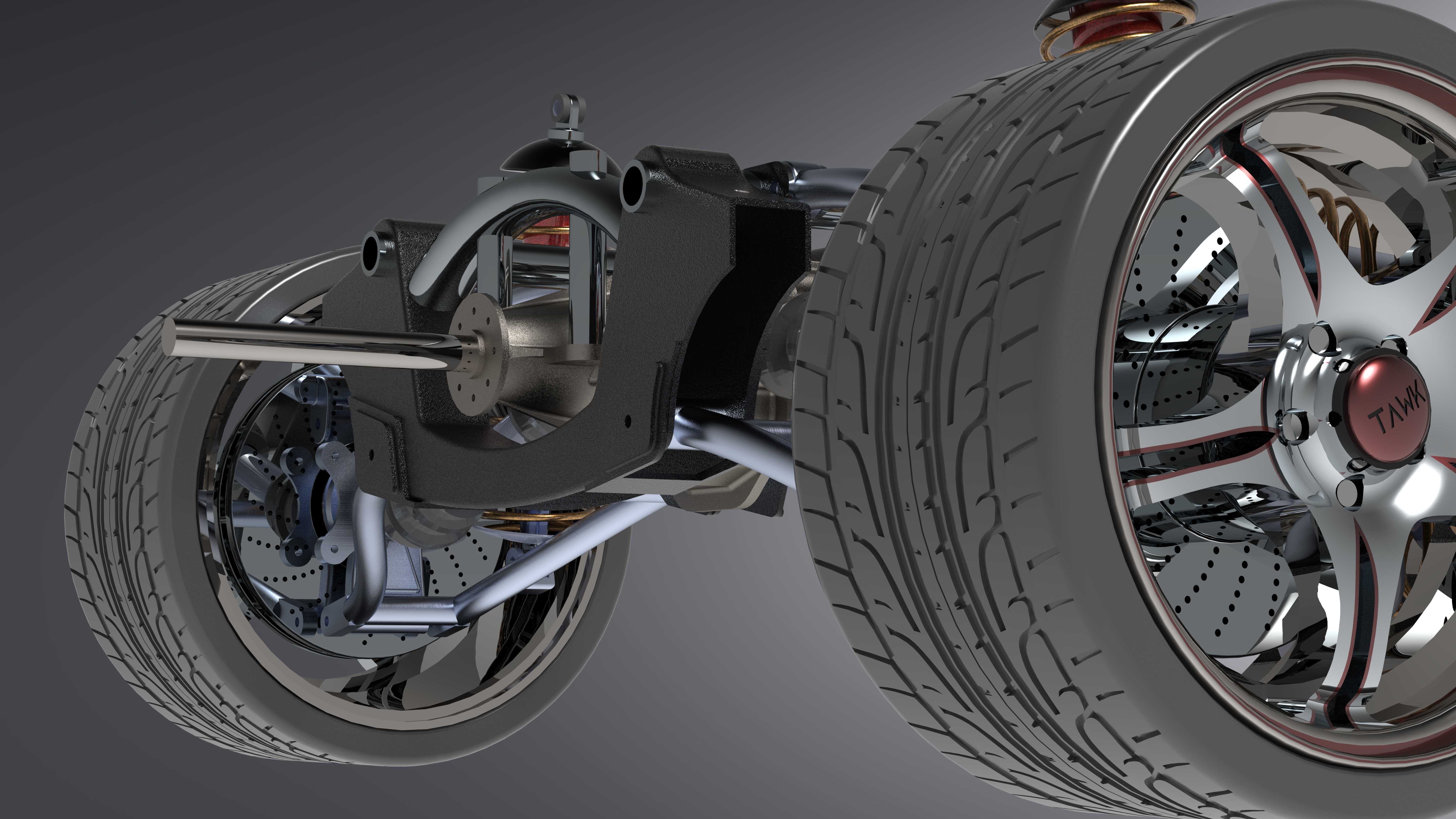

轮辋的辐条造型做了迎风面导风角设计，车辆行驶时气流顺着辐条导向制动盘，带走摩擦产生的热量，同时辐条根部的圆角过渡经过应力优化，过坑洼路面承受冲击载荷时，应力集中系数从2.3降到1.6，避免辐条根部开裂。差速器内部的行星齿轮垫片采用了自润滑材质，哪怕长时间在差速工况下运转，垫片磨损量也能控制在0.02mm每千小时，不需要频繁维护更换。

上下横臂的冲压焊接结构在焊缝位置做了应力释放槽，焊接后的残余应力经过仿真验证，不会在长期交变载荷下出现焊缝开裂，摆臂两端的球销座采用了分体式压装结构，球销磨损后可以单独更换，不需要更换整个摆臂总成，降低后期维保成本。
