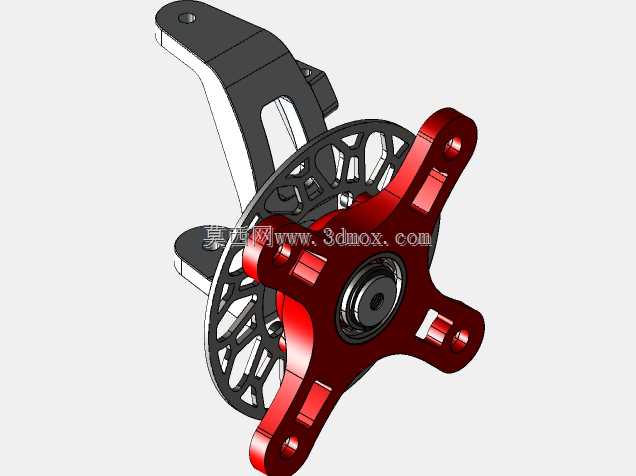

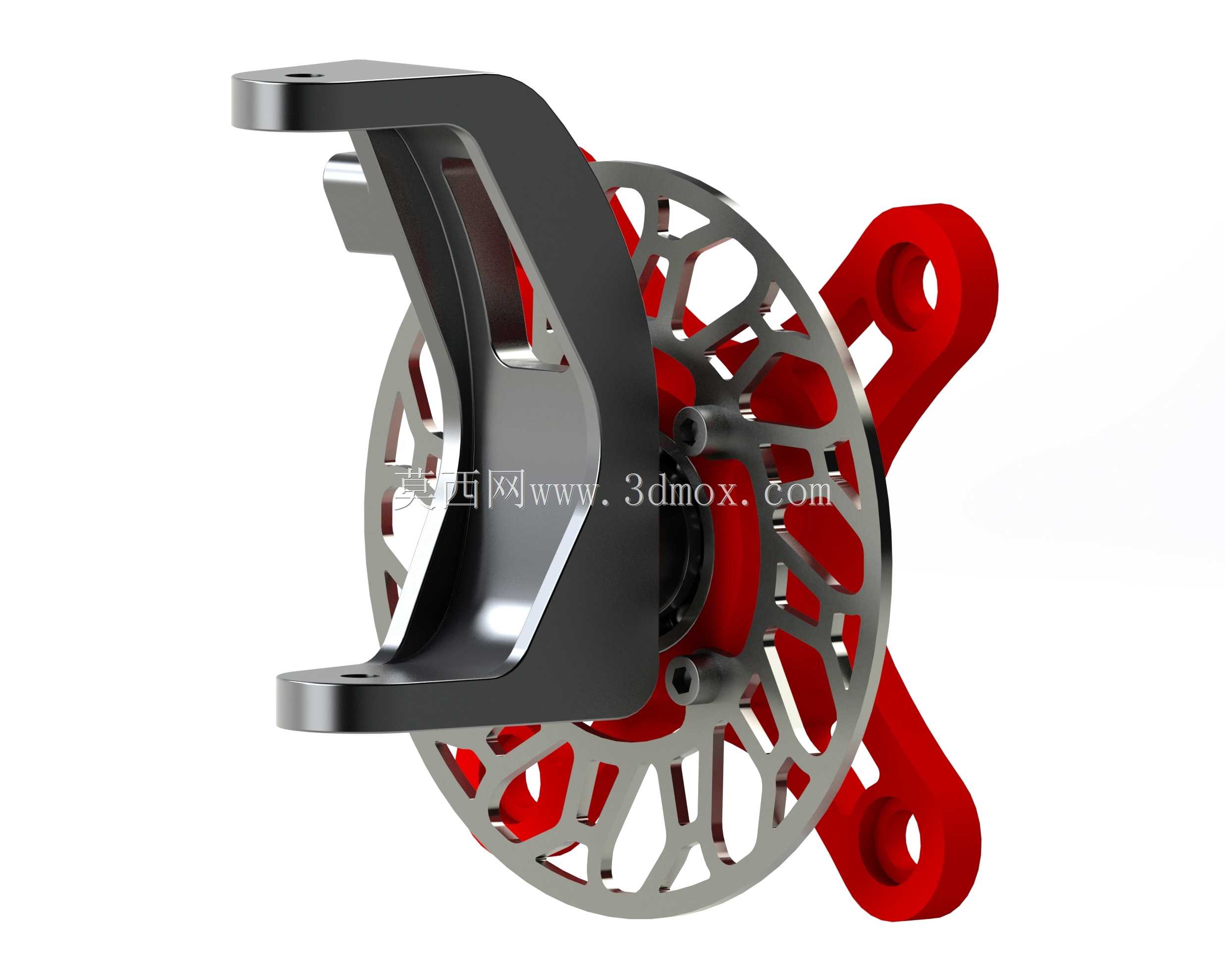

SAE巴哈赛车前轮转向制动集成结构

非铺装越野路面的前轮总成，常年要扛住飞石冲击、急刹侧倾带来的交变载荷，传统分体式转向节与制动卡钳支架在连续颠簸下容易出现连接螺栓松动、制动盘偏摆量超差的隐患。这套集成结构把转向节安装臂与制动卡钳定位座做了一体化铸造成型，省去了两处额外的连接拼接面，从根源上消除了装配累积公差带来的制动抖动问题。

镂空的制动盘通风槽不是均匀等宽设计，靠近转向节侧的槽道宽度比外侧窄1.2mm，越野工况下泥沙甩入制动盘时，窄槽侧的气流流速更快，能在车辆行驶过程中自动把嵌在槽内的泥沙顺着离心力甩出，避免硬质沙粒卡在摩擦片与制动盘之间造成异常磨损。转向节上的三个安装吊耳做了不等厚过渡，靠近主销孔的位置壁厚比远端厚3mm，应力集中区域的圆角半径放大到R5，经过有限元仿真验证，极限冲击工况下的最大应力比等厚设计降低了27%，同时整体重量还轻了0.8kg。

装配环节里，轮毂轴承的定位台阶做了0.02mm的过盈配合公差，不需要额外加装调整垫片就能保证轴承预紧力处于合理区间，组装时不用反复拆装调整间隙，单轮装配时间能缩短近四成。制动盘与轮毂的连接螺栓孔采用了铰制孔设计，配合面的粗糙度控制在Ra1.6，传递制动力矩时不会出现螺栓剪切滑移，连续高强度制动后也不会出现制动盘松动的问题。

外露的安装臂表面做了圆弧过渡处理，没有尖锐的棱角，越野行驶中即便被石块剐蹭，应力也会顺着圆弧面分散，不会出现应力集中导致的臂体开裂。卡钳安装位的定位销孔与转向节主体一次装夹加工完成，同轴度误差控制在0.01mm以内，制动时卡钳不会出现偏磨，摩擦片的使用寿命能提升近三成。
