适用于木门钢门的节材型合页铰链

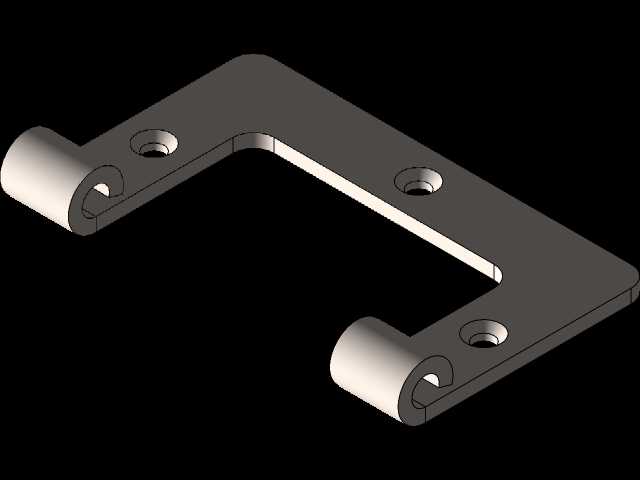

常规平板合页在木门与钢门批量安装场景里，常出现两类加工适配痛点：一是整板裁切后余料占比高，单页板材利用率不足六成，批量下料时边角料堆积挤占工位空间；二是沉孔深度公差把控不严时，螺丝头凸出页片表面，关门时页片与门框剐蹭，长期使用会磨掉漆面留下不可逆划痕。这款节材铰链的页片做了内凹框型结构，直接在合页非受力区域挖去整块矩形料区，没有额外拼接焊缝，一体冲压成型的框边保留了原有的抗弯截面模量，受力时应力集中点反而比整板合页更少。

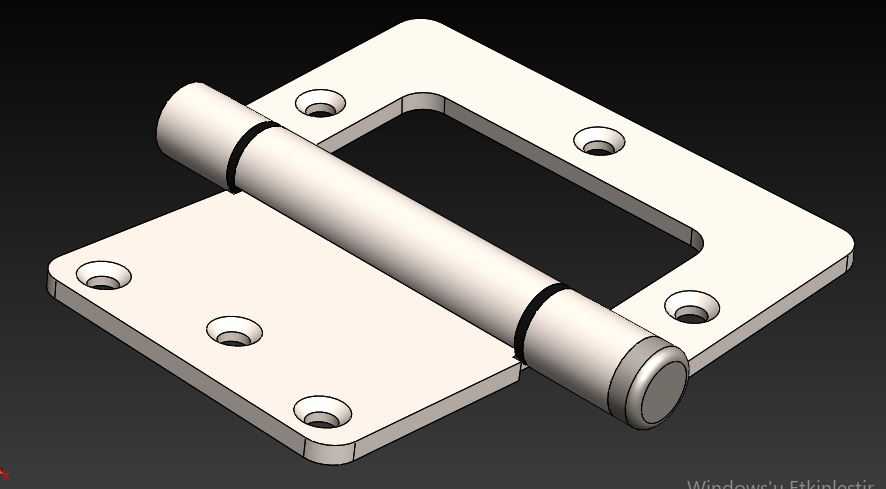

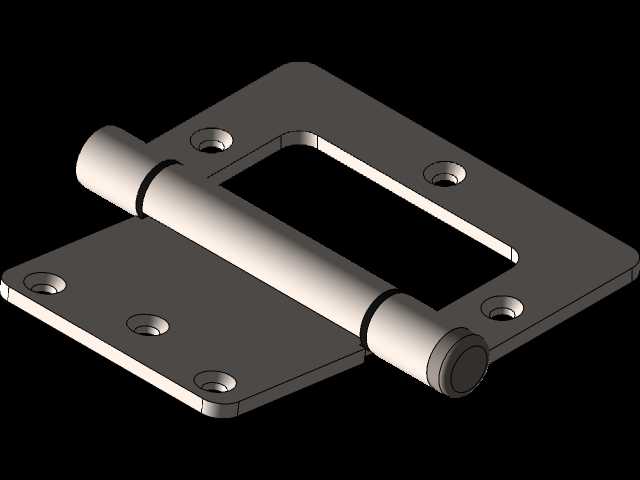

沉孔位置排布避开了框型的弯折应力区，六个安装孔分别落在两个页片的实体区域，每个沉孔的深度刚好匹配常用的十字沉头螺丝尺寸，螺丝拧入后端面与页片表面完全齐平，不会出现凸点剐蹭门框的问题。销轴部分做了两端限位的台阶结构，装配时不需要额外加装卡簧，直接将两个页片的卷边对齐后压入销轴即可，卷边内壁的粗糙度控制在Ra1.6以内，销轴转动时没有卡顿感，开合角度能达到180度完全满足室内门的开合需求。

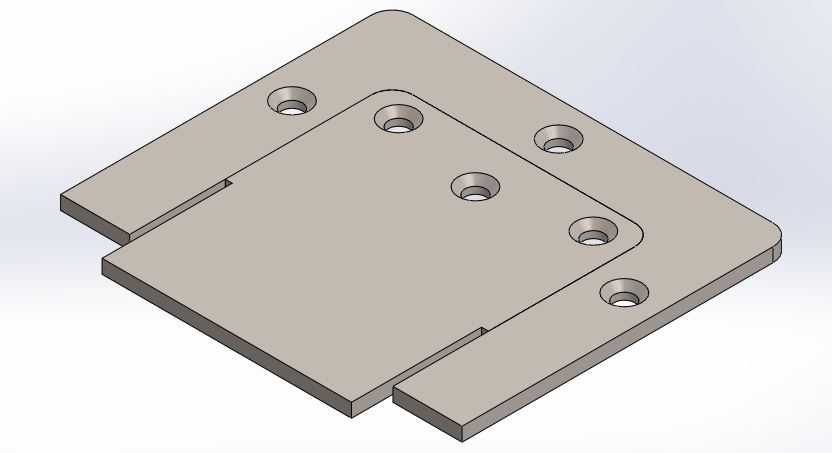

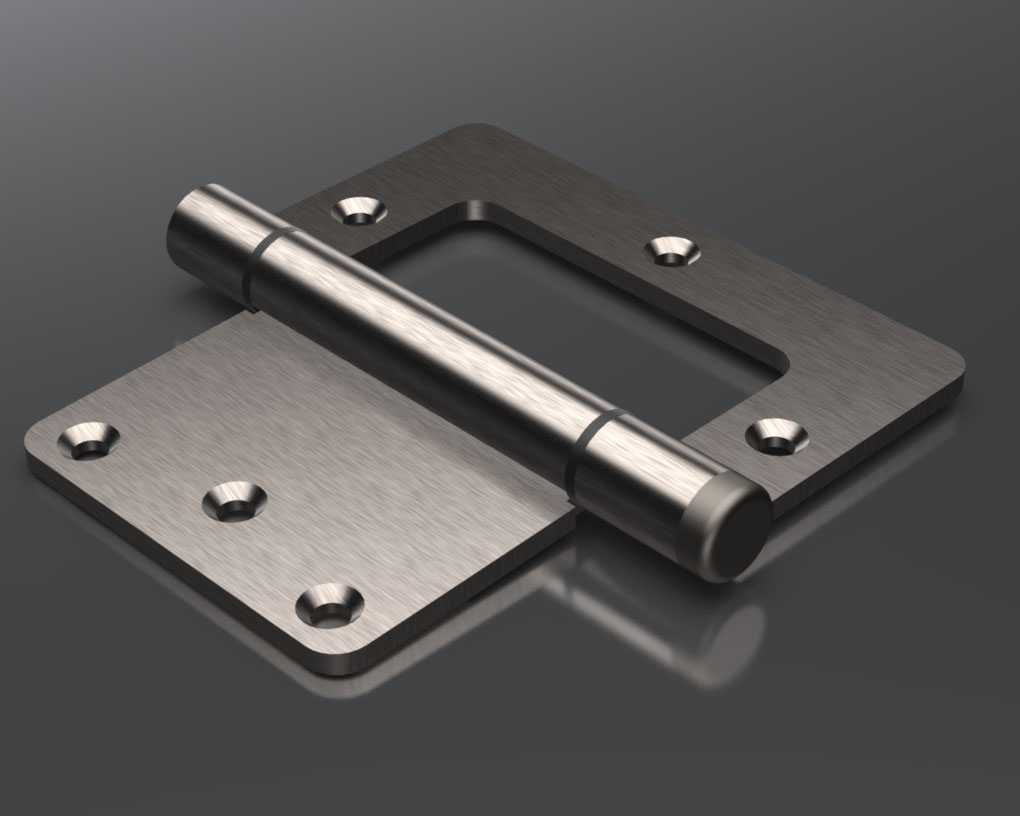

下料阶段可以将多个框型页片的内凹余料嵌套排布，原本只能冲裁3个页片的板材现在能排布5个，余料占比直接降到两成以内，冲压时的落料压力也比整板冲裁降低近三分之一，冲头的磨损速度明显放缓，不需要频繁更换冲头耽误生产节拍。页片边缘做了R0.5的圆角钝化处理，搬运和安装时不会划伤工人手部，表面拉丝纹理顺着开合方向排布，日常使用中产生的细微划痕会和纹理融为一体，不会出现明显的使用痕迹。

钢门安装场景下，页片的厚度比常规木门合页厚0.5mm，框型的加强边刚好对应钢门的安装基面，螺丝锁紧后页片不会出现翘曲变形，即使门体重量达到80公斤，长期开合也不会出现页片下垂错位的问题。木门安装时可以直接在框型内凹区域打密封胶，胶层藏在凹区内不会外露，合页安装后和门框的贴合度更好，不会出现缝隙漏风的情况。销轴和卷边的配合间隙控制在0.02mm以内，开合时没有多余的旷量，门体不会因为间隙过大出现晃动异响，不需要后期反复调整合页位置。
