手动进给式玻璃瓶环切加工装置

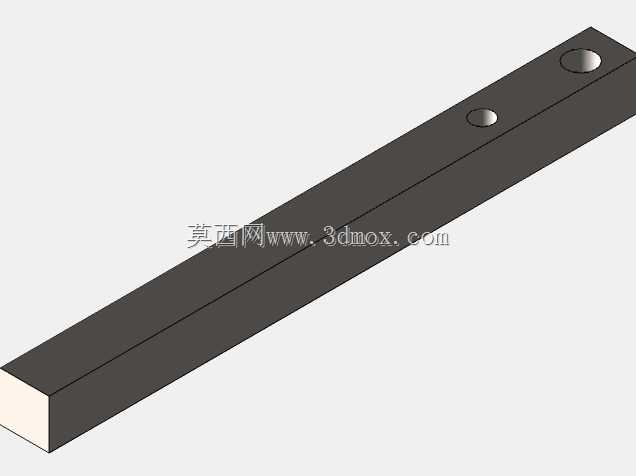

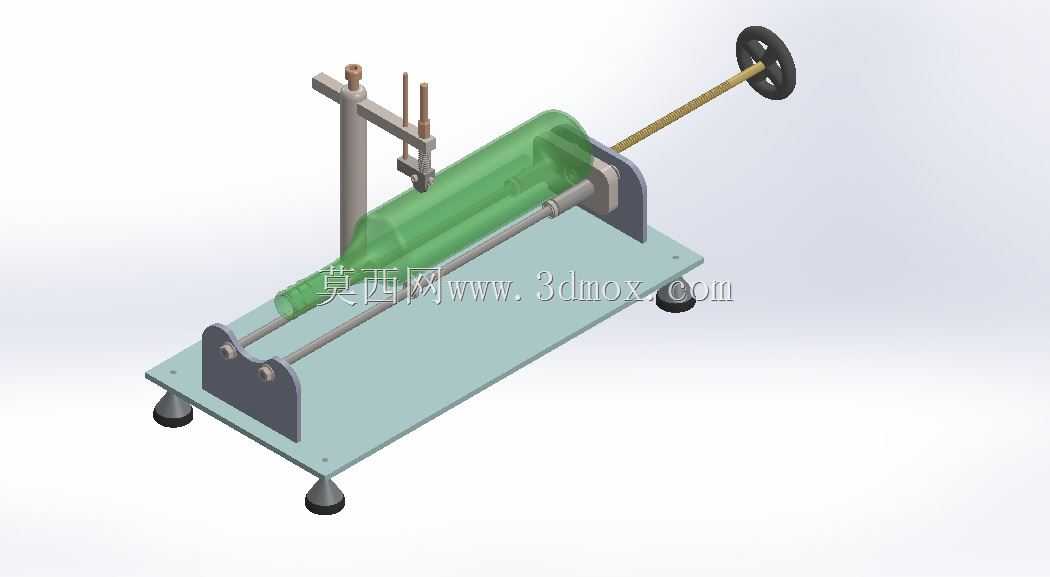

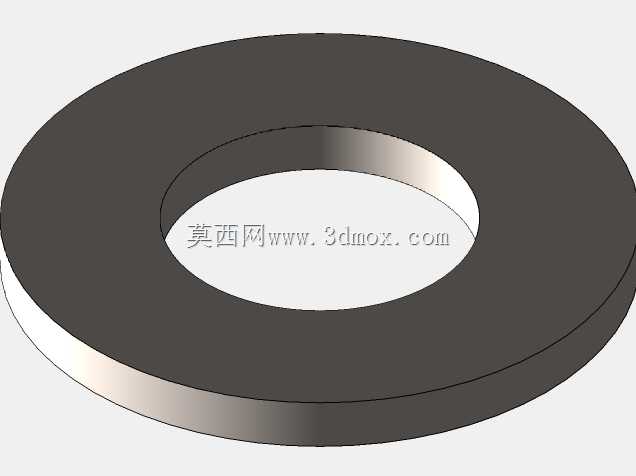

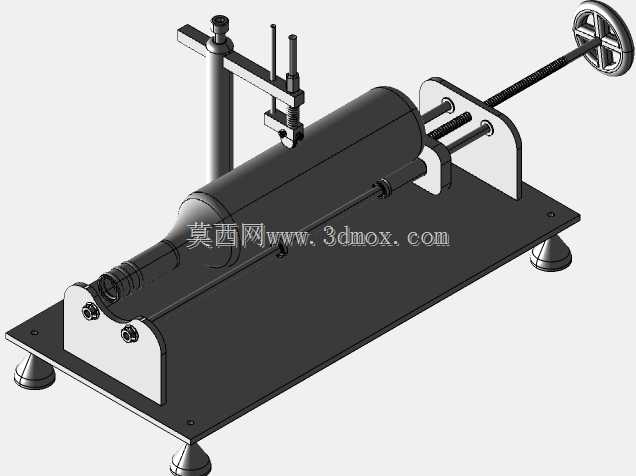

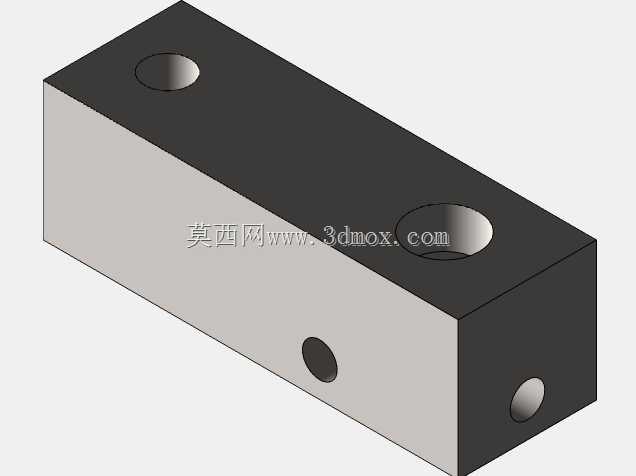

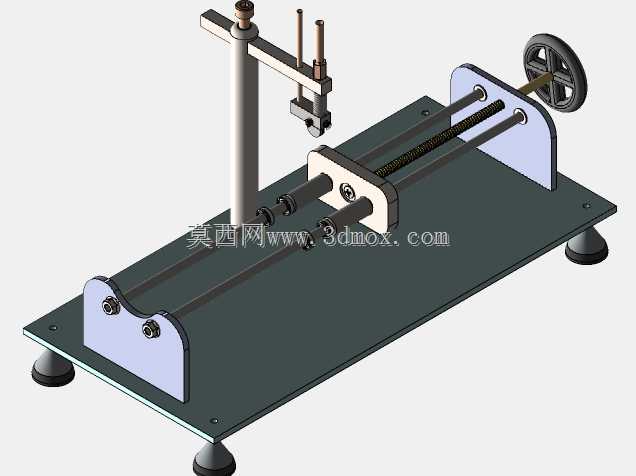

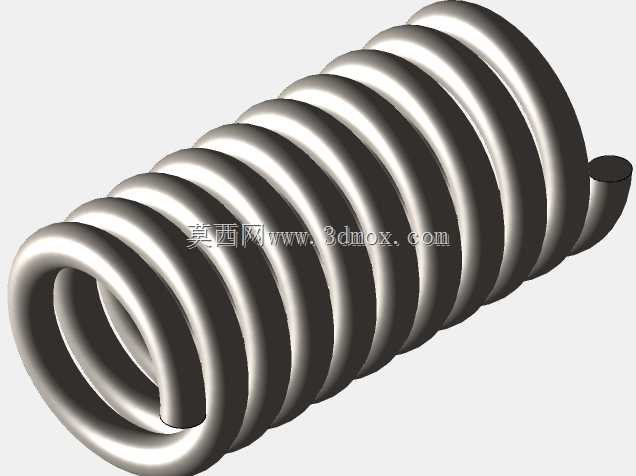

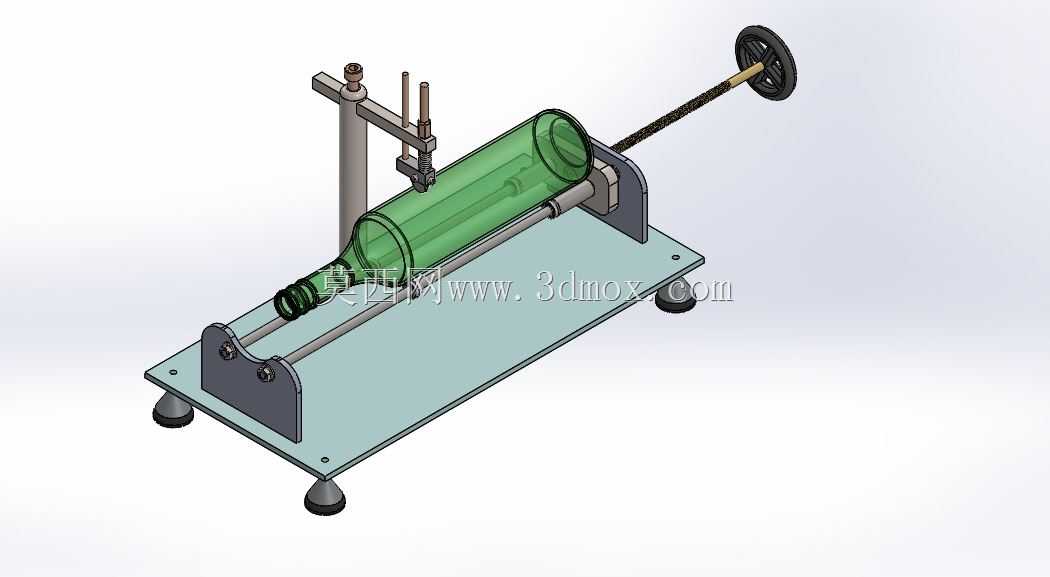

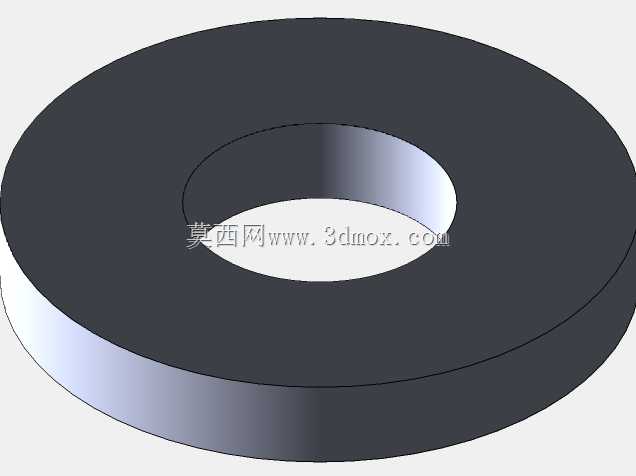

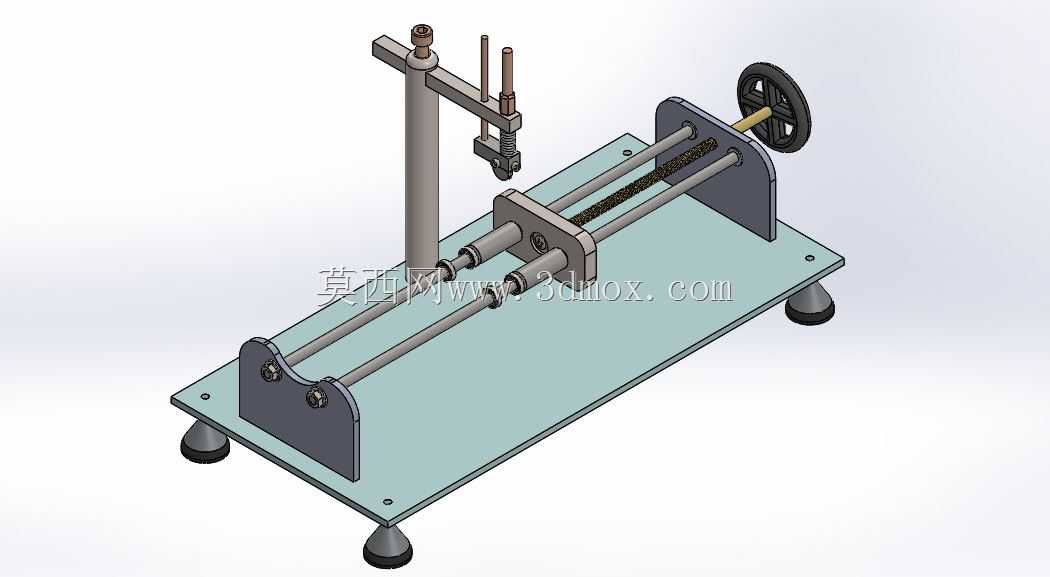

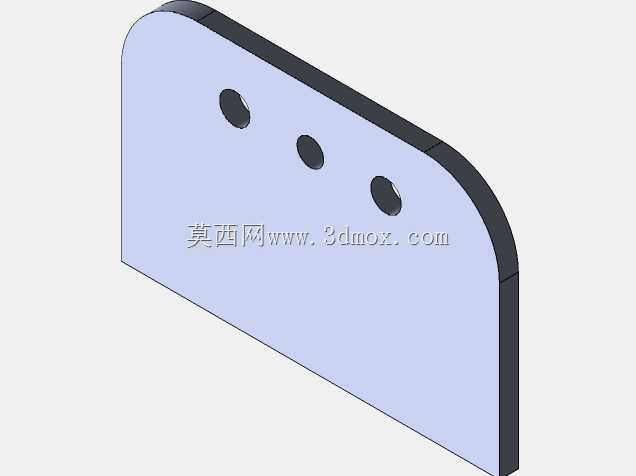

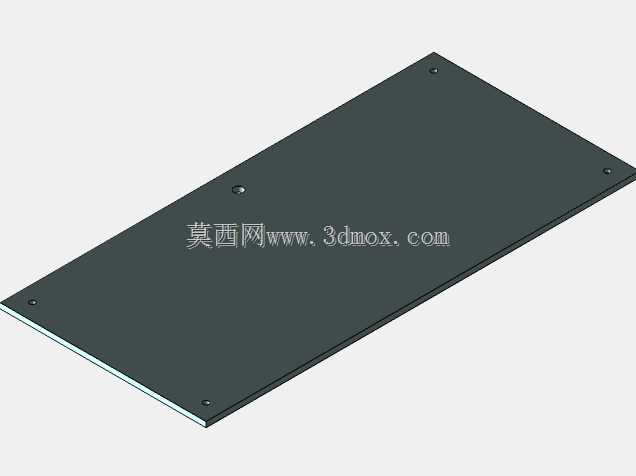

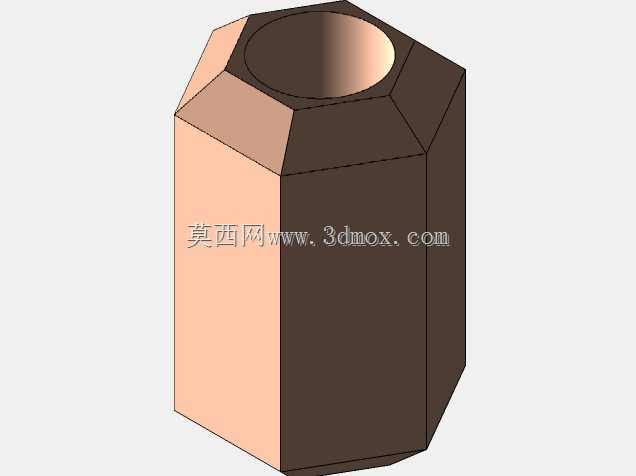

　　在小型玻璃制品二次加工、手工创意改造、实验室玻璃器皿改制场景中，这类手动切瓶装置是低成本完成玻璃瓶规整切断的核心工装，相比大型玻璃切割设备，它无需外接动力源，占用操作面积极小，适合小批量加工、单件定制类作业，能适配常见的圆柱型玻璃瓶体加工需求，解决手工划线切割易出现切口歪斜、崩边的问题。从结构布局来看，整套装置采用卧式悬臂支撑结构，底部为带可调脚杯的平板安装基座，四个脚杯分布在基座四角，可通过旋转调整高度，抵消操作台面的不平整，保证瓶体装夹后的水平度，基座整体长宽尺寸控制在小型工作台可容纳范围，无需额外做地基固定，放置在常规钳工台、实验台面上即可开展作业。装置的核心功能分为瓶体支撑进给、切割位置调整、环切驱动三个部分，

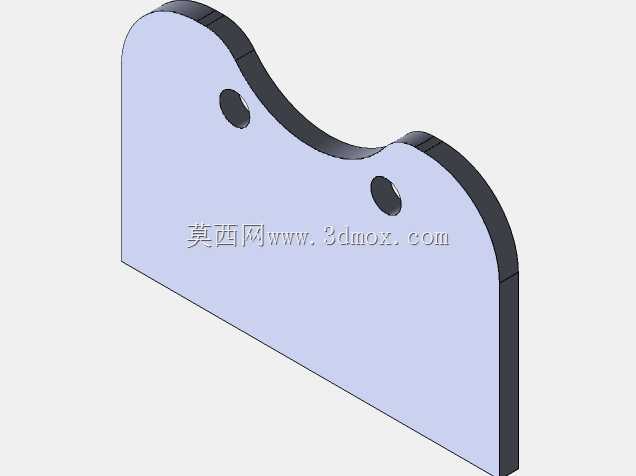

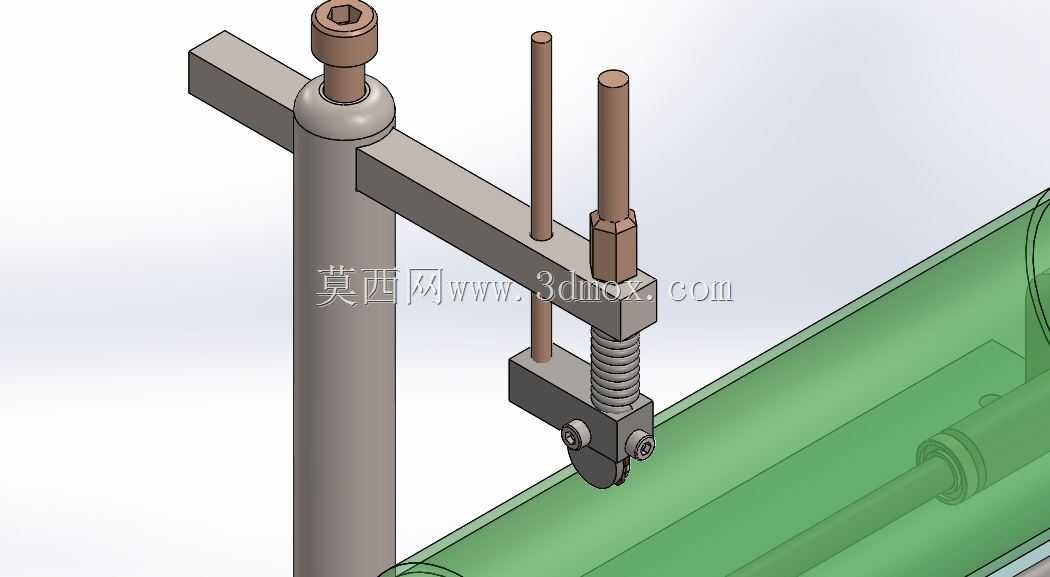

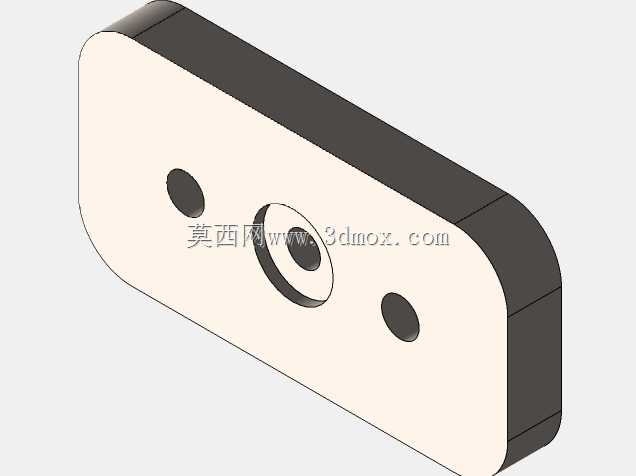

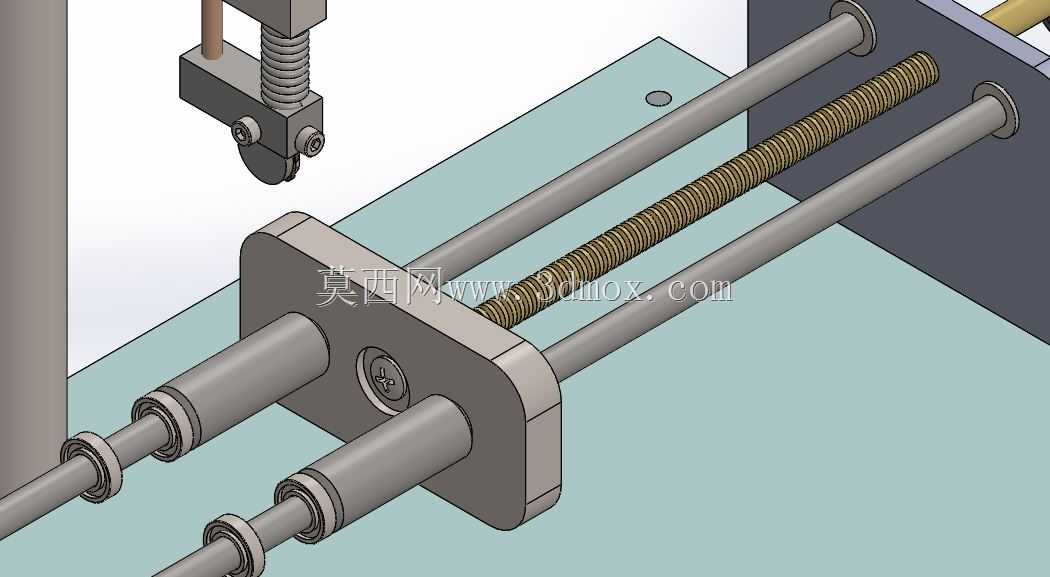

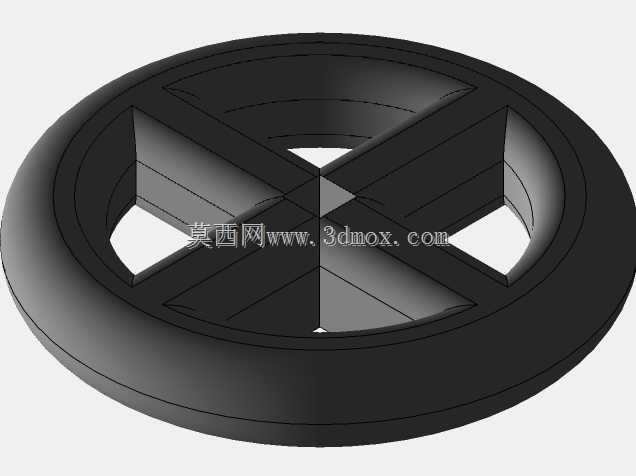

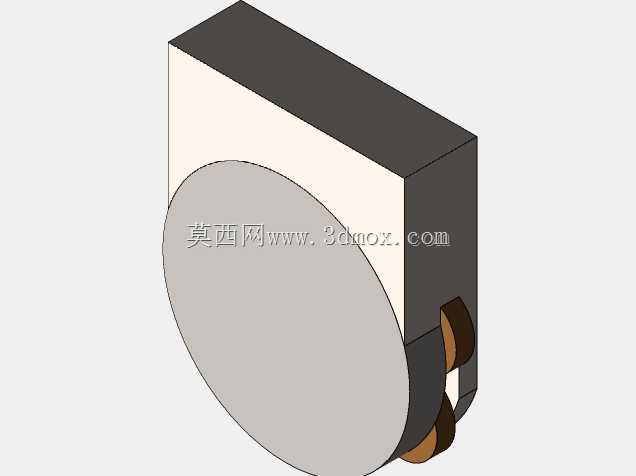

　　瓶体支撑采用双平行光轴托辊结构，两根平行光轴沿基座长度方向布置，托住玻璃瓶的圆柱外壁，瓶体放置后可绕自身轴线灵活转动，避免切割过程中瓶体表面出现划伤；尾端的手轮进给组件通过丝杠与顶紧头连接，转动手轮时丝杠带动顶紧头沿轴向移动，顶紧瓶底位置，配合前端的定位挡块实现瓶体的轴向固定，可根据待切割瓶体的长度调整顶紧行程，适配不同长度规格的圆柱玻璃瓶，最大可支撑直径80mm的瓶体加工，覆盖市面上多数饮料瓶、试剂瓶、工艺玻璃瓶的尺寸范围。切割组件安装在立式悬臂支架上，悬臂支架固定在基座一侧，切割刀头通过滑套与悬臂的竖直导杆连接，可沿竖直方向调整高度，适配不同直径瓶体的切割高度需求，刀头位置还可沿悬臂的水平方向微调，精准对准瓶体上预设的切割环线，

　　刀头采用硬质合金划针结构，接触瓶体表面后，转动尾端手轮带动瓶体缓慢旋转，划针即可在玻璃表面划出连续均匀的环形刻痕，刻痕完成后只需对刻痕位置进行局部冷热交替处理，即可让瓶体沿刻痕位置整齐断开，相比传统的砂轮切割，这种划刻式切割不会产生大量玻璃粉尘，切口边缘更平整，后续打磨工作量更小。设计过程中充分考虑了手动操作的人机工程特性，手轮的直径设置适配单手握持转动的施力范围，转动阻尼适中，进给丝杠采用梯形螺纹，具备一定的自锁性能，顶紧瓶体后不会出现轴向窜动，保证切割过程中刻痕的位置精度；所有与瓶体接触的部件均做了圆滑处理，顶紧头端部采用软质防滑材料，避免顶紧时压裂瓶底，托辊表面光滑无毛刺，转动过程中不会刮花瓶体外壁的印刷层或标签层。

　　安装边界方面，整套装置的最高点为立式悬臂的顶端，放置时只需预留手轮转动的操作空间、刀头调整的操作空间即可，基座底部的脚杯可适配不同平整度的台面，无需额外打孔固定，移动搬运也十分方便，适合小型工坊、教学实验室、手工创作工作室这类没有固定工业生产工位的场景使用。在实际使用时，操作人员只需先根据瓶体长度调整尾端顶紧头的初始位置，将瓶体放置在双托辊上，转动手轮顶紧瓶体，再调整悬臂上的刀头位置，让划针对准需要切割的环线位置，锁定刀头的固定旋钮，一只手扶住瓶体保证其贴合托辊，另一只手缓慢转动手轮带动瓶体旋转一周，即可完成环形刻痕的加工，整个操作流程无需专业培训，新手经过简单演示即可掌握操作要领，加工出的切口平面度可满足多数二次加工的要求，比如将废弃玻璃瓶切割后制作成水杯、花瓶、收纳容器等，也可用于实验室中对标准玻璃管、玻璃瓶进行定制长度的裁切作业，相比外购成品切割设备，这类简易工装的制作成本极低，维护也十分方便，易损件只有划针头，磨损后只需更换同规格划针即可继续使用，长期使用的维护成本几乎可以忽略。
