家用便携式手摇搅拌料理器具结构设计

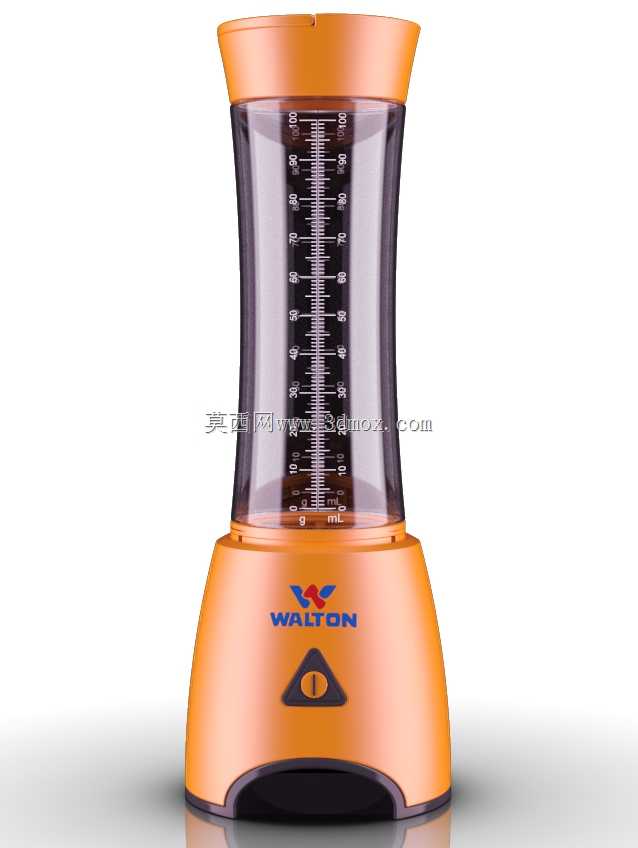

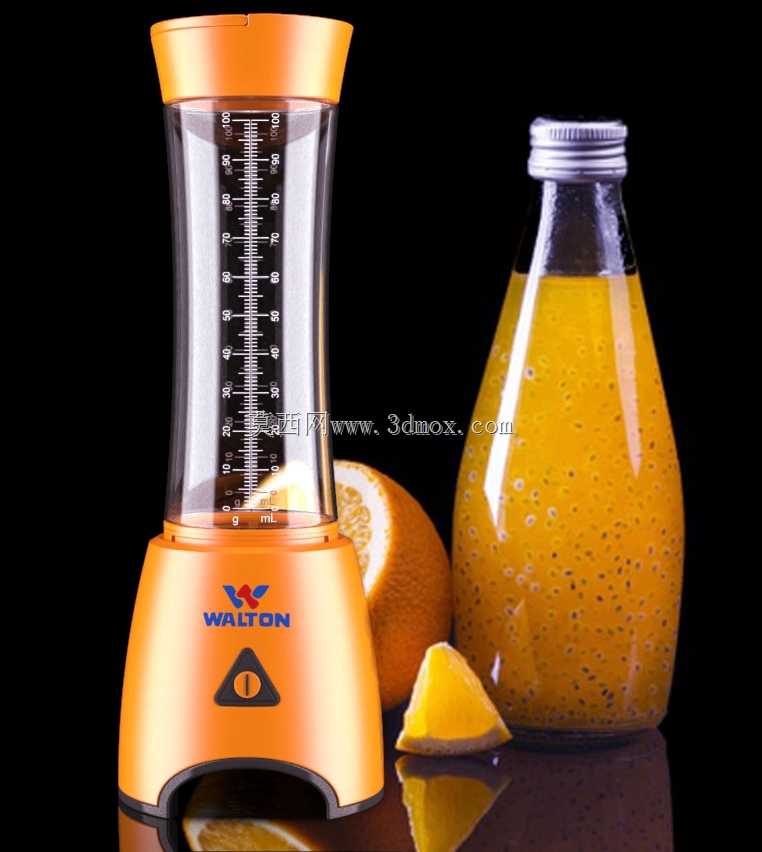

家用小电器的注塑件合模缝处理一直是量产阶段最容易被忽略的加工痛点，这款手摇搅拌器具的上下壳体曲面过渡区域，刚好卡在分型面的曲率变化拐点上，常规平直分型会在弧面中段留下明显的合模错位痕迹，后期打磨不仅会破坏表面橘皮纹理的一致性，还会让橙色壳体的喷涂色差在弧面反光下被放大。设计阶段特意把分型线沿着收腰段的最小轮廓环做了偏移，让上下模的贴合面顺着曲面切线方向延伸0.8毫米，既避开了用户握持时手指高频接触的区域，也让合模缝藏在光影过渡的暗部，日常使用几乎不会察觉到拼接痕迹。透明杯体的刻度线做了内凹蚀刻处理，没有采用常规的丝印工艺，避免搅拌棒长期剐蹭导致刻度脱落，杯壁的厚度从底部3毫米均匀过渡到杯口2.2毫米，既保证了手持时的结构强度，也让注塑冷却时的收缩率保持一致，不会出现杯口翘曲导致和上盖密封不严的问题。底部的防滑胶圈嵌在壳体的环形凹槽里，凹槽的侧壁做了0.3度的脱模斜度，胶圈装配时不需要额外涂胶，靠过盈配合就能牢牢固定，长期接触厨房的油污水渍也不会出现松脱移位。搅拌机构的传动齿轮藏在橙色上盖的内部腔体里，腔体的内壁做了多条加强筋，既可以抵消手摇时的径向扭力，也能让齿轮运转的噪音在筋条之间来回反射抵消，不会出现刺耳的摩擦声。开关按键的周边留了0.15毫米的装配间隙，按键边缘做了R0.5的圆角过渡，按压时不会和壳体发生卡滞，按键下方的触片支撑柱做了十字形的减胶处理，避免注塑时出现缩痕影响表面平整度。杯体和底座的连接采用了旋扣式结构，旋扣的导向斜面做了15度的倾角，用户对位时不需要刻意对齐，轻轻旋转就能卡紧，旋扣的卡位深度控制在2.5毫米，既保证连接强度不会在搅拌时松脱，也不会因为旋接过紧导致老人小孩难以拆开清洗。
