工程用双耳环铰接式液压活塞油缸结构

　　在工程机械、重型装备的液压传动回路里，这类双耳环铰接的液压活塞部件是把液压能转化为直线往复机械能的核心执行件，不像电机输出旋转扭矩，它直接输出直线推拉力，省去了额外的旋转-直线转换机构，在负载大、安装空间紧凑、需要频繁往复动作的工况里应用极广。从结构设计来看，这个活塞组件采用两端耳环铰接的安装形式，两端的铰接孔内预留了安装关节轴承的位置，这种安装方式的优势在于可以补偿安装过程中出现的小角度同轴度偏差，避免设备运行过程中因为机架形变、安装对位误差产生的侧向载荷直接作用在活塞杆上，大幅降低活塞杆弯曲、密封件偏磨的失效概率。

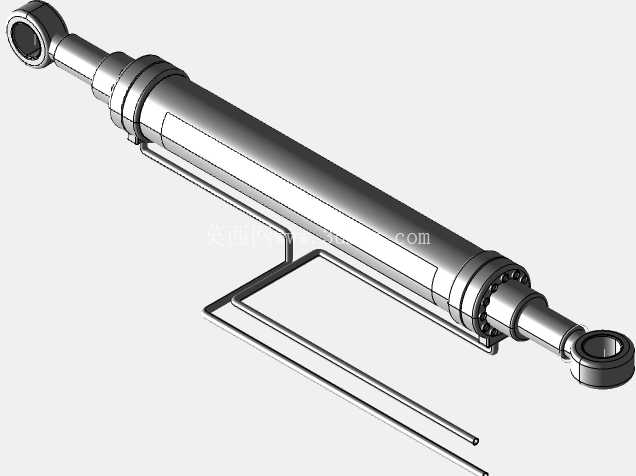

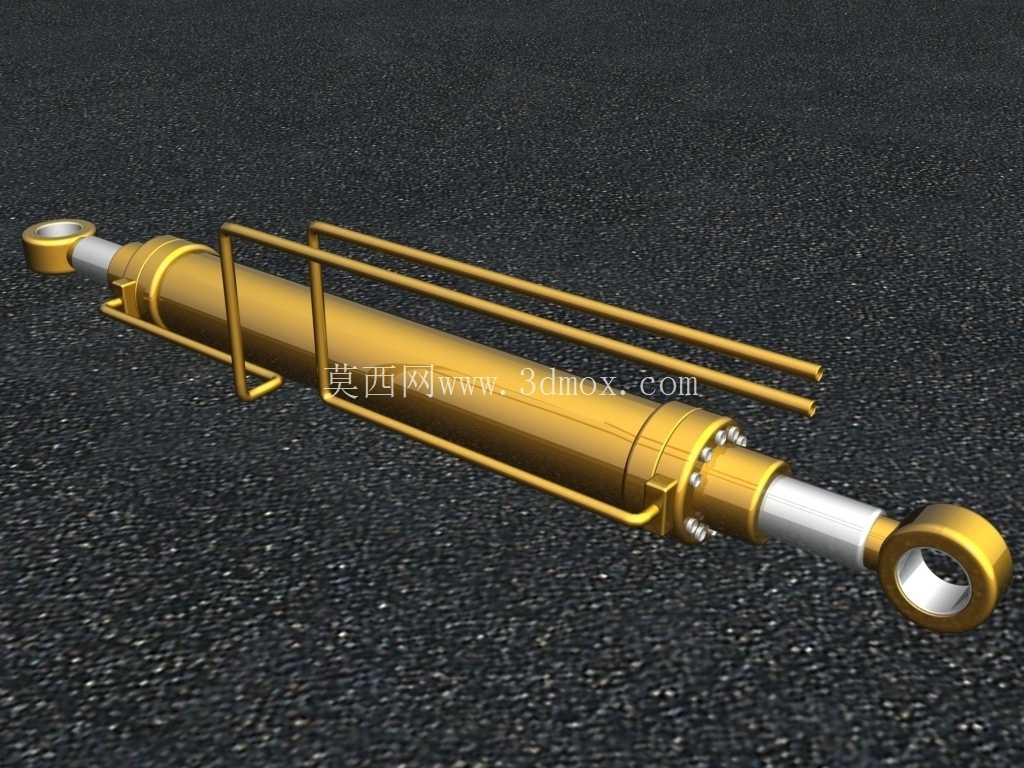

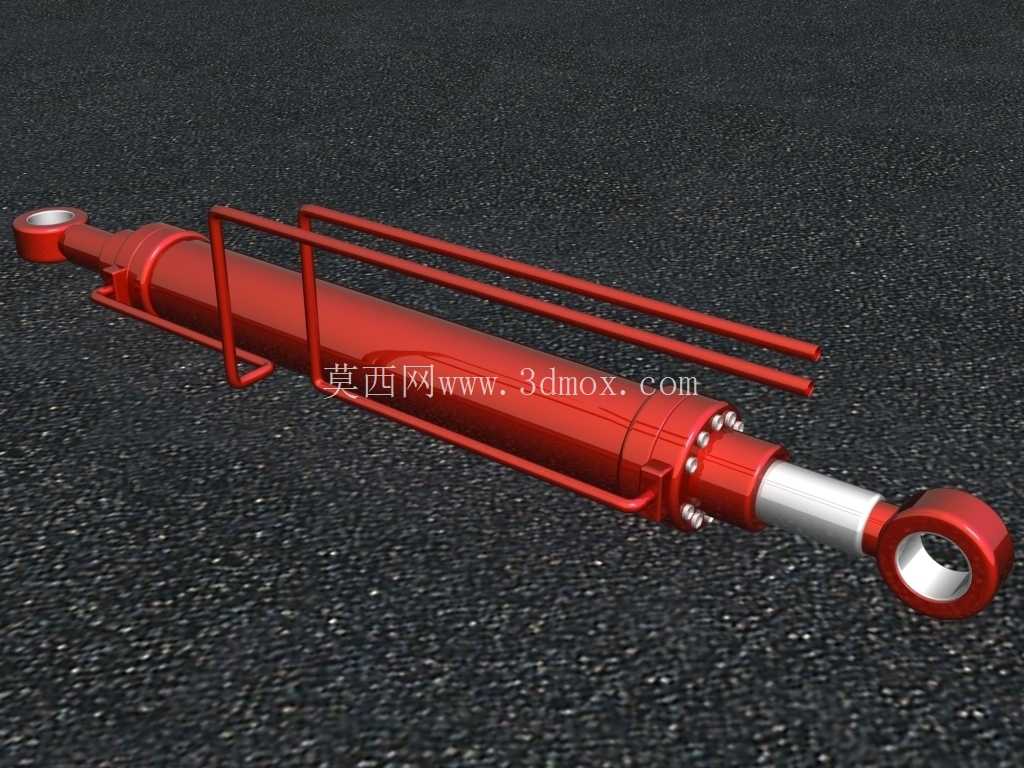

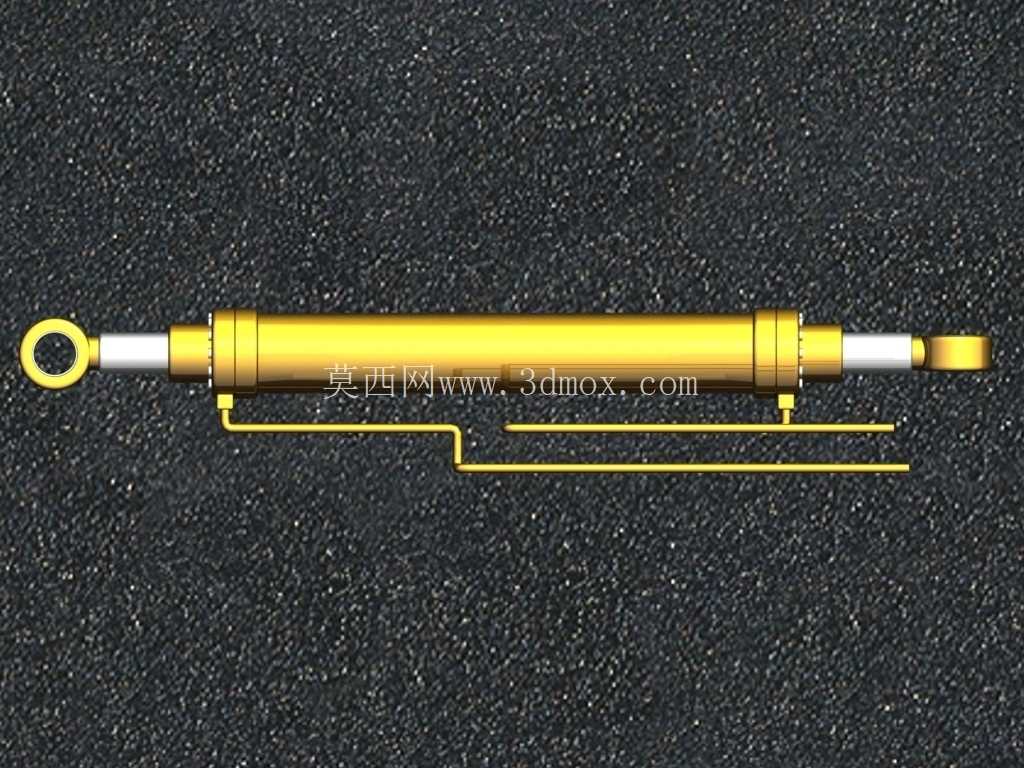

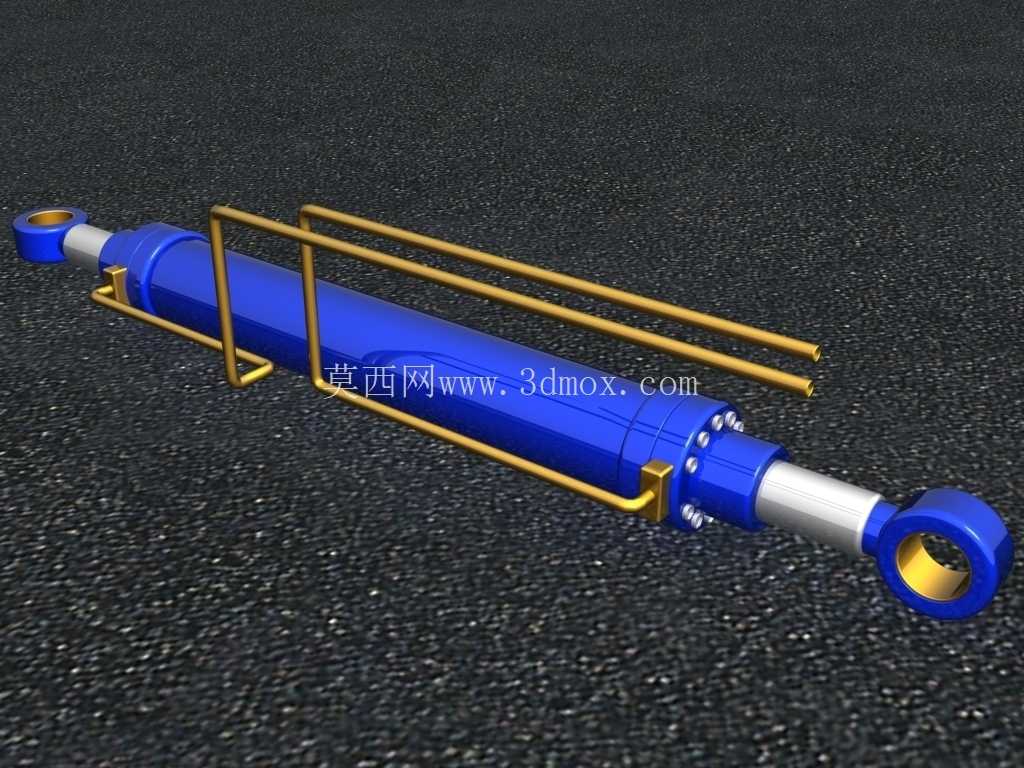

　　缸体外部附带的两根平行旁通管路是为了实现活塞的有杆腔、无杆腔油液导通，配合外部的液压阀组可以控制活塞的伸出、缩回动作，旁通管采用沿缸筒轴向平行布置的结构，通过管夹固定在缸筒外壁，既可以缩短管路长度、减少管路沿程压力损失，也能避免设备作业过程中旁通管被外部杂物剐蹭、碰撞损坏，提升管路的防护等级。活塞杆表面做了硬化处理，和缸筒配合的位置设置了多道密封结构，包括防尘圈、轴用密封圈、导向环，其中防尘圈布置在最外侧，避免作业环境里的粉尘、泥沙进入缸筒内部划伤密封面和活塞杆表面，导向环采用耐磨非金属材质，既可以给活塞杆提供径向支撑，也能避免金属部件直接接触产生磨粒磨损，延长密封件的使用寿命。

　　从安装边界来看，两端耳环的中心距是选型时的核心安装尺寸，活塞的行程决定了执行端的最大位移量，选型时需要根据实际作业的动作行程预留5%到10%的余量，避免活塞运行到行程端点时出现刚性撞击；缸筒的外径尺寸决定了油缸的径向安装空间，旁通管的外伸尺寸也需要纳入安装空间的核算范围，避免安装时和周边的结构件产生干涉。在实际工况应用中，这类液压活塞常配套在小型装载机的动臂举升回路、挖掘机的斗杆驱动回路、环卫设备的举升机构、农用机械的农具翻转机构里，工作时液压站输出的压力油进入无杆腔时，活塞在油压作用下带动活塞杆伸出，输出推力驱动负载动作；压力油切换进入有杆腔时，活塞杆缩回，带动负载复位。

　　设计过程中，缸筒的壁厚需要根据系统最高工作压力核算，保证足够的耐压强度，避免高压工况下缸筒出现鼓胀、开裂；活塞和缸筒内壁的配合间隙需要控制在合理范围，间隙过大会导致内泄漏增大、容积效率降低，间隙过小则会增大活塞运动的摩擦阻力，甚至出现热胀卡滞的问题。耳环的铰接孔轴线需要和缸筒、活塞杆的轴线保持严格的垂直，否则安装后会出现活塞杆别劲的问题，加速密封件和导向套的磨损。外部的防护架结构是针对户外恶劣作业场景设计的，可以阻挡作业过程中飞溅的碎石、硬物直接撞击缸筒和旁通管路，在矿山、建筑工地这类作业环境复杂的场景里，这种带外置防护的结构比光杆油缸的抗损坏能力提升很多，能有效降低设备的现场故障停机概率。另外，活塞杆伸出端的耳环和活塞杆采用螺纹连接加防松销的固定形式，避免大负载往复动作过程中连接螺纹出现松脱，保证动力传递的可靠性。
