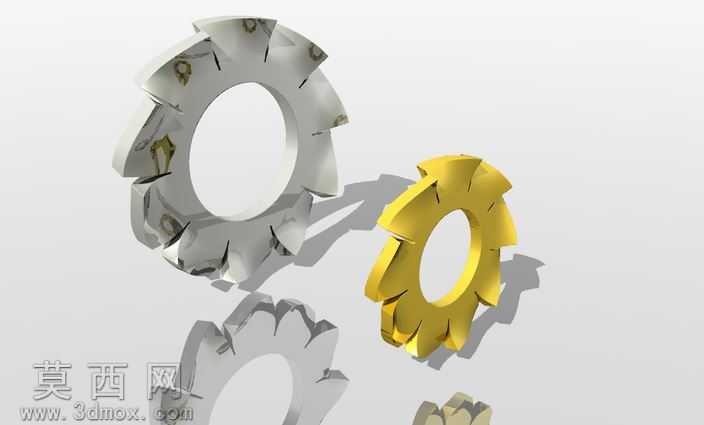

DIN6798A外齿锯齿锁紧垫圈三维模型

本模型为DIN6798A标准外部牙锯齿锁紧垫圈全系列规格三维模型，建模过程严格遵循德标DIN6798A的尺寸公差要求，覆盖M1.6至M30全系列常用螺栓适配规格，包含M1.6、M2、M2.5、M3、M3.5、M4、M5、M6、M7、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30共二十个规格的完整模型。建模阶段采用参数化设计思路，以垫圈公称内径为基础驱动参数，同步关联外径、齿高、齿距、料厚、倒角尺寸等关联参数，确保每个规格的齿形数量、齿尖角度、内外径同轴度完全符合标准要求，所有齿形采用均匀阵列特征生成，保证每片垫圈的外锯齿周向分布均匀无偏差，齿尖锋利度与实际冲压加工成品的结构特征一致。材质设置参考65Mn弹簧钢的物理属性，赋予金属哑光钢质材质，渲染阶段采用柔和的环境漫反射光源，清晰呈现垫圈的环形基体结构、外圆周均匀分布的锯齿防松结构、以及垫圈上下端面的平整特征，同时通过不同视角的排布展示全系列规格的尺寸梯度变化，直观呈现不同公称规格对应的垫圈尺寸差异。模型结构完整还原了外齿锯齿锁紧垫圈的核心防松结构：外圆周的锯齿在装配时会嵌入被连接件表面与螺栓头/螺母支承面，通过齿尖的咬合作用阻止紧固件相对转动，实现优异的防松锁紧效果，模型的齿形角度、齿深参数完全匹配标准要求，可直接用于紧固件装配仿真、工装设计校核、产品装配干涉检查等场景。建模过程中对垫圈的边缘倒角、冲压圆角等工艺特征做了还原，避免出现尖锐直角等不符合实际加工工艺的结构，所有模型均为实体建模，无破面、无重叠面、无几何错误，可直接导入各类三维软件进行后续的装配、仿真、工程图导出等操作，能够满足机械设计过程中对标准紧固件三维模型的使用需求，帮助设计人员快速完成装配体的搭建，无需自行重复绘制标准件模型，提升设计效率。
