M10尼龙锁紧防松六角螺母三维设计

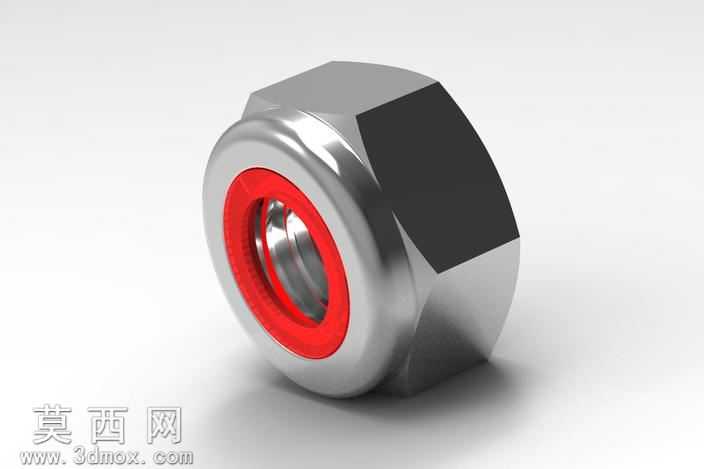

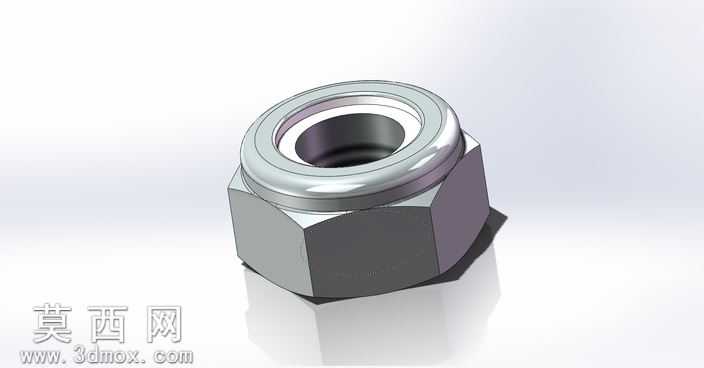

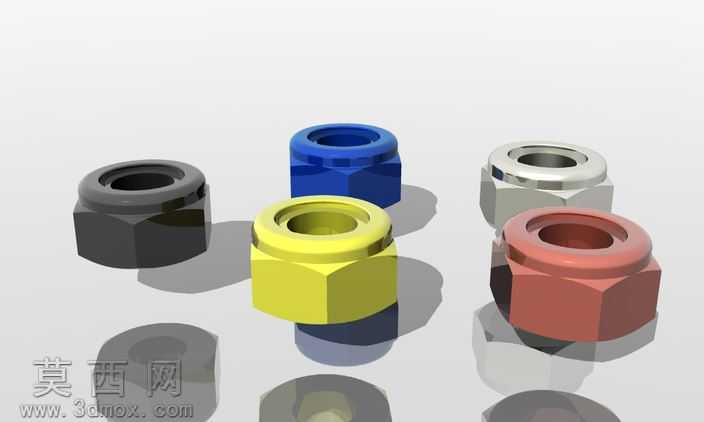

本作品为M10规格尼龙锁紧防松六角螺母的三维参数化建模成果，建模过程严格遵循公制紧固件的通用尺寸规范，先通过草图绘制正六边形的六角主体轮廓，标注对边宽度、对角尺寸等核心参数，采用拉伸凸台命令生成六角基体结构，随后在基体中心绘制螺纹底孔草图，通过螺旋线扫描切除的方式生成标准M10内螺纹结构，保证螺纹参数与通用公制螺纹完全匹配。在螺母上端的锁紧嵌件部分，单独绘制尼龙圈的安装槽结构，通过拉伸切除生成环形嵌装凹槽，再单独建模尼龙锁紧圈实体，将其与金属六角基体完成装配配合，还原尼龙圈与内螺纹的过盈配合结构，这一结构是该类螺母实现防松功能的核心，当螺栓拧入时尼龙圈会产生弹性变形抱紧螺纹牙型，增大螺纹副间的摩擦力，实现振动工况下的防松效果。材质设置上，金属六角主体采用镀锌碳钢材质，调整材质的金属度、粗糙度参数，还原镀锌层略带哑光的银白金属质感，边缘倒角处添加细微的高光反射效果，模拟机加工后倒角的光亮质感；上端的尼龙锁紧圈采用工程尼龙材质，设置较低的金属度与适中的粗糙度，还原尼龙材质略带半透明的哑光非金属质感，区分金属与非金属部件的视觉差异。渲染阶段采用工作室柔和布光方案，主光源从侧上方45度投射，突出六角面的棱边转折与金属反光，辅助光源补亮暗部避免结构细节死黑，添加地面接触阴影增强模型的真实立体感，同时在螺母底部添加微弱的反射效果，模拟光滑展示台面的视觉效果。建模过程中对螺母的所有棱边添加了符合工艺要求的微小倒角，去除尖锐棱角还原实际机加工产品的工艺特征，整体模型结构完整，各部分尺寸比例协调，既还原了尼龙锁紧螺母的实际结构特征，也通过材质与渲染设置清晰展现了产品的外观特点，可用于机械装配模拟、紧固件选型展示、产品宣传演示等多种场景。
