带置物层零件收纳铝型材工作台

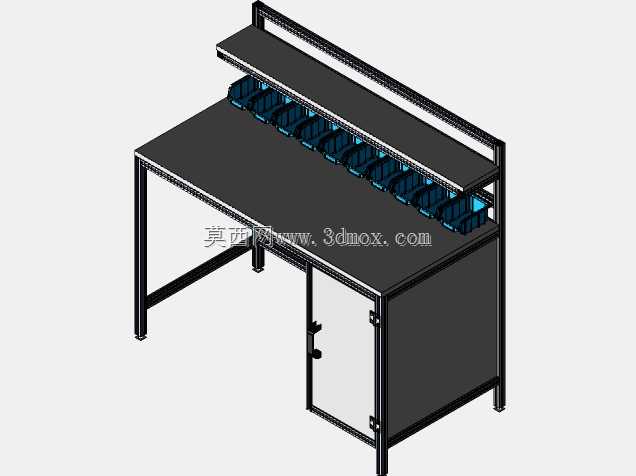

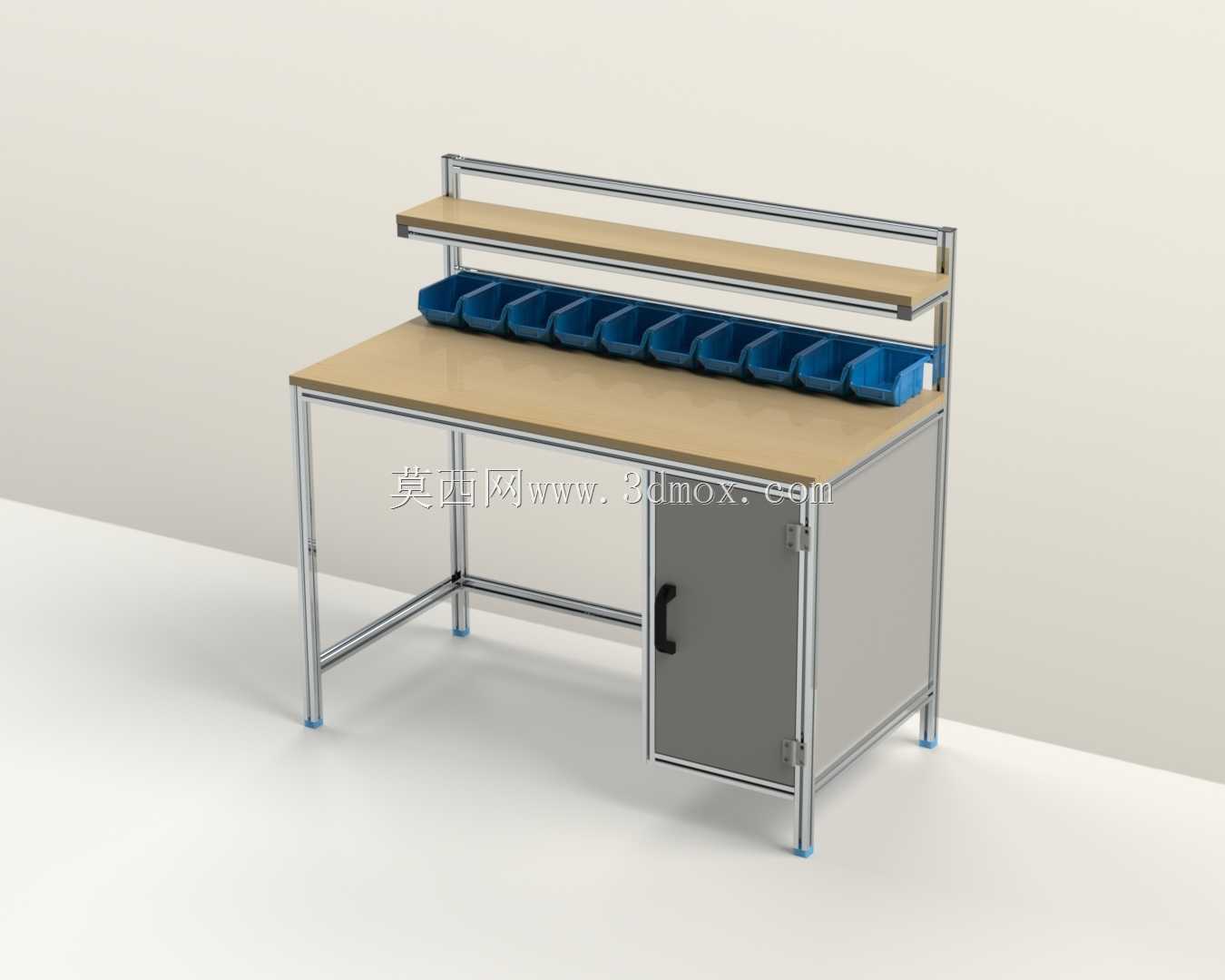

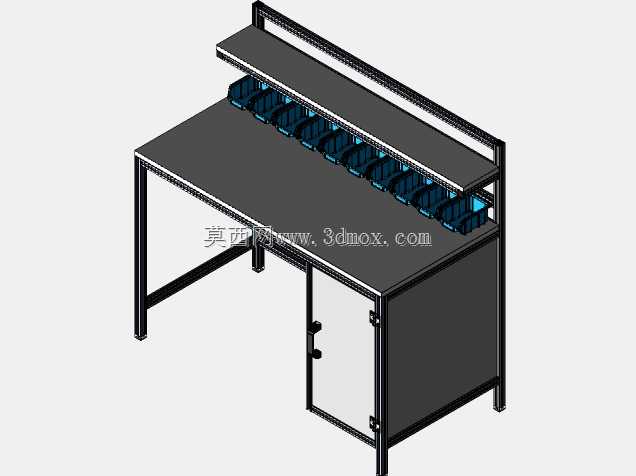

车间现场的常规工作台常出现台面承重后型材框架变形、零件收纳区取放动线交叉、底部储物柜门开合刮擦地面的问题，这款铝型材工作台在结构优化阶段就针对这些现场痛点做了针对性调整。30x30mm规格的铝型材框架连接节点处，没有采用常规的直角角码直接拼接，而是在竖向型材与横向横梁的衔接位置嵌入了隐藏式内置连接件，避免外露角码堆积灰尘、剐蹭操作人员衣物的同时，让框架整体抗扭强度提升近两成，即便台面单侧放置较重的工装夹具，也不会出现框架侧倾的隐患。台面选用的是高密度复合防火板，边缘做了2mm的PVC封边圆弧处理，既避免尖锐边角磕碰伤人，也能防止车间内的切削液、油污渗入板材内部造成发胀分层。台面上层的置物层采用了前后错位的高度设计，靠后侧的置物板抬高25mm，放置常用的作业指导书、小型量具时不会被前侧的零件盒遮挡视线，前侧的零件盒导轨做了1.5度的内倾角度，蓝色分隔零件盒抽拉时不会因为工作台轻微晃动滑落，每个零件盒的卡位都预留了0.2mm的装配公差，即便型材切割存在微小的尺寸误差，也能保证零件盒顺畅抽拉不卡滞。底部的单开门储物柜采用了铝型材门框搭配高密度板材的结构，柜门合页选用的是可调式阻尼合页，安装时可以根据地面的不平整情况微调柜门的上下间隙，避免柜门开合时刮擦地面，柜体内部分隔没有做固定层板，而是预留了可调节的层板托卡位，可以根据存放的工具、物料尺寸灵活调整层板高度。框架底部的脚杯选用了防滑橡胶底座，每个脚杯都有15mm的高度调节行程，即便车间地面存在3mm以内的高低差，也能通过调节脚杯让整个工作台保持水平，避免台面上的精密量具因为台面倾斜出现测量误差。上层置物架的护栏采用了圆型不锈钢管，没有选用棱角分明的方管，操作人员起身拿取物料时即便碰到护栏也不会造成磕碰划伤，护栏与铝型材立柱的连接采用了快拆式结构，后续如果需要放置更高的物料，可以快速拆卸护栏调整空间。
