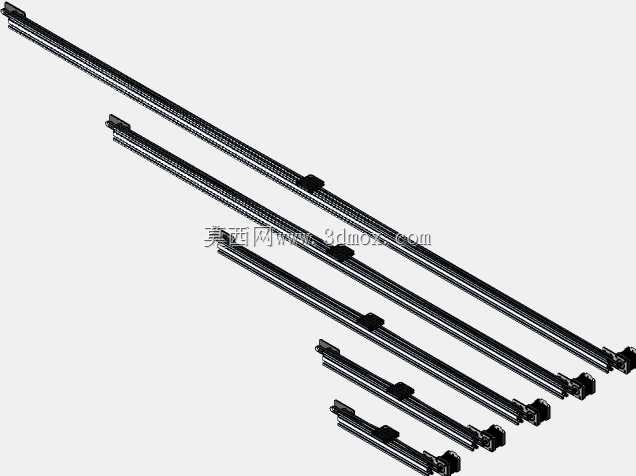

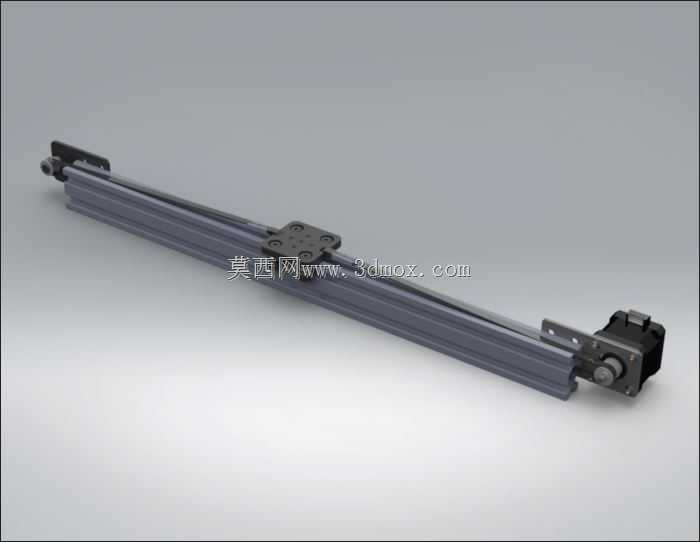

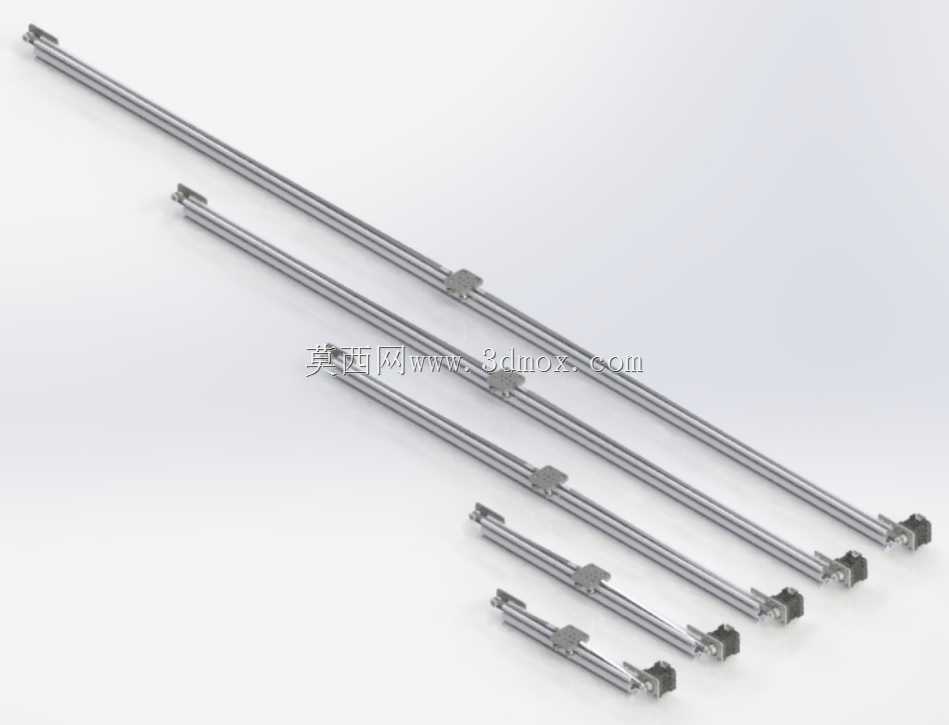

Nema17V型槽皮带驱动直线执行机构

皮带张紧力的动态衰减是长行程线性执行机构最容易被忽略的加工适配隐患，这款V型槽皮带驱动执行机构在型材槽道的公差匹配上做了针对性的适配调整。常规同步带模组在高速往复运行三百小时后，张紧轮侧的皮带蠕变量会超过0.2mm，直接导致重复定位精度漂移，这款结构把V型槽的导向面和皮带承托面做了共面加工，型材挤出阶段就把槽道的直线度公差控制在每米0.05mm以内，省去了后续二次铣削的加工工序，也避免了装配时反复修磨垫片的繁琐步骤。滑座和皮带的压合位置没有采用常见的齿面咬合压板，而是做了嵌入式的V型凸台卡接，压合时皮带的齿根完全嵌入凸台间隙，不会因为长期往复拉扯出现齿面剥离的问题，滑座底部的导向轮和型材V型槽的配合间隙预留了0.03mm的热膨胀余量，在40摄氏度的连续运行工况下，导向轮不会因为铝型材热胀出现卡滞异响。驱动端的Nema17电机安装座和型材端面采用了止口定位，止口的配合公差选了H7/h6的间隙配合，装配时不需要打表找正就能保证电机输出轴和主动带轮的同轴度，主动带轮的轮槽和皮带齿形做了修形适配，齿顶预留了0.1mm的避让间隙，高速传动时不会出现齿根干涉的噪音。从动端的张紧结构没有采用外露的调节螺栓，而是把张紧滑块藏在型材内腔，调节时只需要从端面拧动内六角螺栓就能完成张紧力调整，外部没有突出的结构件，不会在设备集成时和周边走线、外围护板产生干涉。滑座上的安装孔位做了等距标准化排布，孔位间距和主流工业铝型材的安装孔距完全匹配，加装负载板、传感器支架的时候不需要额外做转接板，直接用内六角螺栓就能完成固定。皮带内侧的导向筋和V型槽底部的导向槽完全贴合，运行时皮带不会出现左右窜动的问题，哪怕是垂直安装的工况下，皮带也不会因为自重下垂出现脱齿的情况。型材表面做了硬质阳极氧化处理，表面硬度达到HV400以上，导向轮长期滚动摩擦也不会出现明显的磨痕，不需要定期涂抹润滑脂，维护成本比直线导轨式的线性模组低六成以上。
