小型拖拉机配套四轮指盘式干草耙

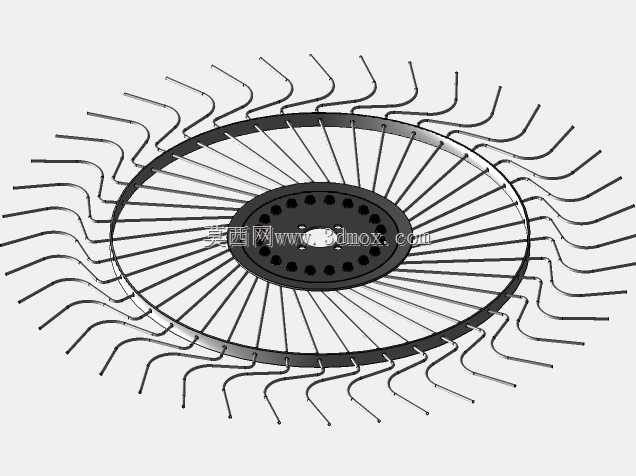

丘陵地块小马力拖拉机挂接搂草机具时，常出现机架共振抖晃、指盘贴地压力不均的问题，草条铺放凌乱还容易漏搂，这款四轮指盘式干草耙在结构优化上做了不少针对性调整。主梁采用三段弯折的变截面矩形管设计，没有用等径直管通铺，靠近牵引架的中段管壁加厚2mm，向两侧指盘延伸的臂段逐步减薄，既保证挂接处能承受拖拉机起步的瞬时冲击，又不会让两端悬臂过重压陷松软草场地表。四个指盘的安装座不是统一焊死在主梁上，每个座都预留了15度的摆动间隙，搭配内置的碟形弹簧组，遇到田埂、小土块时指盘能自主抬升避让，不会硬别弯弹齿。弹齿的弧度做了三次迭代修正，原先的等半径圆弧齿在搂取倒伏长牧草时容易勾草缠轴，现在改成根部小弧、齿尖大弧的变曲率形态，齿尖还做了3mm的上翘折边，贴地滑过时不会扎进土层带起泥块，牧草顺着齿面滑向中心集草区的阻力更小。牵引架的挂接孔做了腰型槽设计，适配不同马力段拖拉机的后悬挂高度，不用额外加装转接垫块，挂接时对准插销就能完成锁定，现场调试时间能缩短近一半。主梁下方的支撑轮采用窄幅实心橡胶轮，轮面做了横向防滑纹路，在铺满碎草的地表行走不会打滑侧移，支撑轮的高度调节螺杆带自锁卡槽，作业时不会因为震动自行移位导致搂草深度变化。指盘的辐条采用弹性钢丝而非刚性杆件，碰到石块等硬物时能瞬间形变卸力，不会出现辐条断裂崩飞的隐患，相邻指盘的重叠量控制在8厘米，既不会因为间隙大漏草，也不会因为重叠过多导致弹齿互相干涉磨损。机架表面做了喷塑处理，没有用普通喷漆，常年在露天草场地块作业也不容易被草汁、露水腐蚀锈穿，所有转动副的黄油嘴都引到了机架外侧，保养时不用钻到机具下方就能完成注脂。
