微型拖拉机配套四行精密播种作业装置

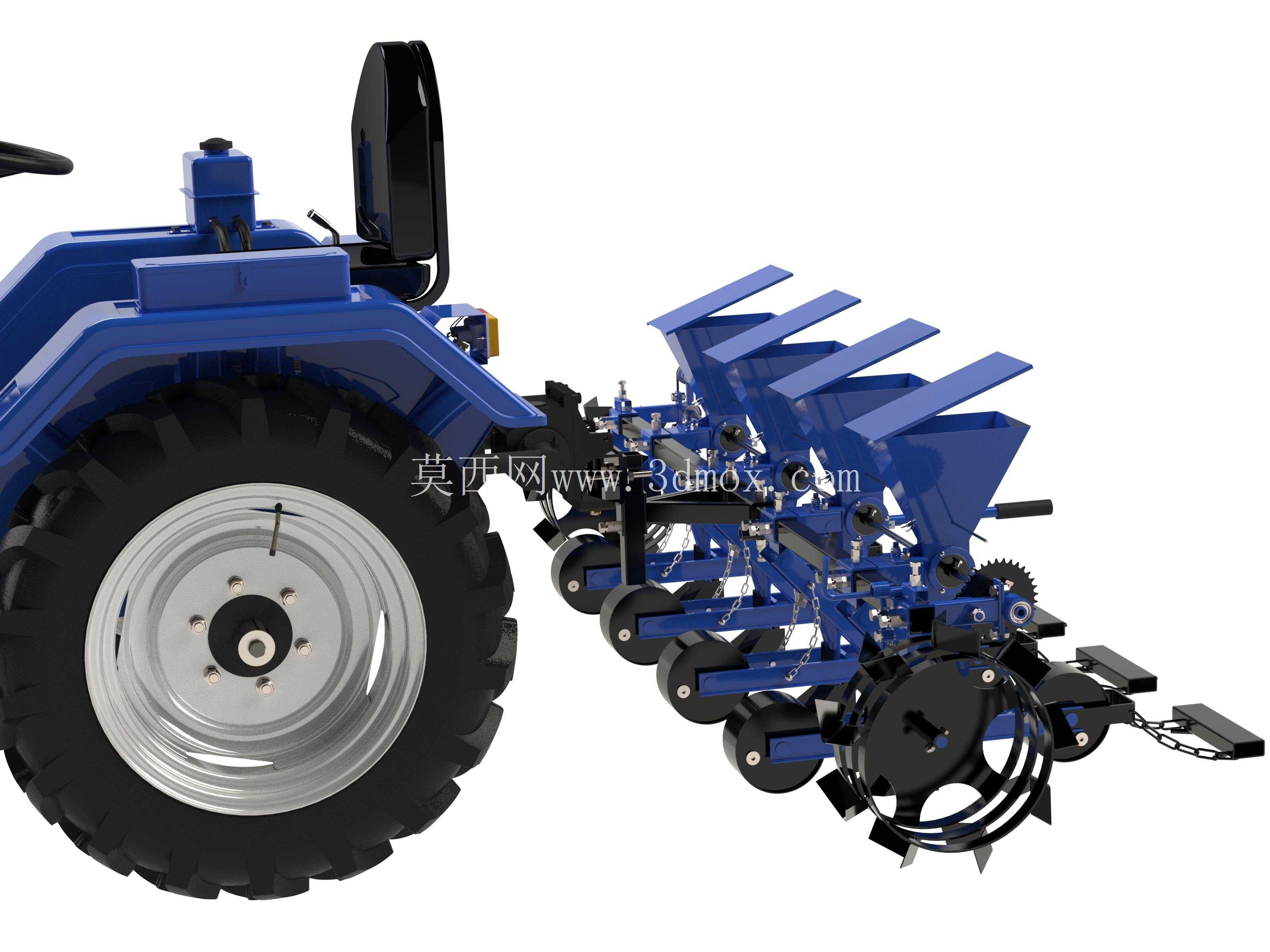

这套播种作业装置主要适配小马力微型拖拉机后置三点悬挂接口，针对丘陵、小块零散农田、大棚内部等大型播种机具无法进入的作业场景设计，可一次性完成开沟、定量排种、覆土、镇压多道工序，大幅降低小地块播种作业的人工投入，提升播种行距、株距的一致性，保障作物出苗后的通风透光条件，适配小麦、玉米、大豆、花生等多种旱地作物的条播、穴播作业需求，也可通过更换排种轮适配小颗粒蔬菜种子的精量播种。

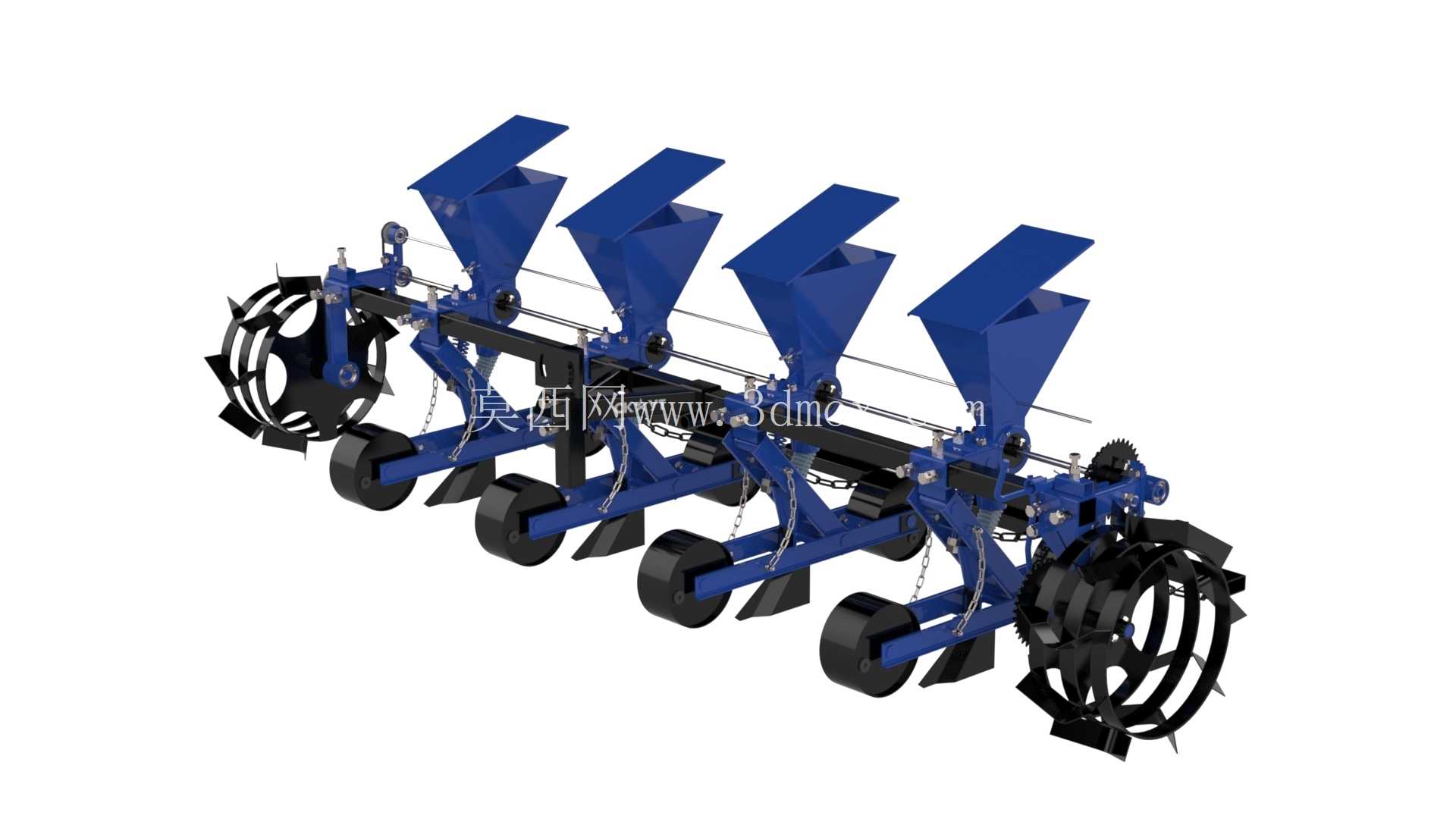

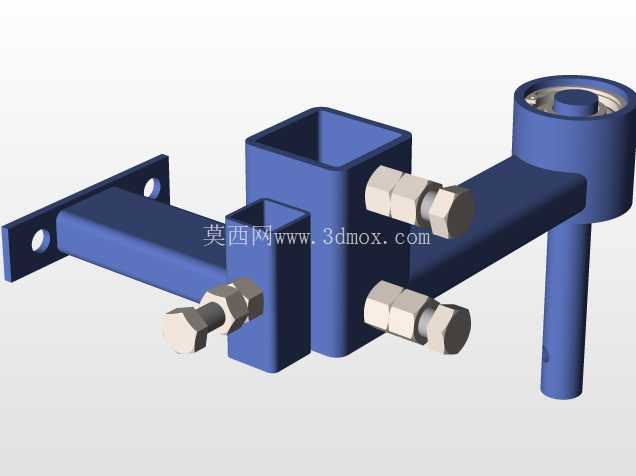

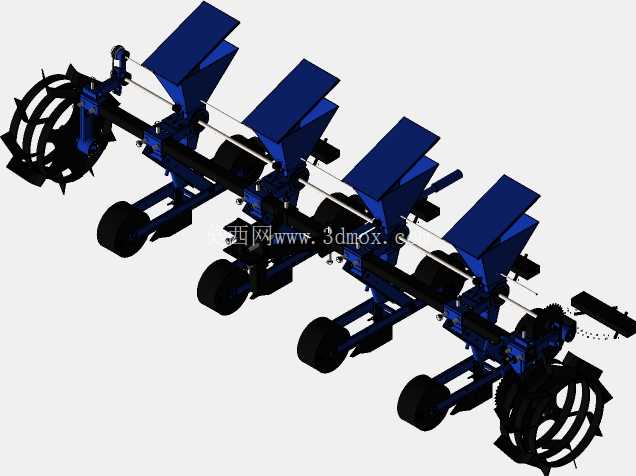

从结构设计逻辑来看，整机采用模块化横梁挂接思路，主承载梁采用矩形空心型钢焊接加工，所有功能单体均通过U型螺栓与主横梁连接，可根据不同作物的农艺要求灵活调整播种单体的间距，适配30cm到70cm不等的行距需求，无需对主框架做切割、焊接改动，调整作业参数时仅需松开U型螺栓滑动单体到指定位置后锁紧即可，适配不同区域、不同作物的种植农艺差异。整机横向最大展开宽度为2.2m，作业状态下纵向长度为1.1m，挂接后距离拖拉机后轮的最小安全距离为25cm，作业转弯时不会与拖拉机后轮发生运动干涉，运输状态下可将两侧地轮向上翻折，整机运输宽度可压缩至1.4m，满足乡村窄路通行、大棚入口进出的尺寸要求。

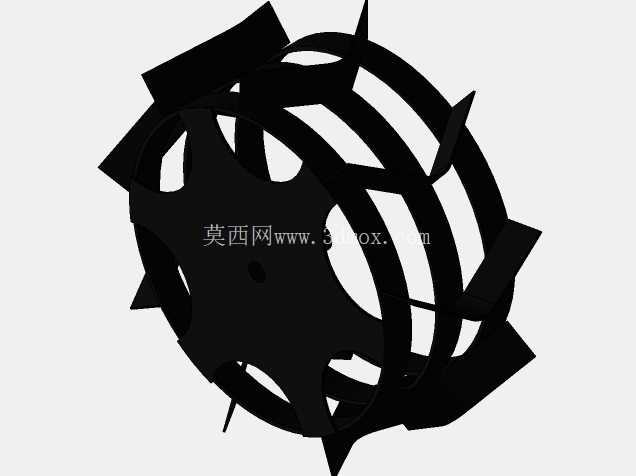

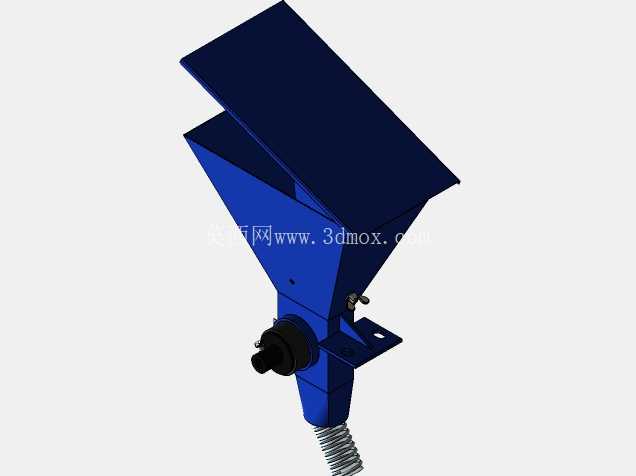

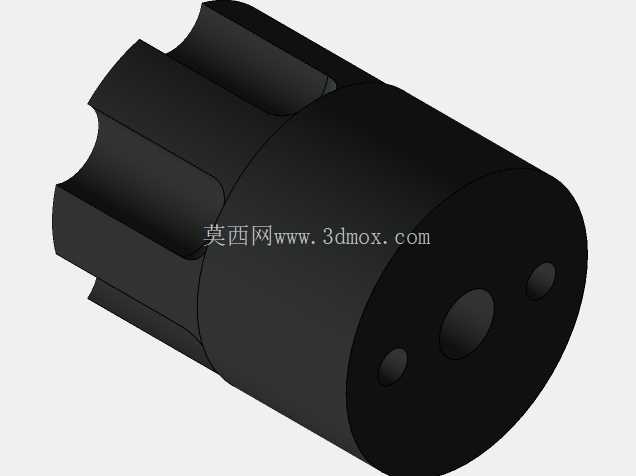

装置两端的驱动地轮采用镂空轮辐加抓地齿的结构设计，轮缘宽度12cm，作业时在自身重力作用下嵌入土层1-3cm，依靠地轮与土壤的摩擦力带动排种轴转动，避免打滑造成的漏播、播量不均问题，地轮轴承采用带防尘盖的深沟球轴承，可阻挡田间泥土、秸秆碎屑进入轴承内部，延长维护周期。每个播种单体对应独立的种箱、开沟器、覆土板、镇压轮，种箱采用倾斜壁面设计，倾角大于种子自然休止角，可保证种子在自重作用下持续流向排种器，不会出现种箱内种子架空、断流的问题，种箱容积为8L，单箱加满种子可满足2-3亩地的连续作业需求，减少作业过程中加种的频次。开沟器采用锐角锄铲式结构，入土角为22度，可在秸秆还田、少耕的地块顺利切入土层，不会被秸秆、杂草拥堵，开沟深度可通过单体上方的调节螺杆在2cm到8cm范围内无级调整，适配不同作物的播种深度要求。排种器采用外槽轮式结构，槽轮有效工作长度可通过侧边的调节手柄调整，以此控制单穴下种量，调整刻度直接对应不同作物的常规播量，操作人员无需反复试播即可快速完成播量校准。

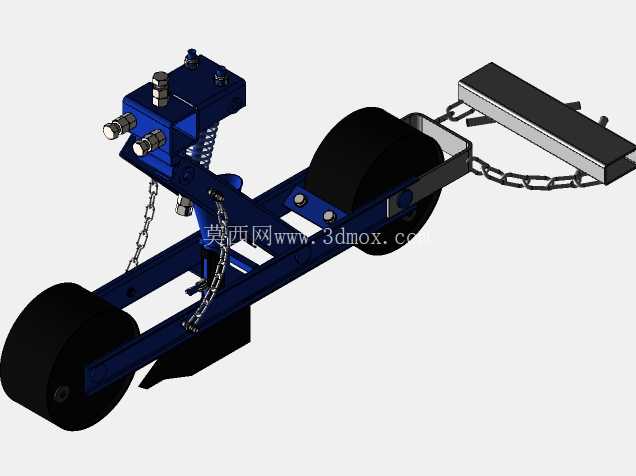

每个播种单体与主横梁的连接位置都设置了压力弹簧，可根据土壤硬度调整单体的下压力，保证在地表起伏不超过10cm的地块上，所有开沟器的入土深度偏差不超过1cm，避免因地表不平整造成的播深不一、出苗不齐问题。单体下方的镇压轮采用窄幅橡胶轮结构，播种后可将沟侧的土壤覆盖到种子上方并压实，保证种子与土壤紧密接触，减少土壤水分蒸发，提升种子发芽率，镇压轮的压紧力同样可通过弹簧调整，适配不同墒情的土壤作业需求。传动系统采用滚子链将地轮动力传递到主传动轴，再通过每个单体对应的链轮将动力分配到各排种器，链条张紧度可通过张紧轮调整，作业过程中链条不会因颠簸出现跳齿、脱链问题，所有链轮、链条位置都设置了护罩，避免田间杂草、秸秆缠绕传动部件。整机所有与土壤接触的部件均采用耐磨钢加工，表面做喷塑防锈处理，可适应田间高湿、多腐殖质的作业环境，减少锈蚀磨损，非作业季节存放时仅需清理表面泥土、对传动链条涂抹润滑脂即可，日常维护难度低。在建模过程中，所有运动部件都做了运动干涉检查，模拟作业状态下的地轮转动、排种轴转动、单体浮动行程，确认各部件在极限调整位置下都不会发生碰撞，挂接接口尺寸完全匹配国内主流微型拖拉机的后置悬挂参数，无需额外制作转接板即可直接挂接使用，安装时仅需将悬挂销插入对应孔位、锁好开口销，连接好传动链条即可投入作业，安装调试时间不超过半小时。
