田宫70167款单齿轮减速传动箱结构

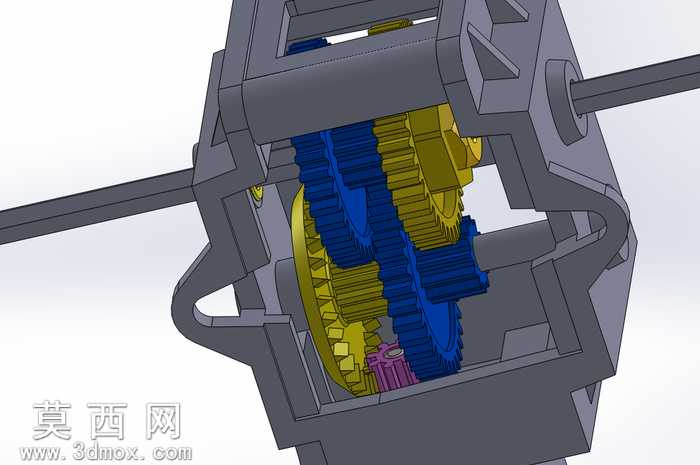

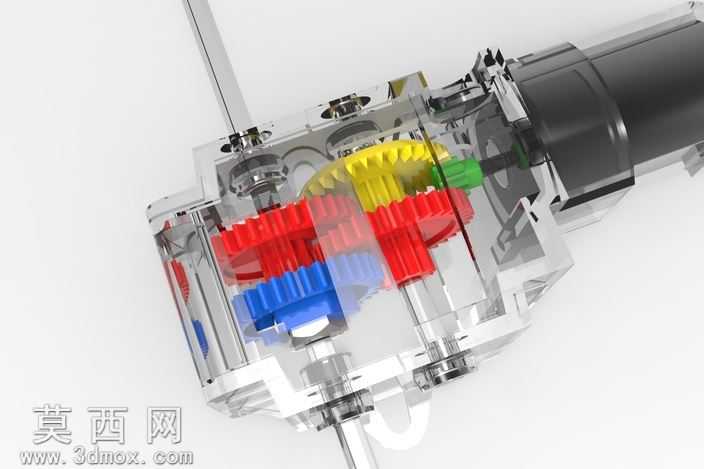

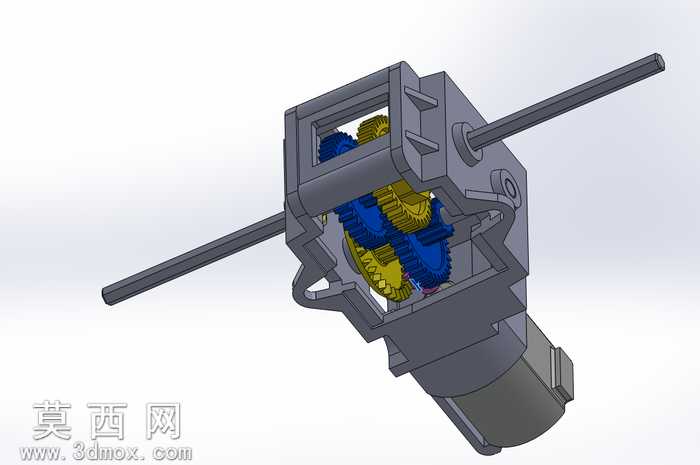

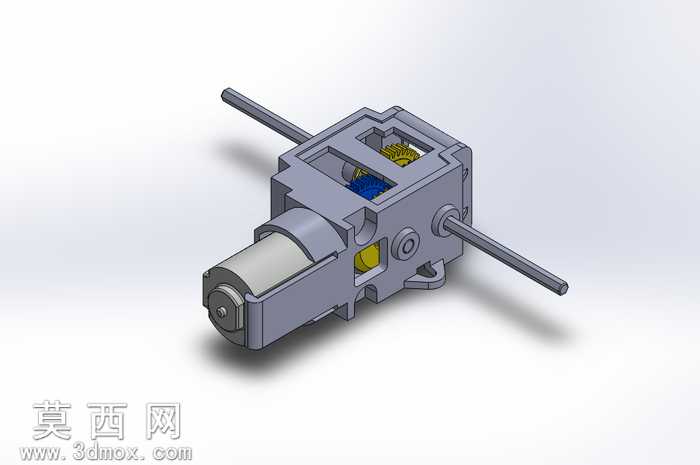

该作品为适配田宫70167套件的单齿轮箱三维建模成果，建模阶段严格遵循114.7:1的传动比设计要求，对齿轮箱的整体壳体、内部多级传动齿轮、输入输出轴、配套驱动电机安装位进行了1:1等比例还原。建模过程中未采用上下分体式壳体的常规简化设计，而是按照实物的一体式壳体结构进行特征绘制，对壳体表面的安装定位孔、轴系支撑凸台、齿轮啮合避让腔、电机固定卡槽等细节特征逐一进行参数化建模，确保所有装配尺寸与实物公差匹配，可直接用于装配干涉校验与结构验证。内部传动结构按照正确的齿轮啮合顺序排布，各级齿轮的模数、齿厚、啮合间隙均经过参数校核，保证动力从电机输入轴传入后，可经过多级齿轮减速后从双侧输出轴稳定输出，齿轮传动的正确比例完全符合设计要求，可直观演示减速增扭的传动逻辑。渲染阶段采用哑光工程塑料材质模拟齿轮箱壳体的实际质感，金属材质还原传动轴与齿轮的金属光泽，对齿轮啮合区域、轴与轴承配合位置做了细节质感区分，通过柔和的环境光影突出壳体的结构轮廓与内部传动件的层次关系，整体渲染效果清晰展现齿轮箱的内外结构特征。该模型可用于机械原理教学演示、田宫模型改装的结构参考、小型传动机构的设计选型参考，完整还原了该款齿轮箱的结构特点与传动特性，能够直观呈现小型减速齿轮箱的动力传递路径与结构设计逻辑，为相关小型传动装置的设计与改装提供精准的三维参考依据。
