宾得SMC50mm定焦相机镜头结构建模

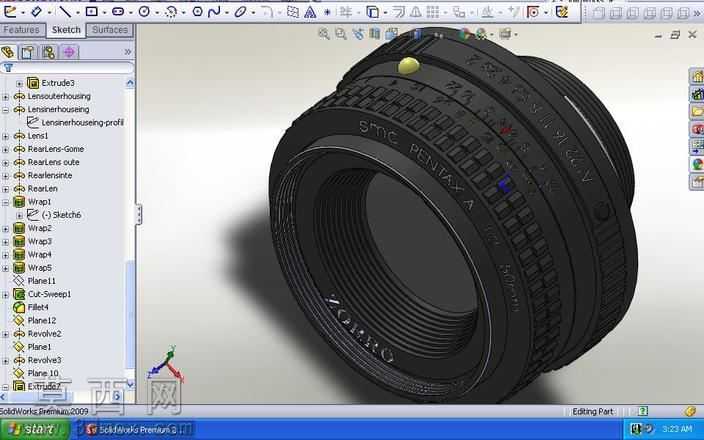

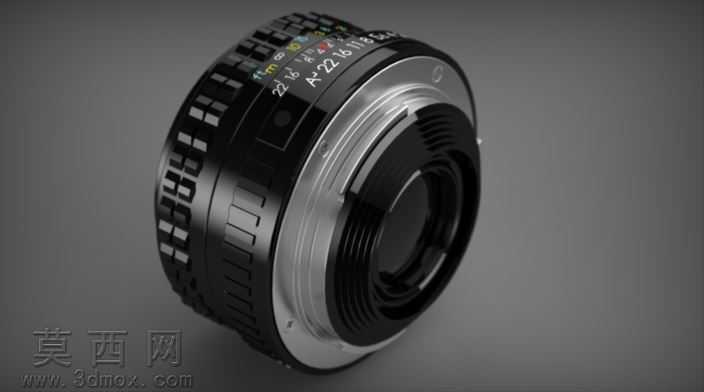

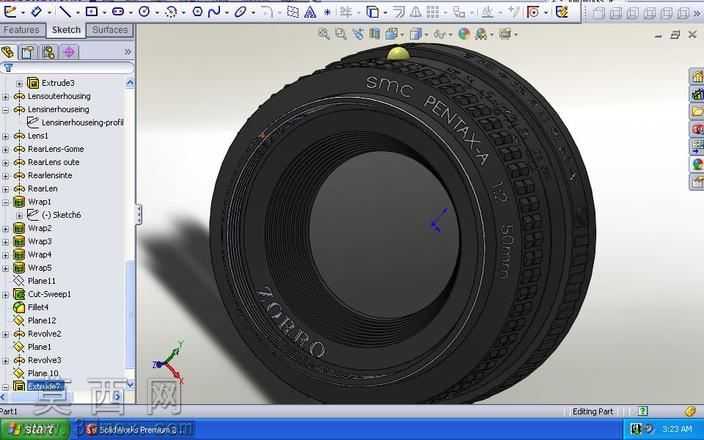

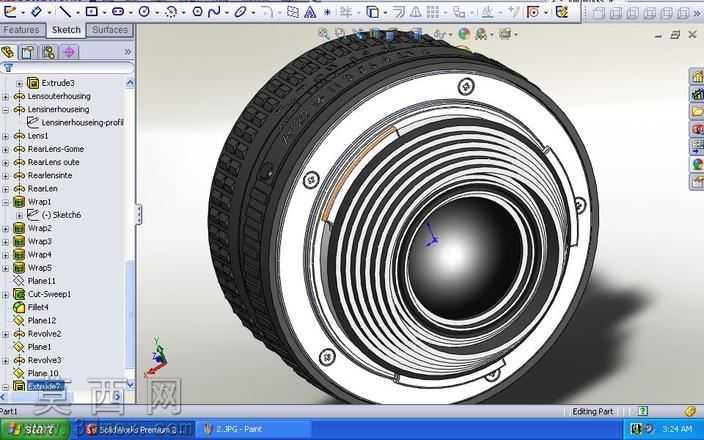

本作品为宾得SMC50毫米定焦相机镜头的三维参数化建模成果，建模过程依托SolidWorks平台完成，整体遵循真实镜头的工业设计逻辑与装配关系进行还原。建模初期先梳理定焦镜头的层级结构，将整体拆分为镜筒外壳、对焦环防滑结构、卡口定位组件、多组透镜固定环、内部隔光螺纹结构等独立模块，按照从外到内、从基准到细节的顺序逐步搭建特征。镜筒外壳部分采用旋转凸台特征生成主体轮廓，表面的防滑纹理通过圆周阵列的方式实现，每一处防滑齿的间距、深度都参考真实镜头的握持手感参数设置，保证外观还原度的同时兼顾结构合理性。卡口部分严格复刻宾得K卡口的定位点位、螺丝孔位与电子触点凹槽，通过拉伸切除与圆周阵列完成卡口法兰的细节制作，确保虚拟装配时卡口与机身的匹配逻辑符合真实产品的安装规范。内部透镜组部分按照50mm定焦镜头的光学结构排布，每一片镜片都通过旋转特征生成独立实体，镜片之间的隔圈、压环也单独建模，还原镜头内部的层层嵌套结构，镜筒内壁的消光螺纹采用螺旋扫描切除的方式制作，还原真实镜头的消光结构设计。建模过程中对各零部件的配合关系进行了完整约束，对焦环的转动行程、镜片组的移动逻辑都预留了运动仿真的参数空间，材质渲染阶段针对不同部件匹配对应材质：镜筒外壳采用磨砂硬质工程塑料材质，调节环采用带防滑纹理的橡胶材质，镜片采用高透光光学玻璃材质并添加轻微的反射与折射效果，金属卡口采用哑光镀铬金属材质，金属螺丝采用不锈钢材质，通过材质参数的调整区分不同部件的质感差异，最终渲染效果清晰呈现镜头的精密结构与外观细节，完整还原了这款经典定焦镜头的工业设计特征与内部构造逻辑。
