贝雷塔92FS手枪等比例结构复刻

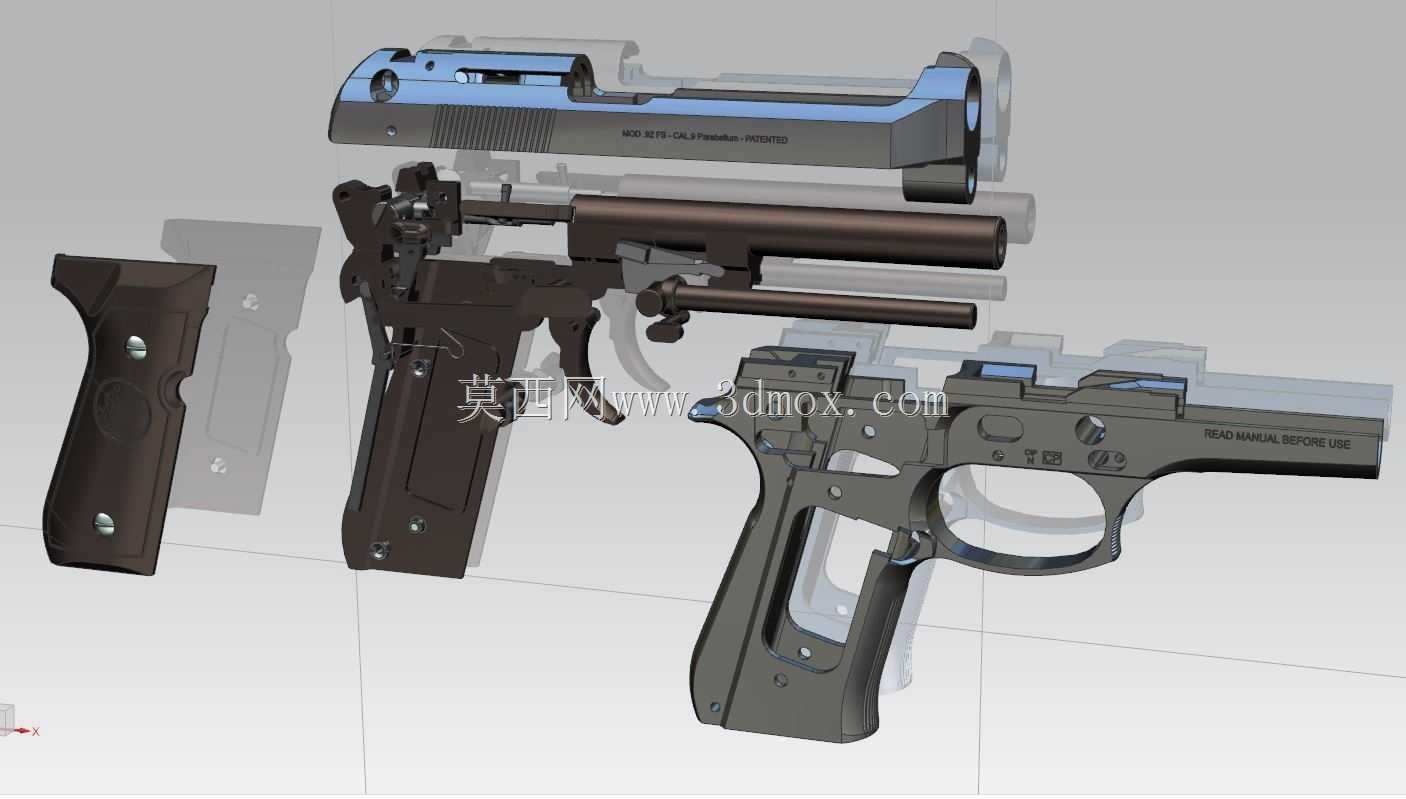

金属切削加工中常遇到薄壁套筒类零件的装夹变形问题，这款贝雷塔92FS的结构复刻刚好把这类痛点具象到了轻武器零件的加工场景里。套筒部分的长直导轨配合面，加工时如果夹持力过大会导致内孔圆度超差，后续和底把的导轨槽配合就会出现卡滞，复刻时特意在套筒内壁非配合面预留了0.2mm的工艺余量，精加工阶段采用轴向压紧的方式替代径向夹持，避免薄壁结构受挤压产生形变。握把片的曲面弧度贴合手型的同时，背面的定位沉孔和底把上的安装柱公差控制在0.03mm以内，既保证安装后没有旷量，又不会因为过盈配合导致握把片受力开裂，实际加工中采用先铣削曲面再钻定位孔的工序顺序，避免曲面加工时的切削震动让孔位偏移。扳机组件的联动结构里，扳机连杆和击锤的接触弧面需要做镜面抛光处理，不然连续扣动扳机时会出现涩感，复刻时没有直接做理想化的光滑曲面，而是在接触位置预留了0.01mm的磨损余量，模拟真实枪械使用后的磨合状态，装配时不需要额外修磨就能实现顺畅的扳机力反馈。枪管和套筒的配合段采用了小间隙配合，间隙控制在0.015mm到0.02mm之间，既保证枪管前后运动时不会出现晃动，又不会因为热胀冷缩导致卡壳，外露的枪管部分做了倒角处理，避免拆装时剐蹭套筒内壁的涂层。底把上的手动保险旋钮，定位凹槽的角度经过反复调整，转动时的段落感清晰，旋钮和底把侧面的平面度差控制在0.1mm以内，不会出现突出刮手或者凹陷过深不好操作的问题。弹匣插口的导入斜面做了15度的倾角，插入弹匣时不需要刻意对准就能顺滑卡入，弹匣卡笋的弹簧力度经过适配，按压力度控制在5N左右，既不会意外松脱弹匣，又能单手轻松操作。所有外露的金属棱边都做了0.3mm的圆角钝化处理，既还原了真枪的表面处理工艺，也避免三维打印或者数控加工后锐边划手的问题，套筒前后的防滑齿深度控制在0.5mm，齿间距1.2mm，拉动套筒时摩擦力足够又不会硌手。
