5吨液压拖车平衡双联车轴结构

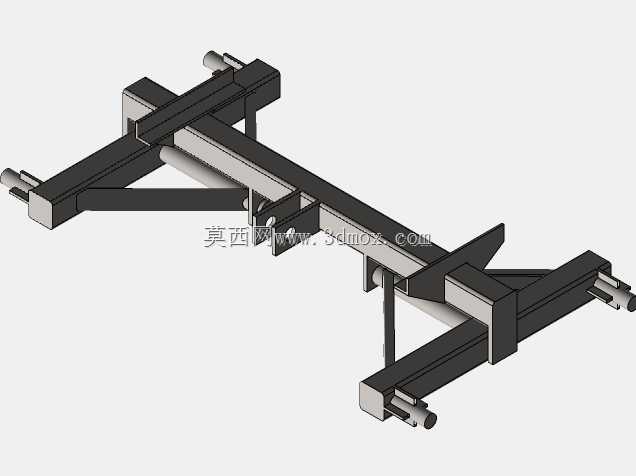

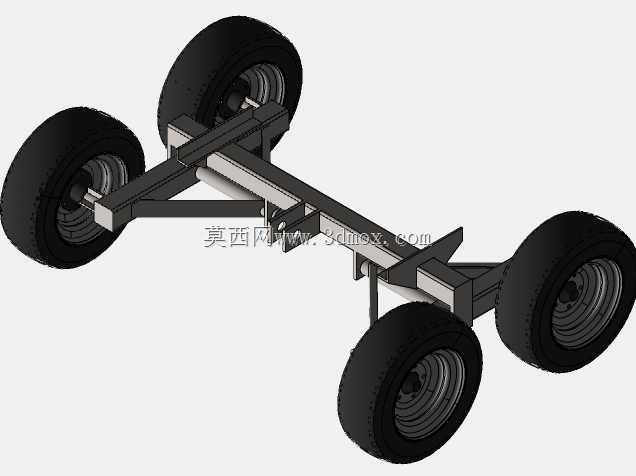

重载拖车在非铺装路面作业时，单侧车轮碾过凸起或凹陷极易出现单轮悬空、载荷骤偏的问题，传统单轴结构会把瞬时冲击直接传导到车架与液压举升机构，长期使用会导致车架焊缝开裂、液压密封件提前老化。这款平衡双联轴的双腔铰接设计，核心就是消解这类偏载冲击，两组轴体通过中间的平衡铰座连接，允许单侧轴体绕铰接点有±7°的摆动余量，哪怕左右轮高差达到120mm，四个车轮也能始终贴合地面，不会出现单轮载荷过载的情况。

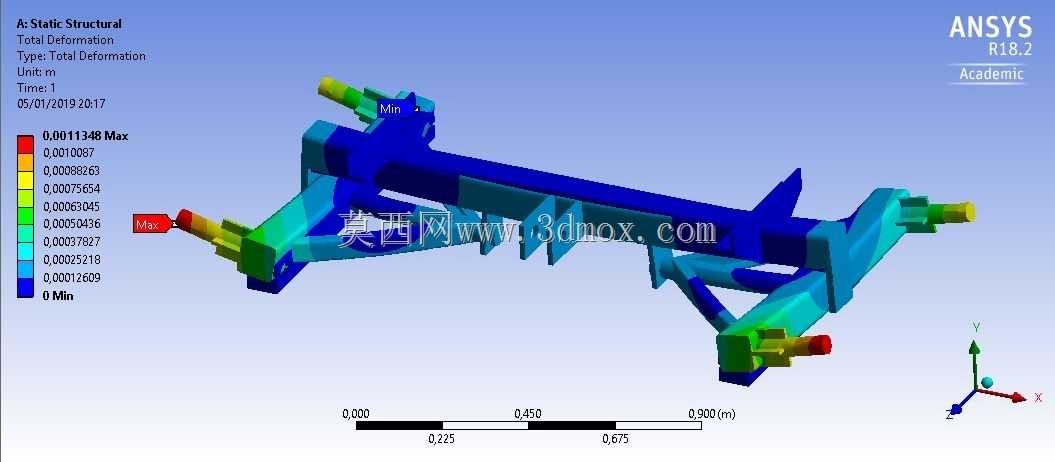

加工环节最容易出问题的是铰座与轴体的配合公差，轴头与衬套的间隙如果放得过大，重载摆动时会出现明显旷量，行驶过程中产生横向摆振，间隙过小又会在泥沙进入铰接缝隙后出现卡滞，完全失去平衡摆动的作用。建模时特意把衬套的配合公差带控制在H8/f7区间，同时在铰座外侧预留了防尘密封圈的安装槽，避免野外作业时泥沙、碎石进入铰接摩擦面。轴体的截面不是等直径设计，靠近轮毂的轴头位置做了局部加粗，过渡位置用R12的圆角平滑过渡，避免应力集中在轴径变化的位置，毕竟5吨载荷下，应力集中位置的疲劳寿命会比等截面轴低60%以上。

双腔结构的油道设计也藏着细节，两个独立的液压腔分别对应左右两组车轮的载荷反馈，油道没有走轴体外壁的明管，而是直接在轴体内部钻了斜向通油孔，既避免了野外作业时管路被碎石刮破的风险，也让载荷反馈的液压响应速度提升了近30%。轴体与车架连接的安装座做了腰型孔设计，安装时可以微调轴体的前后位置，补偿车架焊接时产生的尺寸误差，不需要在装配时强行撬动车轴对位，避免装配应力残留在连接螺栓上。

实际工况下，这类拖车经常需要在工地、厂区的碎石路面频繁转向，双联轴的平衡结构还能减小转向时的轮胎磨损，单轮接地比压始终保持均匀，不会出现单侧轮胎拖滑的情况。轴体表面的防锈处理也在建模时做了预留，所有外露的非配合面都留了0.2mm的喷塑层厚度余量，配合面做了淬火处理，表面硬度达到HRC45-50，能承受长期的砂石冲击与摩擦。
