可换爪式梯形螺纹螺旋夹紧夹具

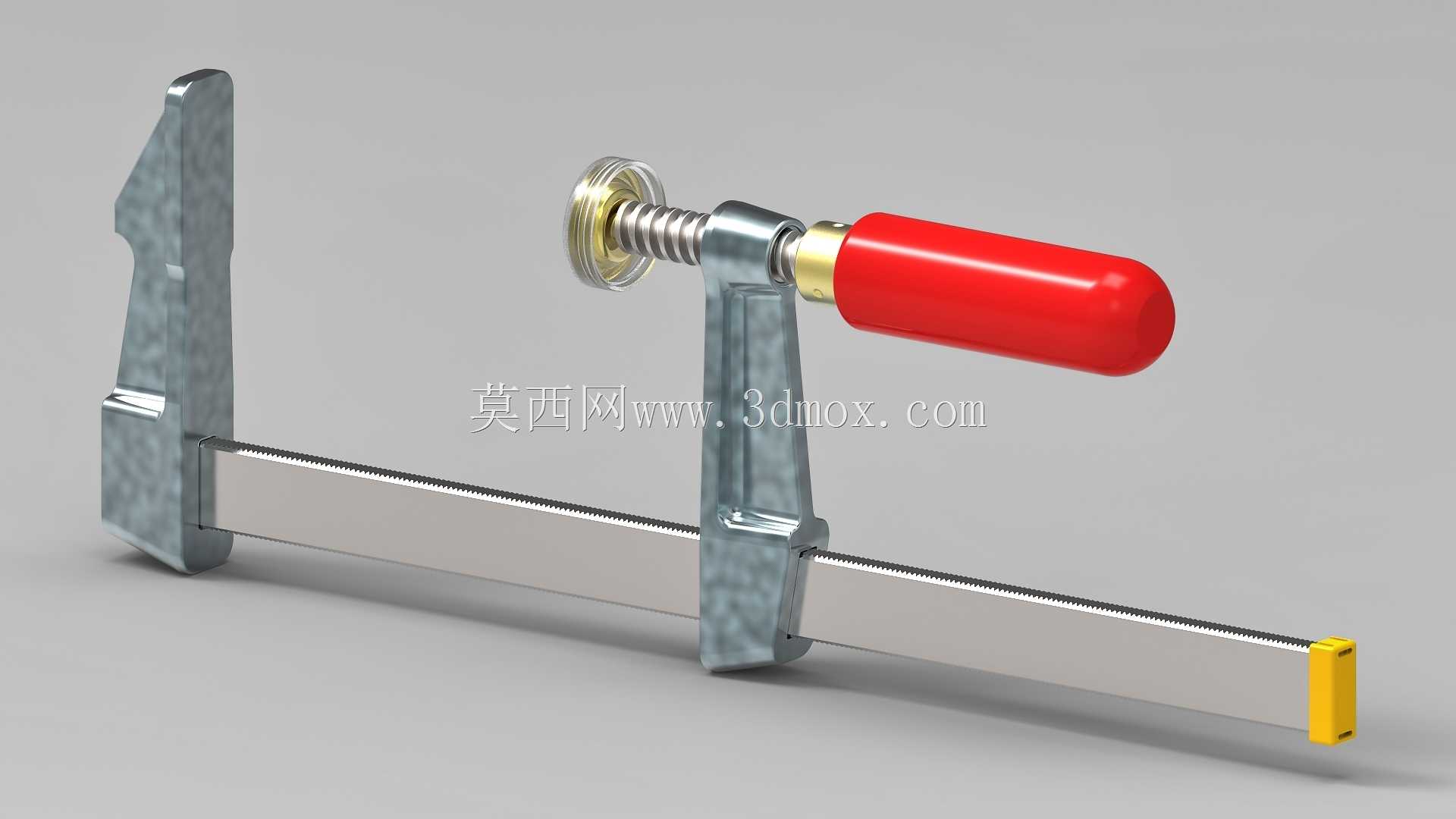

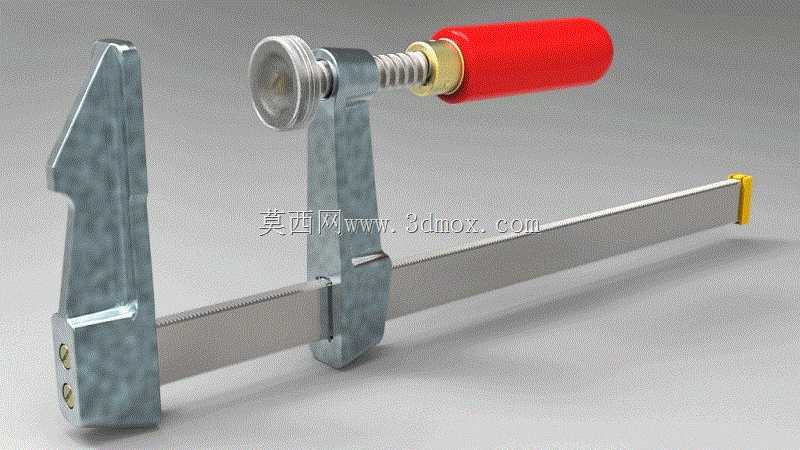

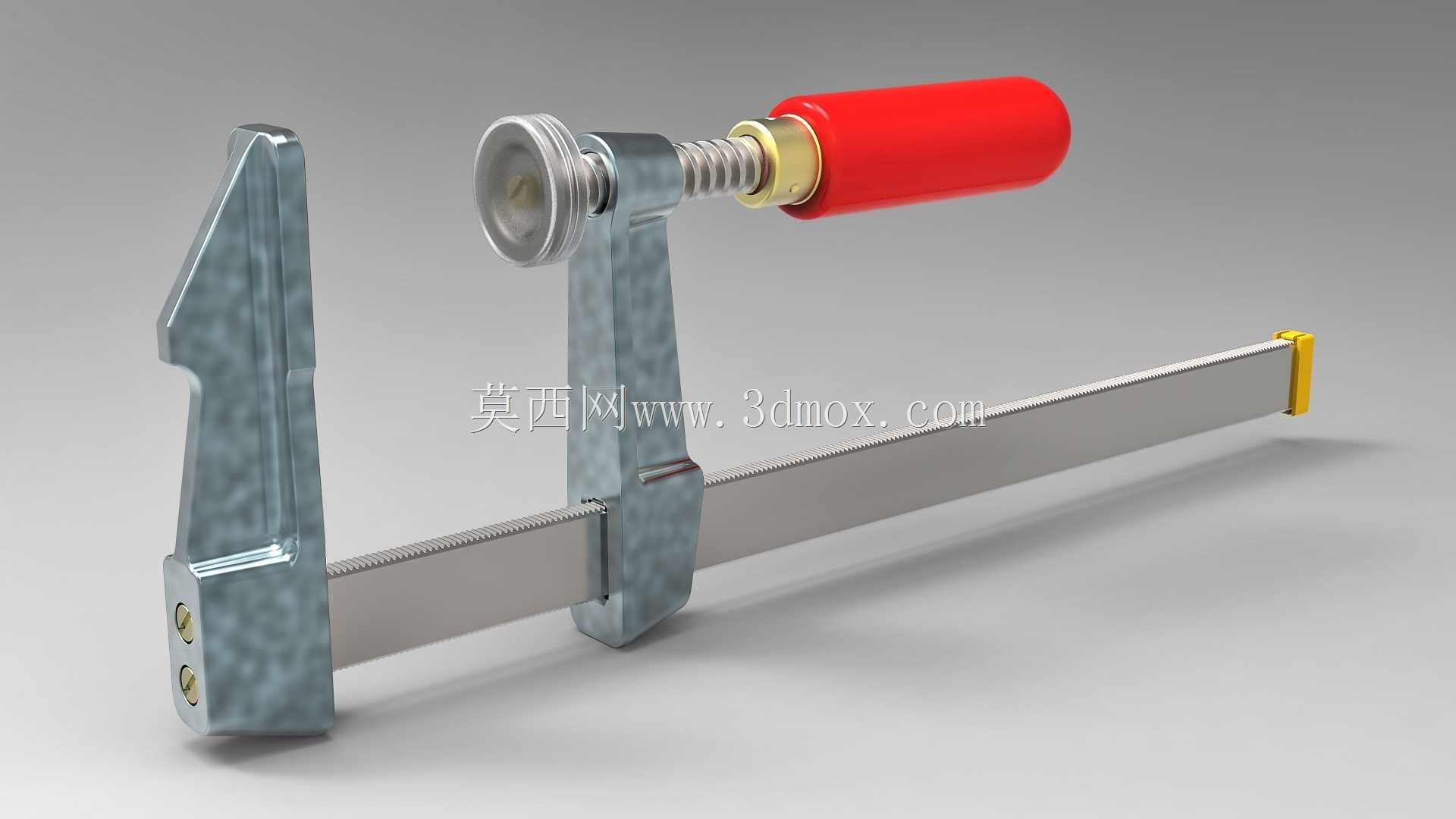

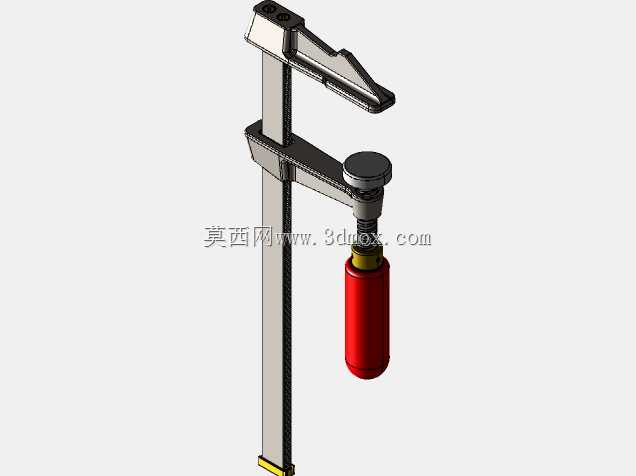

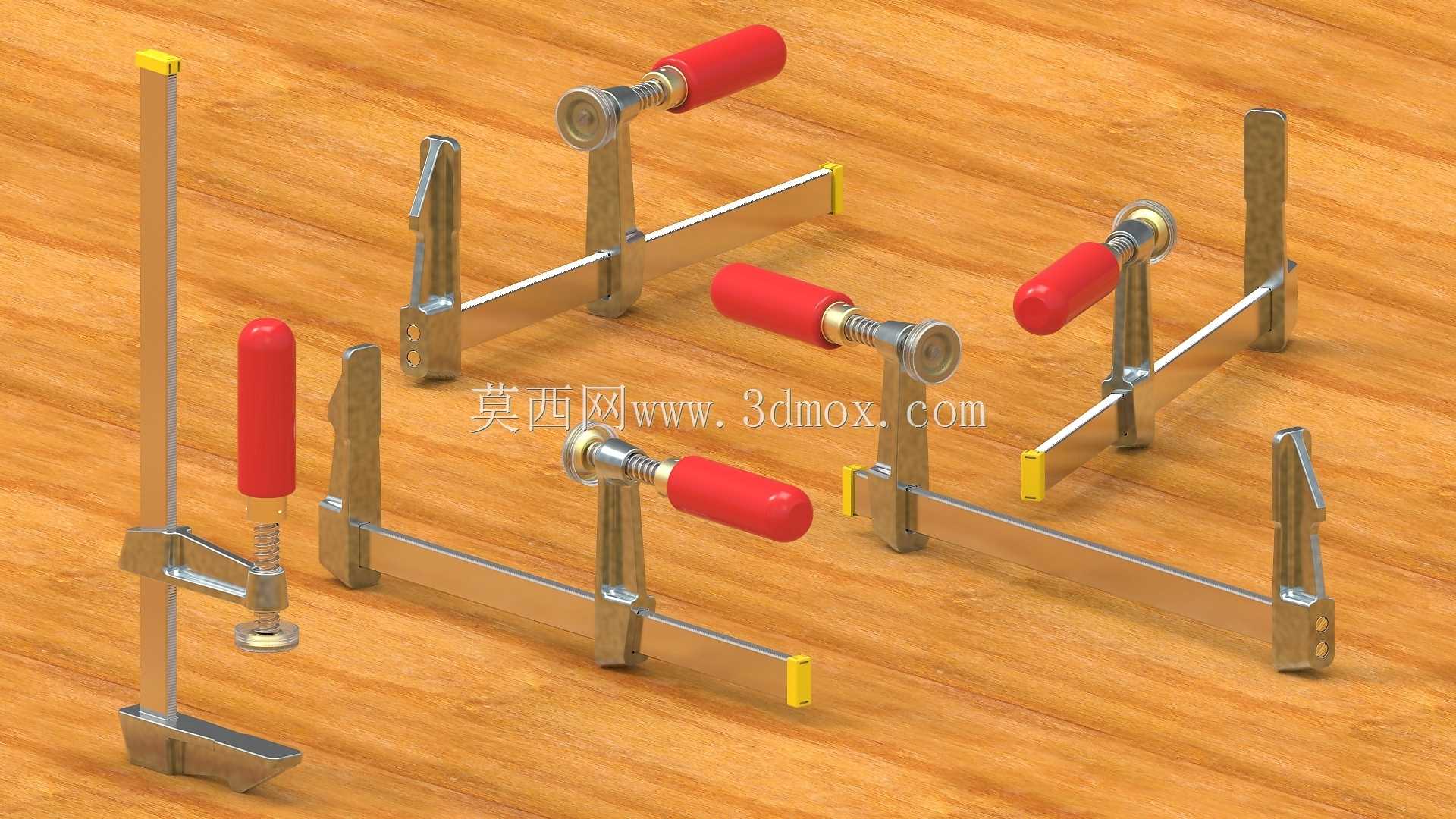

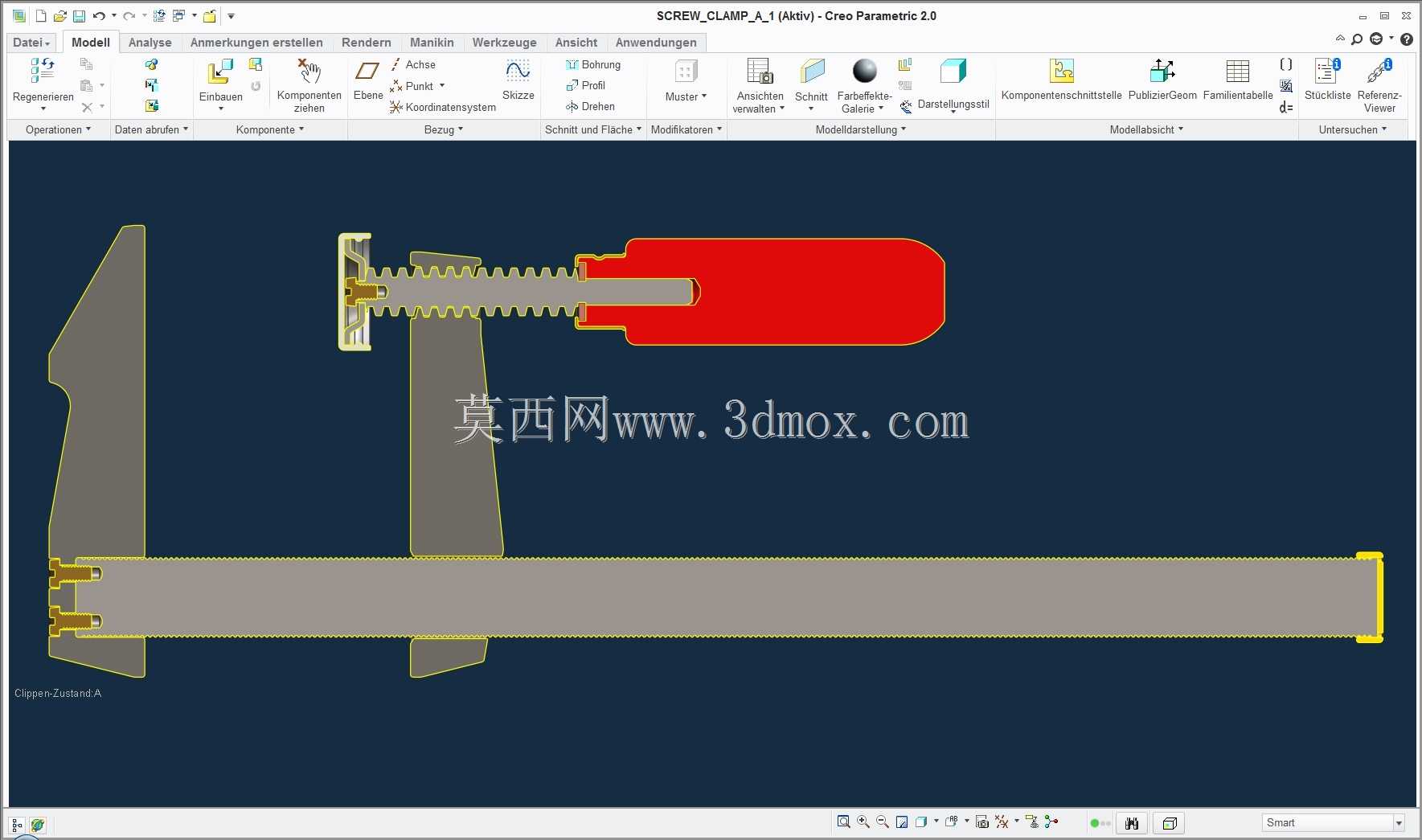

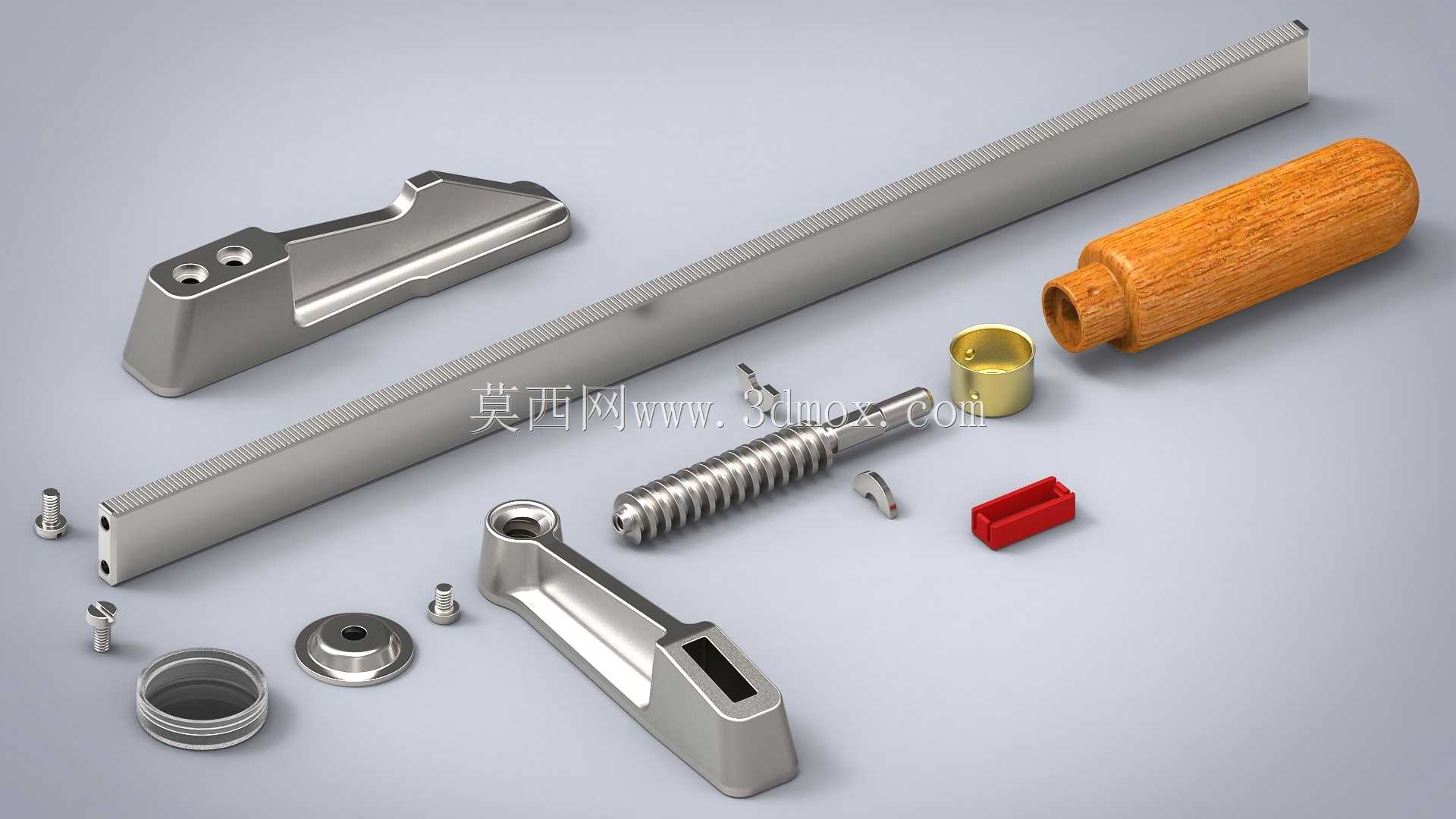

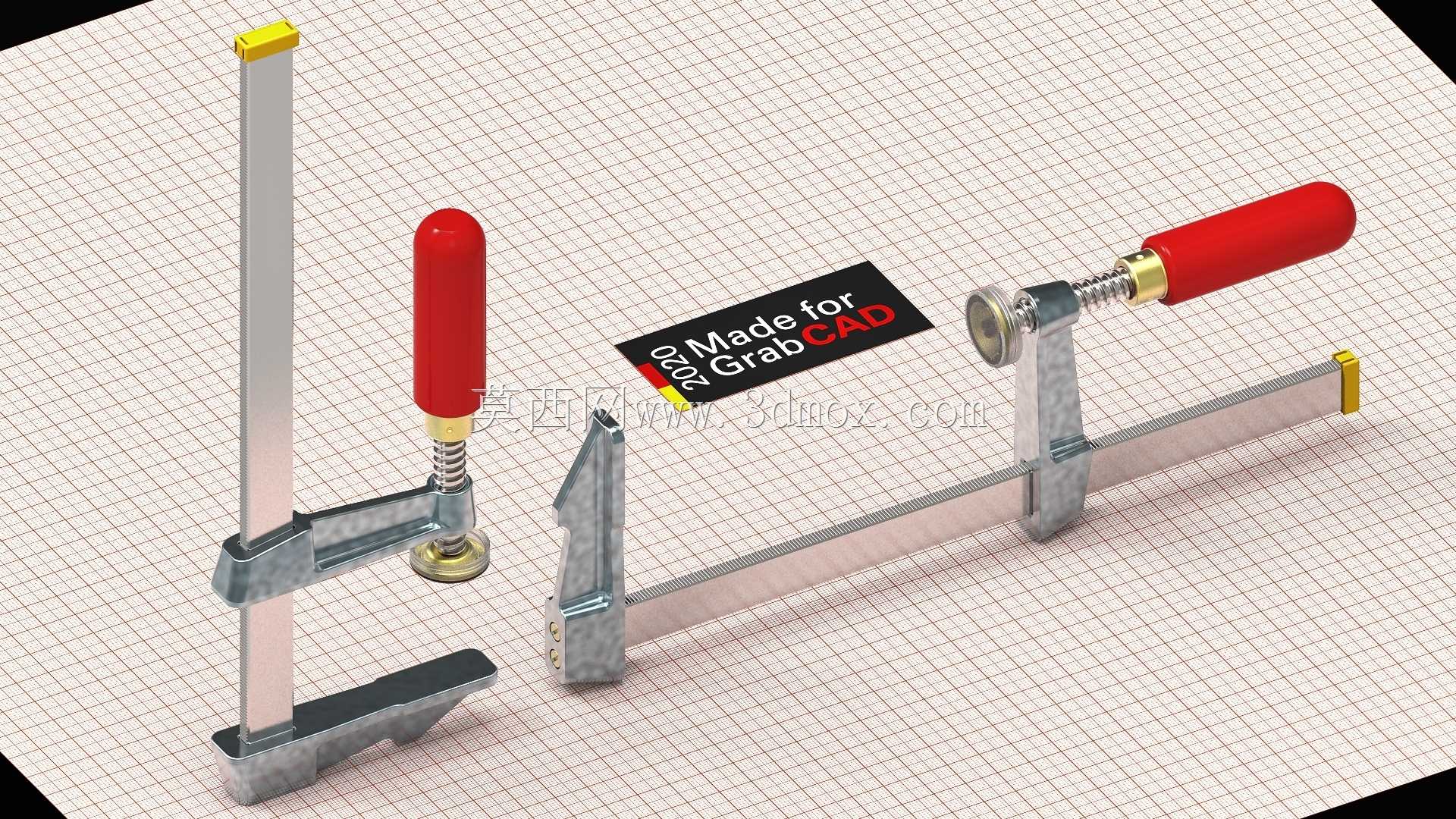

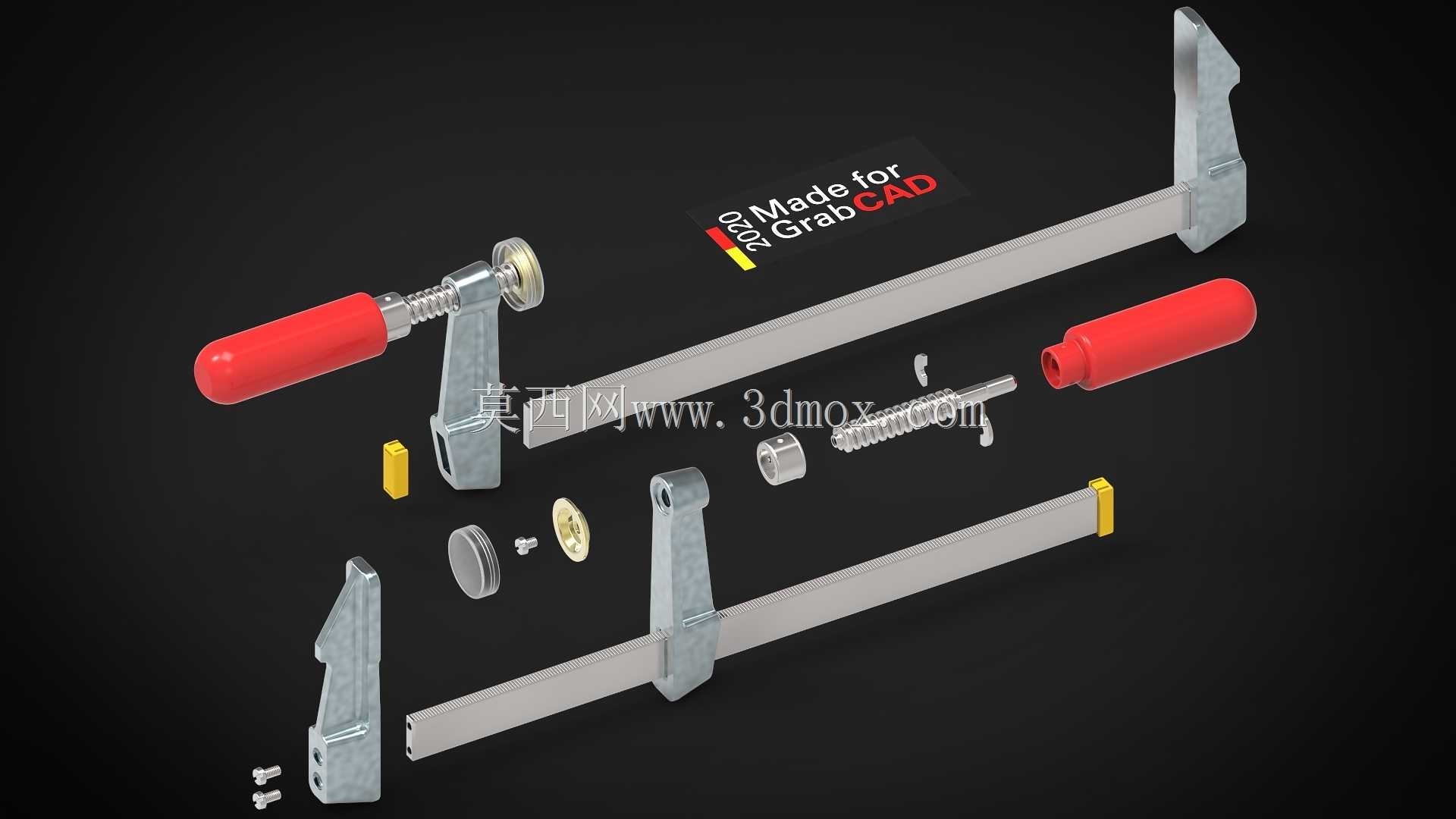

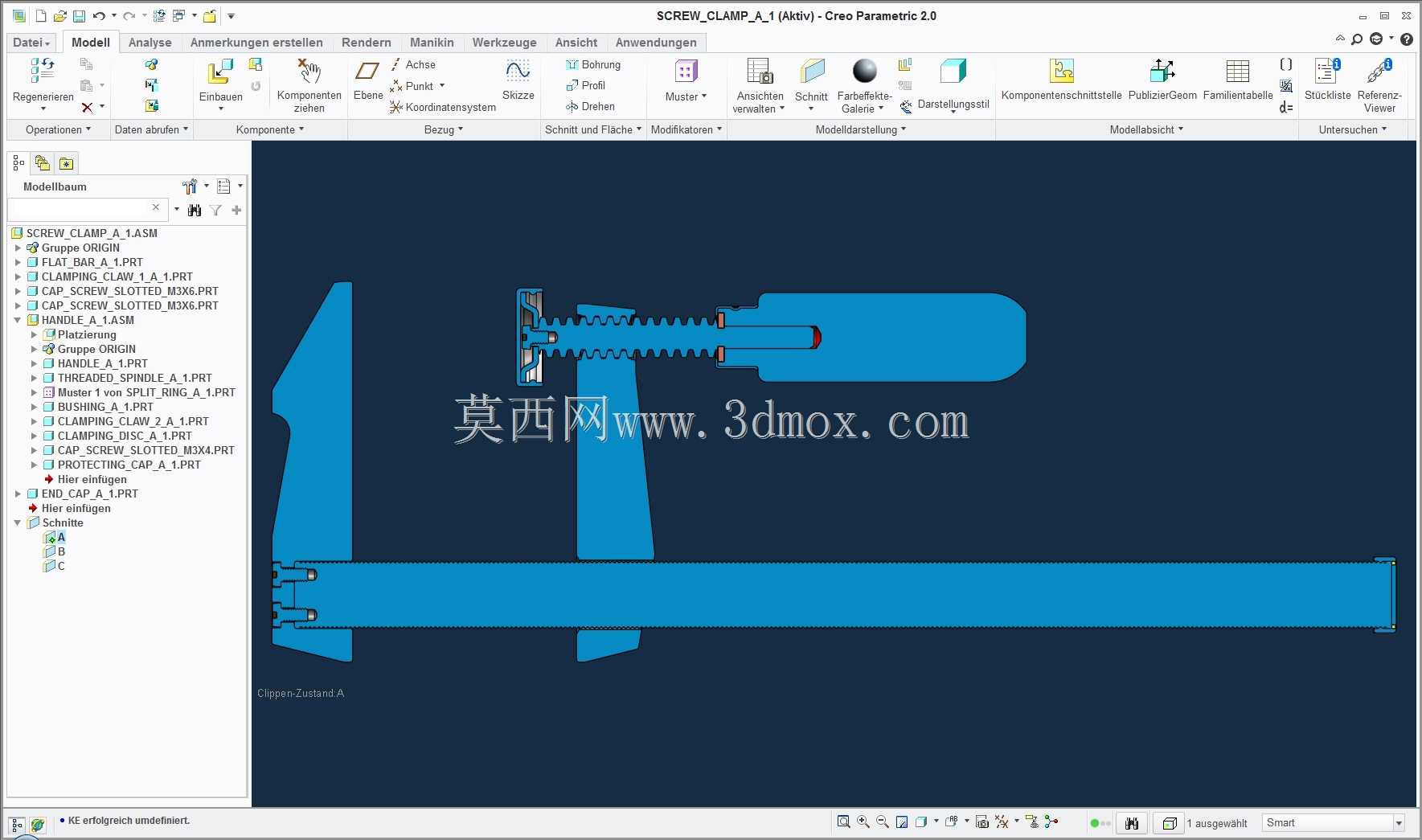

车间现场手动夹紧作业里，普通F型夹长期暴露出两个核心痛点：夹爪磨损后整夹报废，梯形螺纹副啮合间隙过大导致夹紧行程虚位、锁止后受振松脱。这款螺旋夹的结构设计完全围绕这两个加工与使用端的矛盾做取舍，没有冗余的装饰性结构。固定夹爪与滑杆的连接采用两颗沉头内六角销钉锁紧，而非一体铣削成型，磨损后仅需更换夹爪本体，滑杆与活动架部分可长期复用，大幅降低车间耗材成本。活动架上的螺纹副做了针对性的公差匹配，Tr9×3的外螺纹采用理论牙型建模时预留了0.02mm的啮合间隙，既避免实际加工后螺纹旋合卡滞，又能保证夹紧时螺纹面的接触面积达到85%以上，不会出现局部应力集中导致的牙型变形。手柄与螺杆的连接采用铜质衬套过渡，红色握柄直接套在衬套外侧，手动旋紧时衬套承担螺杆与握柄之间的周向摩擦力，不会出现长期使用后握柄与螺杆打滑空转的问题。滑杆末端的黄色限位挡块并非简单的装饰件，它的厚度刚好匹配活动架的滑槽深度，能防止活动架从滑杆末端完全脱出，同时挡块采用软质尼龙材质，夹紧作业时抵靠在工件侧边不会刮伤已加工表面。夹爪的夹持面做了细微的锯齿纹理处理，建模时特意将齿高控制在0.3mm，既能提供足够的夹持摩擦力防止工件滑移，又不会在工件表面留下过深的压痕，适合钣金件、机加工半成品的轻中度夹紧场景。活动架与滑杆的配合面做了0.05mm的间隙设计，滑动时无卡顿，锁止时靠螺杆的轴向力将活动架压紧在滑杆表面，不需要额外的锁止销结构，单手即可完成快速调整与夹紧操作。
