公制螺纹加工用丝锥板牙成套工装

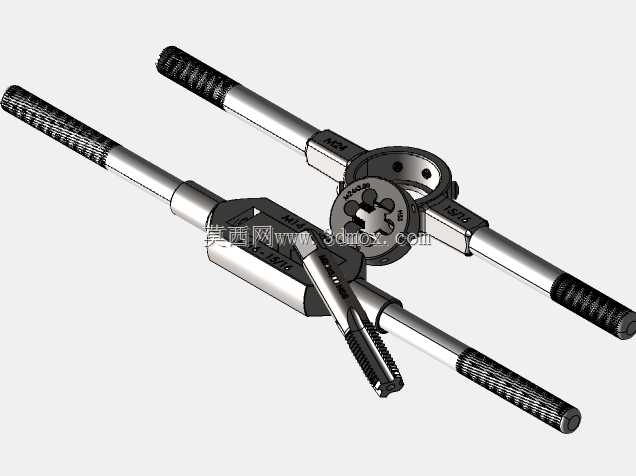

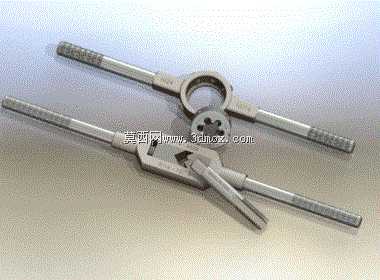

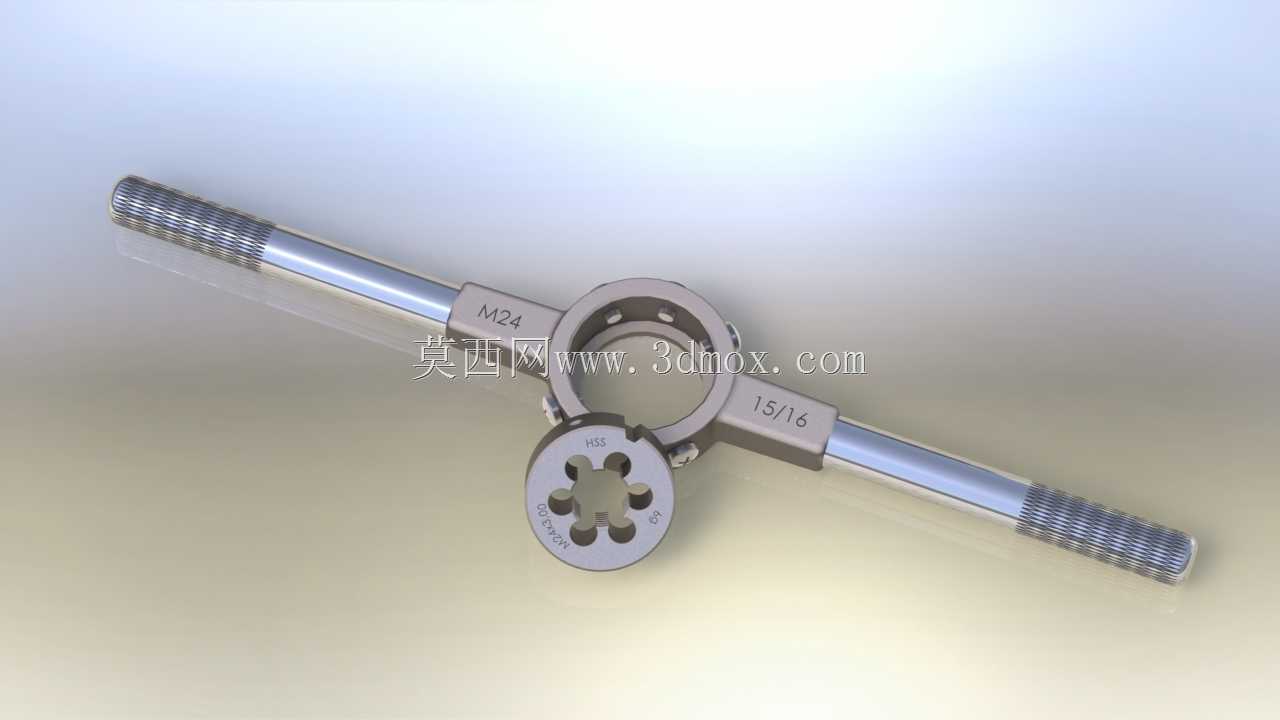

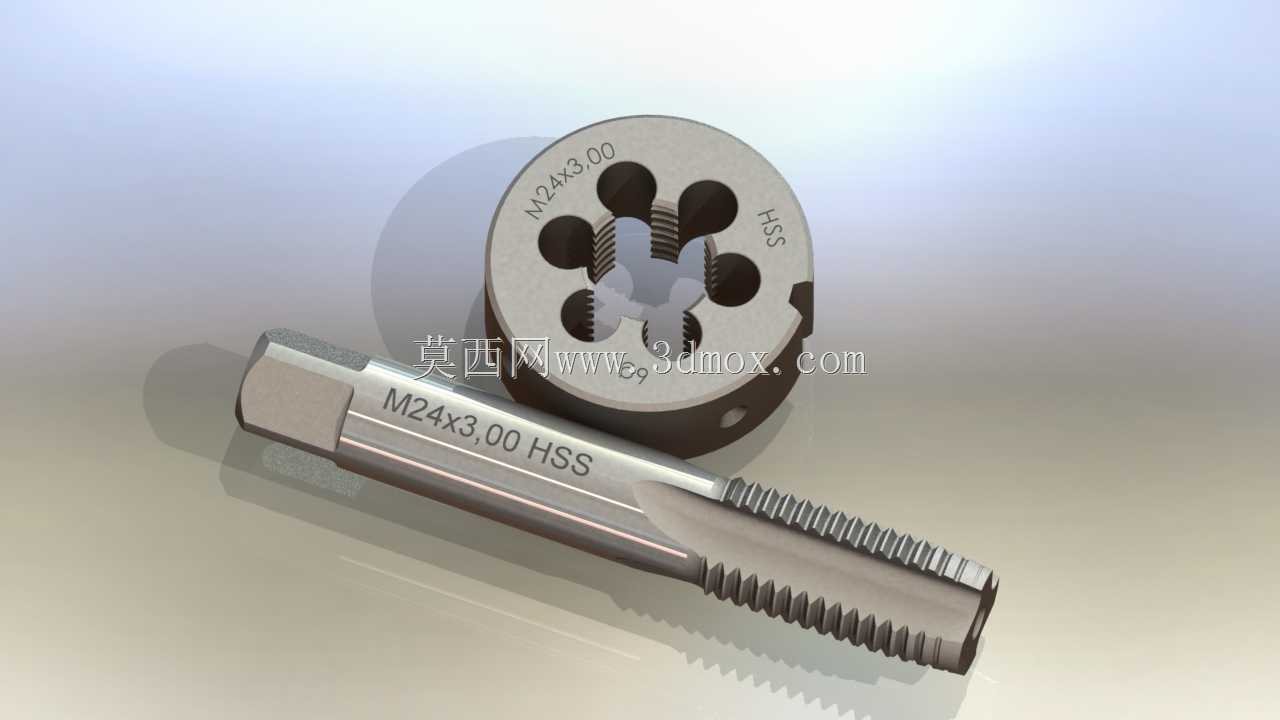

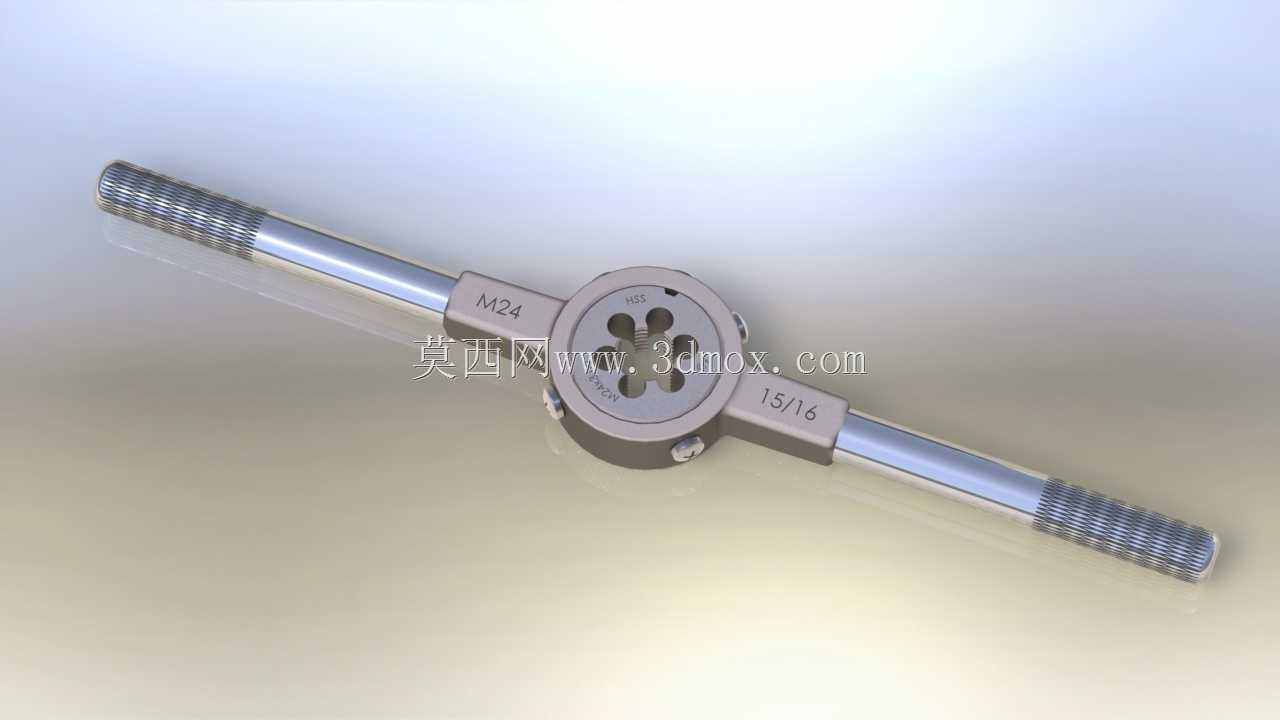

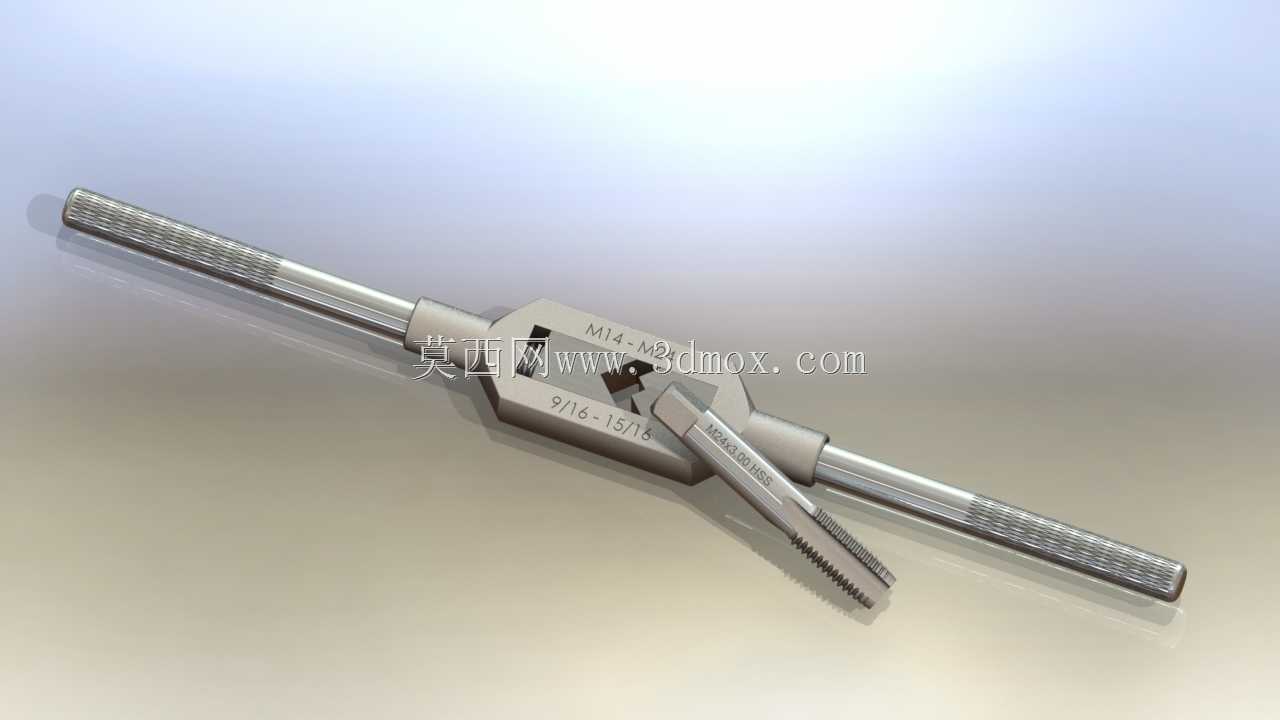

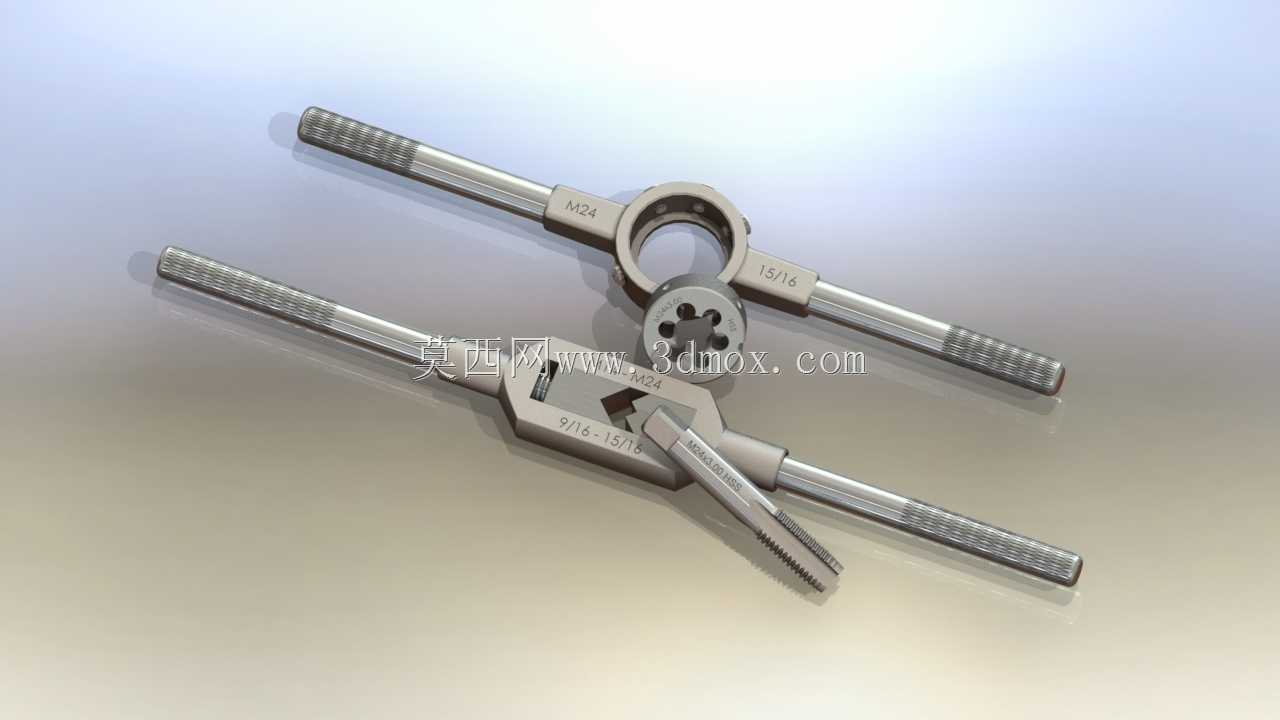

手工攻丝套扣作业里，最容易出现的问题从来不是刀具本身硬度不够，而是工装夹持的同轴度偏差带来的螺纹烂牙、刀具崩损。这套公制丝锥板牙组的三维结构，刚好把现场作业里容易忽略的夹持细节做了落地化的结构呈现。板牙架的环形卡槽做了三处对称的紧定螺孔定位，不是常见的单点顶紧结构，实际作业里单点顶紧很容易让板牙受单侧挤压力偏斜，套出来的外螺纹出现锥度，三孔均布的设计能让板牙圆周方向受力均匀，转动加力时不会出现卡槽打滑的情况。丝锥铰杠的方孔夹持位做了可调节的燕尾滑块结构，滑块的贴合面做了细密的滚花纹理，不是光滑平面，夹持不同规格方柄丝锥的时候，不会因为施力过大出现方柄棱角压溃的情况，铰杠的手柄部分做了等距的防滑滚花，滚花的深度控制在0.3mm，既不会硌手，又能在沾了少量切削液的情况下保持足够摩擦力。配套的M24规格丝锥，切削部分的后角做了差异化的角度设计，头锥的后角偏大，方便切入工件，二锥的后角偏小，用来修整螺纹精度，这个细节在三维模型里通过刃部的曲面偏移做了精准还原，不是简单的等直径拉伸结构。板牙的排屑孔做了螺旋式的导屑斜面，不是直壁通孔，攻套螺纹的时候铁屑会顺着斜面排出，不会卡在排屑孔里刮伤已加工的螺纹表面。整套模型的装配间隙做了符合实际工况的公差预留，铰杠的活动滑块和槽位之间留了0.02mm的滑动间隙，不会出现卡滞也不会旷量过大，板牙和架体的配合间隙控制在0.015mm，刚好能顺利装拆又不会在转动时出现径向窜动。手柄和杠体的连接位做了过盈配合的定位台阶，装配后不会出现手柄转动脱落的情况，哪怕施加较大的扭转力，连接位也不会出现应力集中的断裂风险。
