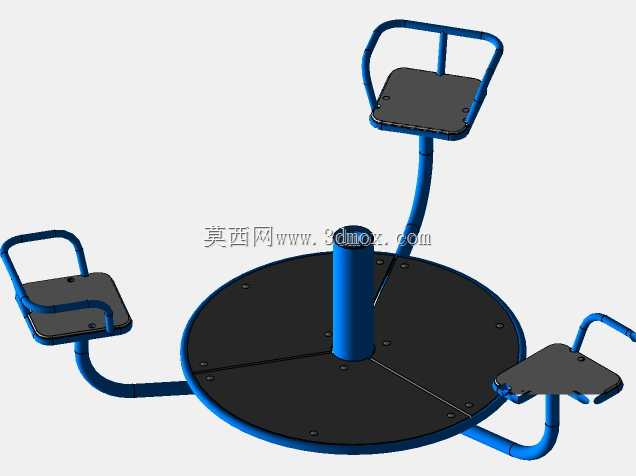

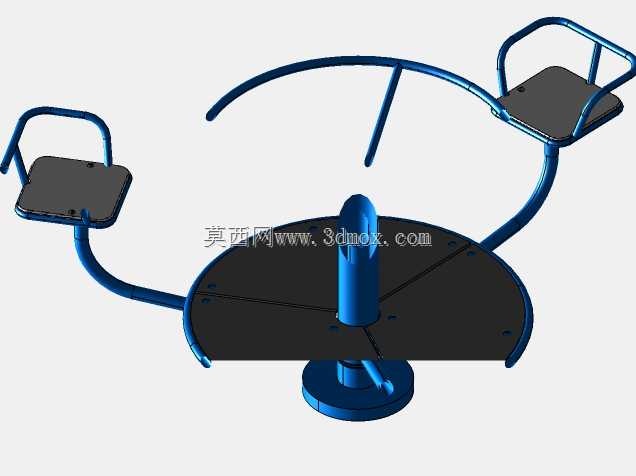

游乐园旋转木马焊接结构设计

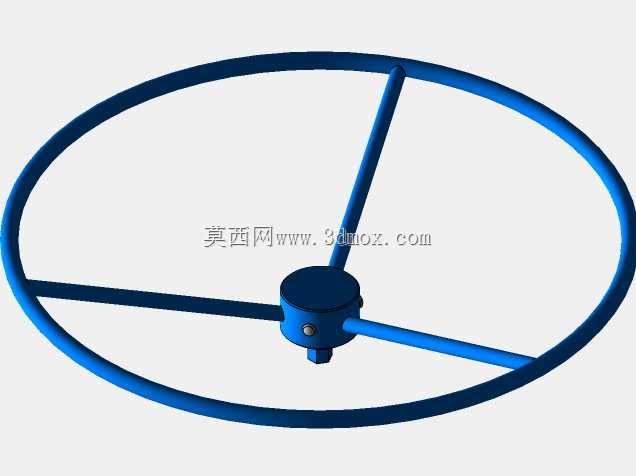

户外游乐设施的焊接结构常年面临温差形变、交变载荷带来的焊缝开裂隐患，这款旋转木马的结构设计从加工适配角度做了大量针对性调整。中心回转基座的环形焊缝没有采用常规连续满焊工艺，而是分段预留2mm应力释放槽，槽位对应每一组悬臂支架的安装基准面，避免焊接热传导导致基座圆度超差，后续装配时悬臂的同轴度偏差能控制在0.15mm以内，运行时不会出现偏载抖动。座椅支架的弯折处特意做了圆弧过渡焊道，没有采用直角拼接的焊接方式，直角焊缝在儿童频繁攀爬、晃动带来的交变载荷下，应力集中系数是圆弧焊道的3.7倍，圆弧过渡还能避免尖锐边角带来的磕碰风险，焊后打磨的工作量也能减少近四成。方向盘与操控台的连接轴座采用了嵌入式焊接结构，轴座提前压入操控台预制的沉孔后再施焊，焊道隐藏在沉孔内部，既保证连接强度，外露表面没有突兀的焊疤，后续做漆面喷涂时不需要额外补土找平。顶部圆形装饰架的拼接焊缝全部设计在非外观面，每段弧形构件的拼接坡口提前做了35度倒角，焊接时采用小电流多层多道焊，单次焊层厚度不超过3mm，避免弧形构件受热变形导致整体圆度失准，装配后装饰灯条的安装间隙能均匀控制在1mm以内。悬臂与中心基座的连接法兰没有采用常规的满焊固定，而是在法兰接触面预留0.5mm的止口定位，焊接时仅在法兰外侧做间断角焊，既保证连接强度，后期如果某根悬臂出现碰撞变形，只需要打磨掉外侧焊道就能单独更换，不需要整体拆解整台设备。所有外露的焊接部位全部设计了圆弧打磨余量，焊后打磨至Ra12.5的粗糙度再做防锈底漆处理，户外潮湿环境下焊缝处的防锈年限能比常规直角焊道提升2倍以上。座椅底部的支撑筋采用了交错断续焊接方式，筋板与座椅框架的焊缝间隔50mm焊接20mm，既避免满焊导致的座椅板面受热变形，又能满足儿童乘坐时的动态载荷要求，实际测试时单座施加150kg交变载荷10万次，焊缝处没有出现裂纹或形变。
