导轨式三相微断与继电器组合装配结构

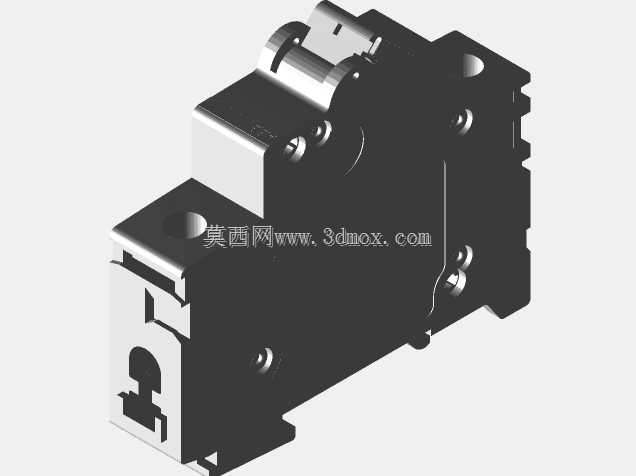

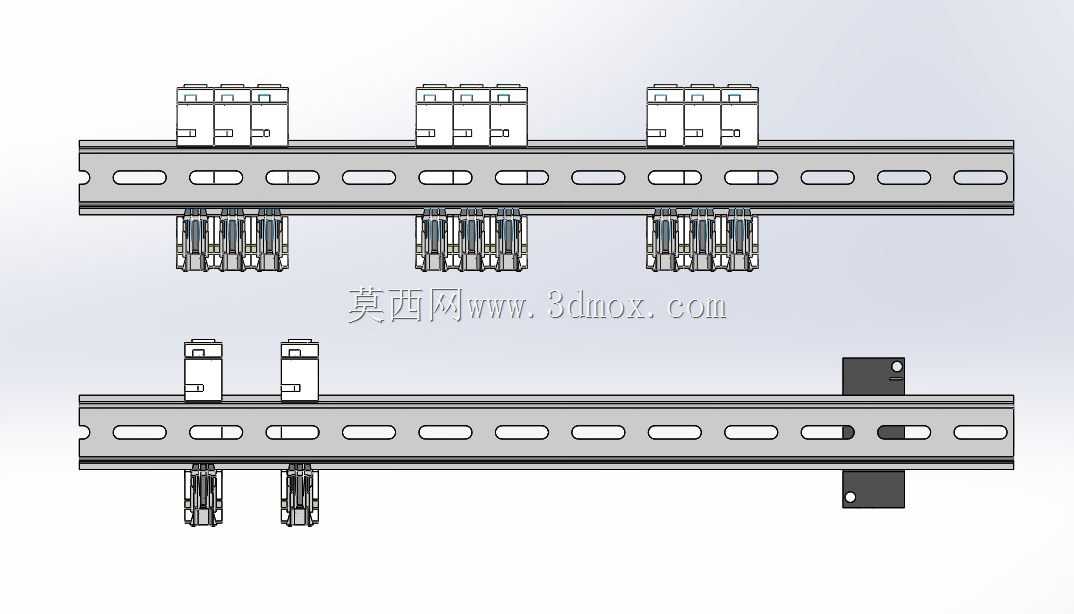

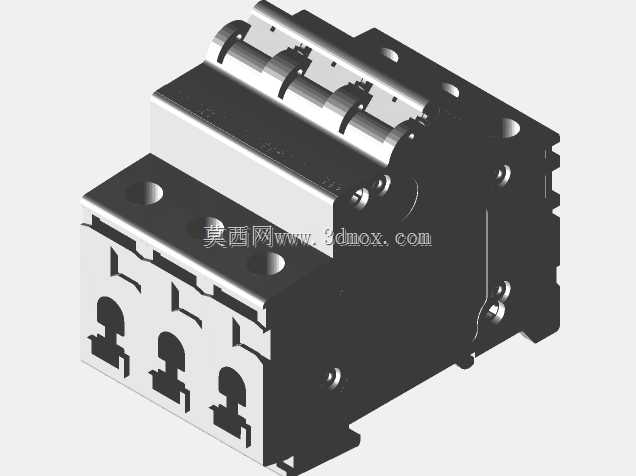

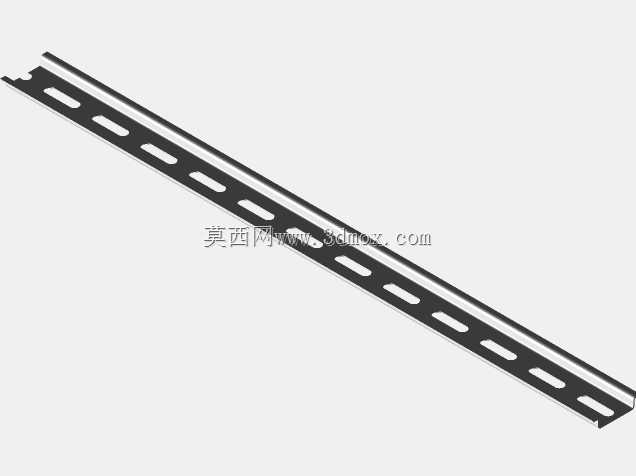

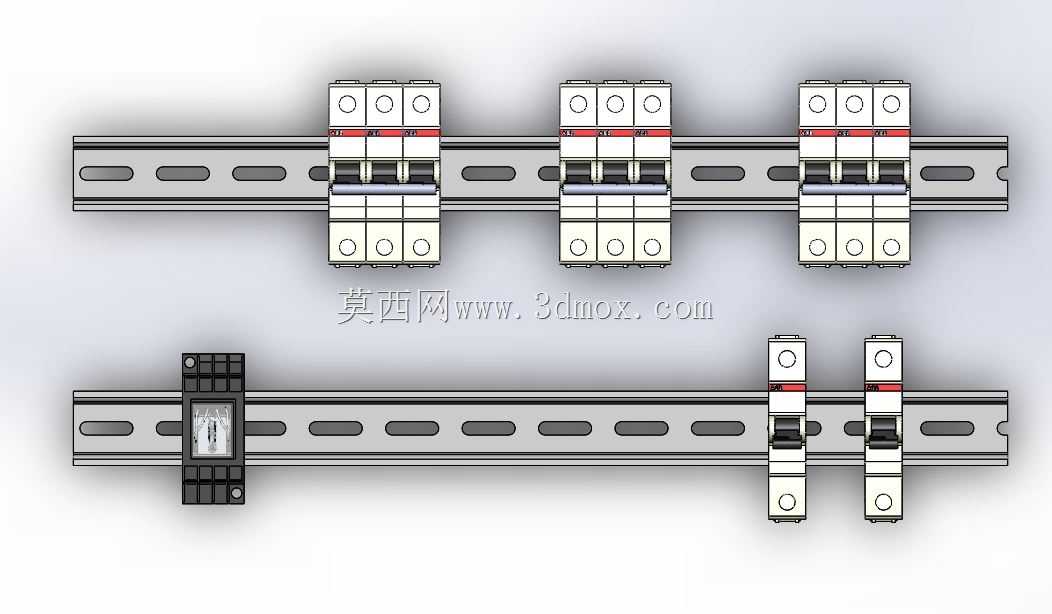

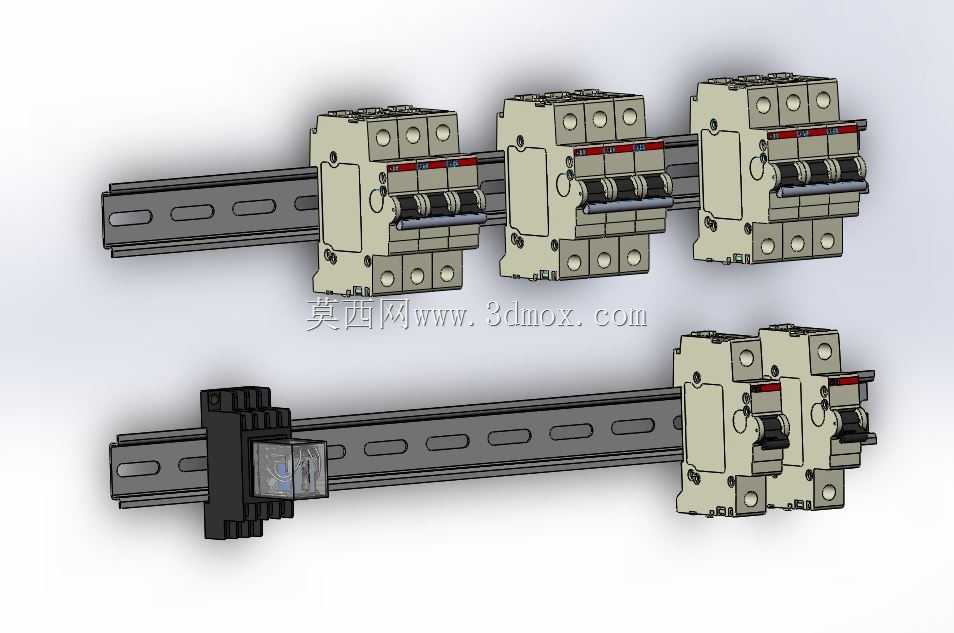

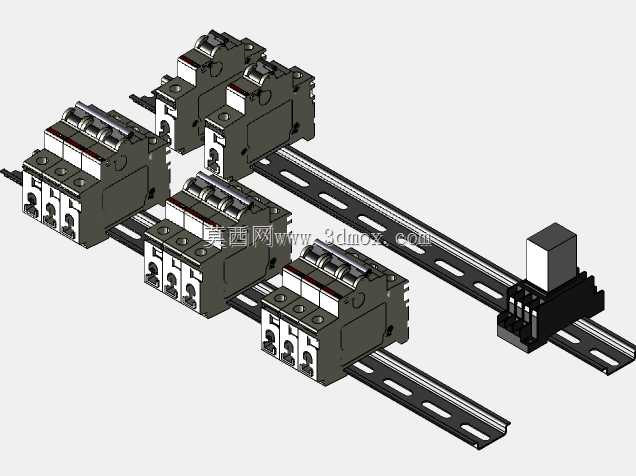

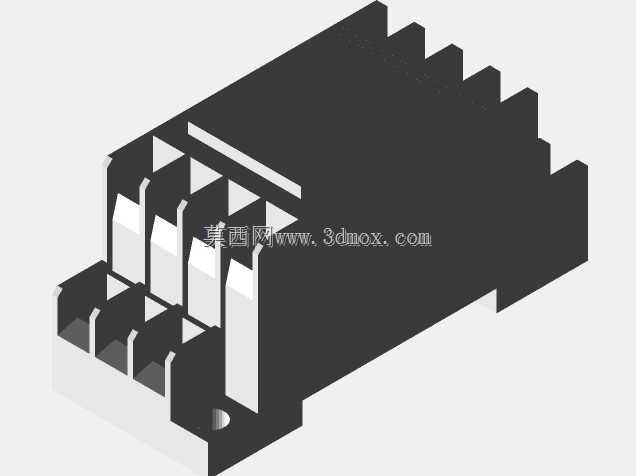

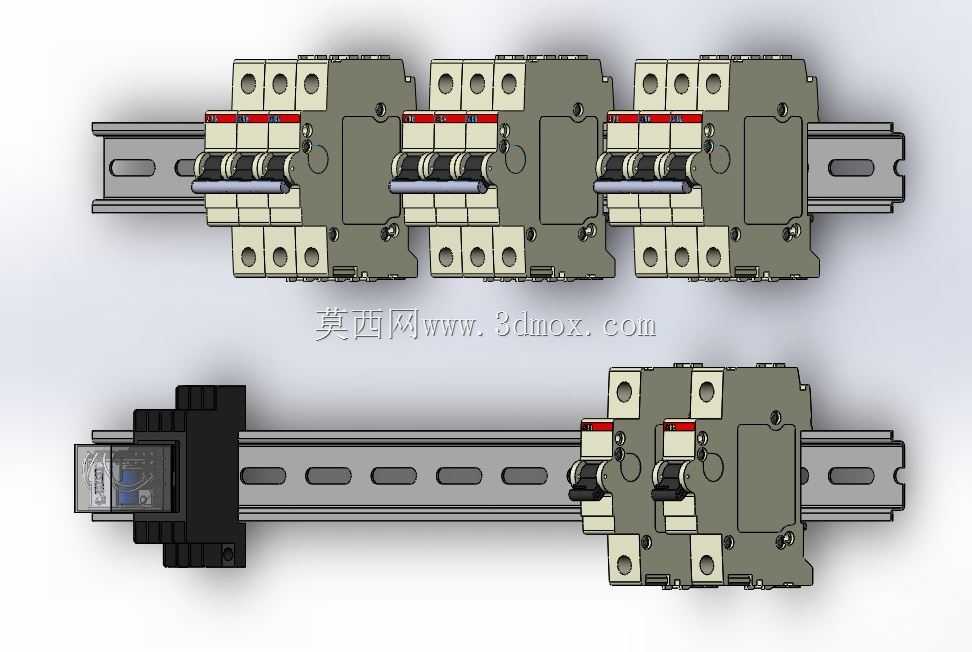

低压配电现场的导轨安装工位，常年存在组件拼接错位、卡接虚位的隐患，多组微断并排安装时，若单体与导轨的配合公差把控不当，长期受柜内温度循环影响，塑料壳体蠕变后极易出现松脱偏移，相邻器件的接线端安全距离不足，还会埋下爬电风险。这套组合装配结构在设计时，特意将三组三相微型断路器的导轨卡槽做了统一公差校准，每个卡槽的卡接弹片预留了0.12mm的形变余量，既保证推入导轨时的顺滑度，又能在卡入后形成均匀的抱紧力，不会因为单个器件的公差累积导致整排组件倾斜。旁边搭配的继电器安装座，卡槽位置和微断的卡槽基准完全对齐，安装后整排组件的上表面齐平度误差控制在0.2mm以内，柜内布线时走线槽可以完全贴合器件上沿，不会出现局部拱起的情况。器件之间的拼接面做了细微的止口设计，相邻微断拼接时，侧面的凸台刚好嵌入对应凹槽，不需要额外加装隔片就能保证电气间隙符合规范，省去了现场安装时调整间距的步骤。接线端子的排布位置也做了优化，微断的进线端和继电器的出线端错开15mm的垂直距离，多股硬线接入时不会出现线芯交叉挤压的情况，即使是新手接线也能保证每个端子的压接空间充足。导轨两端的限位挡块安装位也在装配时做了预定位，整排组件固定后，两端的挡块刚好贴合最外侧器件的端面，不会因为运输过程中的振动导致器件沿导轨窜动。塑料壳体的分型面位置特意避开了卡接弹片的受力区域，长期反复拆装也不会出现弹片根部开裂的问题，壳体表面的加强筋沿着卡槽受力方向排布，既减少了注塑时的缩痕，又提升了卡接位置的结构强度。
