户外带温控防护工业电气机柜

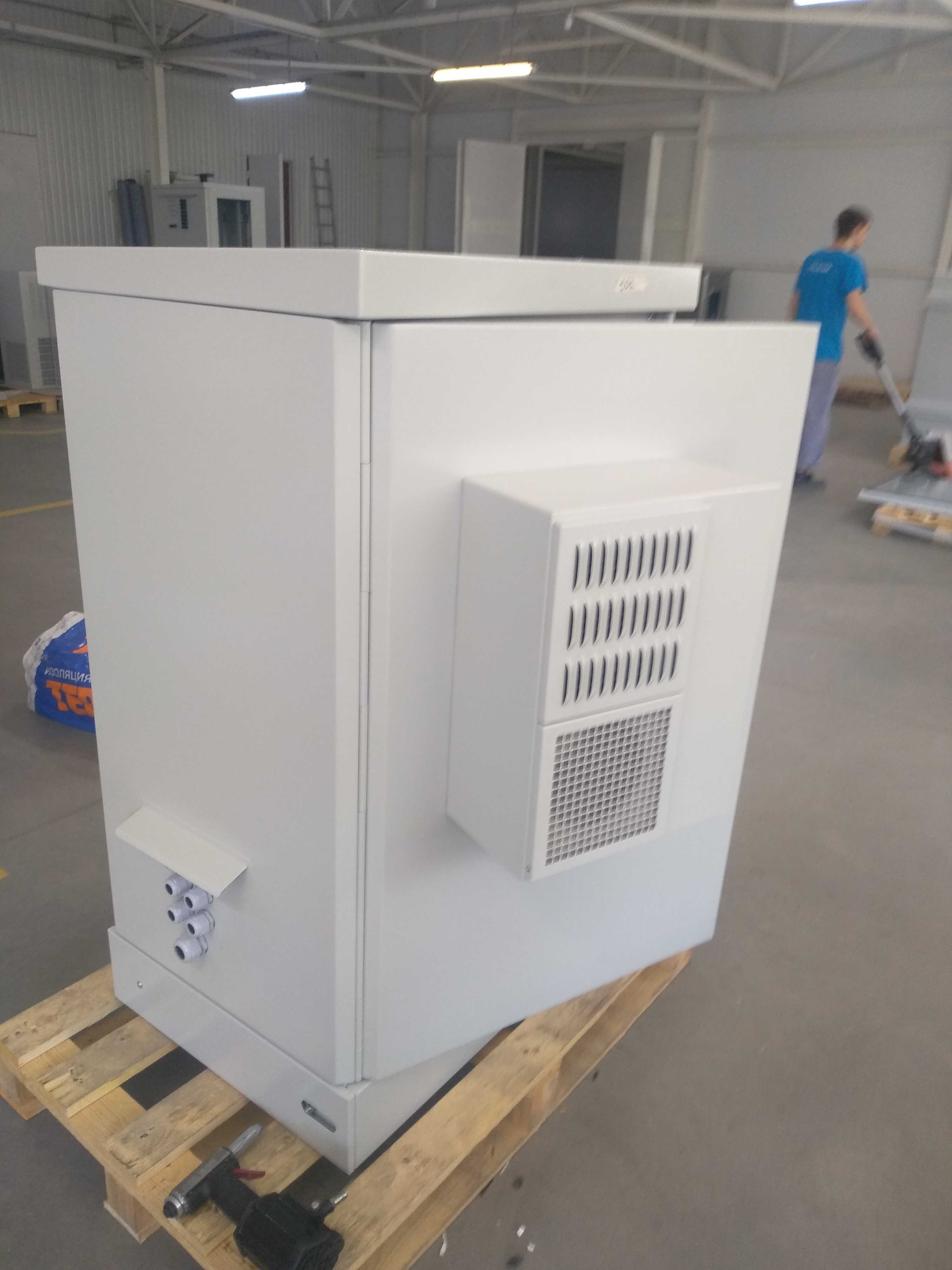

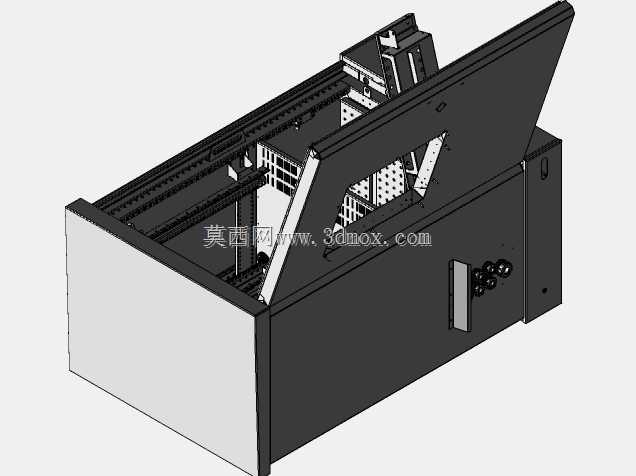

户外电气柜常年直面温湿度骤变、粉尘雨水侵蚀的工况，常规机柜常出现密封失效、内部凝露、元器件布局干涉的问题，这款带集成空调的20U机柜在结构设计阶段就把这些现场痛点逐一拆解落地。50mm厚的矿棉隔热层嵌在可拆卸金属夹芯板与外框架之间，不是简单填充在内腔，而是沿着柜体内壁做了全周包覆，连门板内侧的走线槽旁都预留了隔热层嵌装位，避免夏季暴晒时柜内温度直逼元器件耐受阈值。底座160mm高的支撑架做了外翻边防水设计，底部进线孔的密封胶圈槽和框架一体冲压成型，不用后续现场补打密封胶就能达到IP54防护等级，省掉现场安装的二次密封工序。

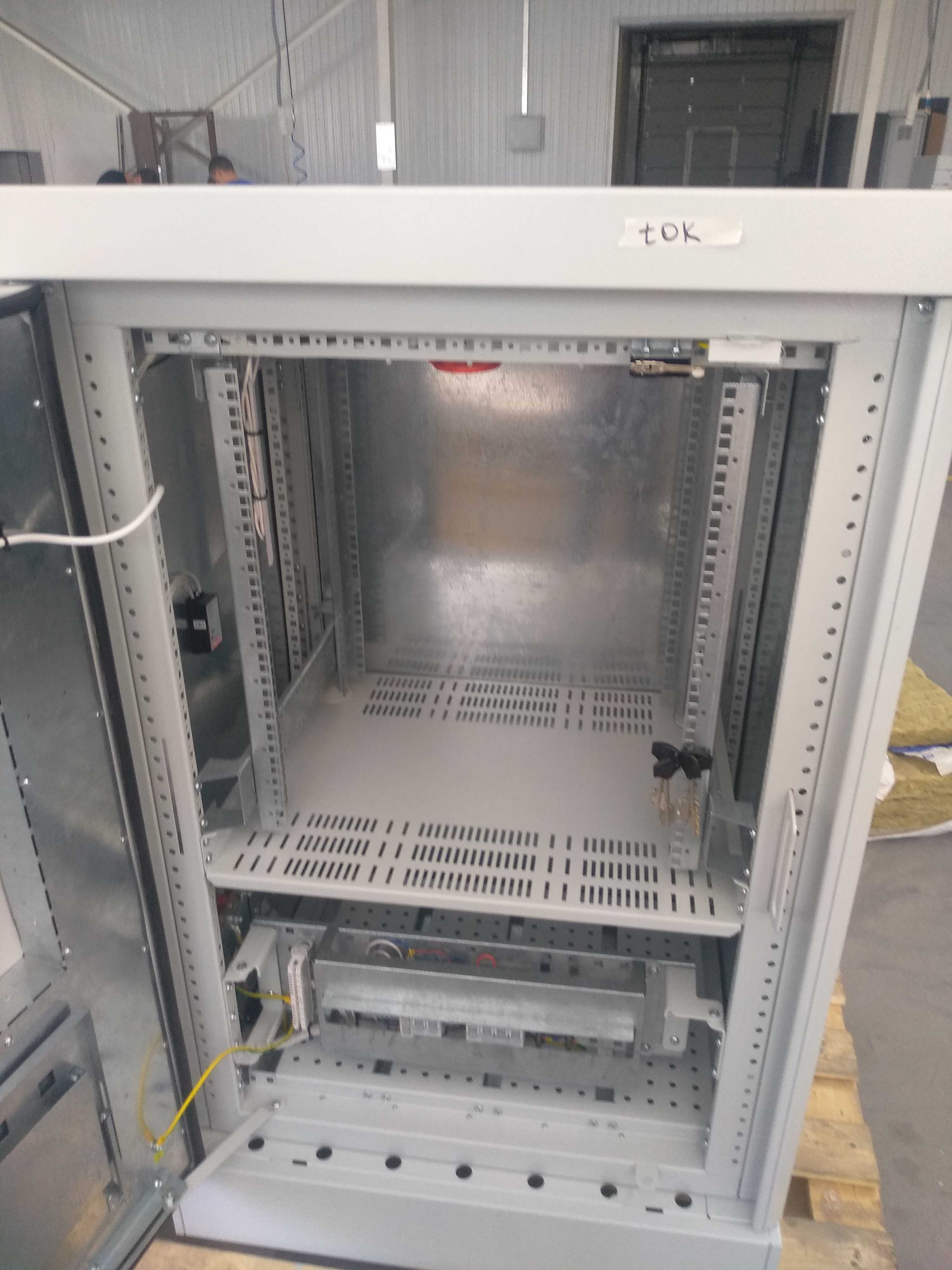

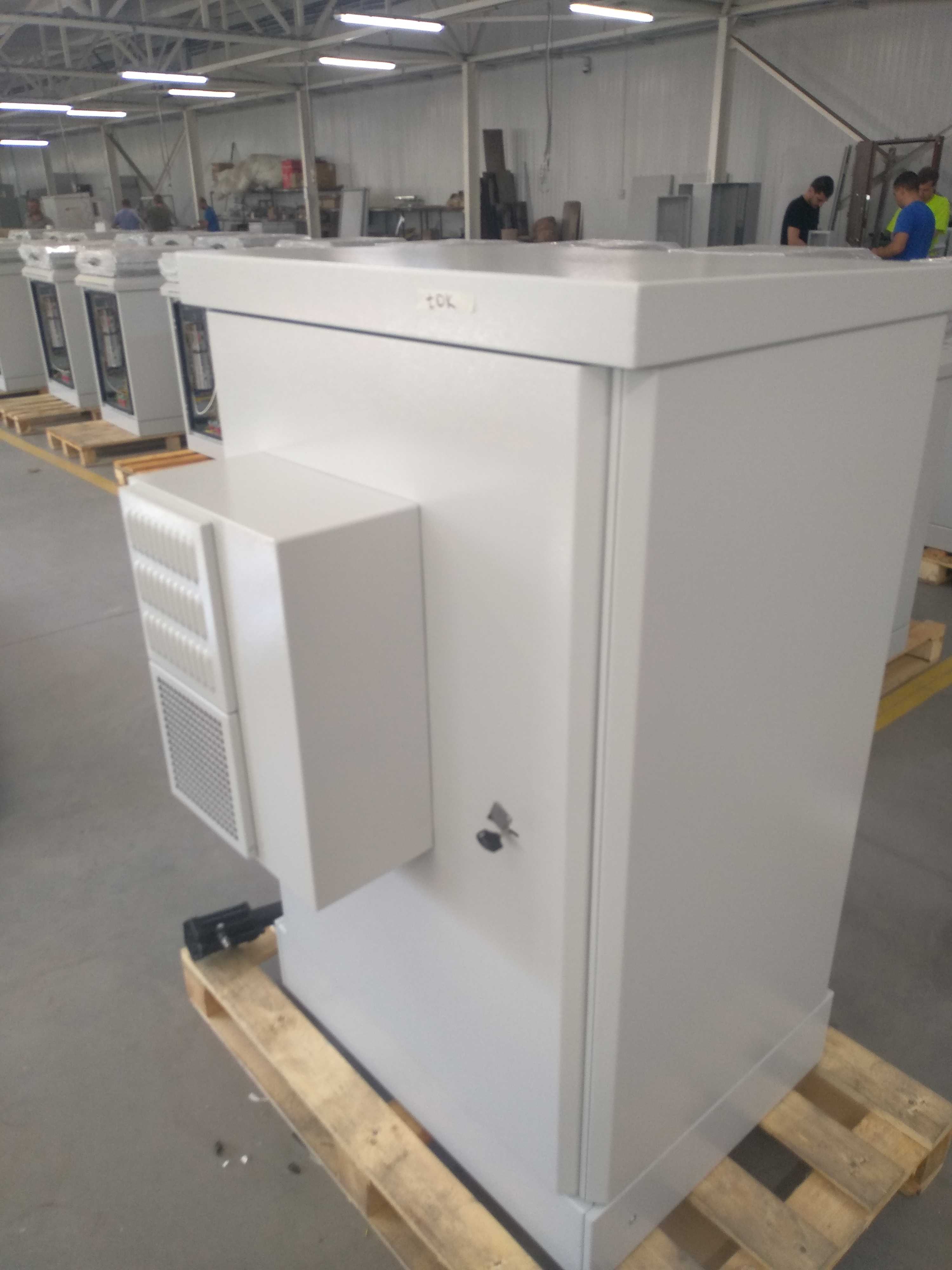

门板的铰链做了三段式承重设计，内层门板挂载空调内机、控制模块时，不会因为长期开关门出现门板下垂蹭框的问题，门锁位置额外加了加强筋，避免户外暴力撬动时门板变形。内部安装立柱的模数孔间距严格匹配19英寸标准设备安装尺寸，每层托盘的固定孔位留了2mm的调节余量，就算元器件安装脚位有小范围公差，也不用现场重新打孔。柜内集成的空调模块固定位做了减震胶垫安装槽，空调运行时的震动不会传导到柜内的传感器、继电器这类敏感器件上，烟感、水浸、门磁这些传感器的走线槽单独走侧边隔离槽，和强电回路保持足够安全间距，避免信号干扰。

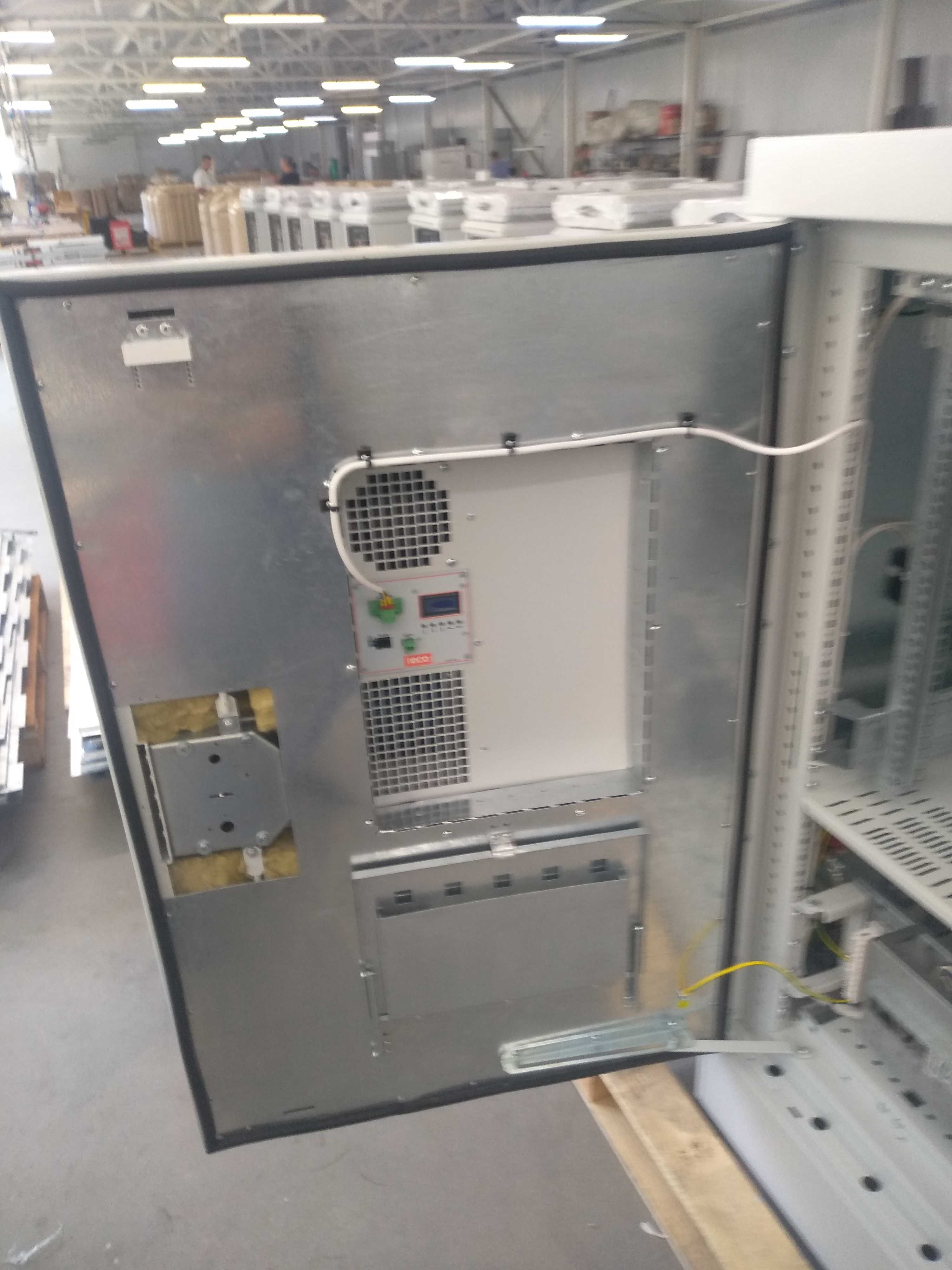

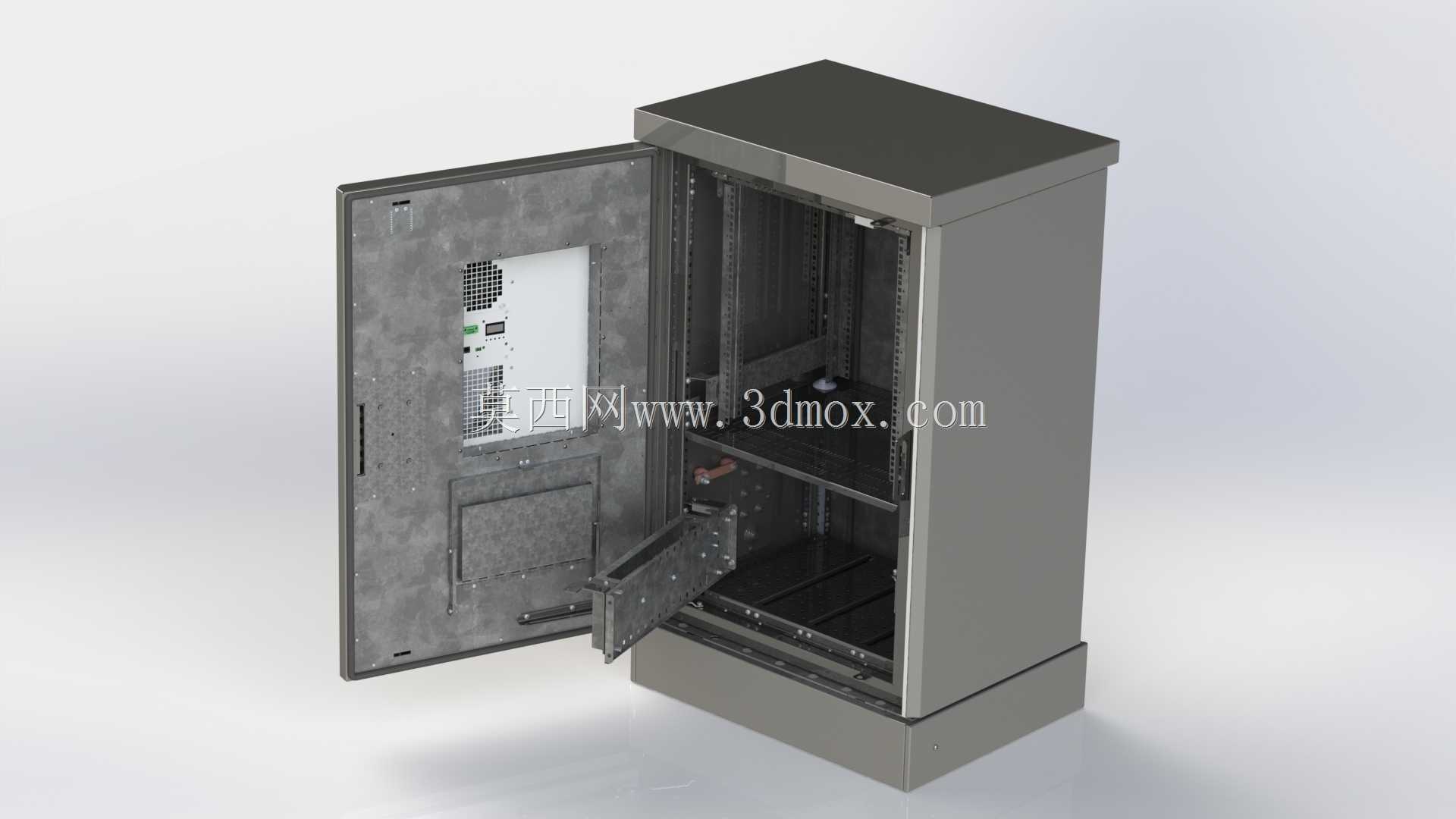

柜门内侧的控制模块安装板做了快拆结构，松开两颗手拧螺丝就能把整个安装板翻出柜外，检修时不用探身进狭窄的柜内操作，接线端子排的位置刚好对应人体站立操作的舒适高度，不用弯腰或者踮脚就能完成接线调试。柜顶的排水槽做了倾斜坡度，雨水落在柜顶会顺着侧边的导水槽直接流到柜体外侧，不会顺着柜门缝隙渗进柜内，底座的安装孔做了长圆孔设计，现场混凝土地基的预埋螺栓有小范围位置偏差时，也能顺利对位安装，不用重新扩孔破坏底座防腐层。所有钣金折弯处的圆角都做了统一处理，没有尖锐毛刺，安装维护时不会划伤操作人员，表面的粉末涂层厚度均匀，就算在沿海高盐雾环境下，也能保证多年不出现锈蚀脱落的问题。
