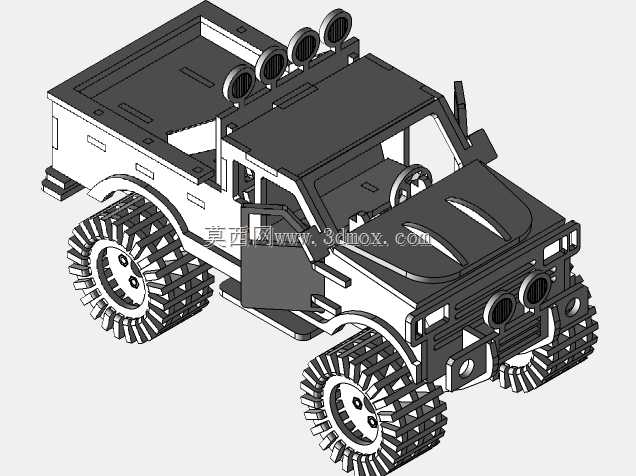

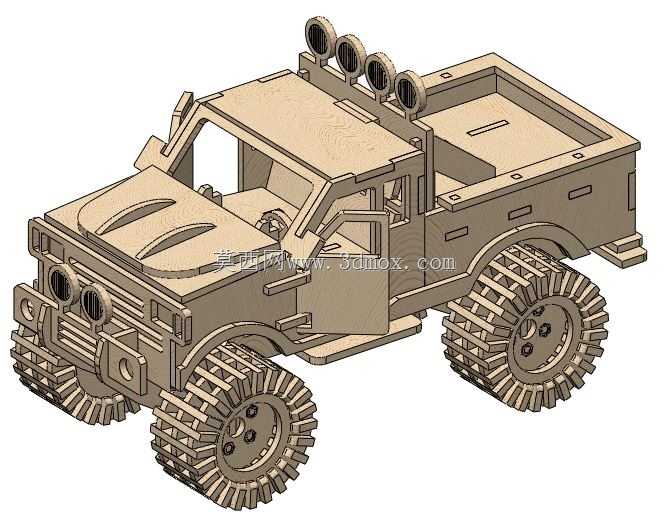

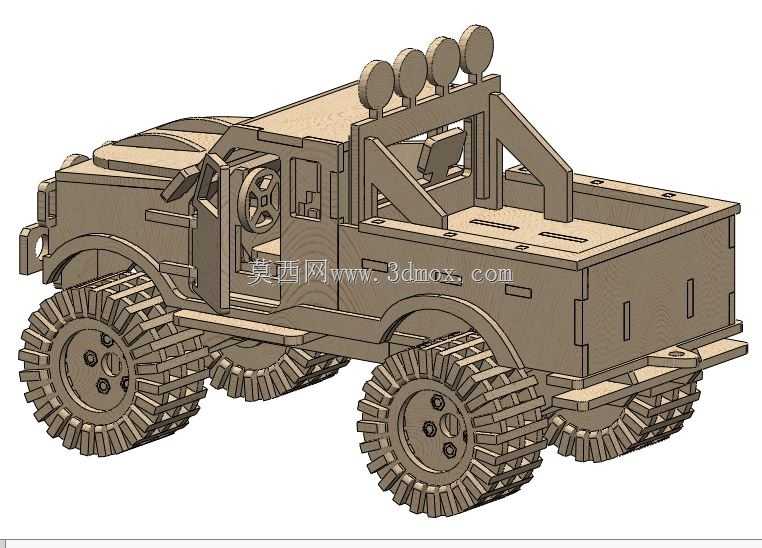

木质拼装越野皮卡激光切割设计

板材激光切割拼装类作品最容易踩的坑，就是忽略不同厚度板材的公差累积，最后拼出来的部件要么松垮晃荡，要么卡榫根本插不进槽位。这款越野皮卡的切割图纸在槽口宽度的预留上做了很细致的适配，针对常用的3mm椴木层板，所有插接槽的宽度都留了0.15mm的余量，既不会因为激光切割的烧蚀斜边导致装配过紧，也不会让拼接后的部件出现虚位。车轮部分的齿形胎面没有做细碎的尖角切割，所有齿形的转角都留了R0.8的圆角，既避免了激光切割小尖角时的过烧焦边问题，也让拼装后的轮胎抓附桌面的摩擦力更均匀，推车行进时不会因为齿形缺损出现卡顿。车顶的四盏辅助灯采用了独立的小片插接结构，没有和车顶主体做一体化切割，既减少了整板切割时的废料占比，也让灯组的位置可以根据拼装者的喜好微调角度，不会因为一体切割的固定角度显得死板。车门位置的镂空把手没有做通槽设计，只保留了半深的刻线，既还原了实车的细节特征，也避免了通槽导致的车门板材强度下降，拼装后不会出现边角断裂的问题。前保险杠的防撞槽做了等距的矩形开槽，槽与槽之间的连接筋宽度统一为2mm，刚好平衡了切割时的板材形变和拼装后的结构强度，不会因为连接筋过窄导致搬运时断裂，也不会因为筋位过宽失去越野车型的粗犷质感。货厢的底板做了两条平行的浅刻线，模拟实车的货厢加强筋，没有做额外的凸起结构，既不会增加拼装的零件数量，也让货厢的平面可以平稳放置小尺寸的配件。轮拱的位置没有做完全贴合轮胎的圆弧设计，预留了2mm的跳动间隙，就算拼装时轮胎的同轴度有轻微偏差，转动时也不会蹭到轮拱内壁。所有外露的插接榫头都做了15度的导入倒角，拼装时不需要额外打磨就能顺利插入槽位，就算是没有拼装经验的新手，也能顺着倒角的导向把零件拼到位，不会因为硬撬导致板材分层。
