汽车发动机涡轮增压器精密结构设计

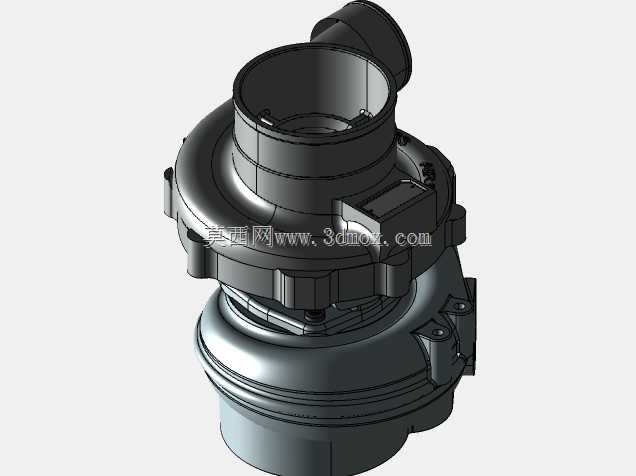

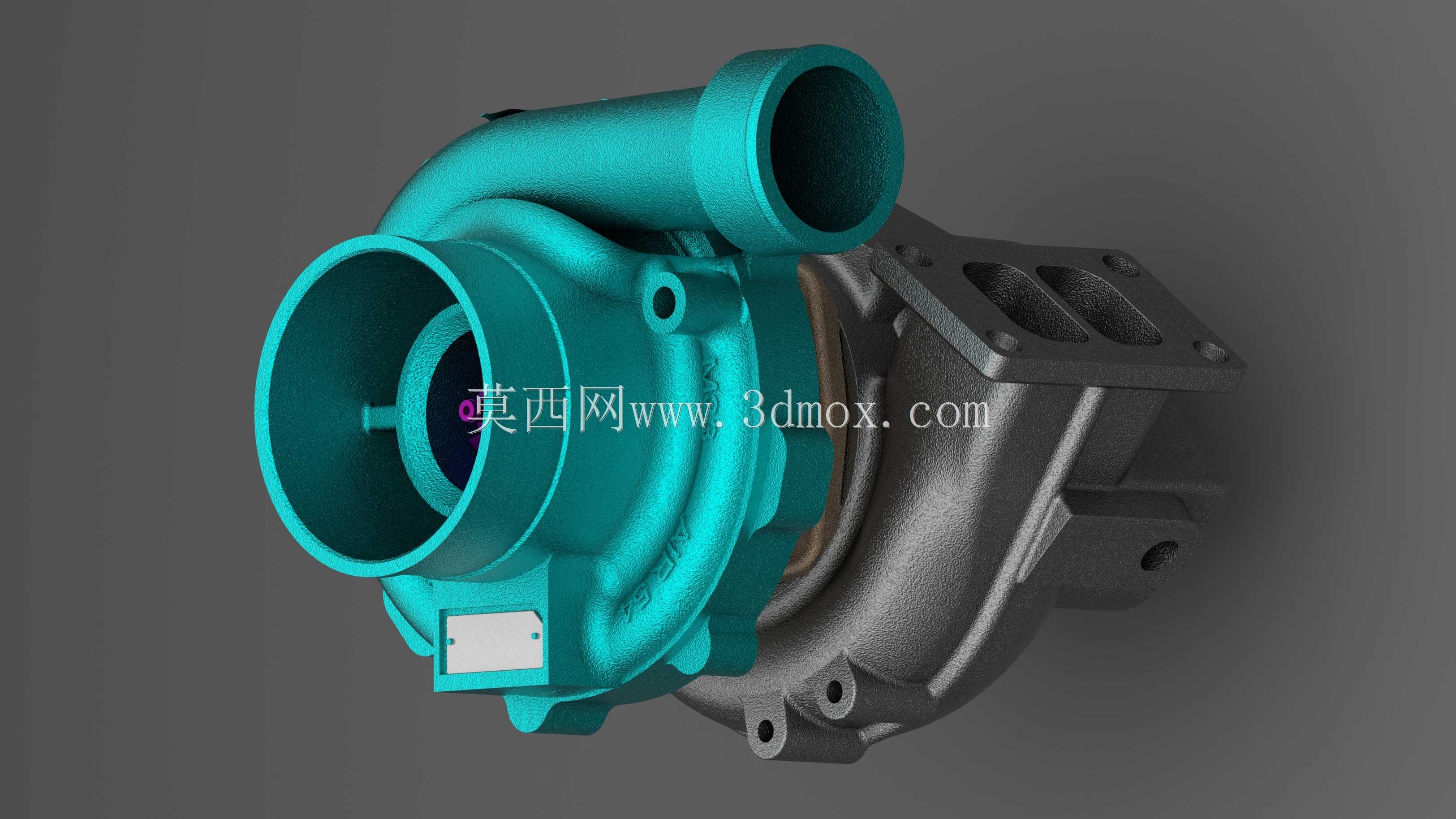

压气机壳的曲面曲率过渡处，是加工环节最容易出现壁厚不均的区域，常规三轴铣削走刀时，圆弧衔接段的刀路重叠量如果控制不当，会在壳体内壁留下肉眼难辨的台阶，高速气流经过时会产生紊流，直接拉低增压效率。这款模型在曲面构建阶段就提前做了曲率连续校验，把压气机入口到叶轮腔的过渡曲面拆分成三段不同曲率的衔接面，每一段的拔模斜度都适配铸铝件的脱模需求，避免后续铸造时出现粘砂、冷隔缺陷。涡轮壳的双出口流道，内壁的圆角半径没有做等径处理，靠近排气入口的位置圆角更大，顺着气流走向逐步收窄，既匹配排气脉冲的冲击特性，也能减少热应力集中带来的壳体开裂风险。中间轴承座的安装孔位，同轴度公差在模型里做了虚拟预校验，孔与孔之间的位置度偏差控制在0.02mm以内，装配时浮动轴承不会出现偏磨，能大幅延长转子的使用寿命。压气机壳上的固定凸台，背面做了0.5mm的凹坑设计，装配时密封垫片可以完全嵌入凹坑，不会因为螺栓压紧力过大导致垫片被挤出，解决了长期使用后漏气泄压的常见问题。涡轮端的隔热罩安装位，预留了0.3mm的热膨胀间隙，发动机高负荷运转时壳体温度超过600℃，隔热罩不会因为热胀冷缩出现变形异响。旁通阀的安装支座与壳体的连接筋，做了圆弧过渡加厚处理，阀门反复开闭产生的振动会顺着筋条分散到整个壳体，不会在支座根部出现应力断裂。叶轮与压气机壳的间隙，在模型里按不同工况做了分层设定，冷机状态下间隙稍大避免刮壳，热机状态下壳体膨胀间隙缩小到最优值，兼顾运转安全与增压效率。
