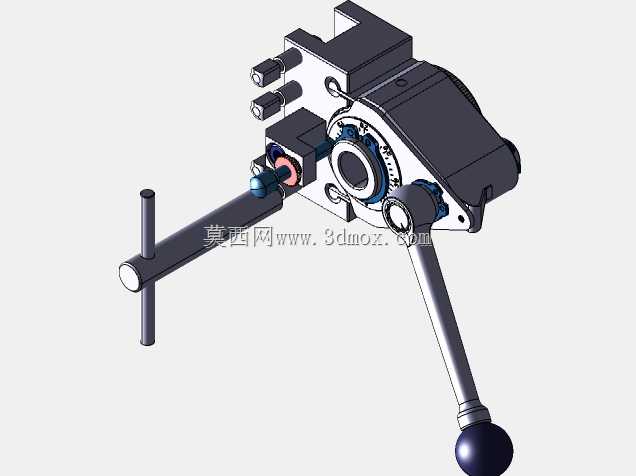

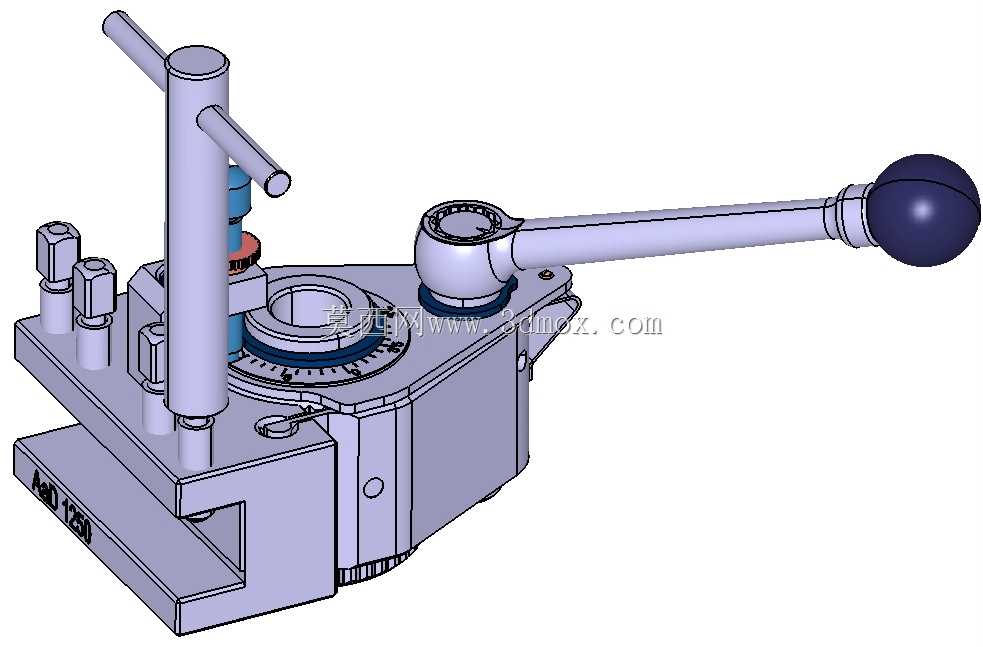

MultifixAa快换式车床刀架结构

普通车床加工中频繁换刀的对刀误差、装夹耗时一直是小批量多工序加工的核心痛点，这款MultifixAa刀架的结构设计恰好对准了这类现场问题。锁紧手柄的球头端做了圆弧过渡，握持施力时不会硌手，长力臂的设计让单次锁紧的力矩足够压住刀座，不需要额外加力杆就能避免切削过程中刀座移位，手柄根部的铰接座留了0.02mm的轴向窜动间隙，长期反复扳动也不会出现卡滞咬死的情况。底座的定位槽做了下沉式设计，和车床中拖板的安装面贴合时，能避开拖板表面残留的切屑刮痕，不需要每次装拆都彻底清理台面就能保证定位精度，底座侧面的紧固螺栓孔做了沉头处理，螺栓锁紧后不会突出底座侧面，避免加工时缠绕长切屑。刀盘的刻度环做了防滑滚花，转动调整刀位时手指能精准施力，刻度线的蚀刻深度足够，长期沾附切削液也不会磨掉标识，每个刀位的定位销孔和刀座的配合公差控制在H7/g6，换刀后重复定位精度能控制在0.01mm以内，不需要重新对刀就能直接继续加工。立柱部分的导向套做了铜衬镶嵌，频繁升降调整时不会磨坏基体材质，衬套的油槽开在非受力面，日常加注润滑油就能维持滑动顺畅，不会因为积屑进入导向面出现卡顿。压刀块的接触面做了细网纹滚花，压紧刀具时能增加摩擦力，即使是重切削的背吃刀量下，刀具也不会出现滑移走位，压刀螺栓的头部做了内六角设计，用标准扳手就能快速锁紧，不需要专用工具。刀架侧面的排屑斜面做了15度倾角，加工时落下的切屑会顺着斜面滑走，不会堆积在刀架的转动缝隙里，减少了日常清理的工作量，也避免切屑挤入配合面造成的部件磨损。
