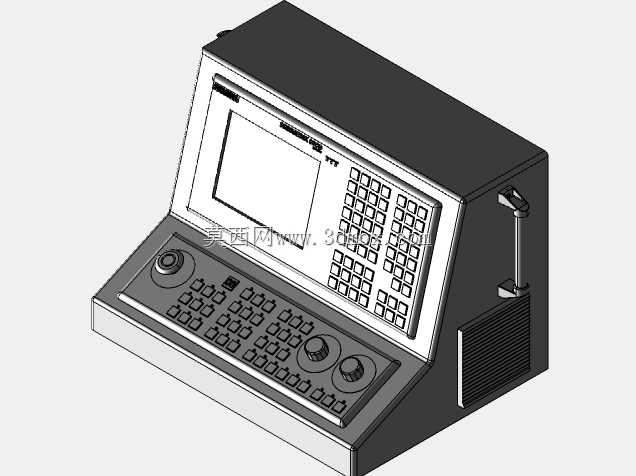

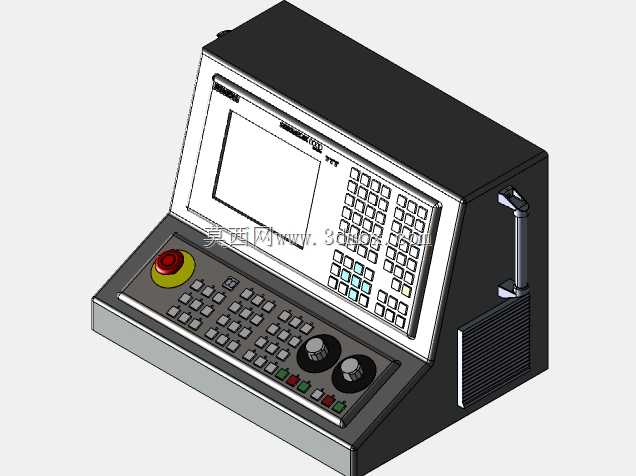

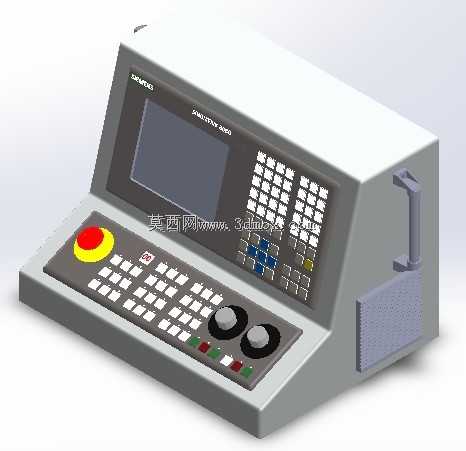

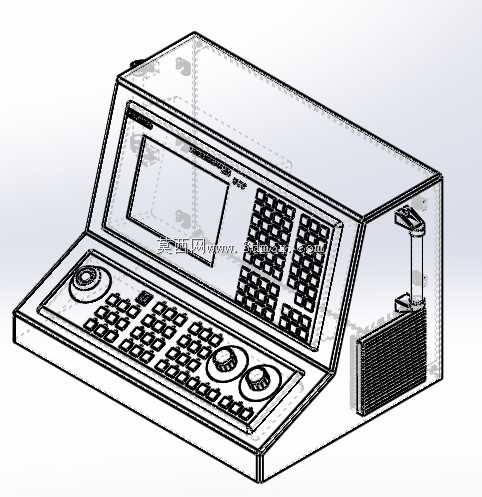

西门子数控操作面板三维结构设计

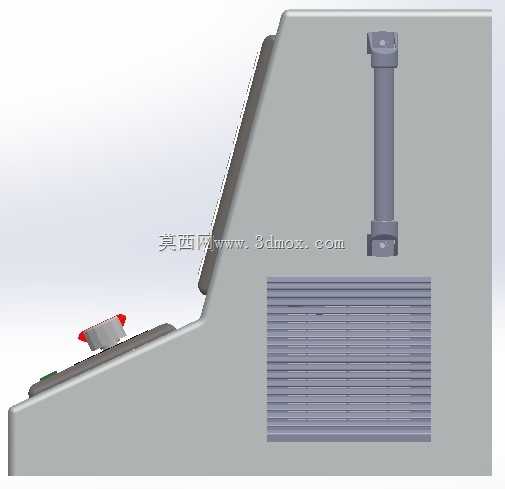

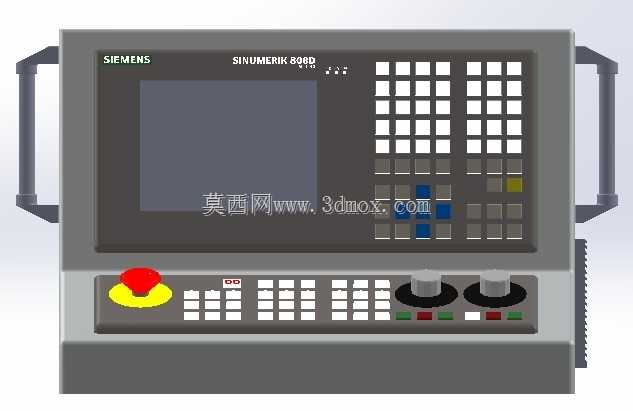

车间现场的数控面板常年暴露在切削液飞溅、金属粉尘附着、操作人员高频按动的工况下，普通消费级电子外壳的结构设计完全无法适配这类使用场景。这款西门子数控操作面板的结构设计，从加工适配视角出发，每一处细节都对应着机加工现场的实际使用痛点。面板上的急停按钮采用凸起的蘑菇头结构，周边特意做了下沉式的防护圈，既保证操作人员遇到紧急情况时能第一时间触碰到，又能避免日常吊装工件、清理切屑时误碰触发停机，防护圈的边缘做了1.5毫米的圆角钝化处理，不会剐蹭操作人员的工作服袖口。按键区域的排布完全贴合一线操作人员的操作习惯，常用的方向键、倍率调节旋钮集中在右手自然垂落的覆盖范围，旋钮的阻尼做了分段式调校，每转动一个档位都有清晰的触感反馈，操作人员戴着沾有切削液的劳保手套也能准确调节参数，不会出现打滑误操作的情况。屏幕周边的边框做了高出屏幕表面2毫米的挡边，即便现场有工件磕碰、工具滑落，也不会直接砸到液晶屏幕表面，挡边的内侧预留了密封胶条的安装槽，装配时嵌入耐油橡胶条就能阻挡切削液和粉尘从屏幕缝隙渗入内部电路板。面板后侧的把手采用圆弧过渡的一体化结构，和主壳体的连接位置做了加强筋布局，维修人员拆装面板时可以直接握持把手发力，不会出现连接处断裂的问题。接口区域全部布置在面板的下侧，每个接口周边都做了内凹的导流槽，即便有切削液顺着面板外壁流下，也会顺着导流槽排走，不会顺着接口缝隙进入内部。壳体的拼接位置全部采用止口结构，相比普通的平面对接，止口结构的密封路径更长，配合密封胶条可以达到IP54的防护等级，完全适配数控车间的复杂工况。面板底部的安装孔位做了长圆孔设计，现场安装时可以根据不同机床的安装座尺寸微调固定位置，不需要重新打孔适配，降低现场安装的改造工作量。按键的键帽采用微微内凹的弧面设计，指腹按上去的贴合度更高，长时间操作也不容易产生疲劳，键帽上的字符采用激光雕刻后填油的工艺，即便常年被手套摩擦、接触切削液也不会出现字符磨损脱落的问题。
