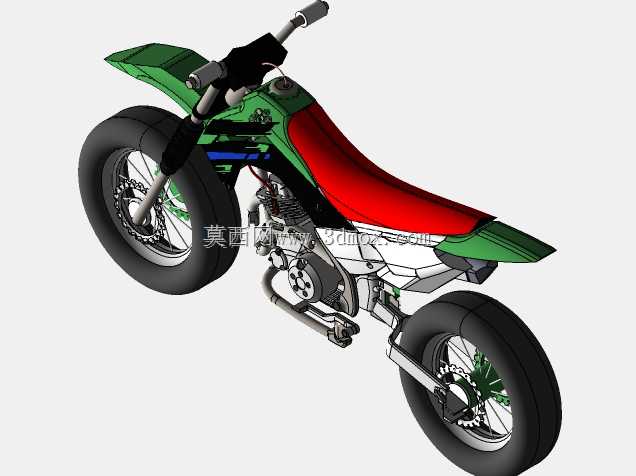

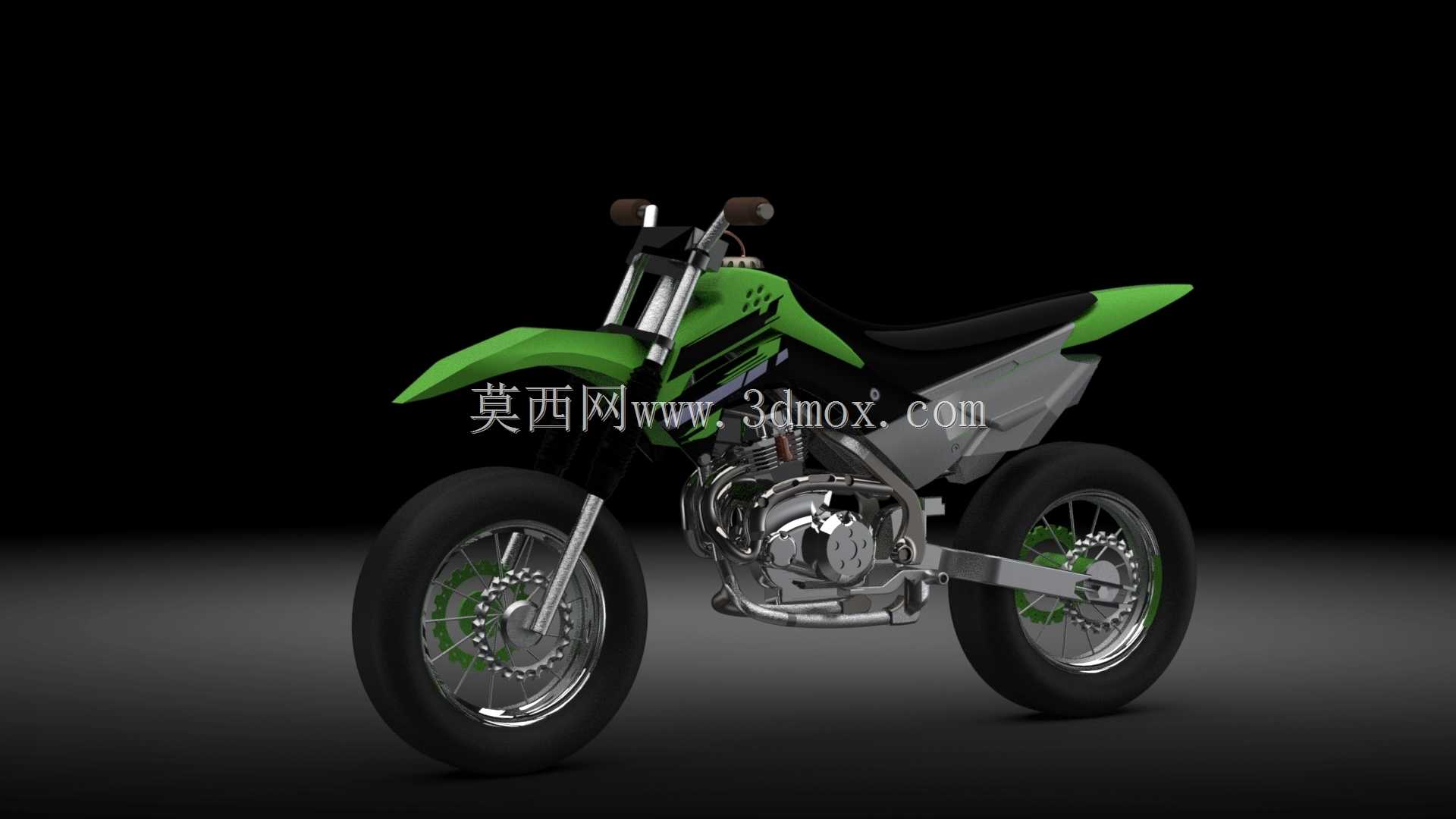

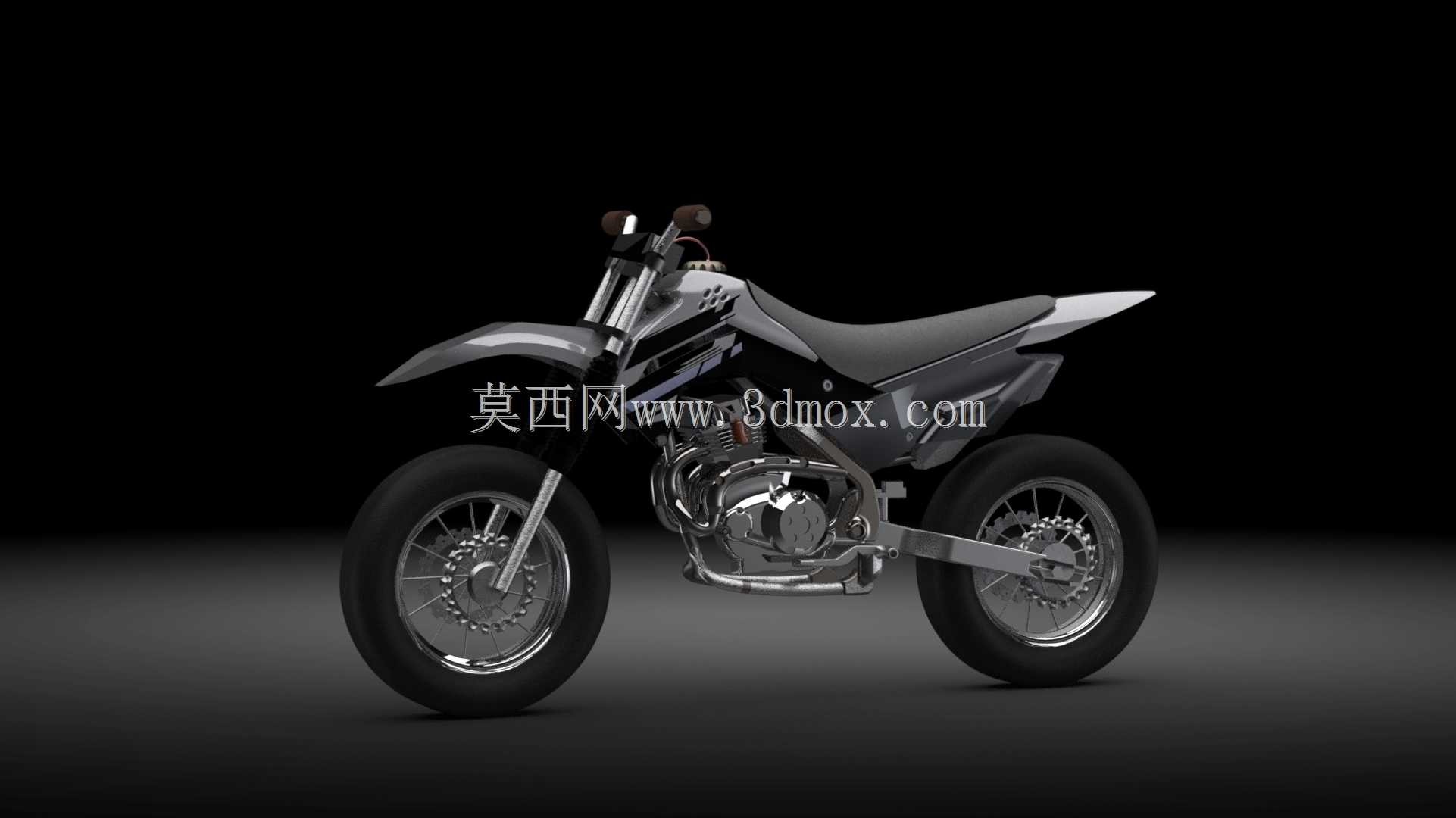

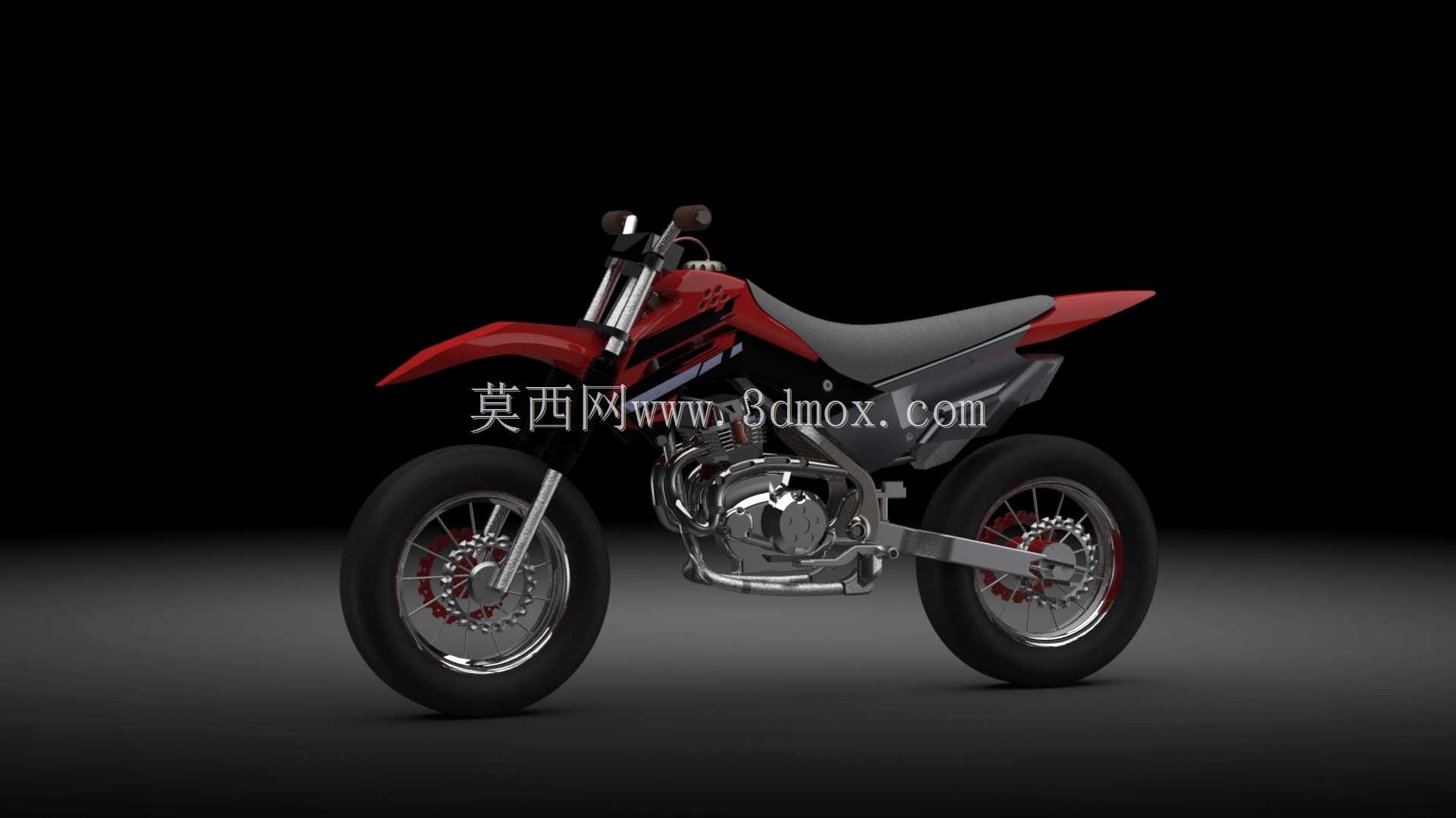

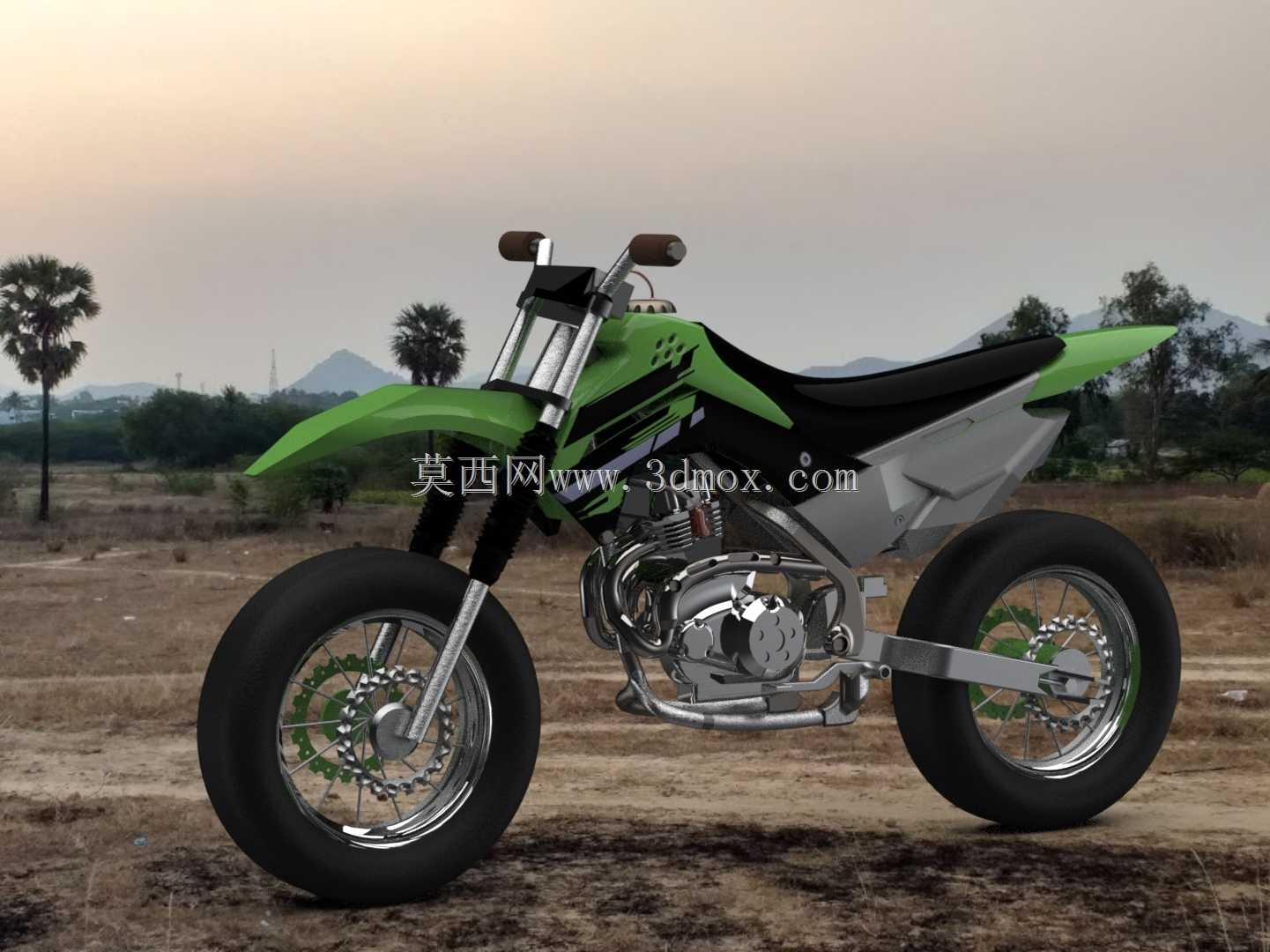

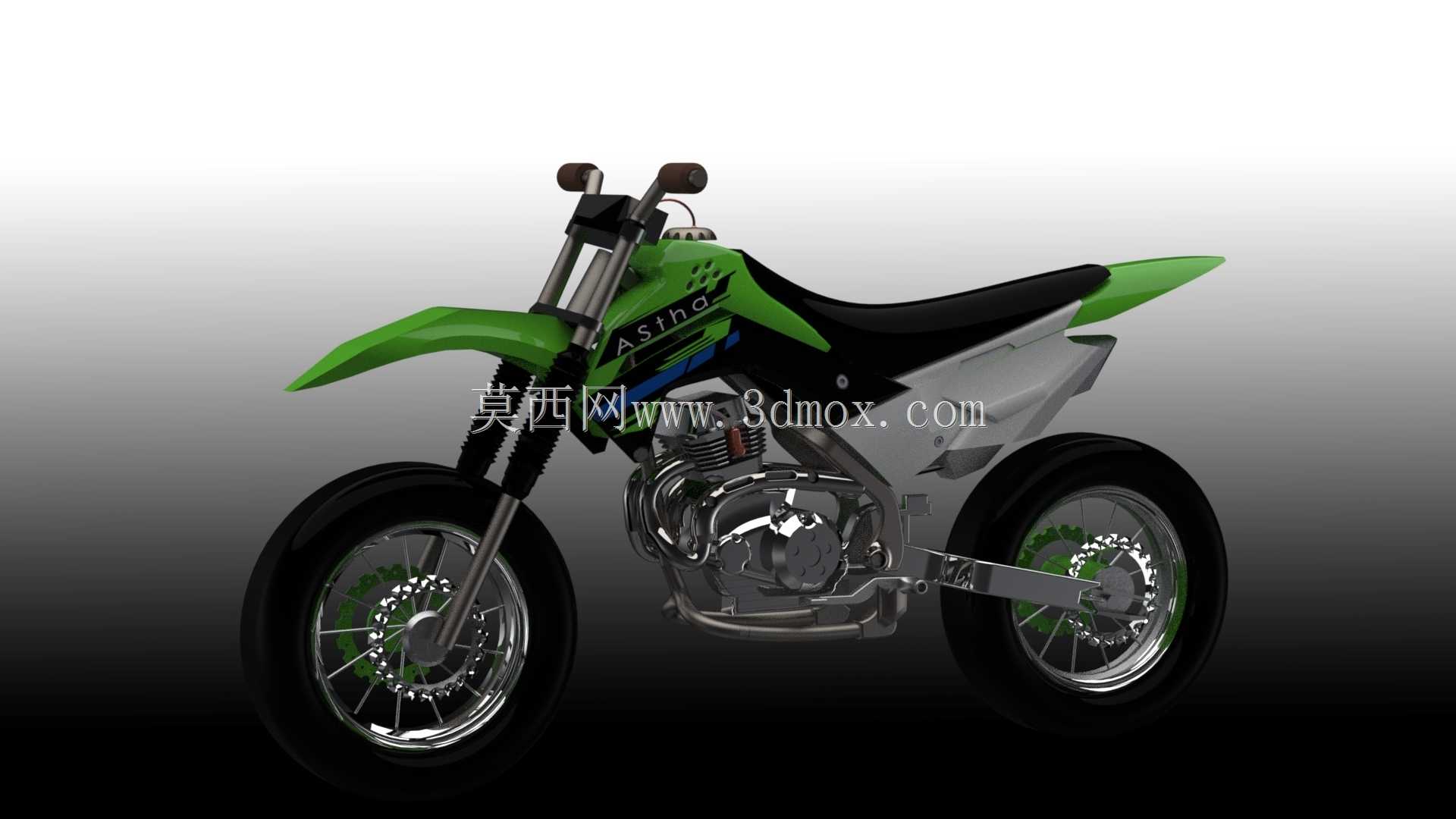

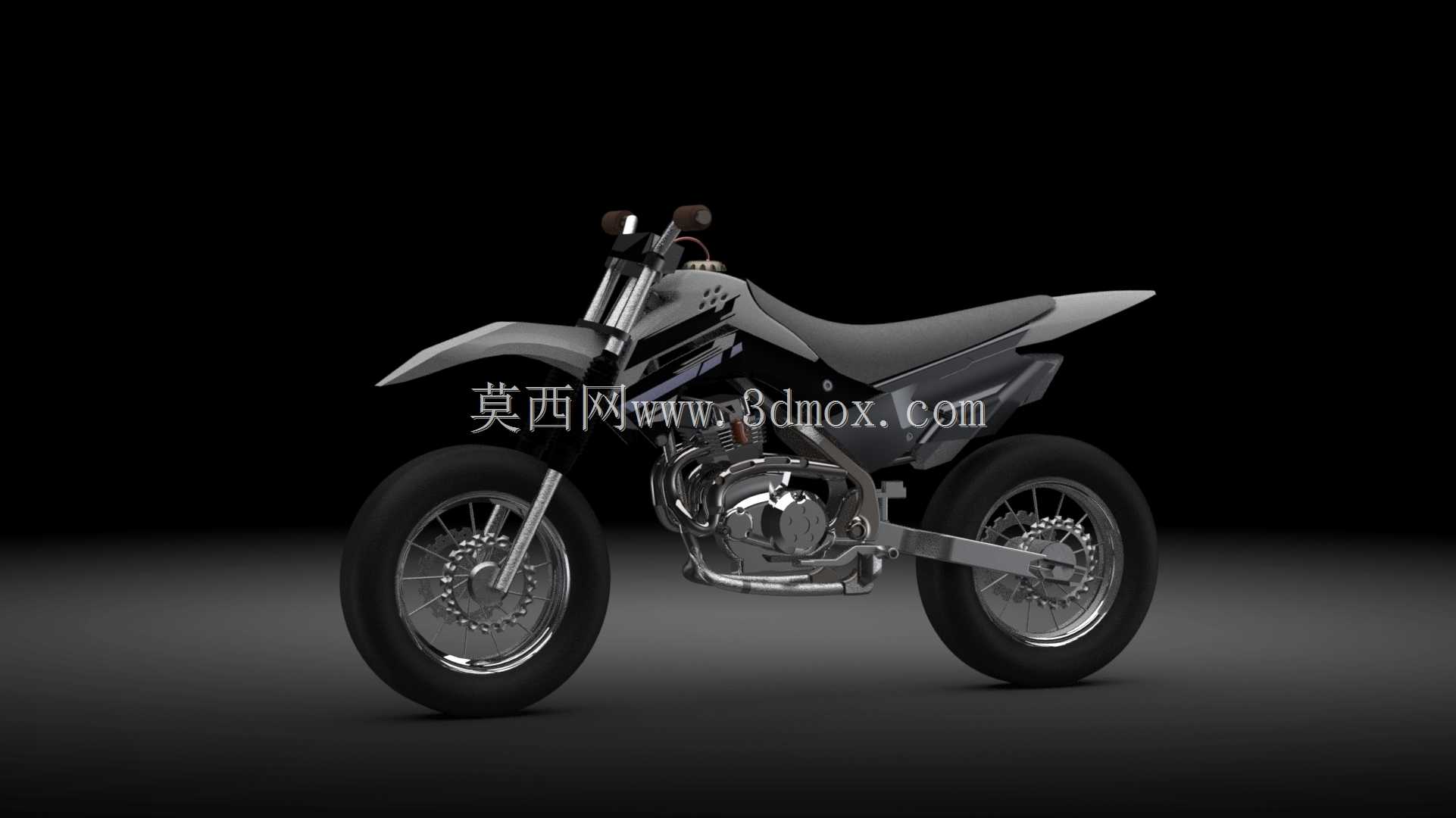

小型越野摩托车整车结构三维数模

非铺装路面骑行时，小排量越野摩托常遇到飞坡落地冲击、泥沙灌入转动间隙、车把转向限位不足摔车后变形的问题，这款数模在结构优化阶段就针对这些场景做了针对性调整。前减震的套筒配合间隙留了0.12mm的公差带，既保证减震上下滑动的顺畅度，又能避免泥沙进入后卡滞，套筒下端特意加了一圈凸起的挡边，不用额外加装防尘套就能挡住大部分飞溅的泥水，减少后期维护的拆解频次。车架的钢管拼接处没有做直角焊接，全部改成了R8的圆弧过渡，飞坡落地时应力会顺着圆弧分散到整根主梁，不会在焊缝位置出现应力集中断裂的情况，座垫下方的车架横梁特意加宽了2mm，搭载重物或者后座载人时也不会出现车架侧向扭曲的问题。发动机的散热片做了不等距排布，靠近排气侧的散热片间距比进气侧宽1.5mm，高负荷骑行时排气侧的热量能更快散出，不会出现局部过热导致的动力衰减，散热片边缘做了0.5mm的倒角，摔车时不会因为尖锐边缘磕碎散热片造成冷却液泄漏。前后轮的辐条和轮毂配合位置做了锥面定位，装配时不用反复调整辐条张力就能保证轮圈的圆度，轮胎胎面的块状花纹深度留了12mm，泥地骑行时花纹能快速甩出嵌入的泥土，不会被泥块填满失去抓地力。车把的握把位置做了15度的后倾角度，长时间站立骑行时手腕不用保持别扭的角度，转向限位块装在了下联板位置，最大转向角度限制在38度，摔车时车把不会直接磕到油箱造成油箱凹陷。后平叉和车架的连接轴用了自润滑衬套，不用定期打黄油也能保证后平叉摆动的顺畅度，衬套两端加了双层密封圈，高压水枪洗车时也不会把水冲进衬套内部造成锈蚀。排气尾段的固定点做了橡胶减震垫连接，发动机的震动不会直接传递到排气上，长时间骑行也不会出现排气固定螺丝松动脱落的问题，尾段的出口角度做了10度的上扬，涉水骑行时不会把水倒灌进发动机造成熄火。
