FRC赛事伸缩臂竞技机器人结构设计

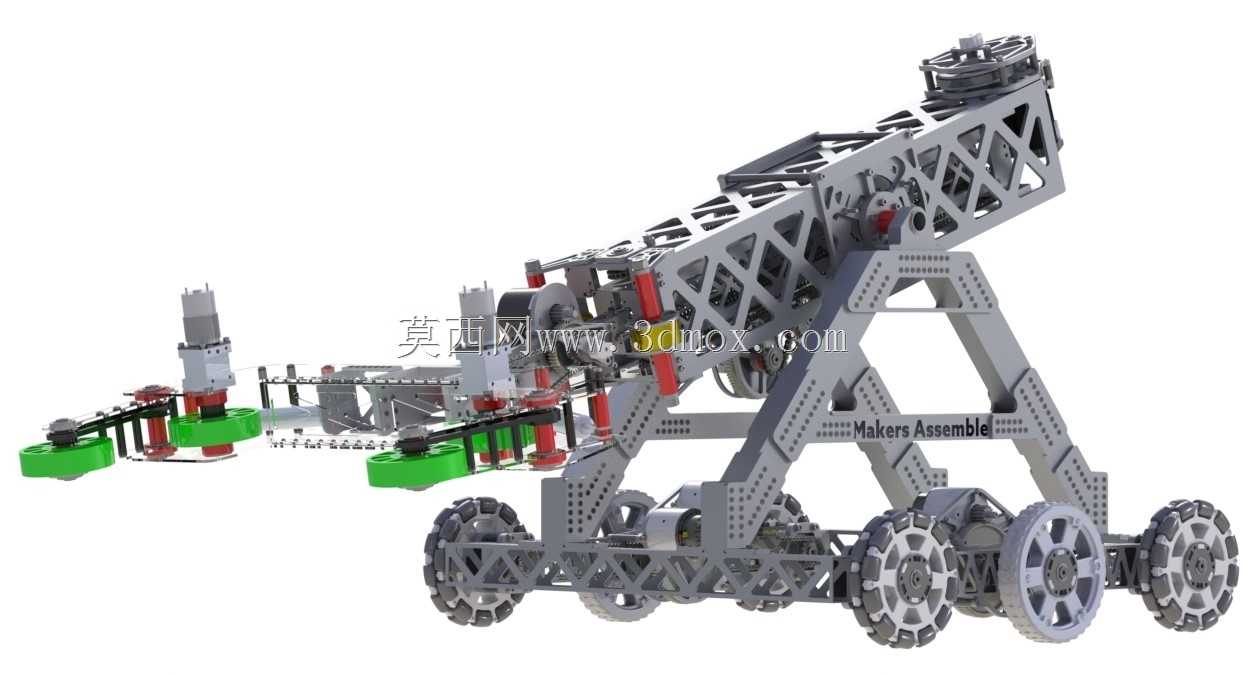

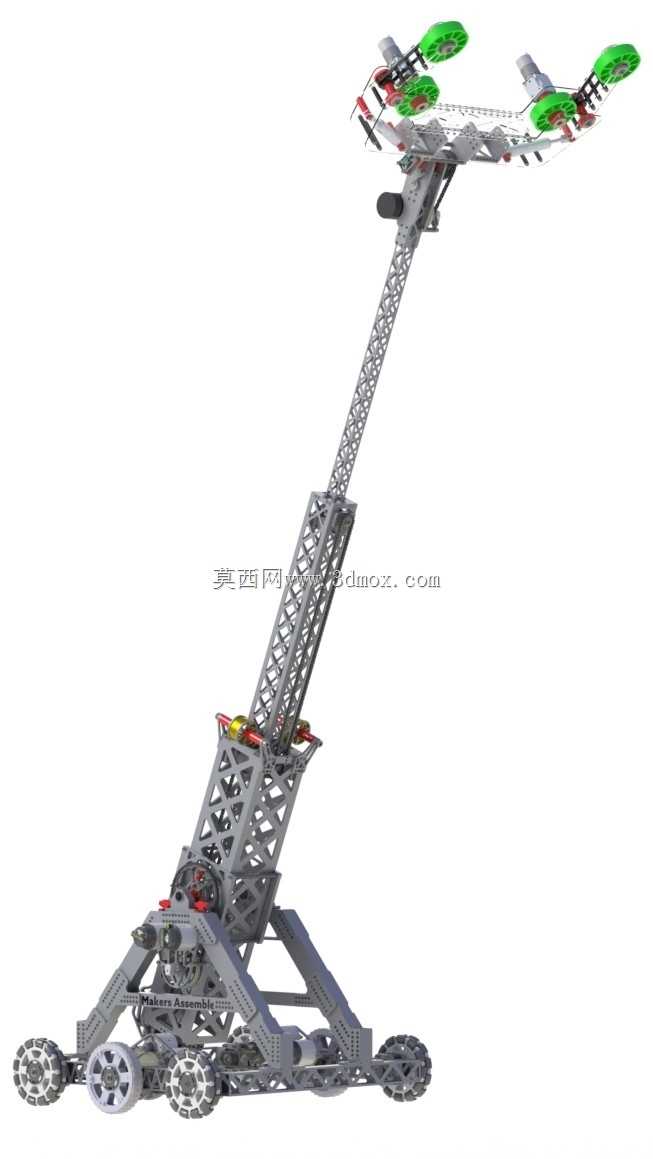

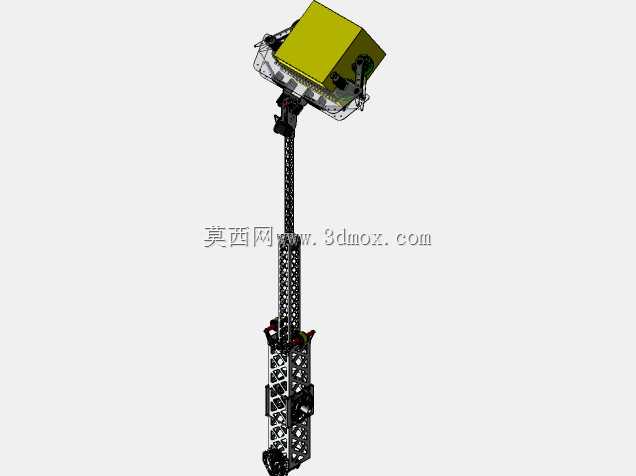

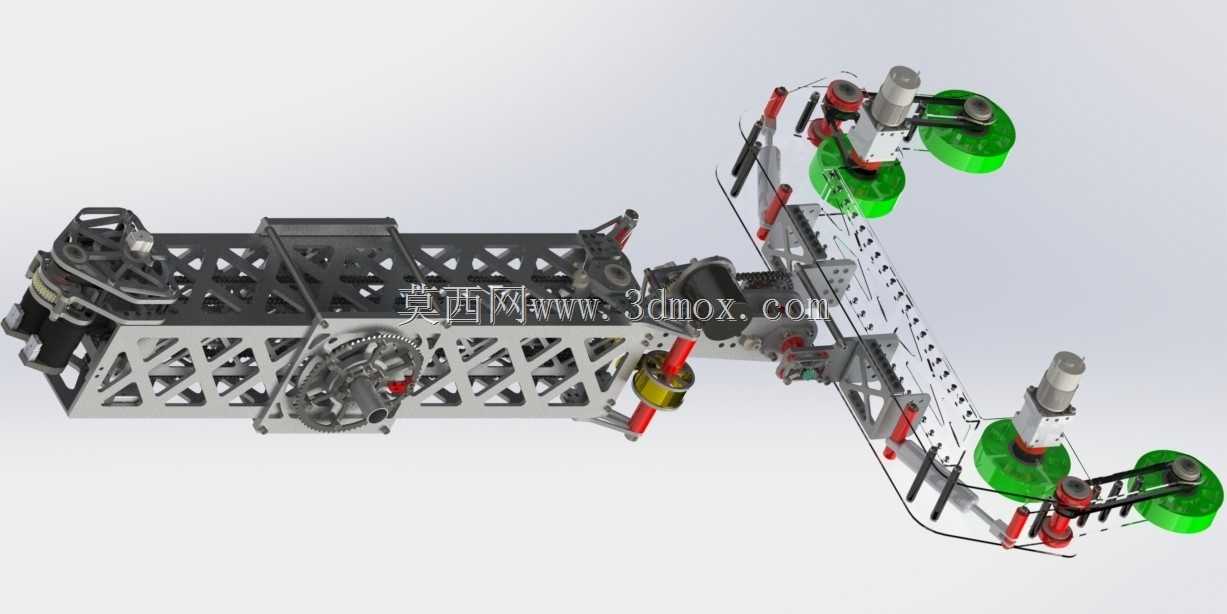

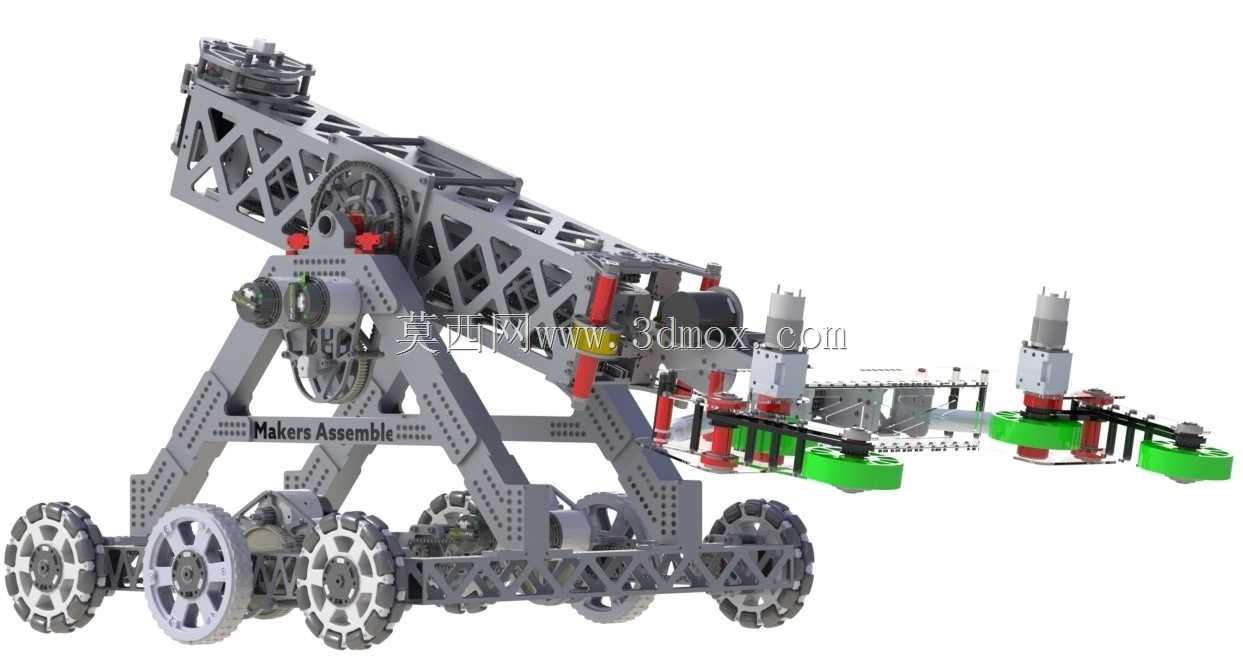

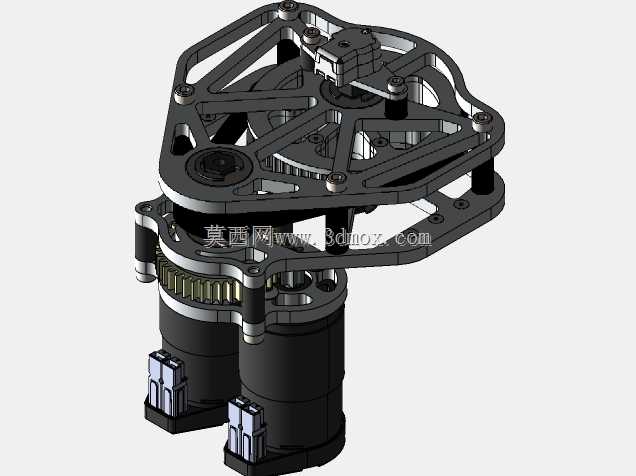

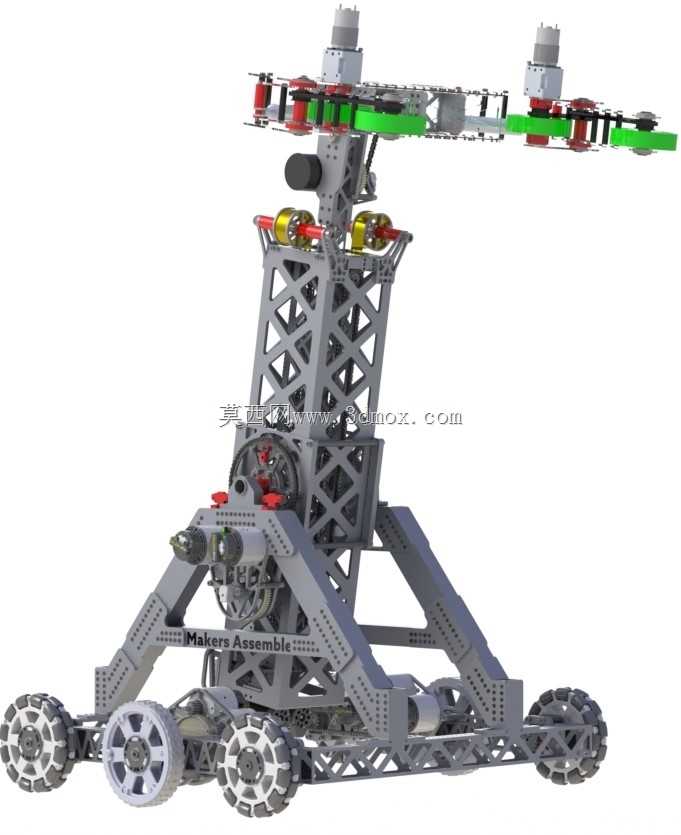

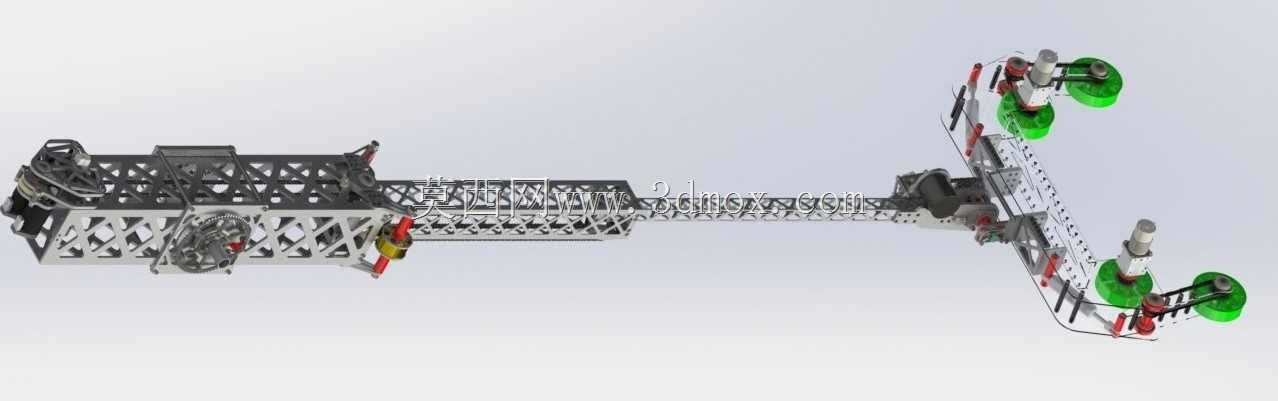

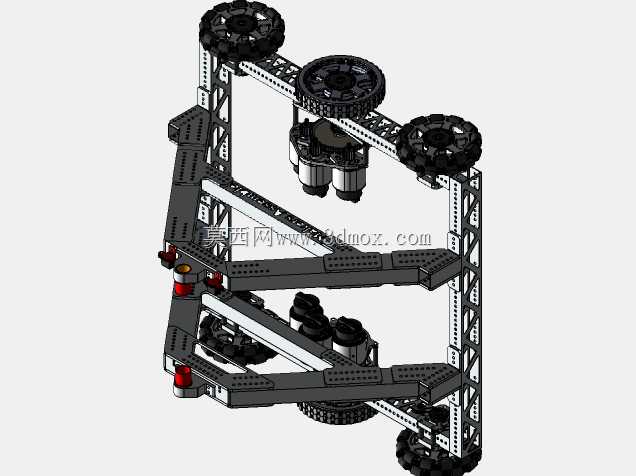

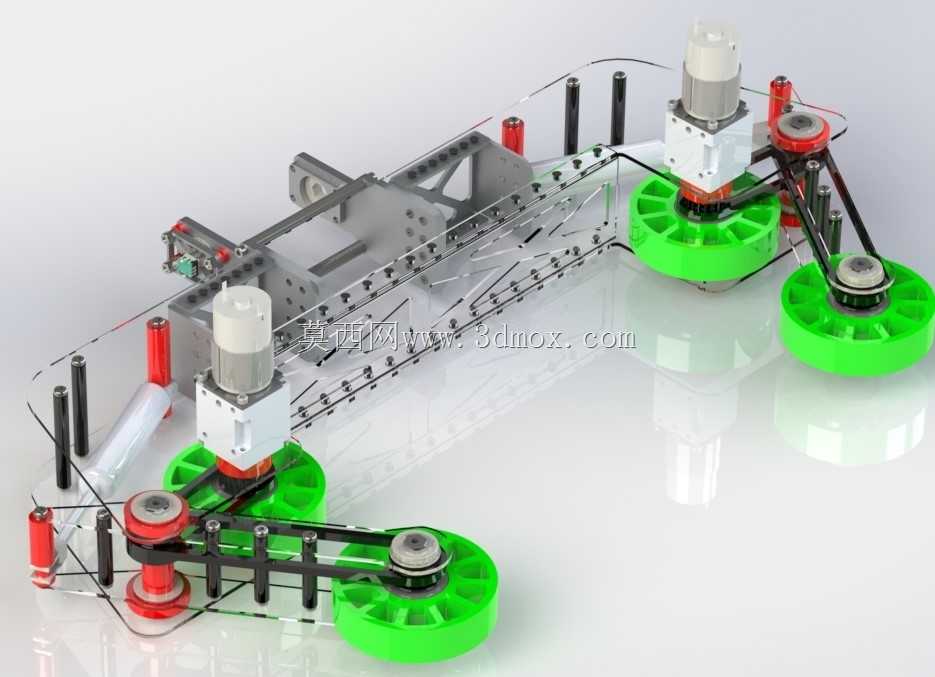

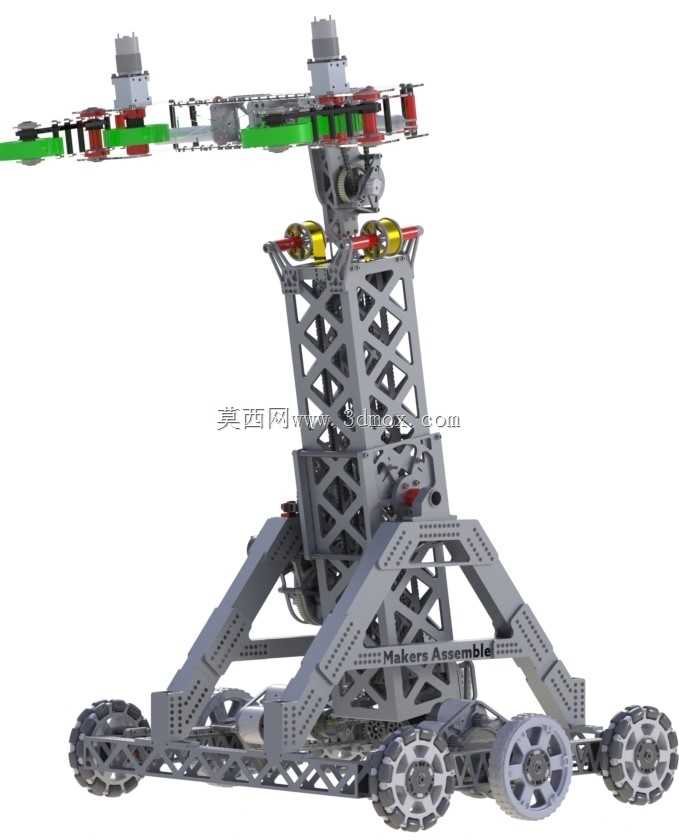

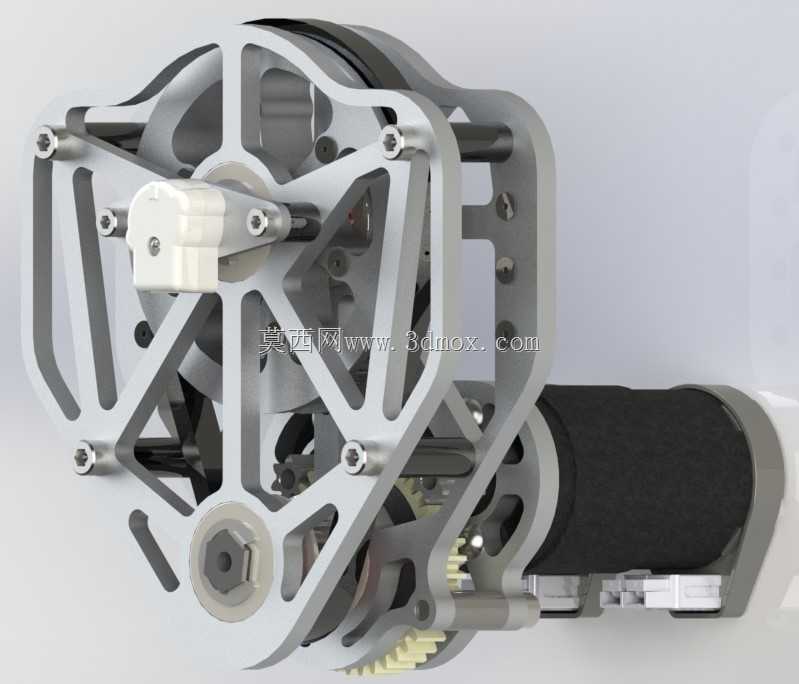

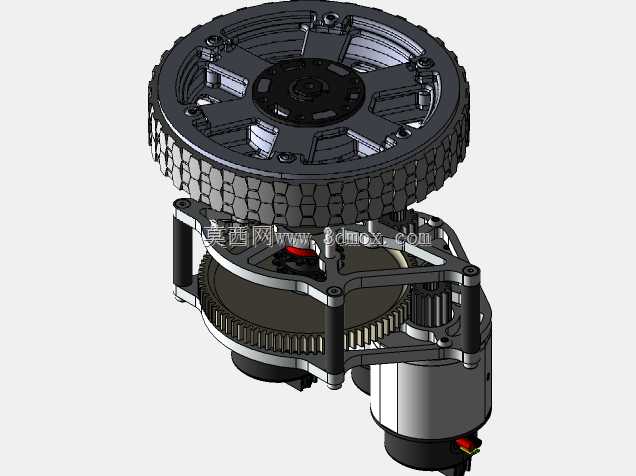

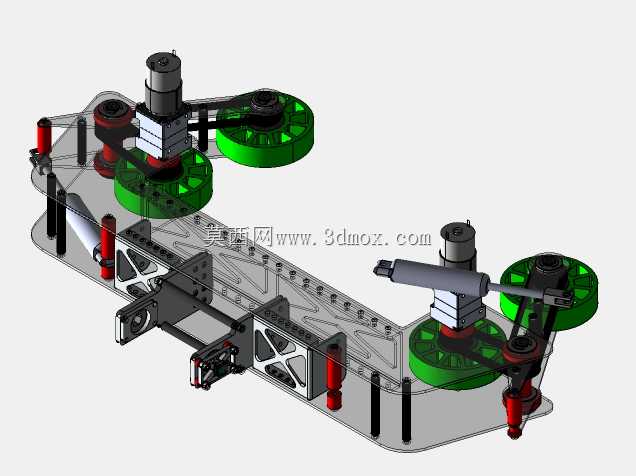

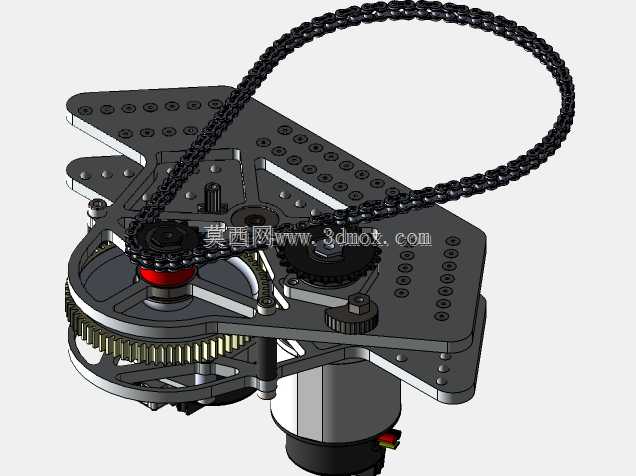

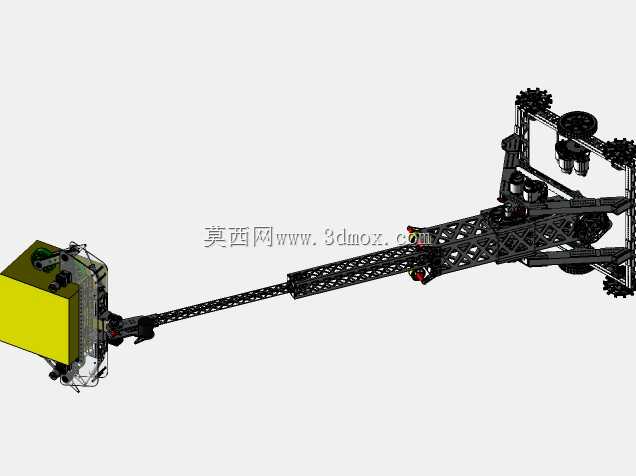

赛事级竞技机器人的落地痛点从来不是炫酷的外观，而是高强度对抗下伸缩臂的形变控制与移动底盘的稳定性平衡，这款针对赛事场景设计的伸缩臂机器人，在结构取舍上做了大量针对性调整。底部行走轮组采用多轮分布式布局，没有追求过高的行进速度，反而把轮系的接地面积做了加宽，配合斜向支撑的桁架底架，能抵消机械臂完全伸展时产生的前倾力矩，避免急停或者抓取重物时出现翘头甚至侧翻的问题。臂身采用格构式桁架结构，没有用整块板材做封闭臂身，镂空的格构在保证纵向抗弯强度的同时，把臂身自重压到了最低，要知道伸缩臂每减重一公斤，末端抓取的负载上限就能提升近0.8公斤，还能降低臂身伸展时的驱动负载。臂节之间的滑动配合面没有用普通的滑轨结构，而是在每节臂的衔接处做了多点位的耐磨衬垫嵌入，既可以抵消臂身伸展后产生的横向晃动量，又能在赛场出现磕碰变形时快速更换衬垫，不用整段替换臂身结构。末端的立方体机械手没有做复杂的多自由度设计，反而采用大夹持面的平行夹爪结构，夹爪内侧预留了防滑纹理的安装槽，针对赛事里常见的立方体、柱状类道具，能保证抓取时的接触面积足够大，不会因为行进过程中的震动出现道具脱落。臂身顶端的两组动力轮组布局也藏着细节，两组轮的间距刚好匹配赛事道具的标准宽度，抬升到位后可以直接通过轮组的转动把道具输送到存放位置，省去了额外的推送机构，进一步降低了末端的结构重量。整个臂身的旋转基座采用大直径回转支撑，没有用普通的轴承配合，216度的旋转行程里，每一个角度的锁止阻尼都做了匹配调试，哪怕臂身完全伸展到水平状态，旋转时也不会出现惯性甩动的问题。底盘上的电气元件安装位全部做了下沉式设计，把重心压到了轮轴高度以下，就算对抗中被其他机器人撞击侧面，也能快速回正不会彻底倾覆。所有的结构连接点都采用快拆式的销钉固定，没有用大量的螺丝锁附，赛事间隙出现结构损坏时，不用携带复杂工具就能快速替换受损部件，完全适配赛事现场的快节奏维修需求。
