工业双侧扶手斜向钢制爬梯三维设计

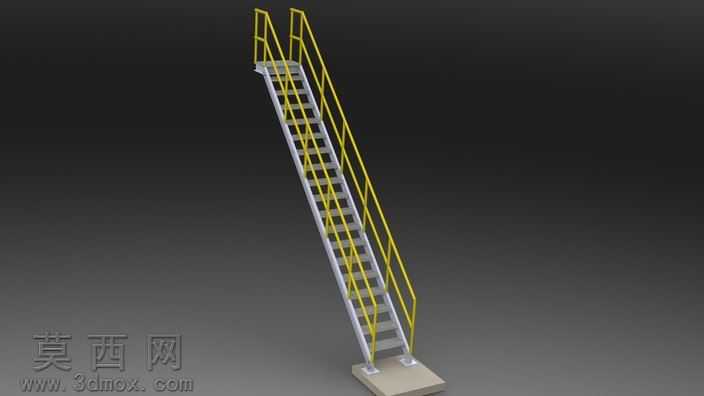

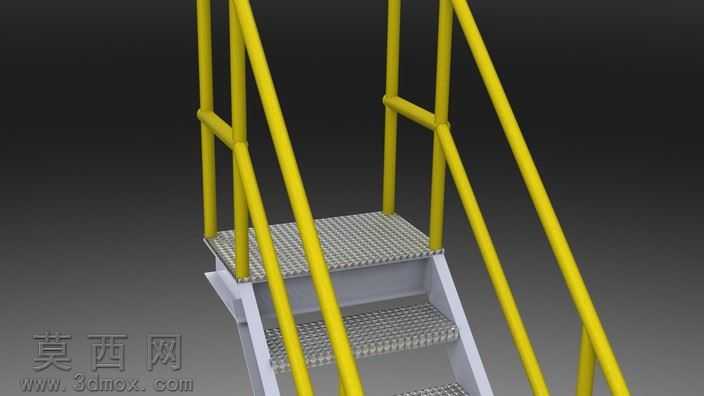

本模型为工业场景使用的双侧扶手斜向钢制爬梯，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循ISO工业梯具的通用设计规范，对梯身的每一处结构细节都进行了精准还原。建模阶段首先以梯身倾斜角度为核心基准，确定梯梁的倾斜斜率与整体高度，梯梁采用冷弯型钢的截面轮廓进行拉伸成型，两侧梯梁保持平行度公差约束，踏步板采用等间距阵列方式排布，每级踏步的深度、高度均符合人体工程学登高作业的舒适尺寸要求，踏步表面做防滑纹理的结构刻画，模拟实际工业梯具的防滑踩踏面设计。两侧安全扶手采用圆管截面进行扫掠建模，扶手沿梯身倾斜方向连续延伸，在梯段上下两端做圆滑收边处理，扶手与梯梁之间通过均匀排布的竖向支撑杆进行连接，每处连接位置都添加了焊接节点的细节特征，还原实际加工的装配结构。梯身底部设置了两块方形安装底座，底座上预留了螺栓安装孔位，用于将爬梯整体固定在地面或设备平台上，底座与梯梁底端做了加强筋结构设计，提升梯身底部的承重抗变形能力。材质渲染阶段，梯梁、踏步、底座等钢制构件赋予哑光银灰色金属材质，模拟碳钢型材经防锈处理后的表面质感，扶手部分赋予醒目的亮黄色安全防护漆材质，还原工业现场安全防护构件的标准配色，渲染时添加了柔和的环境漫反射光照，突出金属材质的细微反光与结构棱线，让模型整体视觉效果贴近真实工业梯具的实物状态。设计思路上，该爬梯定位为工业设备登高、平台上下通行的辅助通行构件，建模时充分考虑结构的合理性与安全性，所有承重构件的截面尺寸都参考常规工业梯的承重标准设定，整体结构无冗余设计，各部件之间的装配关系清晰，既可以作为工业场景布局的配套构件使用，也可作为梯具类产品设计的参考原型，模型的参数化特征支持后续对梯身高度、踏步数量、扶手高度等参数进行调整，适配不同高度差的登高使用需求。
