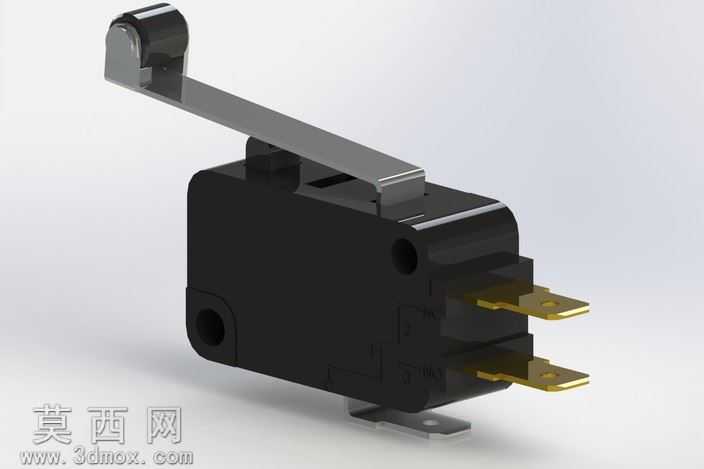

松下AM5带滚轮长杠杆微动开关三维建模

本作品为松下AM5系列带滚轮长杠杆型微动开关的三维参数化建模成果，建模过程严格参照实物测绘尺寸与官方产品规格参数完成，整体比例精准，结构还原度高。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先拆分开关的各个功能部件：黑色绝缘基座、带滚轮的金属杠杆、内部铰链传动结构、底部固定安装片、两个镀金插接触点端子，分别对每个零件进行单独建模。基座部分采用实体拉伸结合切除特征完成，精准还原基座侧面的安装定位孔、卡扣卡槽结构，以及基座表面的脱模斜度与细微加强筋纹理，保证注塑件的工艺特征完整还原。金属杠杆部分采用钣金特征结合圆角处理，还原杠杆的弯折弧度与端部滚轮的装配结构，滚轮与杠杆之间的转动间隙预留合理，符合实际装配的运动逻辑。触点端子部分采用薄拉伸特征建模，还原端子的插片倒角、表面镀金层的视觉区分，以及端子与基座内部的嵌装固定结构。材质渲染阶段，针对不同部件赋予对应材质属性：绝缘基座赋予黑色哑光阻燃塑料材质，调整粗糙度参数还原工程塑料的磨砂质感；金属杠杆、固定片赋予镀镍冷轧钢材质，添加细微的金属拉丝纹理与低强度环境反射，还原五金冲压件的真实质感；触点端子赋予亮面镀金金属材质，提高反射强度与金属光泽度，区分于普通钢质零件；端部滚轮赋予黑色耐磨工程塑料材质，与基座材质做细微的光泽度区分，突出滚轮的独立部件属性。结构设计上完整还原微动开关的触发传动逻辑，杠杆受压后绕铰链轴转动，触压内部弹片触点的运动路径预留合理，可直接用于后续的运动仿真验证。建模过程中对所有配合面做了公差适配处理，零件之间无干涉，装配关系符合实际产品的生产装配逻辑，既可以用于电器产品的结构设计选型参考，也可用于教学演示微动开关的内部结构与工作原理，模型同时导出了STEP、IGS等通用格式，可适配多款三维设计软件打开使用。
