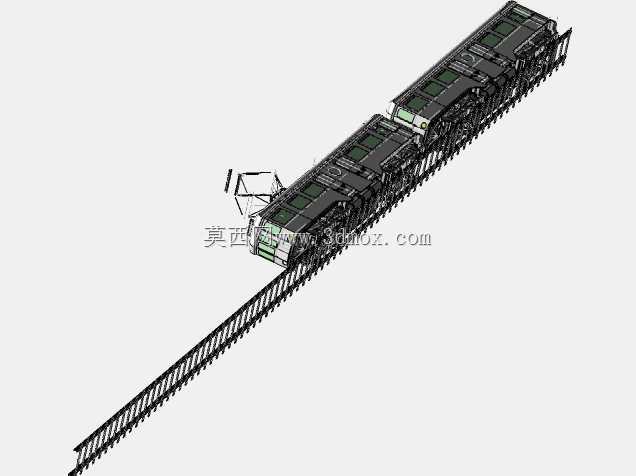

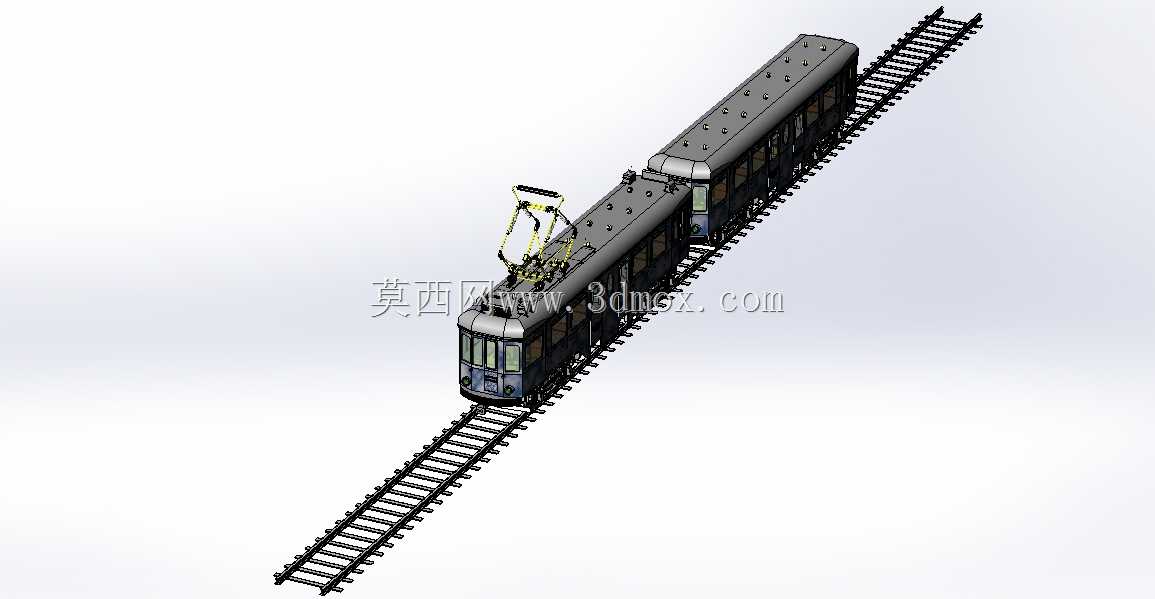

复古有轨电车受电弓及车体结构设计

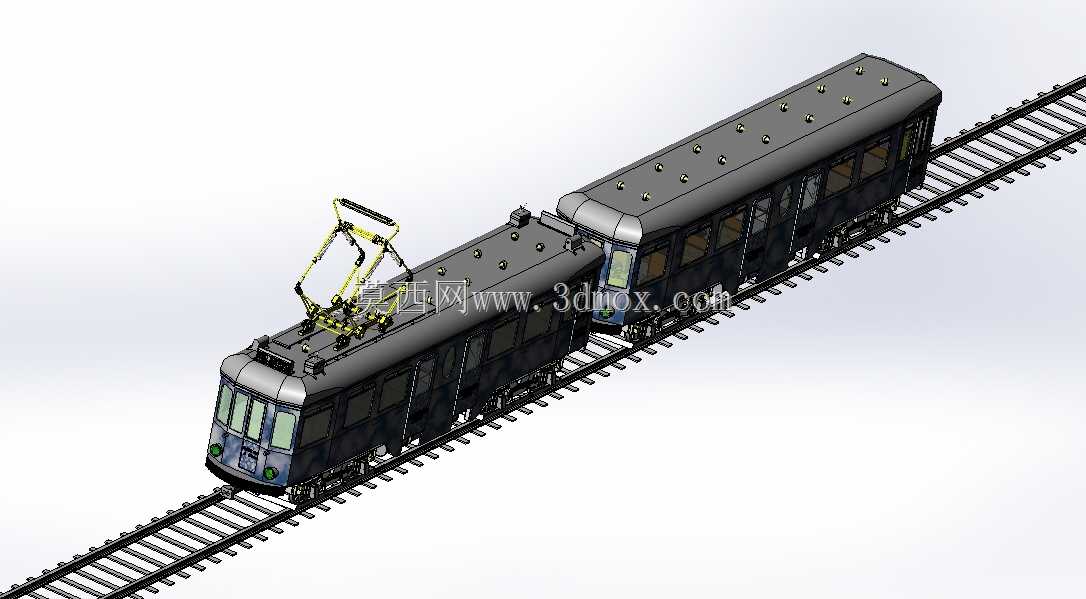

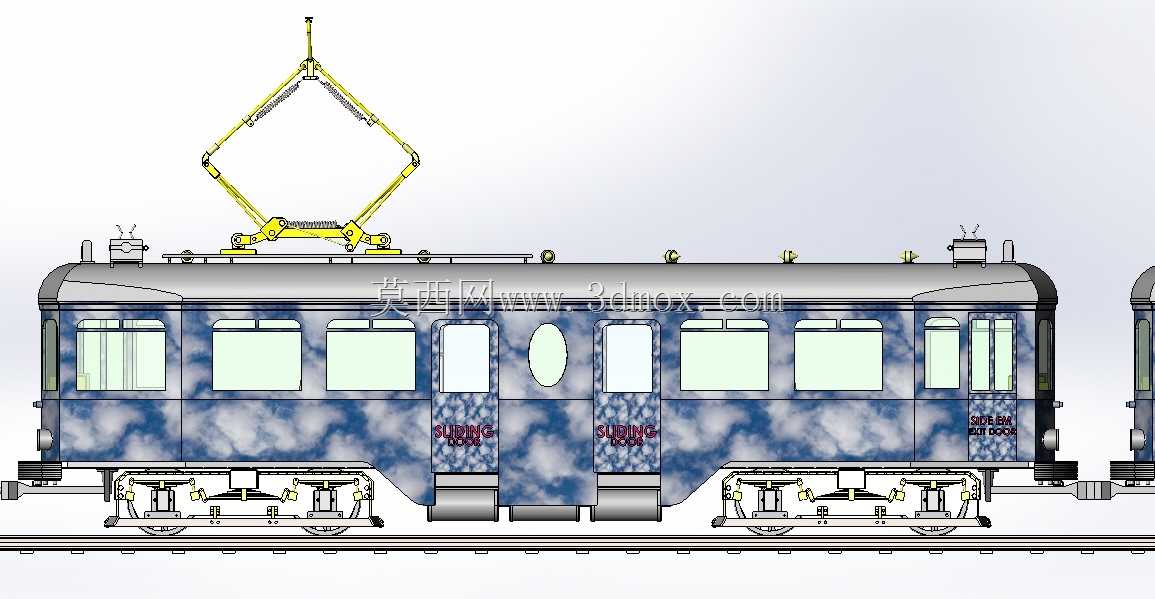

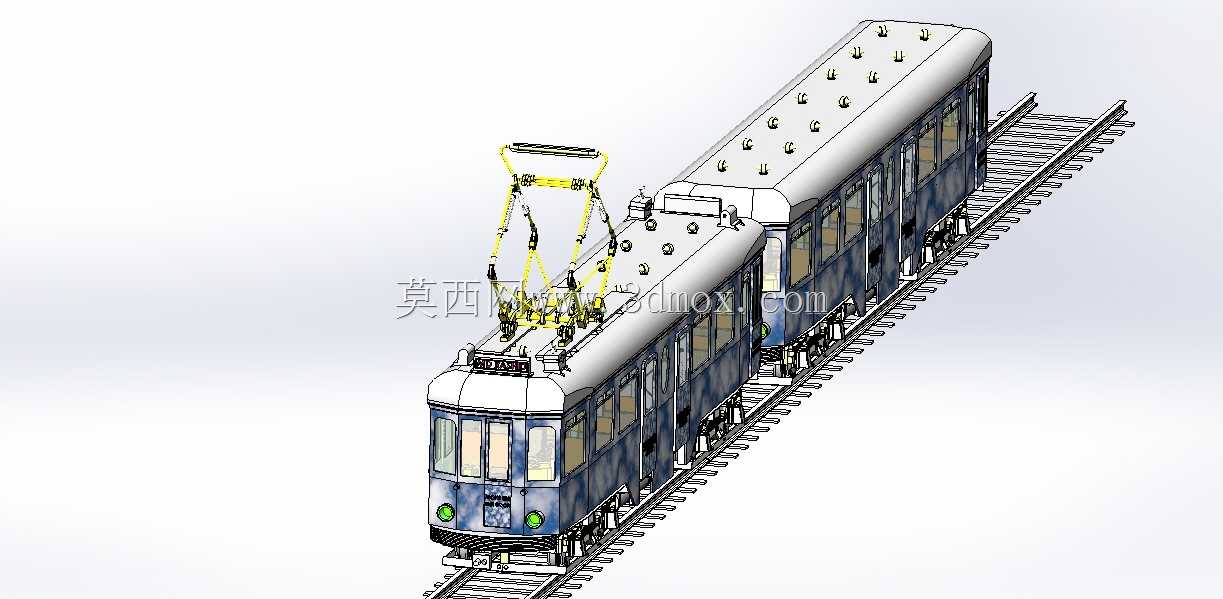

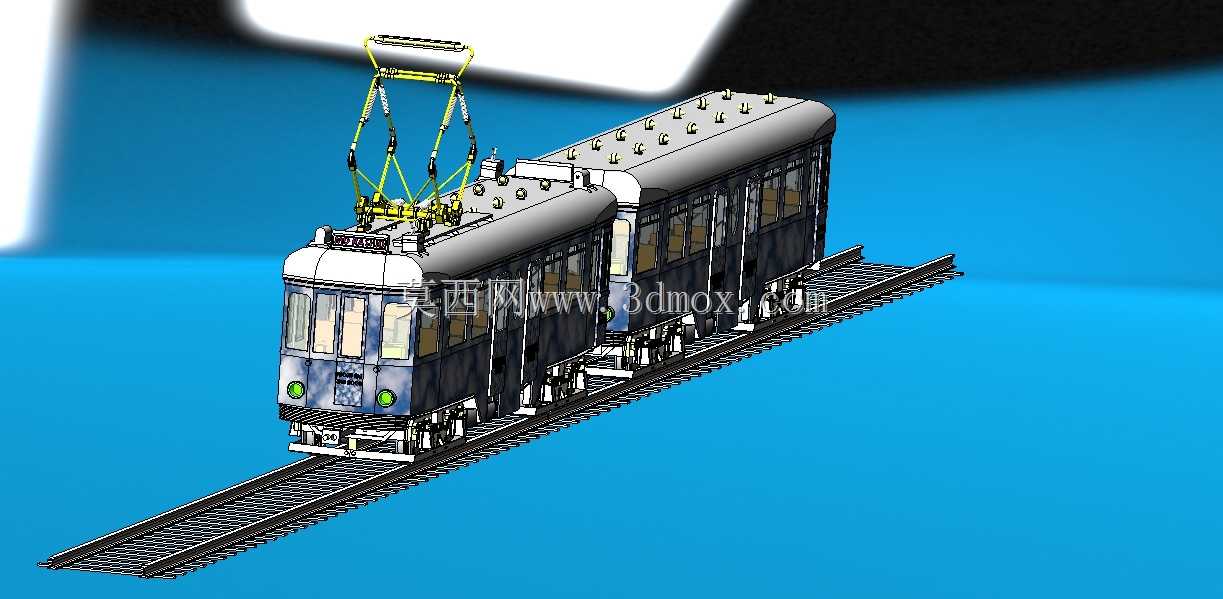

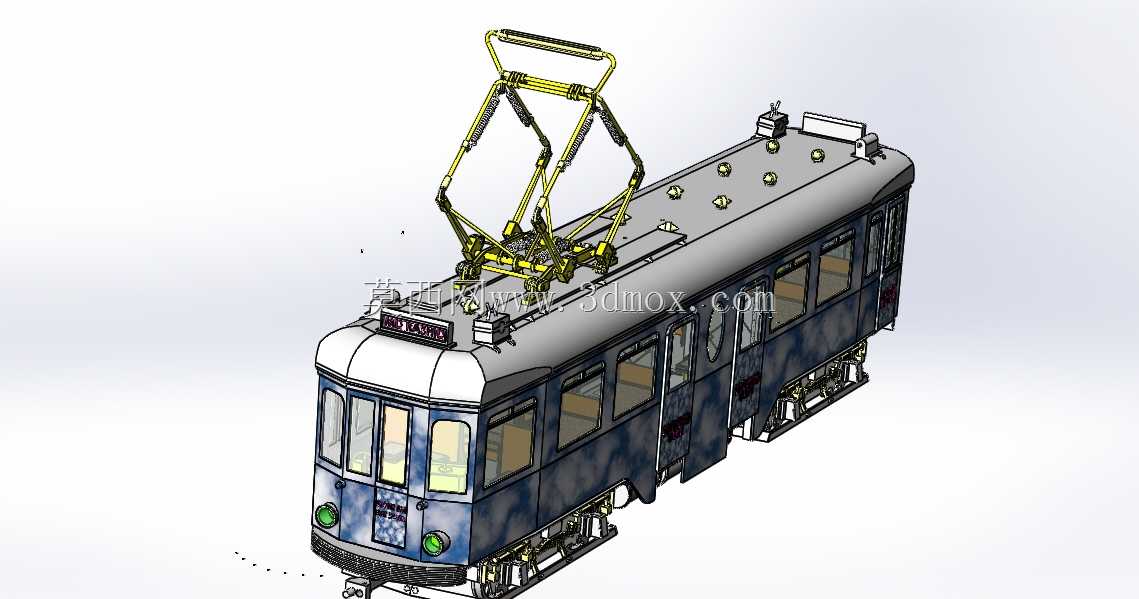

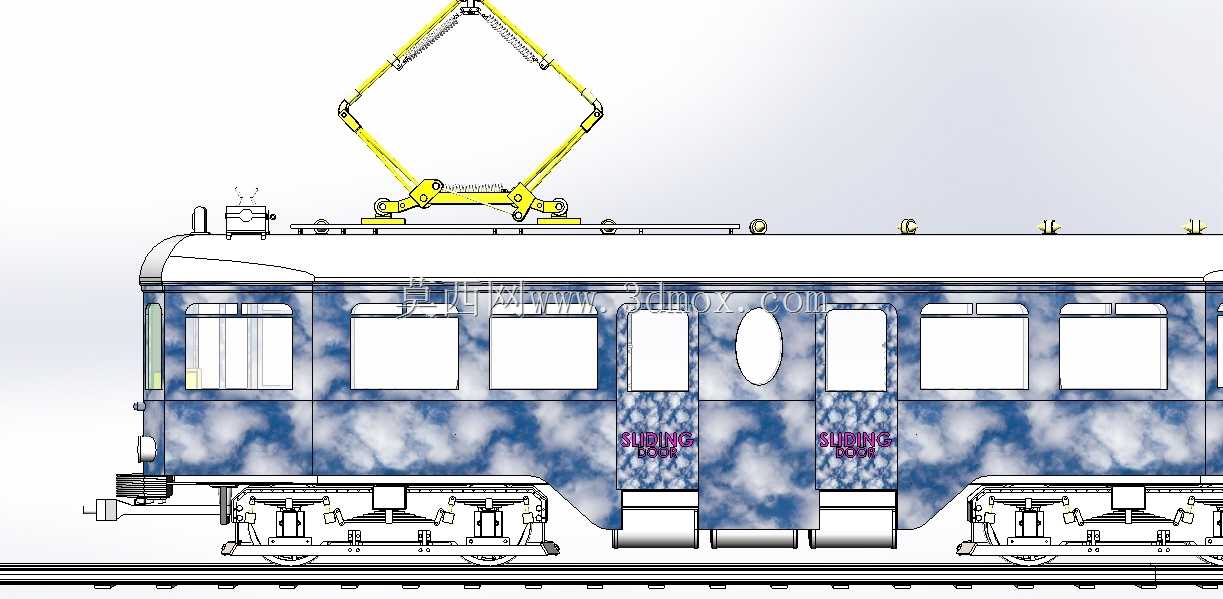

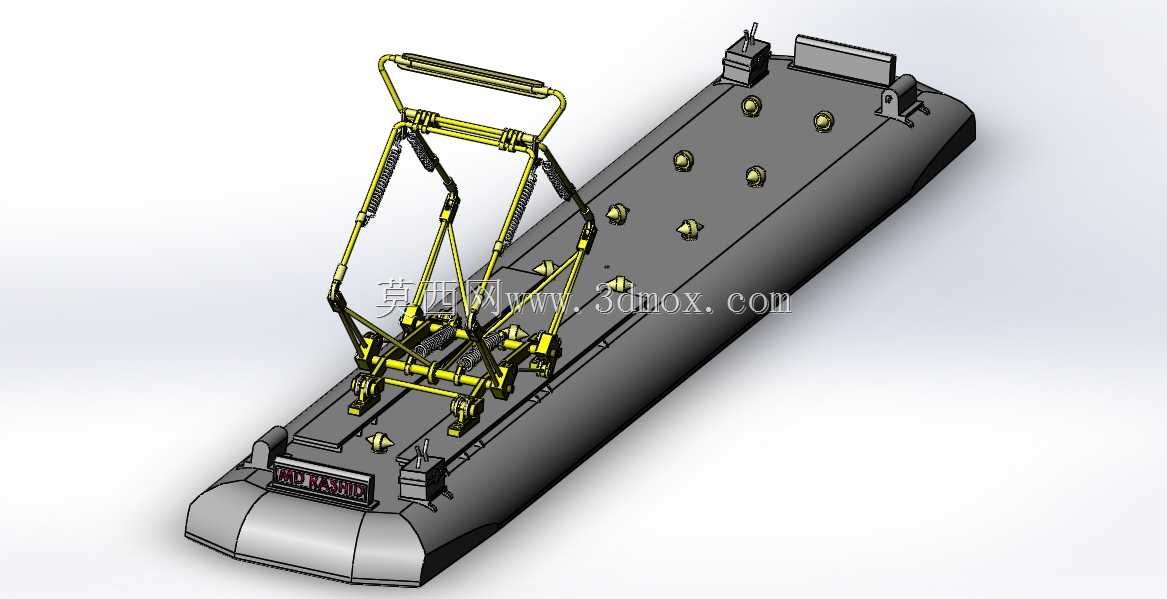

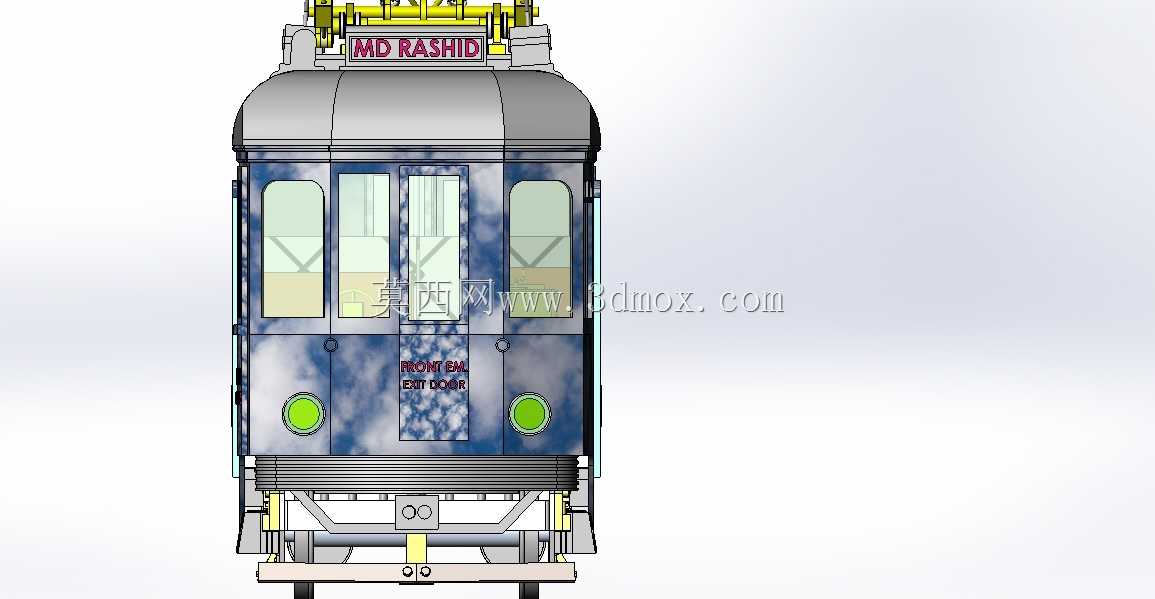

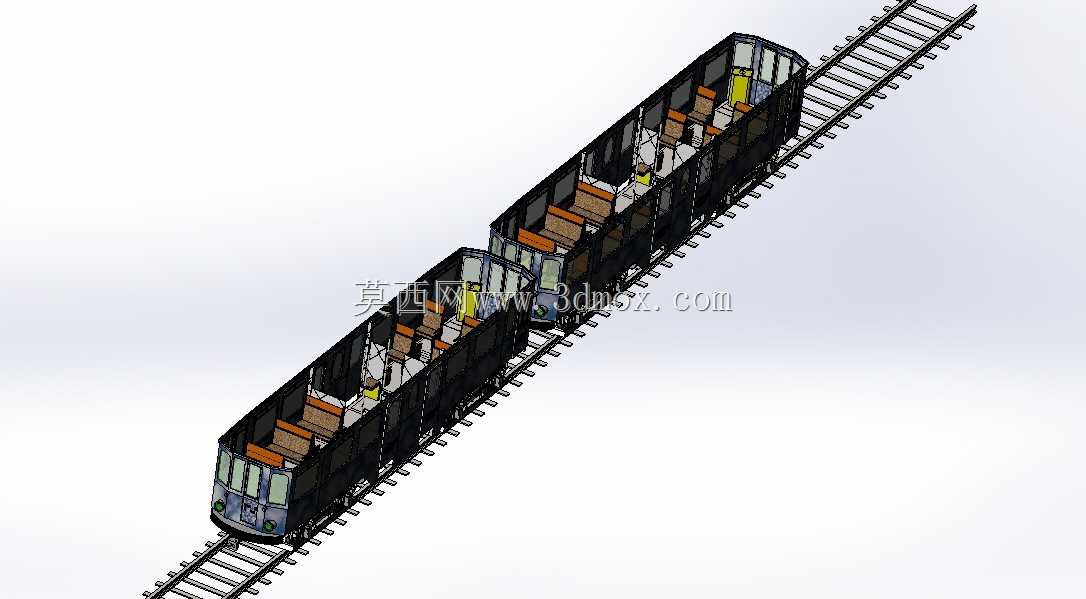

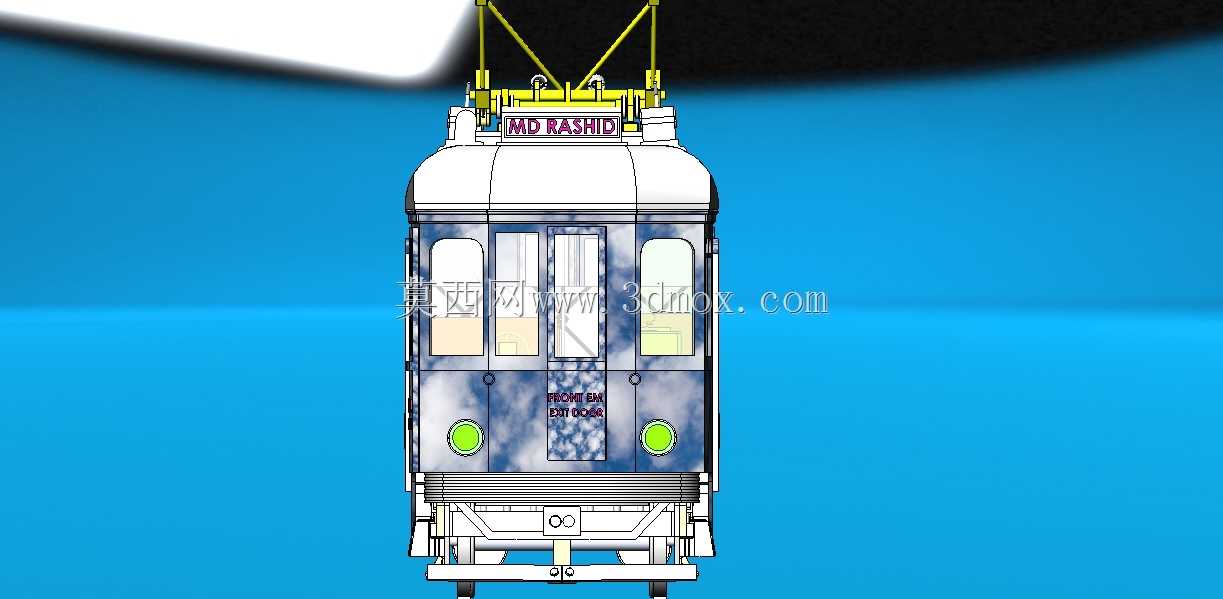

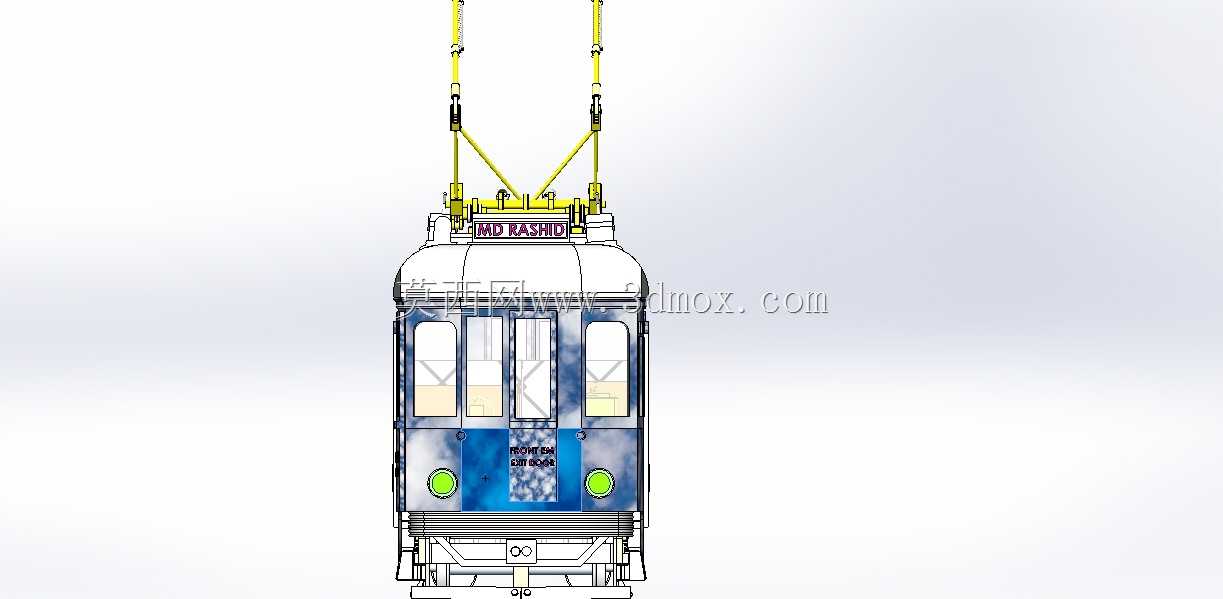

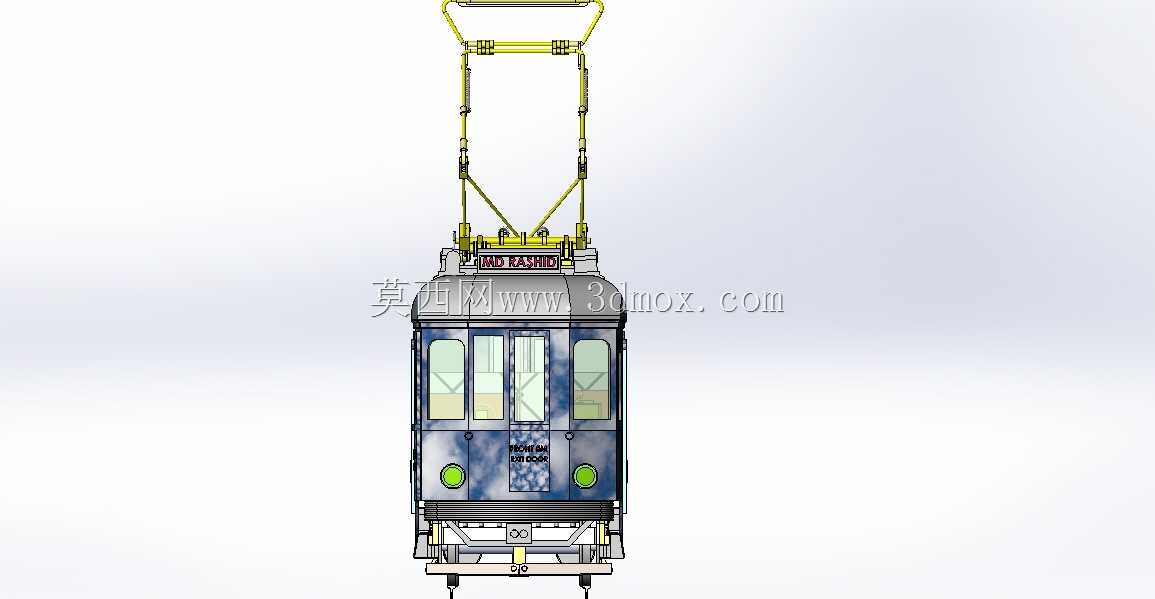

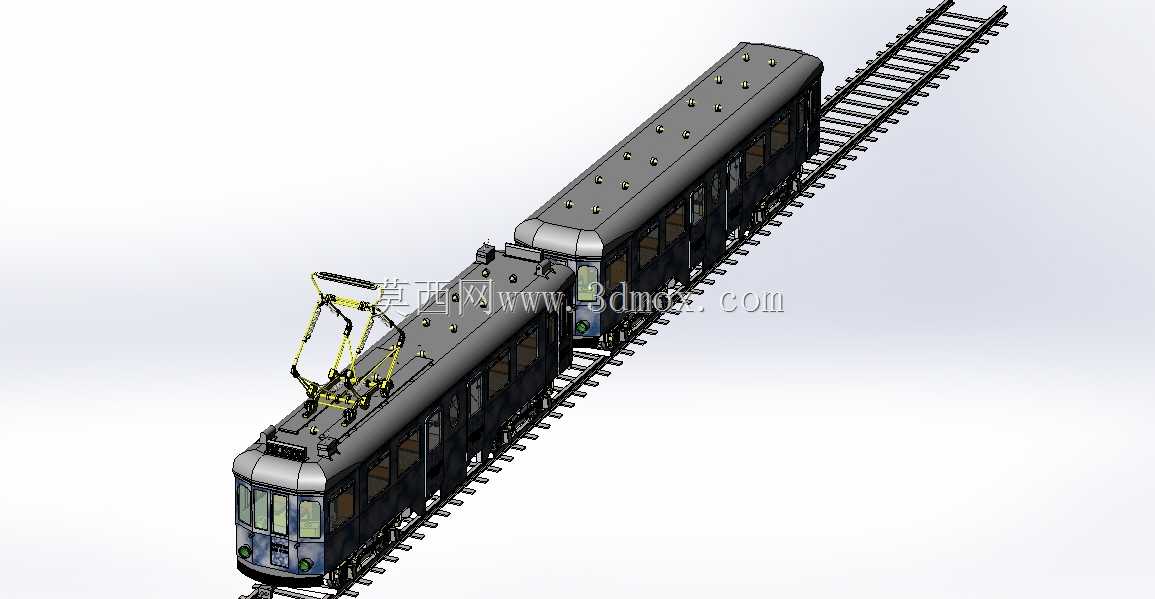

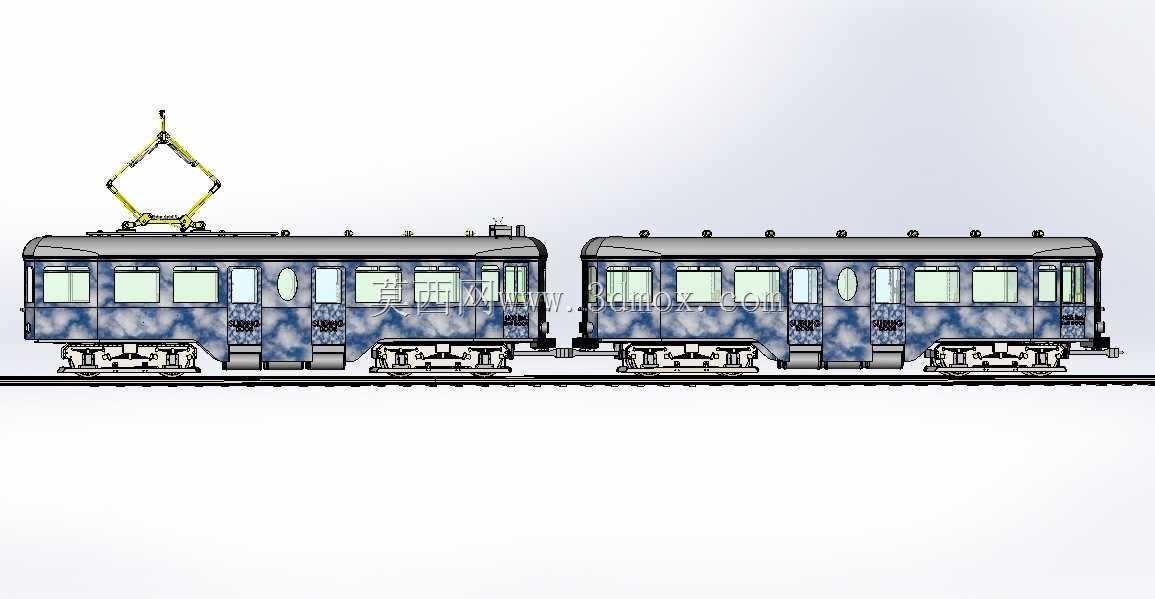

城轨复古车辆的小批量定制加工里，受电弓与车顶的安装公差一直是现场装配最容易出问题的环节，这款有轨电车的结构设计刚好把这类隐患提前在三维阶段做了规避。车顶受电弓的安装基座没有采用常规的整块预埋板设计，而是拆分出四个带腰型孔的独立安装座，每个座的孔位预留了1.2mm的横向调节量，刚好抵消车顶蒙皮焊接带来的0.8mm以内的形变误差，现场安装时不需要再对基座进行二次铣削修配，能省掉近两个工时的配做工序。受电弓本身的铰接结构也做了适配加工的优化，所有销轴的配合段都设计成了统一的公差带，衬套采用压装后再精铰内孔的工艺逻辑，三维模型里直接预留了铰削余量，不需要加工时再反复核对配合间隙，哪怕是小批量外协加工也能保证铰接动作的顺滑度，不会出现卡滞或者旷量过大的问题。车体侧墙的窗框结构没有采用整体折弯的方案，而是拆分成了外框、内压条两个独立零件，外框和蒙皮之间预留了0.3mm的密封胶槽，压条和玻璃之间的配合面做了微小的拔模斜度，既方便玻璃的现场安装，也能避免长期运行中密封胶老化出现渗水问题。走行部的悬挂安装座和车体底架的连接位置，特意把焊缝的预留位置做了外移设计，没有藏在结构缝隙里，焊接时焊枪能直接伸到作业位置，不需要做特殊的角度工装，焊后也方便做探伤检测，不会出现隐蔽焊缝漏检的隐患。车头的曲面蒙皮做了分块处理，每一块的曲率都控制在常规冷冲压的成型范围内，没有出现过小的圆角或者急剧的曲率变化，不需要采用热成型工艺，用普通的冷冲压模具就能加工，能大幅降低小批量生产的模具成本。车内的扶手安装座直接和车体的钢结构骨架做了连接设计，没有固定在装饰板上，避免长期使用中出现扶手松动的问题，每个安装座的孔位都和骨架的预留孔做了同轴度校验，装配时不需要现场配钻。车顶的绝缘子安装位置做了局部加厚处理，加厚区域的过渡圆角做了平滑处理，不会出现应力集中的问题，哪怕长期受受电弓的振动冲击也不会出现焊缝开裂的情况。
