警用手铐外观结构三维建模设计

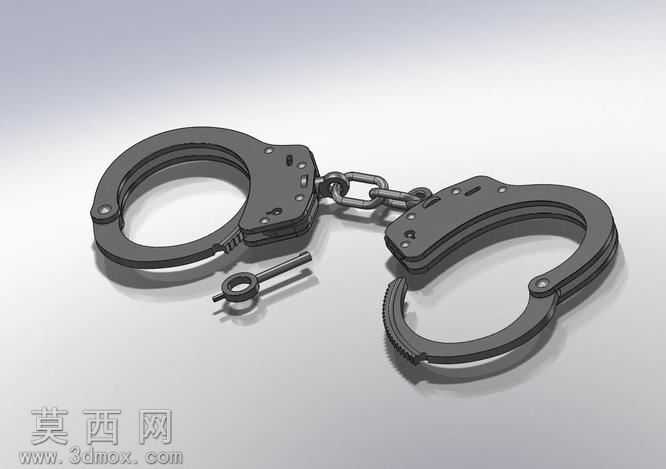

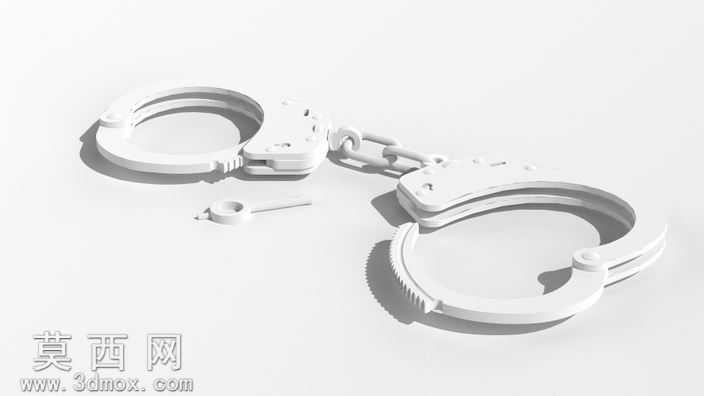

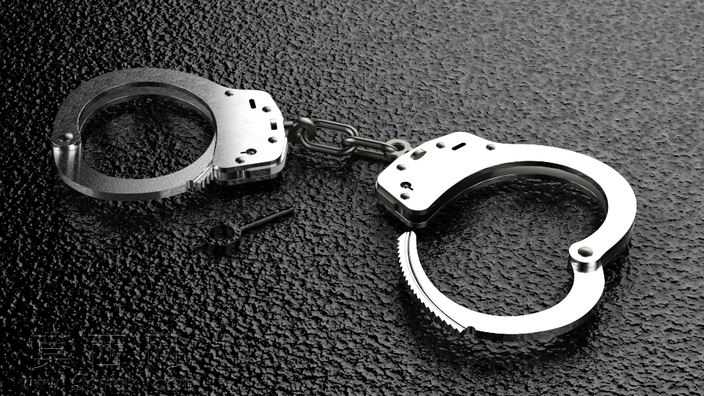

本次三维建模围绕手铐外观结构展开，采用SolidWorks进行参数化建模，首先梳理手铐的核心组成部分：两个对称的铐环、连接铐环的金属链节、铐体基座、锁止结构的外观轮廓，因模型未包含内部锁芯等内件，建模过程中重点还原外部可见的结构特征。建模初期先绘制单个铐环的草图轮廓，铐环采用半圆弧与直段结合的形态，其中活动铐环内侧设置连续的棘轮齿结构，通过拉伸凸台生成铐环的基础实体，对边缘进行圆角处理，还原金属冲压件的圆滑过渡特征，避免尖锐棱角。铐体基座部分通过多步拉伸与切除操作，还原基座上的铆钉孔位、钥匙孔外观凹槽、链节连接耳的结构，其中连接耳处预留销轴孔位，用于装配连接金属链节。金属链节采用标准链环的建模方式，单个链环通过扫描特征生成，依次阵列装配后连接两个铐体基座，还原链节的活动连接特性。材质设置阶段，整体赋予抛光不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟警用手铐的亮面金属质感，对铐环内侧的棘轮齿部分略微提高粗糙度，模拟齿部长期使用的磨损质感，背景采用糙面黑色橡胶材质衬托金属件的光泽。渲染阶段采用三点布光方案，主光源从侧上方打光，突出金属件的轮廓高光与结构阴影，辅助光源补光暗部避免死黑，背光源勾勒铐体的边缘轮廓，提升整体立体感。设计过程中重点把控各部件的比例协调性，铐环的开合角度、链节的长度比例均参考实物尺寸进行还原，虽未构建内部锁止构件，但外部所有可见的结构细节均做了还原，包括铐体表面的冲压凹槽、铆钉的凸起轮廓、活动铐环与基座的配合间隙，确保模型外观的写实度，可用于执法装备展示、影视道具素材制作、安防科普演示等场景，建模过程中对金属件的边角处理、装配间隙的把控，也为同类金属约束器械的外观建模提供了参考思路，模型整体结构简洁，特征清晰，可根据需求进一步补充内部锁芯结构完成完整功能模型的构建。
