高精度小型圆柱转舌锁与配套钥匙三维设计

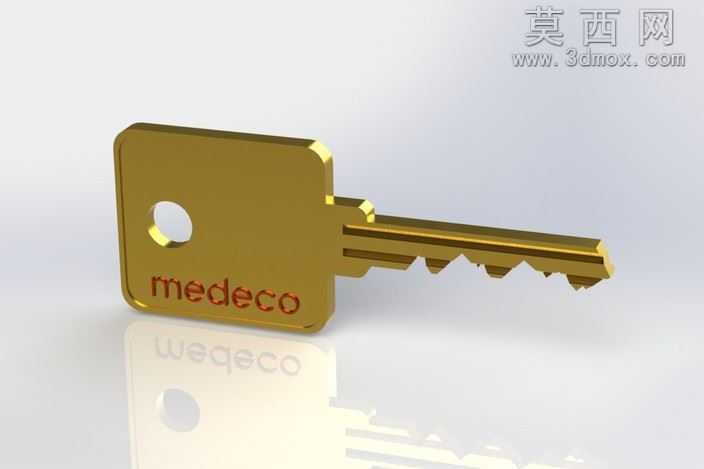

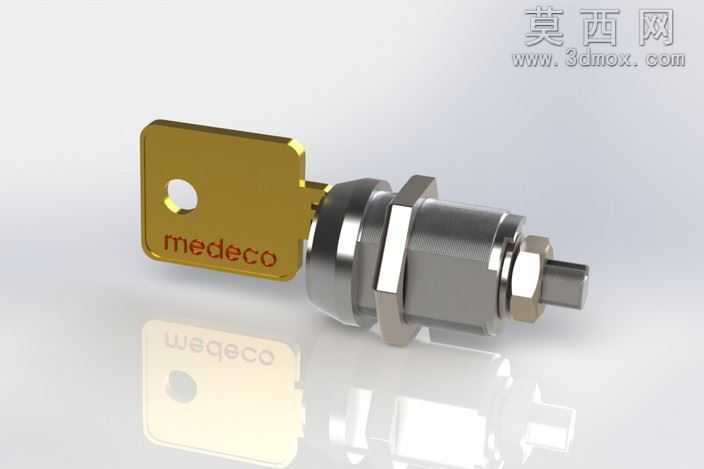

本作品为小型圆柱转舌锁与配套钥匙的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对锁体的核心结构进行拆解建模：依次构建锁芯外壳的阶梯轴结构，精准还原外壳上的外螺纹段、六角锁紧螺母定位面、前端锁舌伸出轴孔的尺寸公差，保证各装配段的同轴度符合实际五金件的加工精度要求；随后构建锁芯内部的弹子孔位、定位卡槽结构，还原弹子锁的内部锁止逻辑，确保钥匙插入后可带动锁芯转动的运动关系符合真实机械原理。配套钥匙的建模严格匹配锁芯弹子的齿形排布，还原钥匙柄部的品牌标识凹刻、挂装圆孔、边缘倒角细节，保证钥匙与锁芯的装配无干涉。材质与渲染阶段，针对不同部件赋予对应物理材质：锁体金属部件区分材质表现，外壳与锁紧螺母采用拉丝不锈钢材质，调整金属粗糙度参数模拟真实拉丝纹理的漫反射效果，锁芯端部的锁舌采用亮面镀铬材质，提高高光反射强度凸显金属光泽；钥匙主体采用黄铜材质，调整材质的金属度与暖色调反射参数，还原黄铜钥匙的温润金属质感，表面的品牌刻字采用凹陷纹理搭配轻微做旧效果，提升真实感。渲染阶段搭建柔光摄影棚环境，采用三点布光方案：主光源从侧上方打光凸显锁体的金属轮廓与结构转折，辅光源补光消除暗部死黑，背景添加柔光反射板，在锁体与钥匙下方生成柔和的倒影效果，提升整体渲染的精致度。设计过程中重点考量锁具的实际装配逻辑，所有部件的配合间隙按照五金冲压、机加工的常规公差设置，既保证各部件可实现虚拟装配的运动仿真，也可直接导出工程图用于实际生产参考，完整还原了小型安防转舌锁的全部结构细节与外观特征。
