滑动闸门配套牵引式滚柱轴承结构

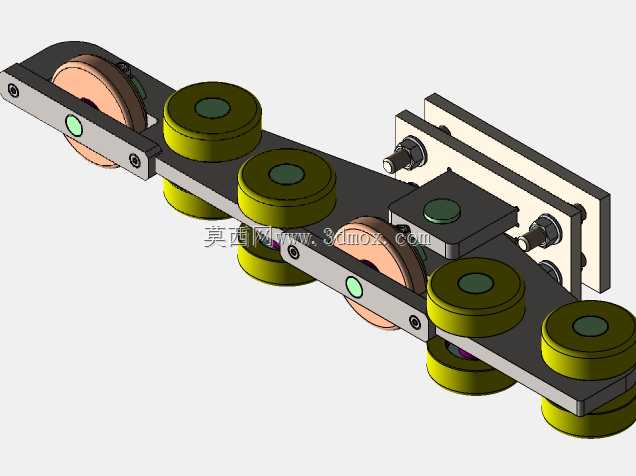

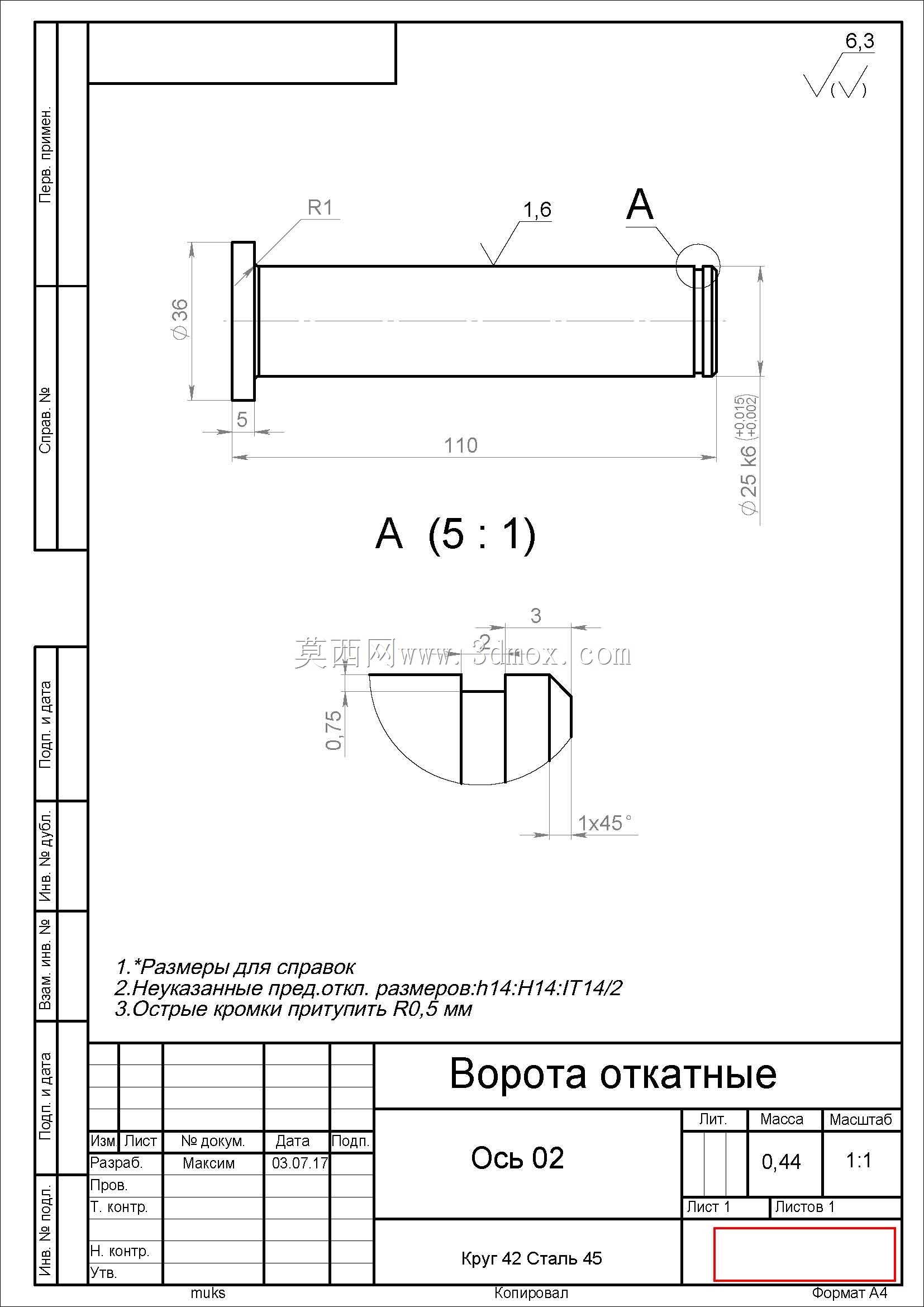

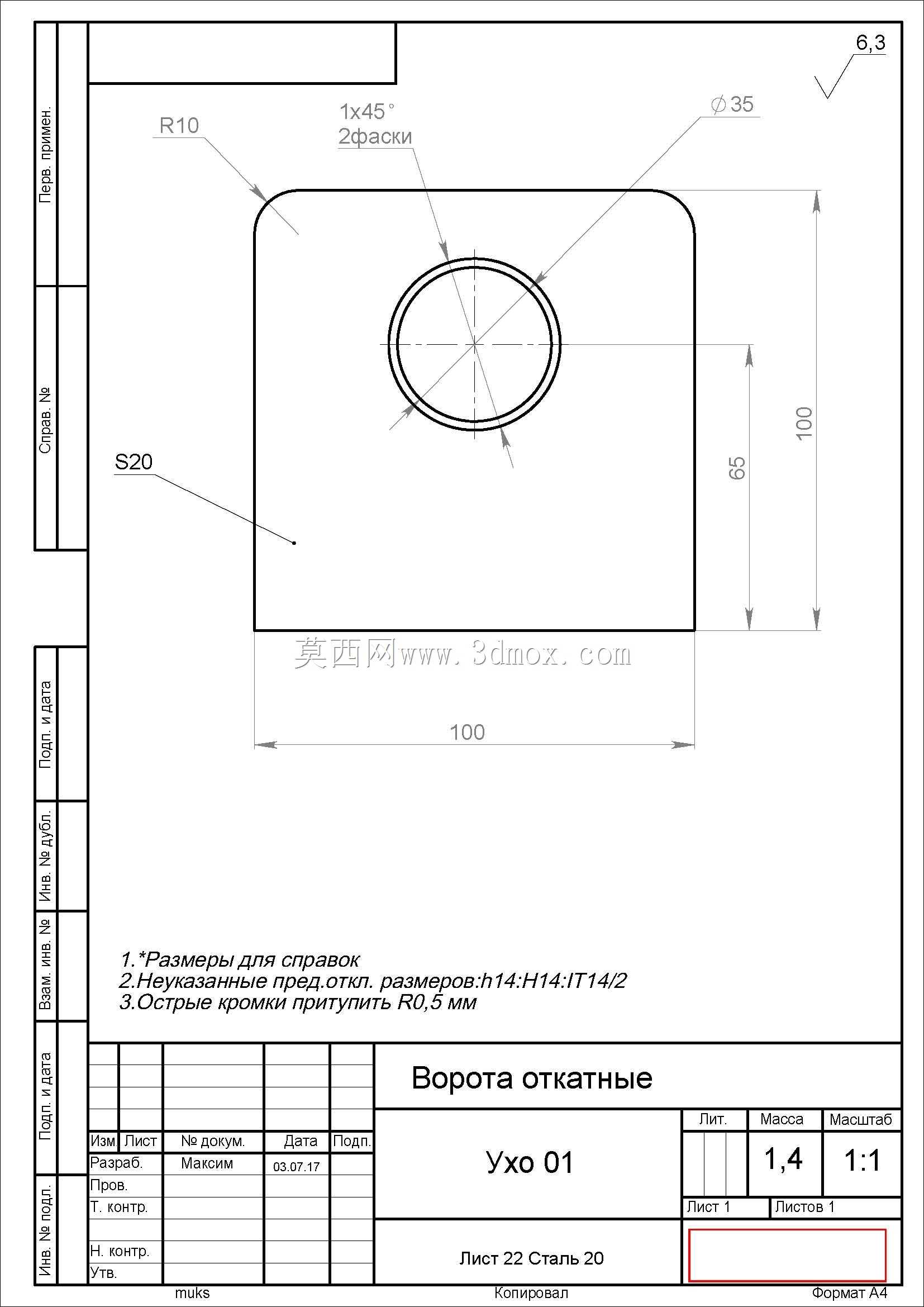

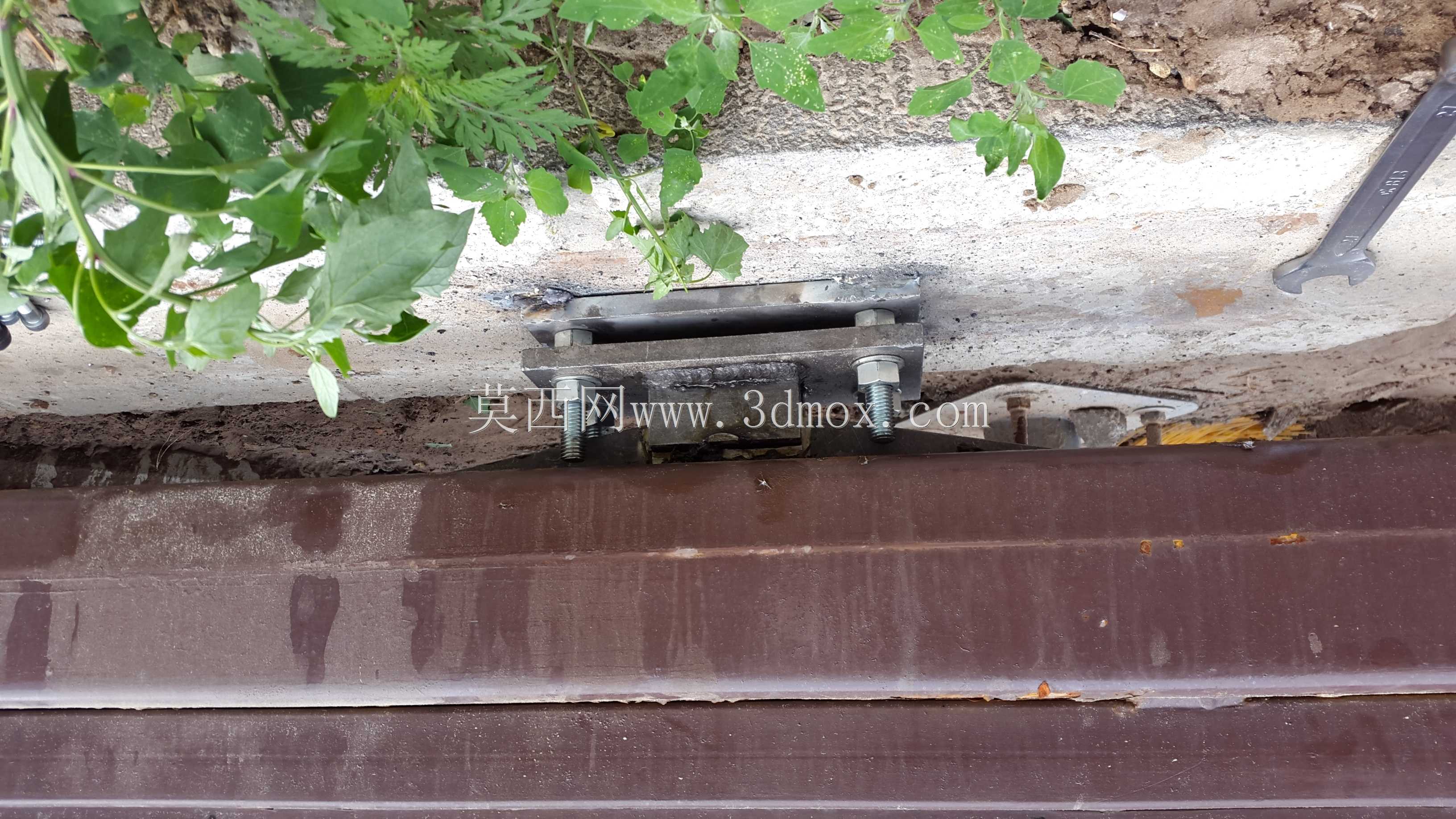

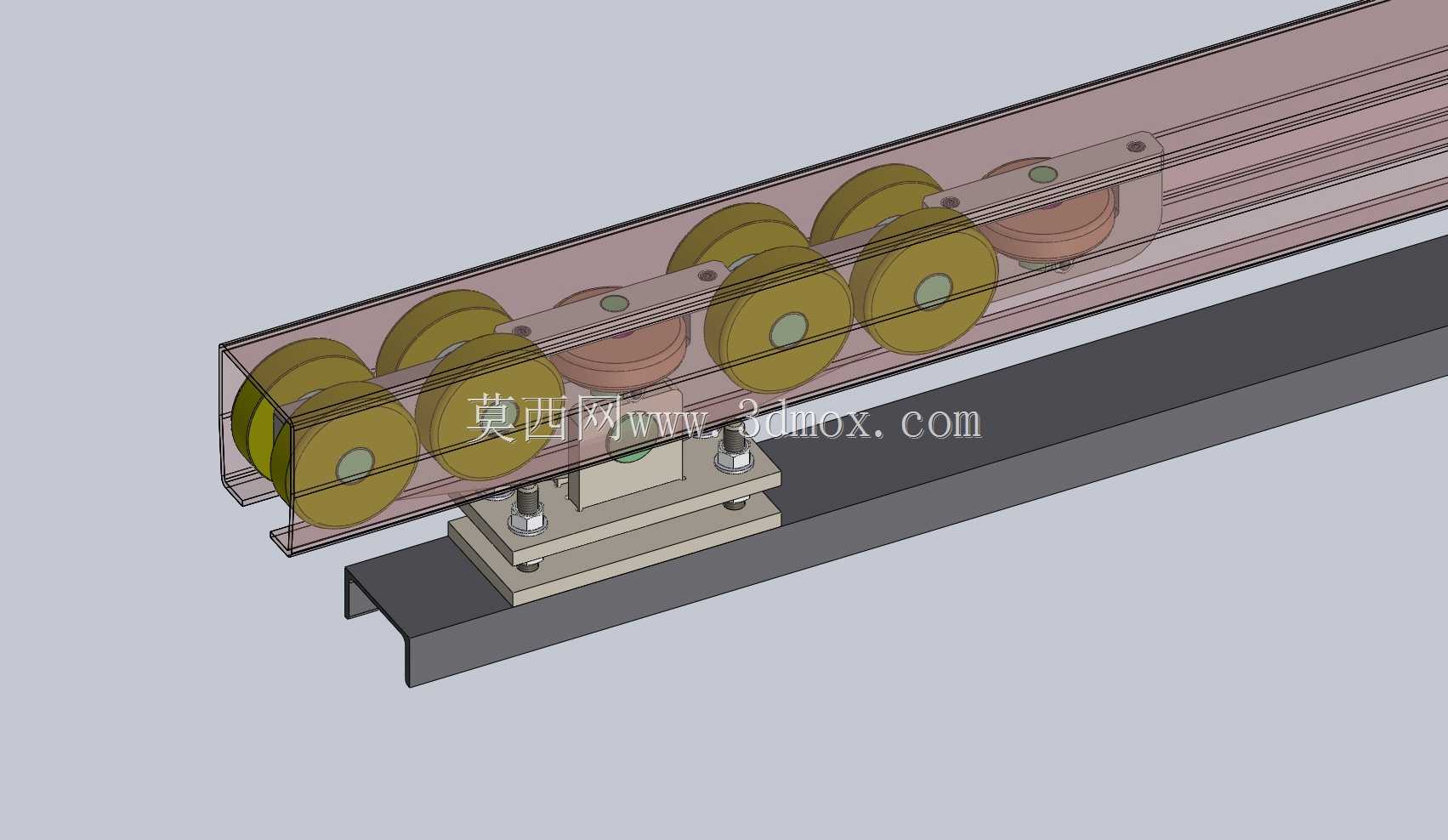

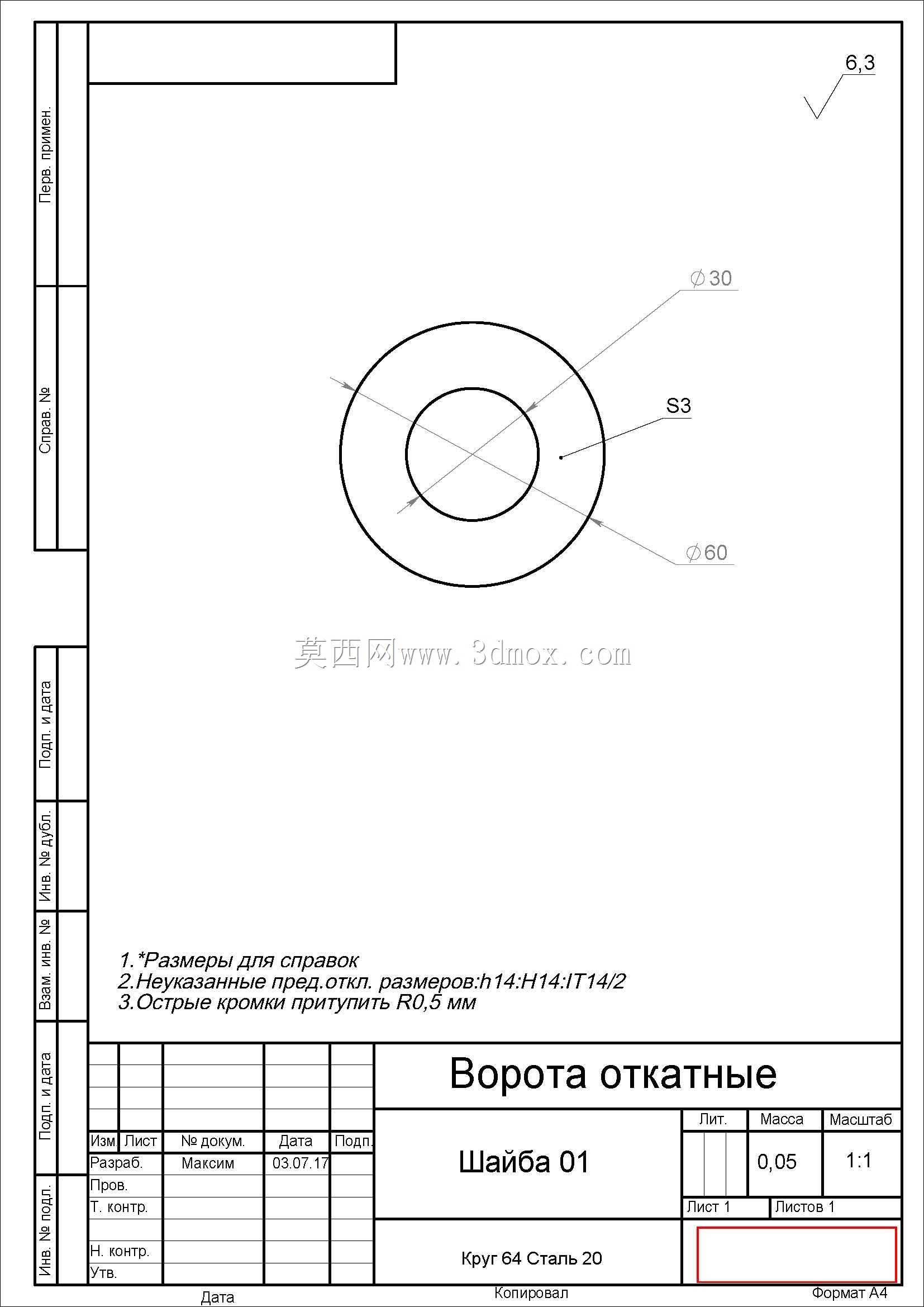

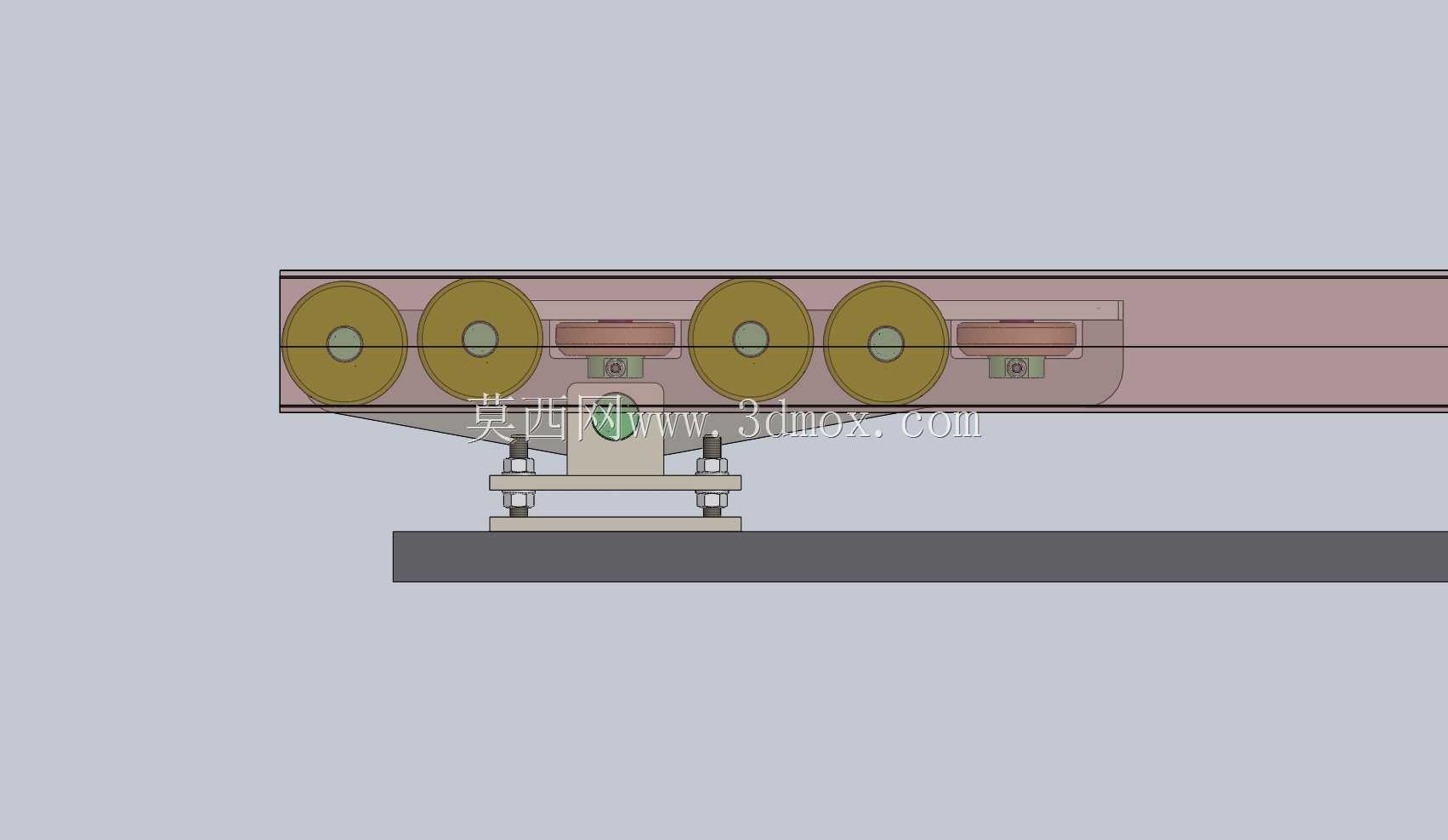

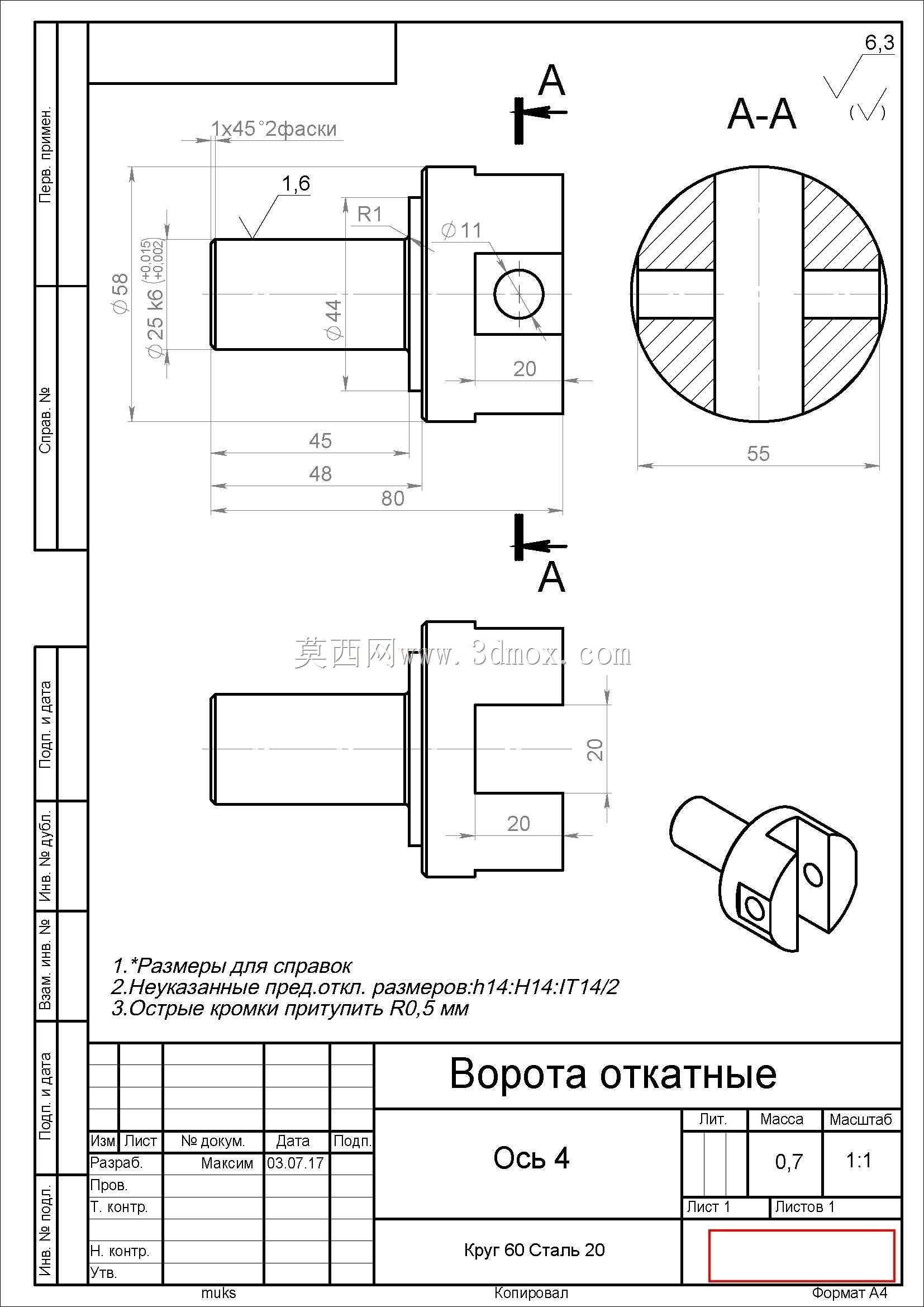

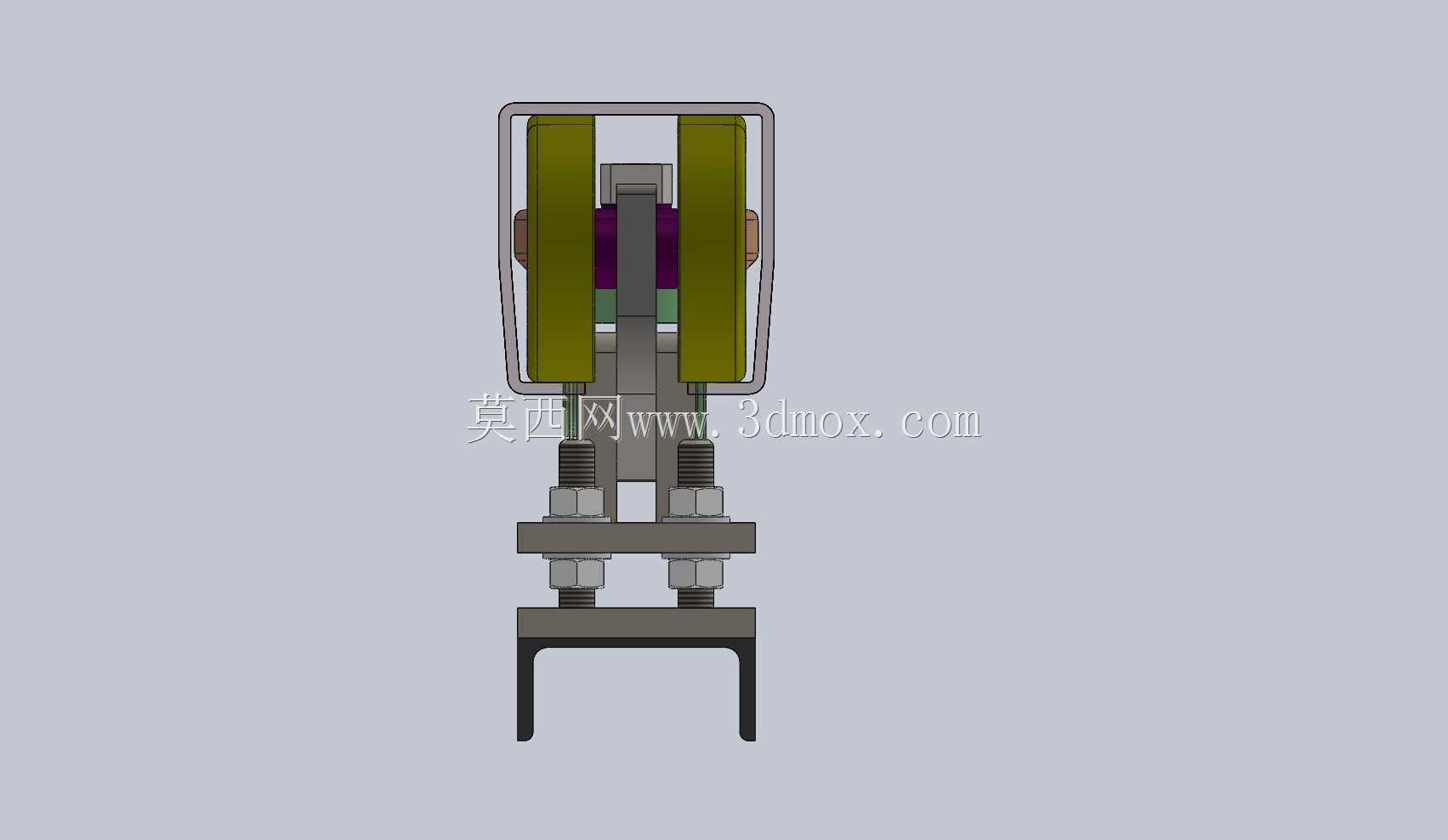

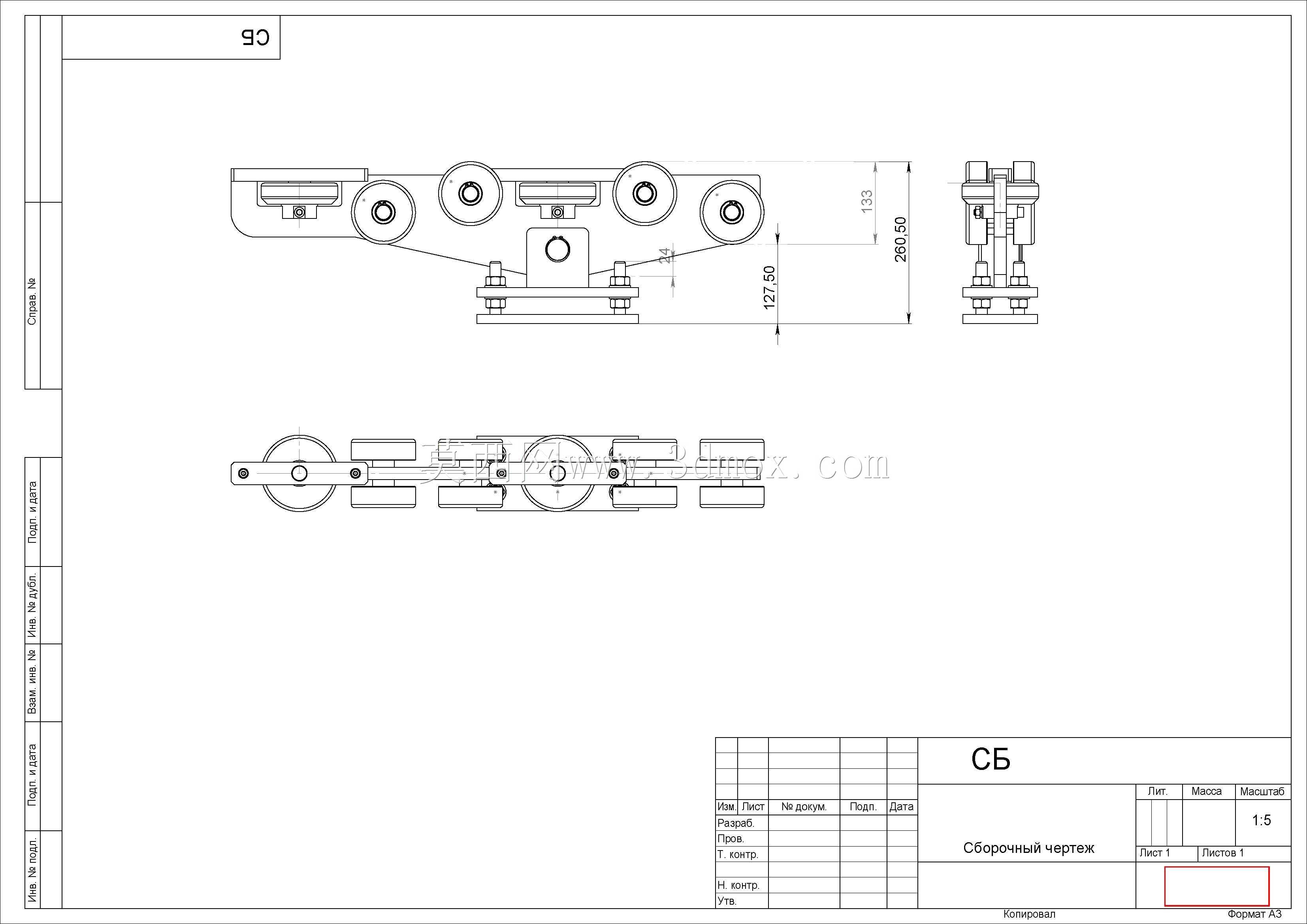

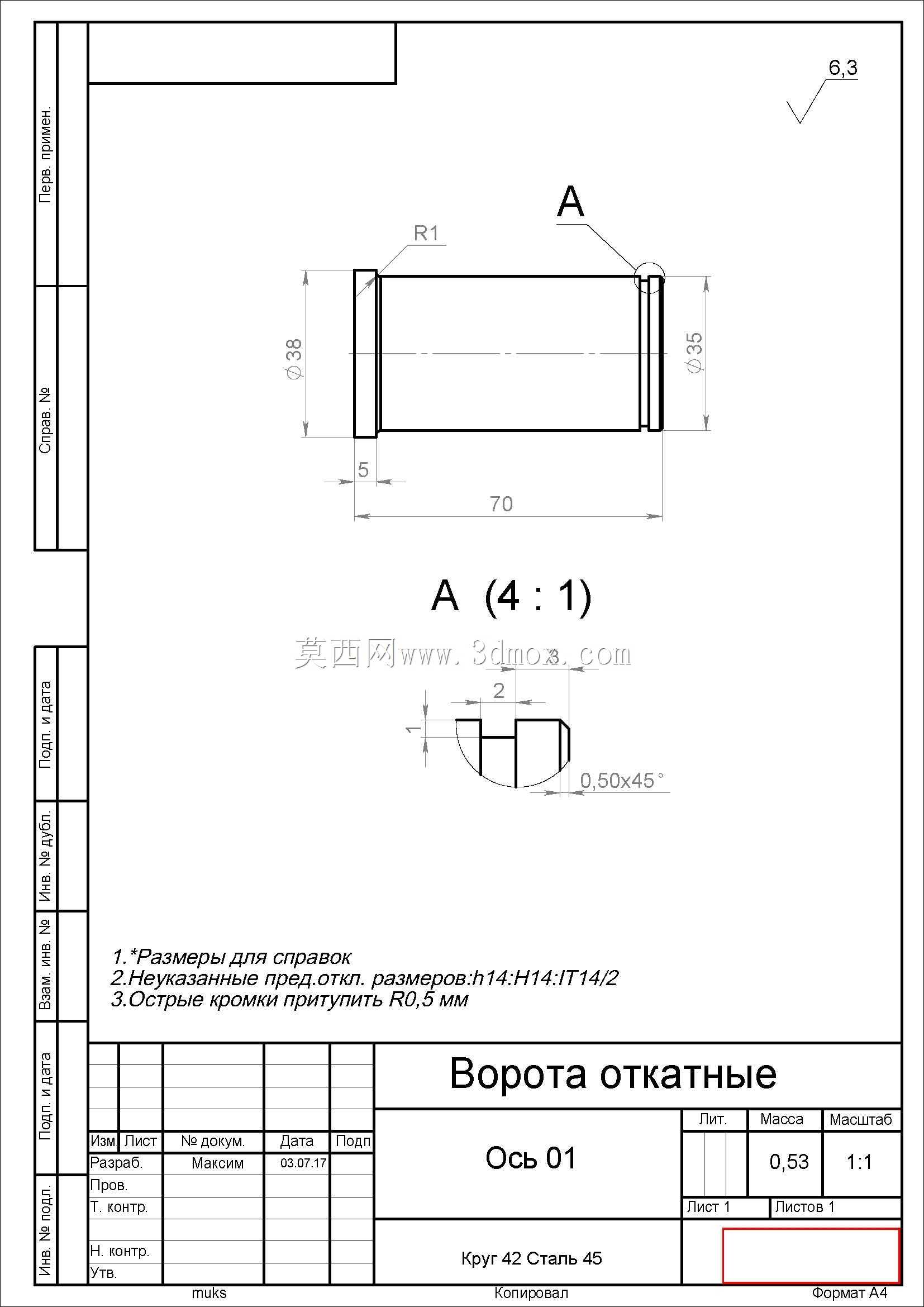

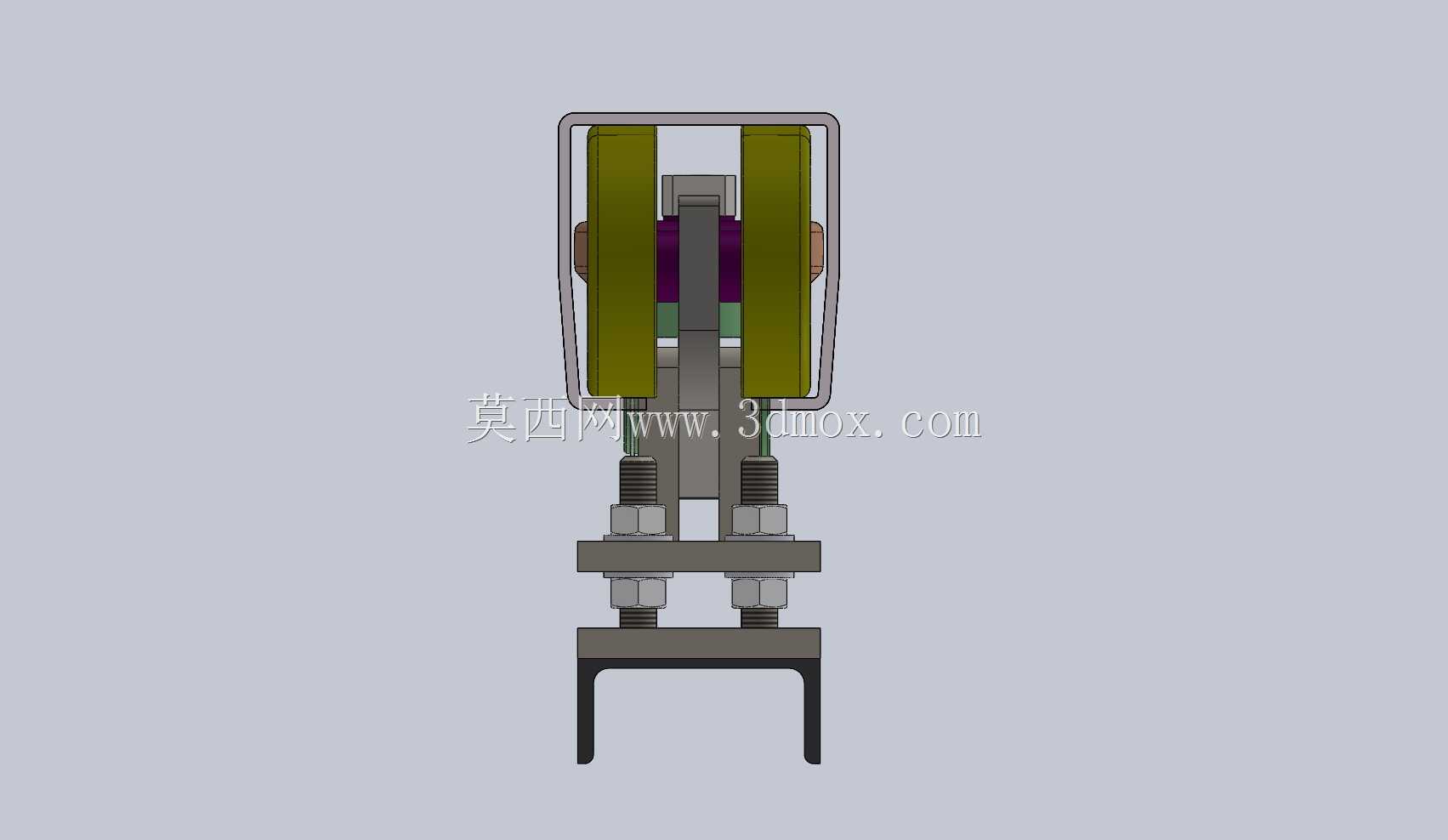

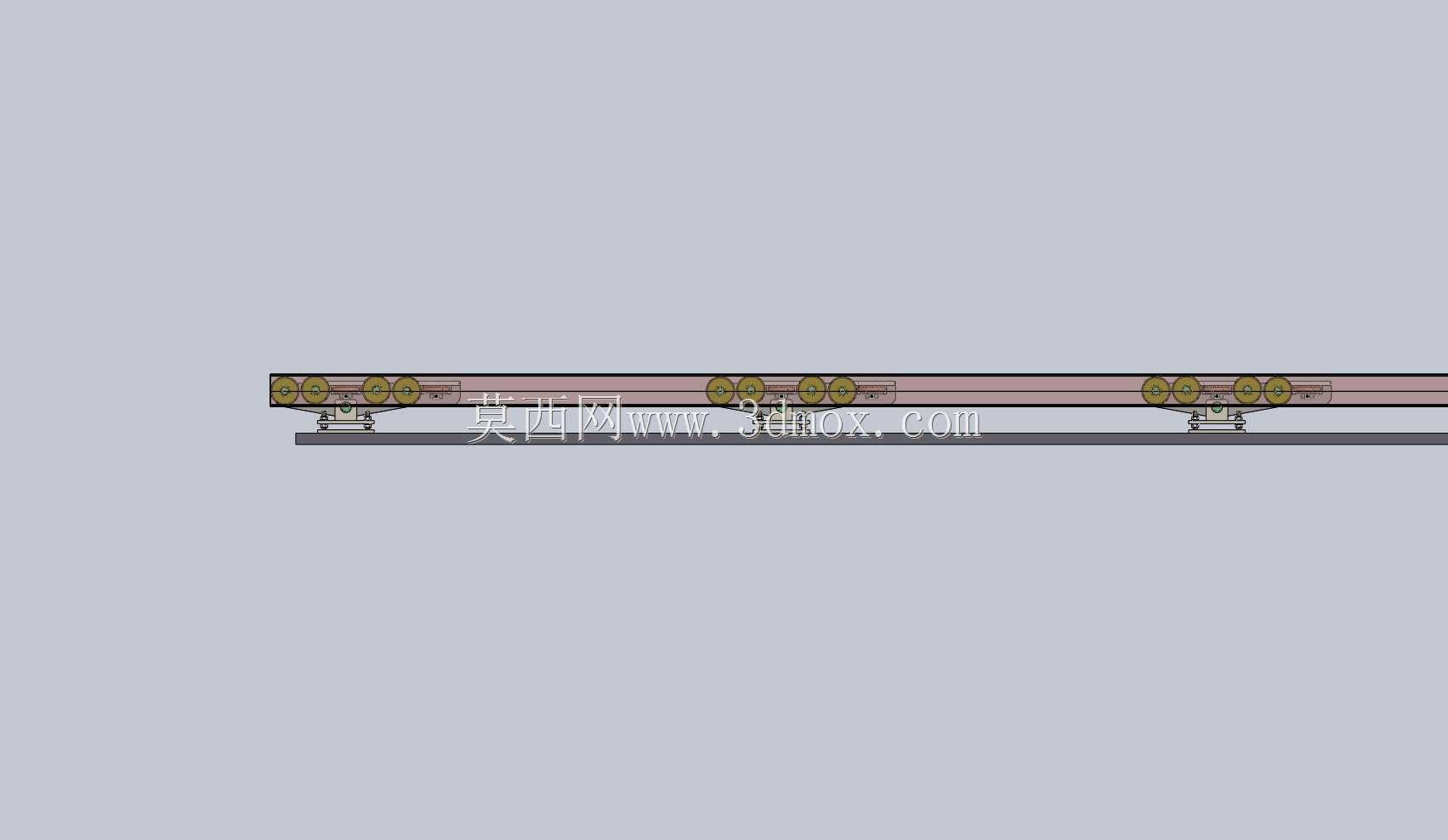

水利工程现场的滑动闸门长期处于高湿、重载工况，传统滑动支撑结构在闸门启闭过程中易出现卡滞、偏磨问题，滚柱与轨道的接触应力分布不均会直接缩短部件更换周期，甚至引发闸门启闭失效的安全隐患。这套滚柱轴承结构针对6米跨度滑动闸门的实际运行需求设计，每一组滚柱都采用独立的销轴定位，滚柱外圈预留了均匀的磨损余量，滚柱与安装座之间的间隙经过反复校核，既保证滚柱转动时无径向窜动，又能在轨道存在少量安装偏差时自适应调整接触姿态，避免局部应力集中导致的滚柱碎裂。安装座与闸门主体的连接采用双螺栓锁紧结构，螺栓孔位设计了长圆形调节余量，现场安装时可以根据轨道的实际平行度微调整组滚柱的位置，不需要对闸门主体结构进行二次加工，大幅降低现场施工的适配难度。滚柱之间设置了间隔定位板，每块定位板上的销轴孔都做了同轴度公差约束，避免多组滚柱运行时出现轨迹偏移，定位板与滚柱端面预留了0.2毫米的轴向间隙，防止温度变化导致的结构变形卡滞滚柱转动。轨道采用标准型钢截面，滚柱的型面弧度与轨道顶面弧度完全匹配，接触面积比传统圆柱滚柱提升近三成，相同承重下接触应力降低约百分之二十二，能有效减少轨道表面的压痕损伤。牵引连接点设置在整组轴承的中部位置，牵引力传递时能均匀分配到每一个滚柱上，不会出现单侧滚柱受力过载的情况，牵引座与安装座之间采用嵌入式定位，装配时不需要额外找正，连接螺栓的预紧力按照重载工况要求设定，能承受闸门启闭时的瞬时冲击载荷。所有外露的金属部件都预留了防腐涂层的厚度空间，滚柱内部的润滑腔设计了密封结构，能阻挡水汽和泥沙进入转动副，延长维护周期。整组结构的零件全部采用常规加工工艺即可生产，没有特殊的曲面或复杂型腔，普通铣削、钻削设备就能完成全部加工工序，零件的公差设定兼顾了加工经济性和装配精度，不需要高精度加工中心就能满足使用要求，适合批量生产替换现有闸门的老旧支撑结构。
