直插式铝电解电容精细三维结构

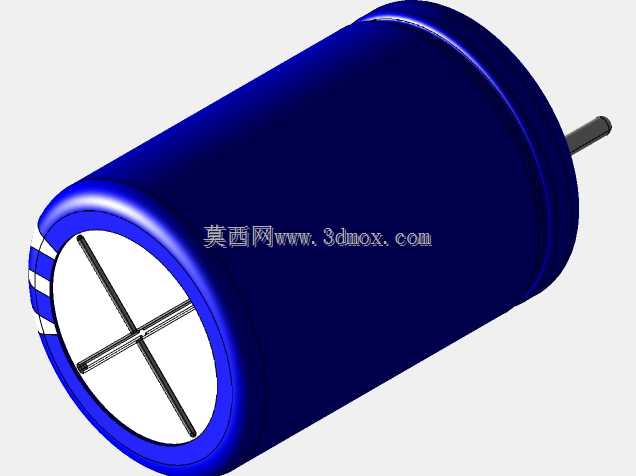

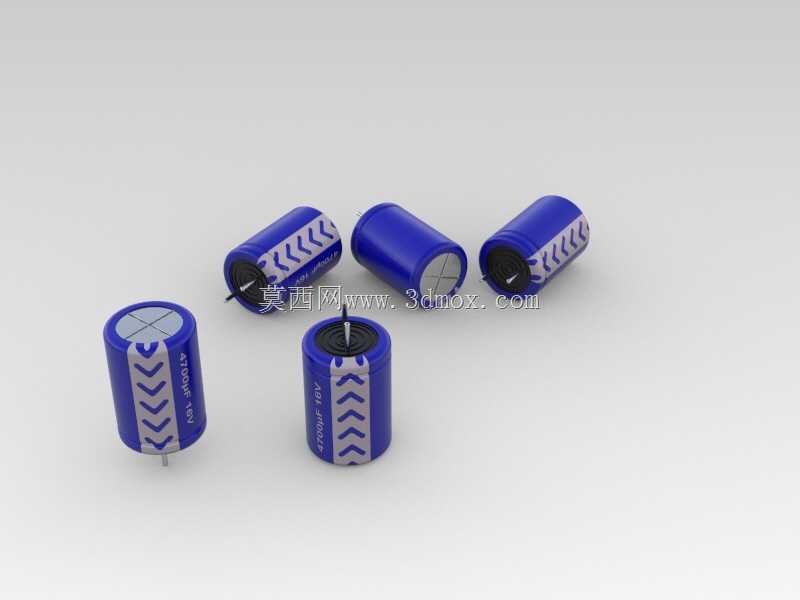

常规直插铝电解电容在波峰焊工序里，经常出现引脚共面度偏差导致虚焊、套管热缩后边缘不齐卡接插件、密封橡胶塞与铝壳咬合深度不足漏液的问题，这套三维结构在建模阶段就把这些产线痛点全部纳入考量。引脚根部的台阶做了0.12mm的凸起限位，对应铝壳底部的冲压凹槽，装配时橡胶塞压入深度刚好卡在壳体卷边的安全阈值内，既不会因为压入过深挤伤内部电解纸，也不会因为压入量不够在过回流焊时受热鼓胀脱开。铝壳表面的防爆刻槽没有做简化的平面纹理，而是还原了十字刻痕的0.08mm深度差，刻槽边缘的圆角过渡完全匹配量产冲压模具的刃口R角，做跌落仿真时能准确还原应力集中位置的开裂形态，不会出现仿真结果和实际失效模式偏差过大的问题。外包塑封套管的纹理做了两层结构，底层是哑光蓝色的基材层，表层的箭头标识做了微凸的0.03mm高度差，渲染时能还原真实套管丝印的轻微凹凸触感，不会像普通贴图那样在侧光下完全丢失层次。引脚的直径公差带严格按行业规范做了上下偏差的实体区分，插装到PCB孔位时能模拟不同公差档位的插拔阻力，提前预判孔径设计是否合理，避免批量生产时出现插装困难或者引脚过松掉件的情况。不同尺寸规格的电容共用同一套参数化骨架，更换直径、高度参数时，防爆刻槽的位置、引脚长度、套管包裹范围都会自动匹配调整，不用重复返工修改造型。壳体端面的卷边结构做了三层折叠的细节还原，不是简单的圆角替代，做热仿真时能准确计算卷边位置的散热面积差异，更贴近真实元件的温升表现。
