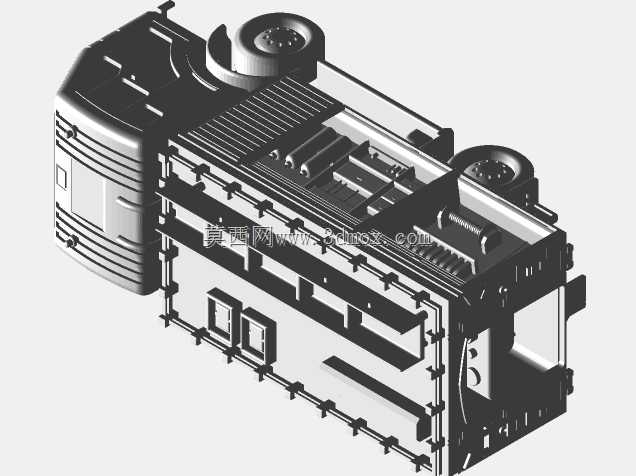

微缩仿真奔驰Actros消防作业车

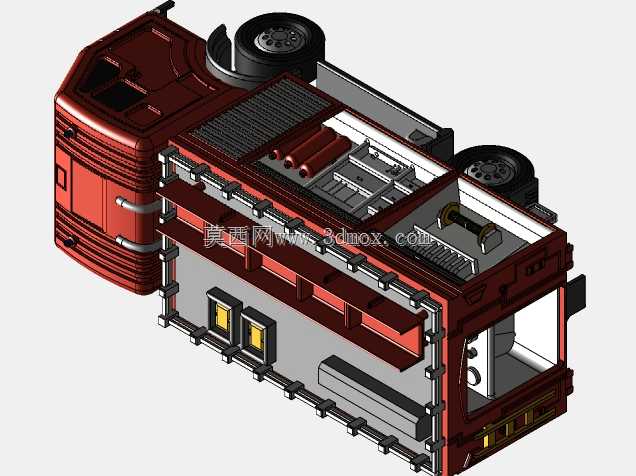

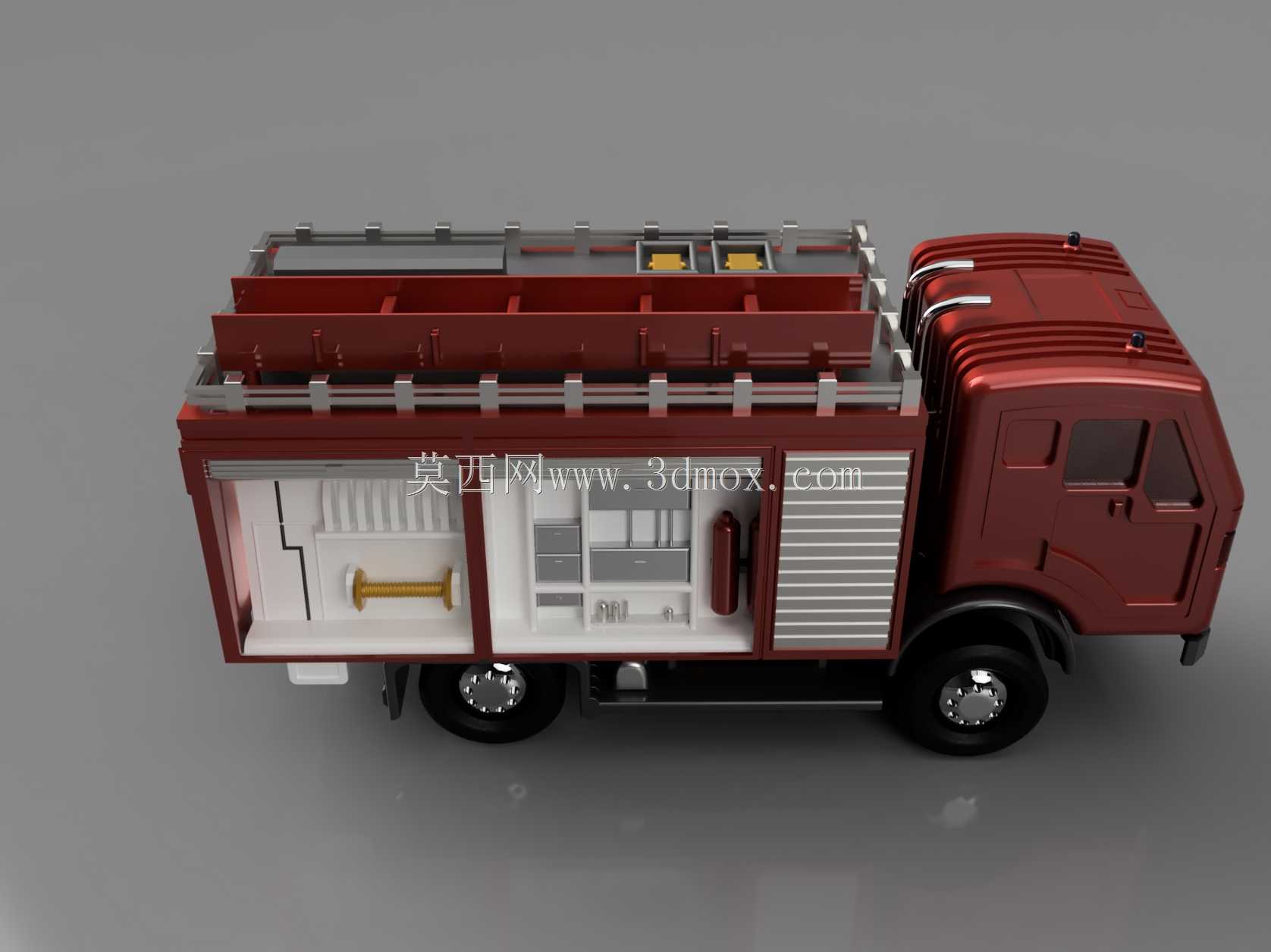

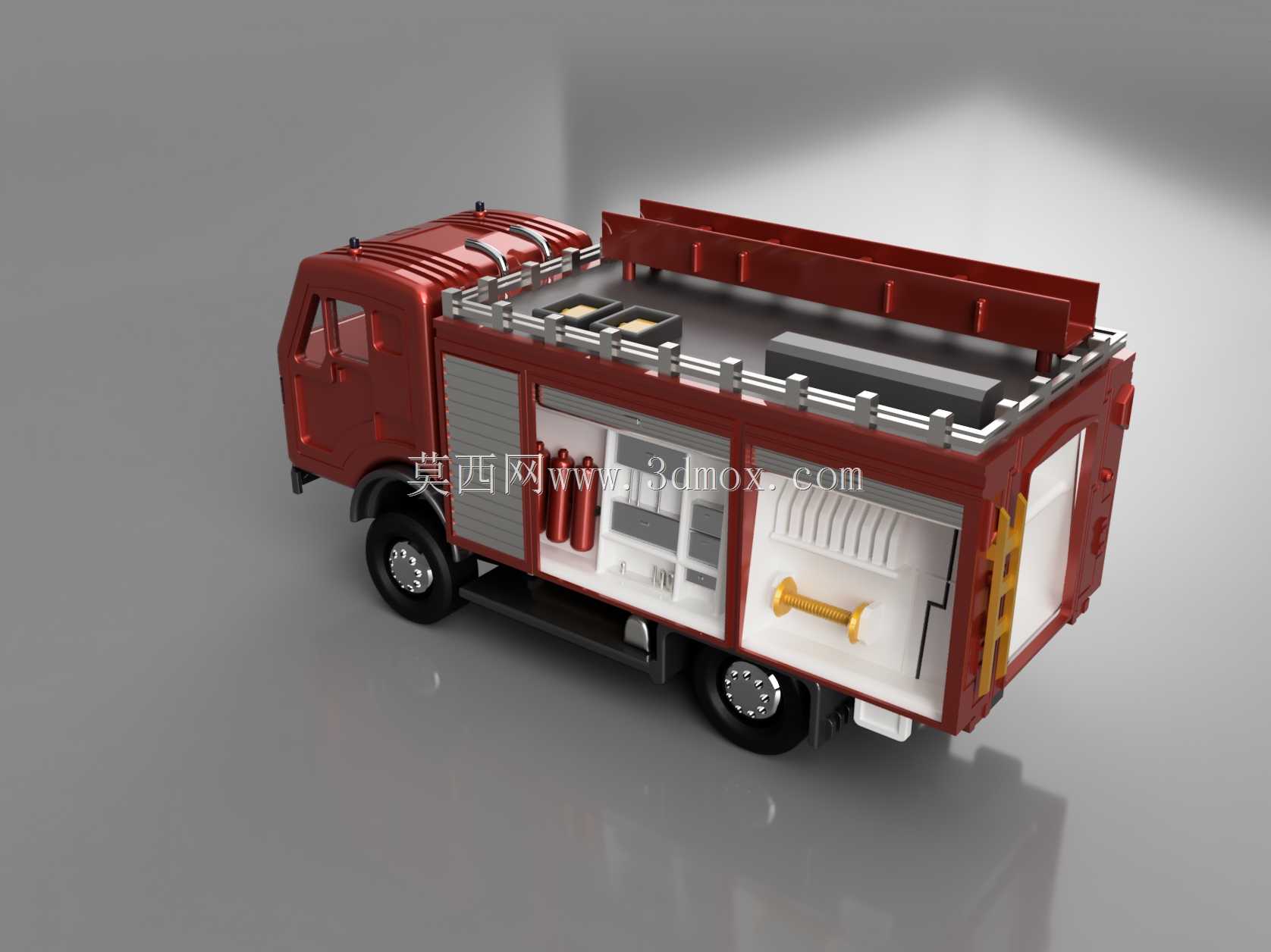

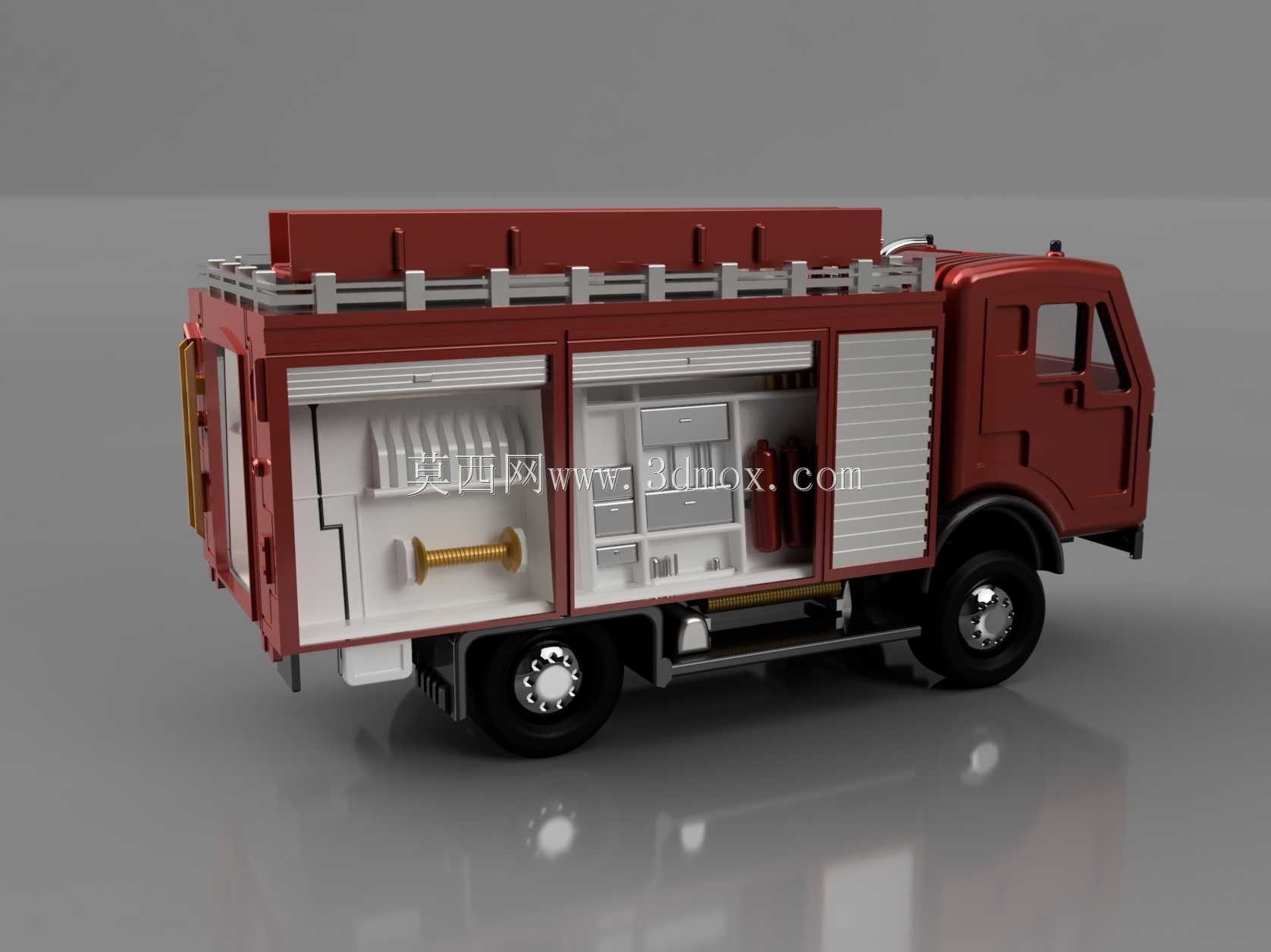

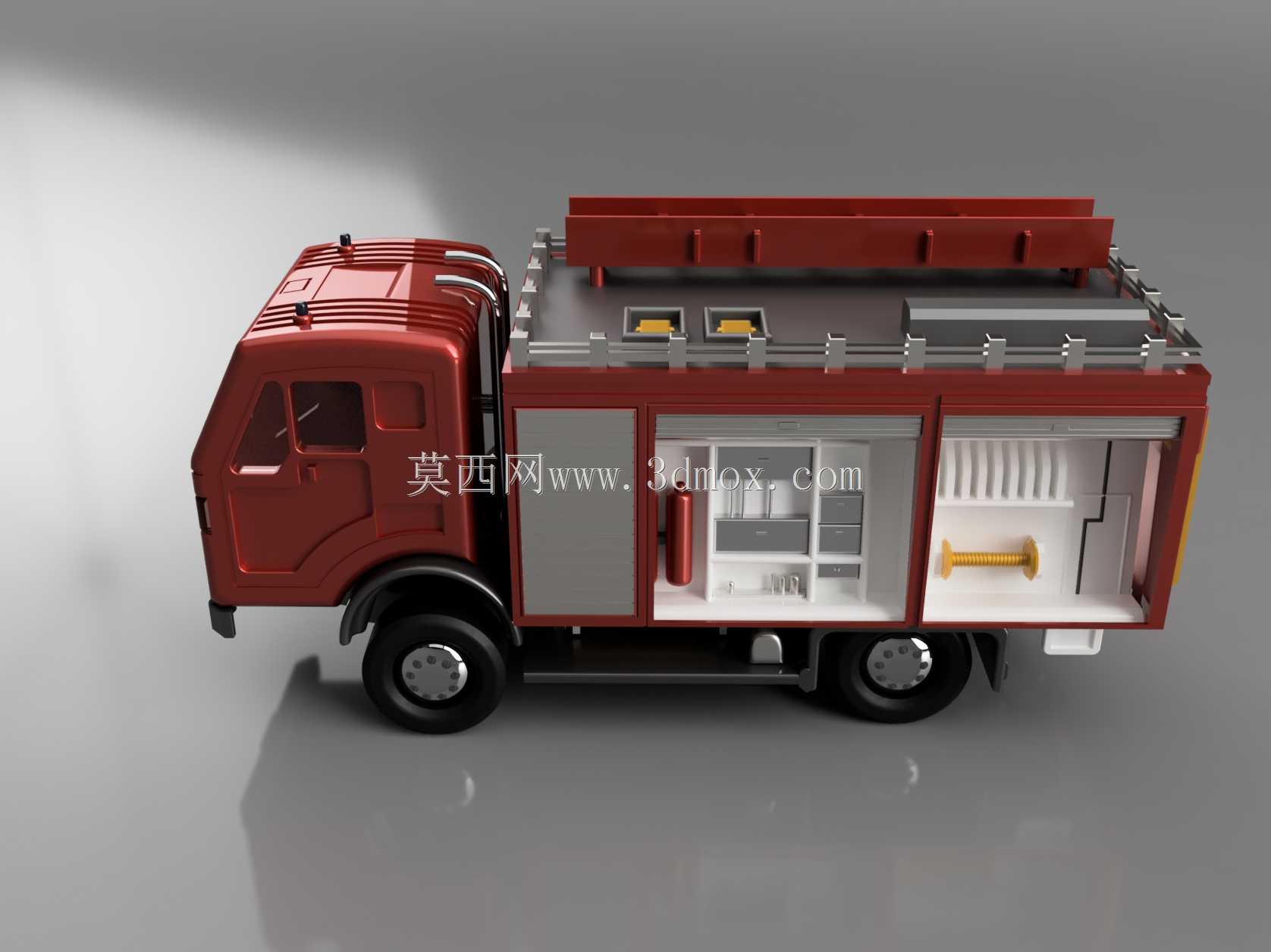

微缩消防车模型的加工适配，最先要解决的是实车曲面特征在150mm×60mm×60mm尺寸边界内的还原矛盾，实车驾驶室的前倾风挡弧度、侧围的冲压棱线如果按等比例缩放，常规FDM打印会出现层纹堆积导致曲面失真，光固化打印又会因为薄壁结构的支撑残留破坏侧门卷帘的细密格栅细节。处理侧围器材舱的卷帘结构时，没有采用一体化打印的偷懒方案，而是把每一片卷帘页片的厚度控制在0.8mm，页片之间预留0.15mm的活动间隙，既保证打印后不需要二次打磨就能实现卷帘的滑动开合，又不会因为间隙过大出现松垮晃动的问题。车头前部的进气格栅区域，刻意把格栅条的圆角从实车的R0.5调整为R0.2，缩放后不会因为圆角过大显得格栅臃肿，同时也避免了尖角打印时的翘边风险。底盘部分的轮拱与轮胎的间隙，没有照搬实车的离地间距，而是把间隙压缩到1.2mm，既保证轮胎转动时不会蹭到轮拱内衬，又能让整车姿态更贴近实车满载时的视觉效果，不会出现轮拱过高的违和感。器材舱内部的储物隔板，没有做等厚的平板结构，而是在隔板边缘增加了0.3mm的翻边，既提升了微缩结构的刚性，避免打印后出现翘曲变形，也还原了实车器材舱隔板的包边工艺细节。车顶的梯架固定结构，把卡扣的卡接量设置为0.2mm，既能牢牢固定住微缩梯架模型，又不会因为卡接过紧导致拆装时出现断裂。车身侧面的标识凹槽深度控制在0.2mm，后续做水贴或者移印时，标识边缘不会因为凹槽过深出现积漆，也不会因为凹槽过浅导致标识定位偏移。轮胎的胎纹深度调整为0.4mm，既保留了实车轮胎的抓地纹理特征，又不会因为胎纹过深导致打印时出现支撑残留，同时橡胶质感的光敏树脂打印后，胎纹的光影层次也能更好呈现。车尾的后保险杠区域，把反光片的安装槽做了0.1mm的下沉设计，后续粘贴反光片时不需要额外定位，就能和保险杠表面齐平，不会出现凸起错位的问题。整车的分件逻辑完全围绕打印后处理的便利性设计，驾驶室与底盘的定位柱采用十字形结构，装配时不需要额外调整角度就能精准对位，粘接后不会出现左右偏移的问题，侧门与驾驶室的连接轴采用0.8mm的金属轴替代打印轴，反复开合也不会出现断裂磨损。
