V型八缸汽车发动机缸体结构三维数模

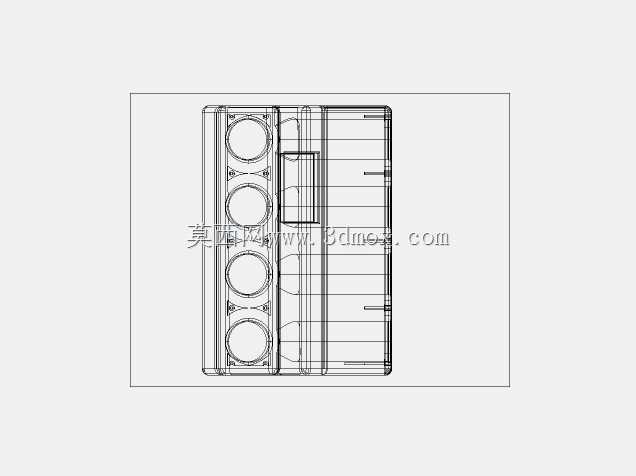

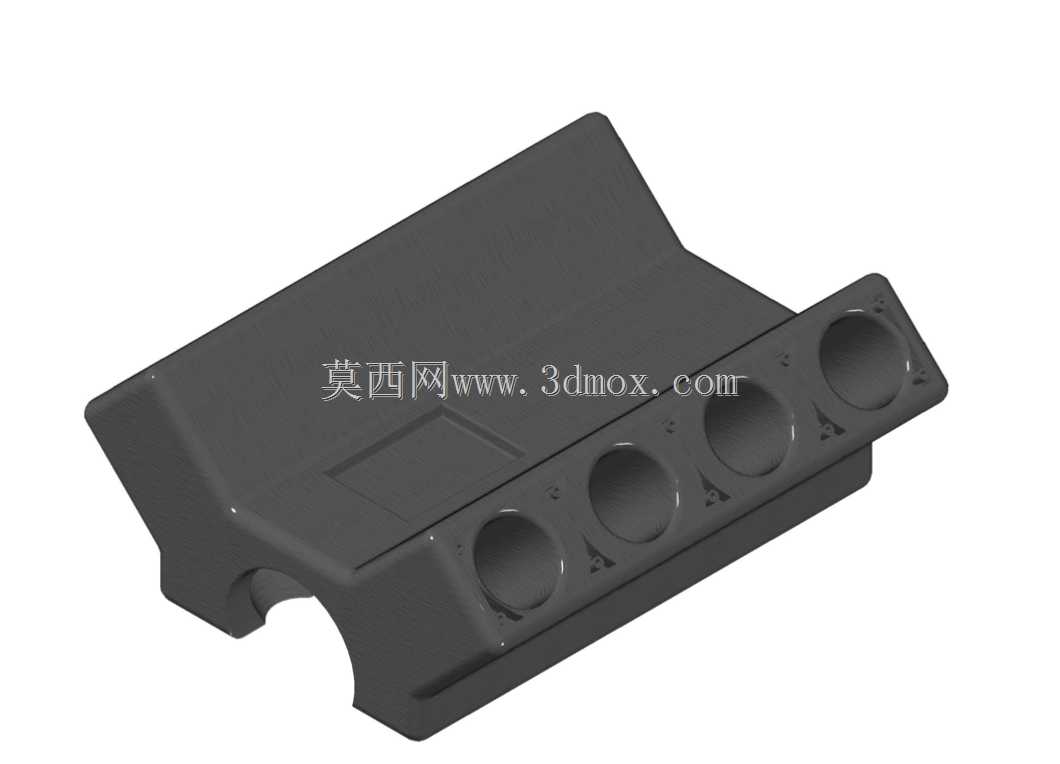

　　在汽车动力总成的开发流程中，缸体作为整台内燃机的核心承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路的安装定位都要依托缸体的结构精度来实现，这款V8布局的缸体结构，采用两侧各四缸呈90度夹角的经典排布，这种排布方式能在保证大排量输出的同时，将整机高度控制在合理区间，适配前置后驱、四驱等多种乘用车型的机舱布局，避免动力总成与前桥、转向机构出现安装干涉。从结构设计逻辑来看，这款缸体采用整体式铸造的主体结构，两侧缸筒沿V型夹角对称分布，每个缸筒周边预留了足够的壁厚来承受燃烧冲程的爆压冲击，同时在缸筒之间的夹层区域集成了冷却水道，冷却液可以从缸体下部的进水口进入，顺着夹层水道环绕每个缸筒上行，带走燃烧过程中传递到缸壁的多余热量，

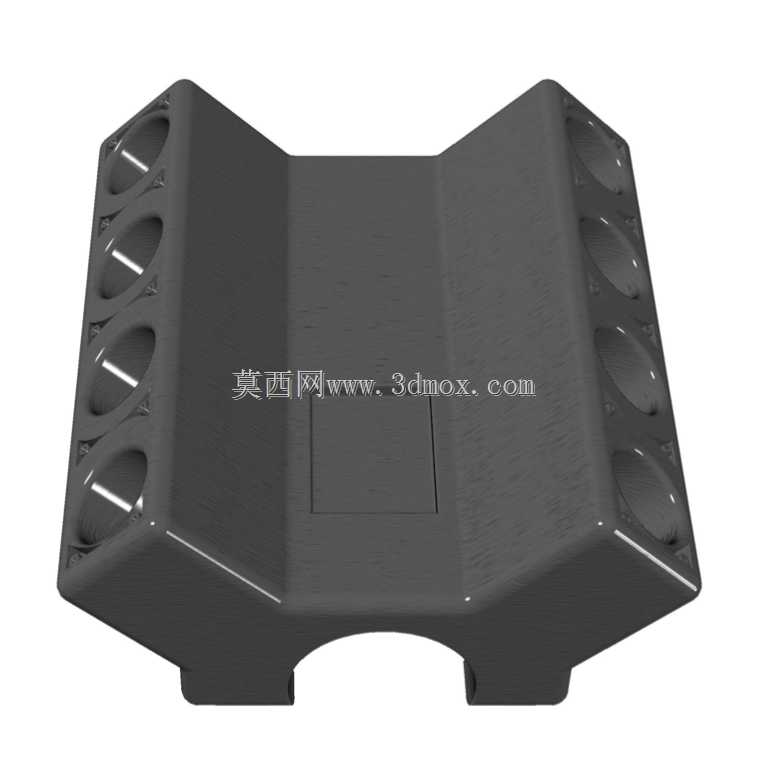

　　避免缸筒因过热出现变形、拉缸等失效问题。缸体下部的弧形避让结构，是为曲轴的回转运动预留的运动空间，V8发动机的曲轴采用十字销布局，回转过程中连杆大头的运动轨迹需要足够的空间余量，这个弧形边界的尺寸经过反复校核，既保证曲轴在全转速区间都不会与缸体发生碰擦，又能尽可能压缩缸体的下部高度，降低整机的重心高度，提升车辆行驶的操控稳定性。在安装边界的设计上，缸体顶面的平面度要求控制在微米级，用来匹配气缸垫与缸盖的安装，保证燃烧室的密封性能，避免出现漏气、漏水、漏油的三漏问题；缸体侧面预留了机油道的安装接口、传感器的安装螺孔，以及附件支架的固定点位，发电机、空调压缩机、转向助力泵等外围附件都可以通过这些点位直接固定在缸体上，减少额外的转接支架，

　　提升整机的集成度。在实际工程应用中，这类V8缸体多用于大排量乘用车辆、高性能跑车以及部分轻型特种作业车辆的动力系统，大排量自然吸气的输出特性可以提供线性的动力响应，相比小排量增压机型，在高转速区间的动力持续性更有优势，同时V型布局的平衡性更好，整机运行的振动幅度更小，能提升整车的NVH表现。建模过程中对缸体的壁厚过渡做了均匀化处理，避免铸造过程中出现壁厚差过大导致的冷却不均、缩松缩孔等铸造缺陷，所有加强筋的布置都沿着应力传导的方向分布，在提升缸体整体刚性的同时，尽可能控制缸体的自重，降低动力总成的整体质量，助力整车的轻量化设计。
