GT40MK1跑车底盘框架结构设计

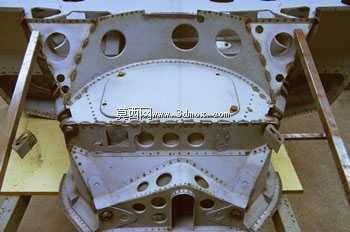

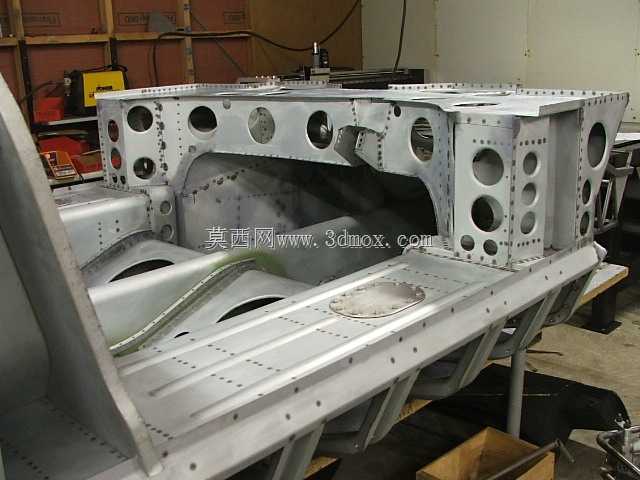

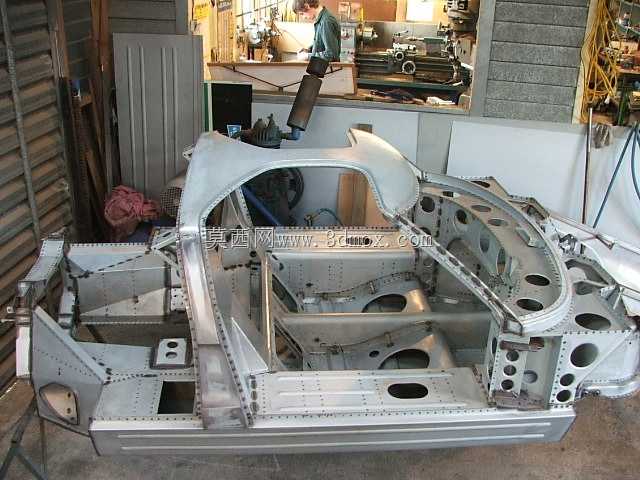

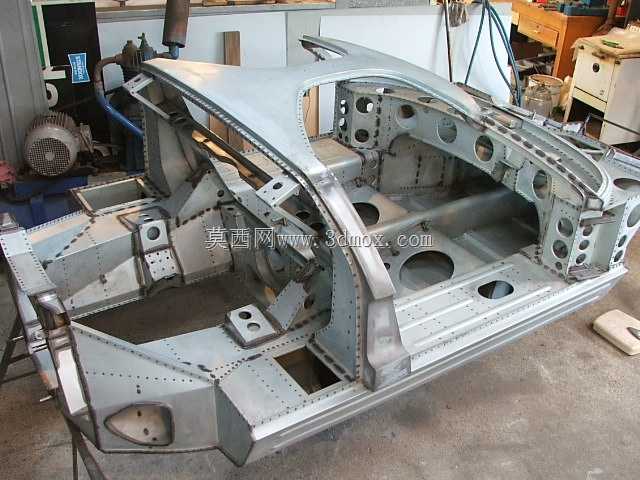

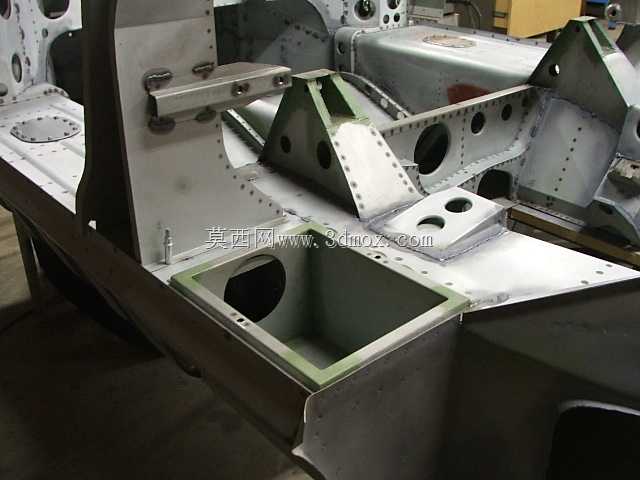

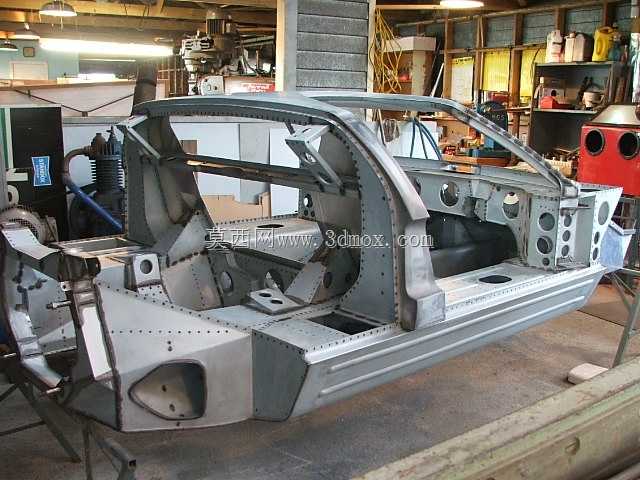

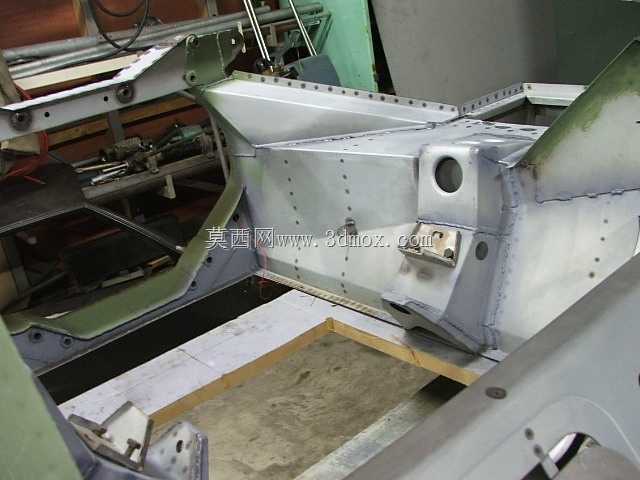

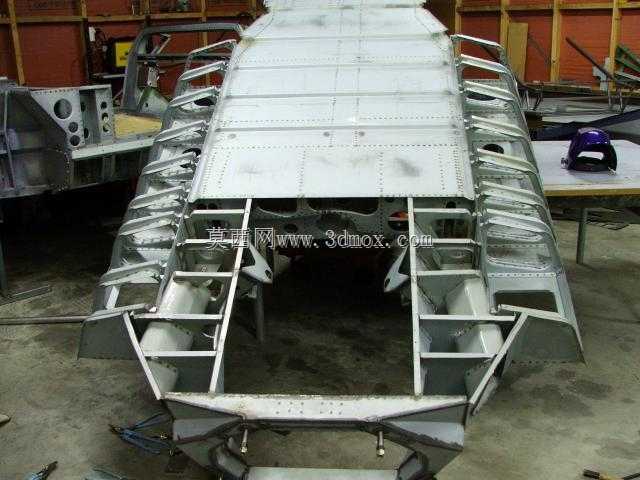

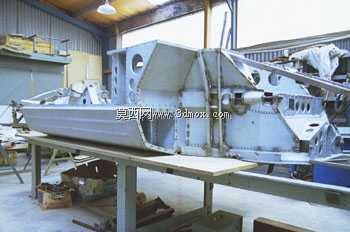

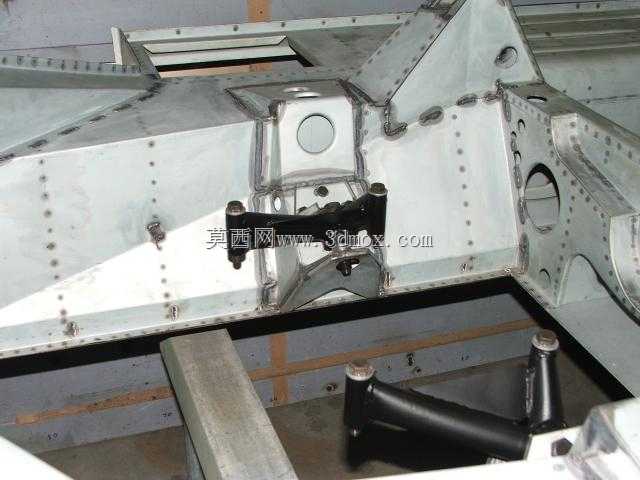

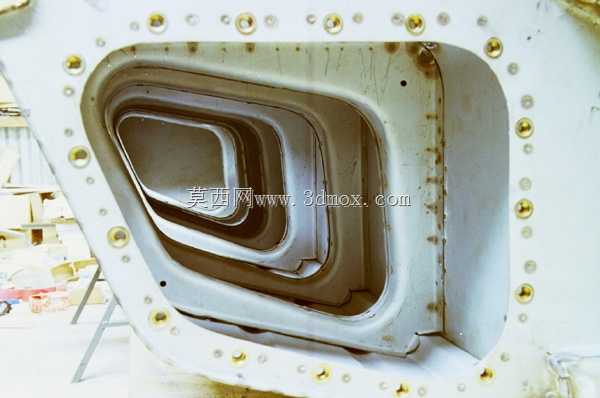

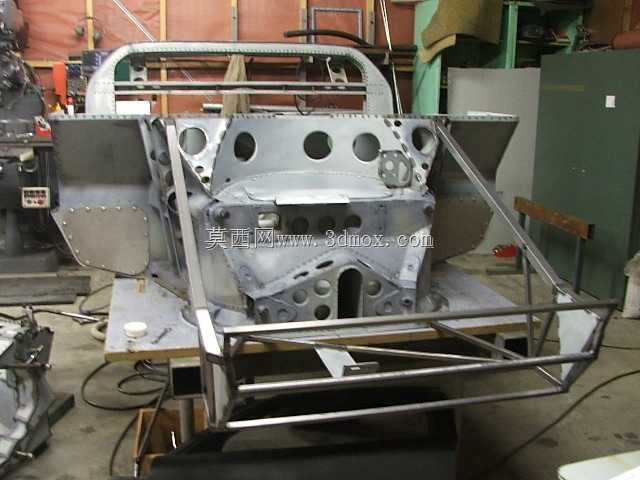

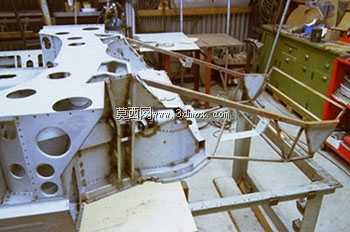

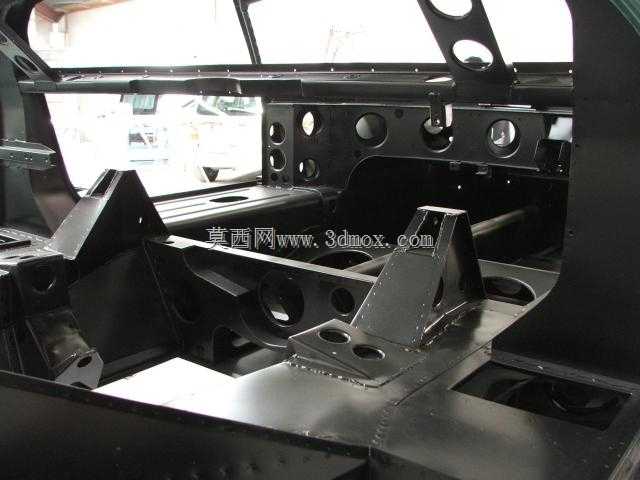

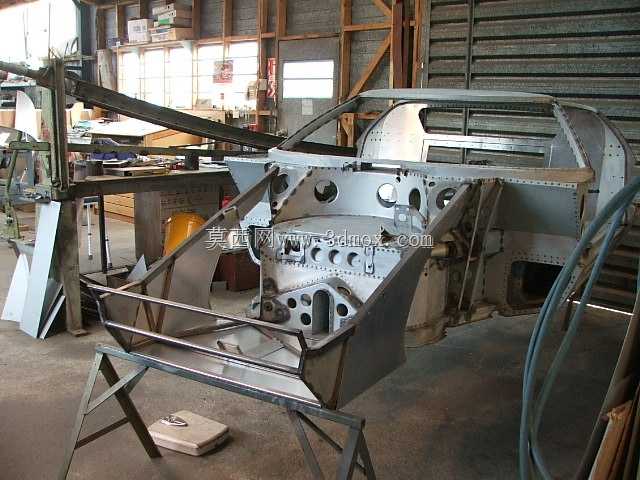

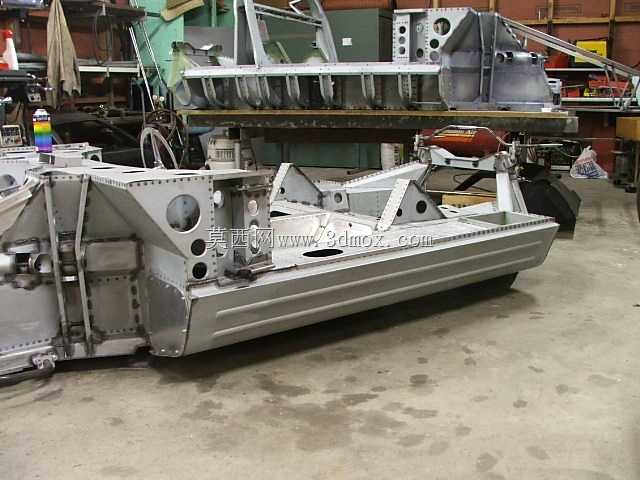

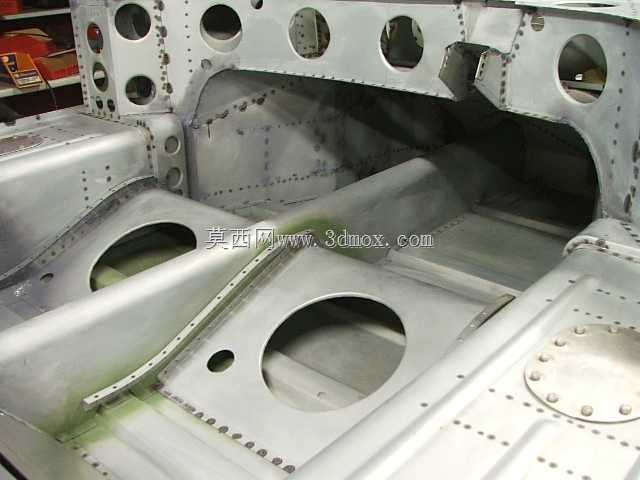

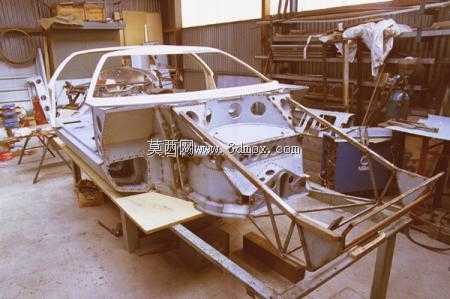

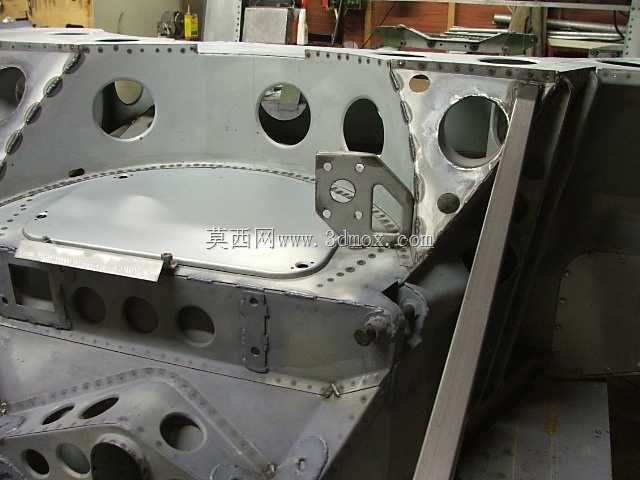

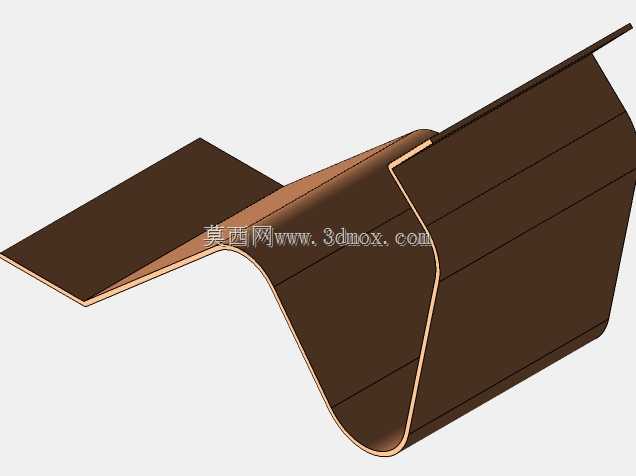

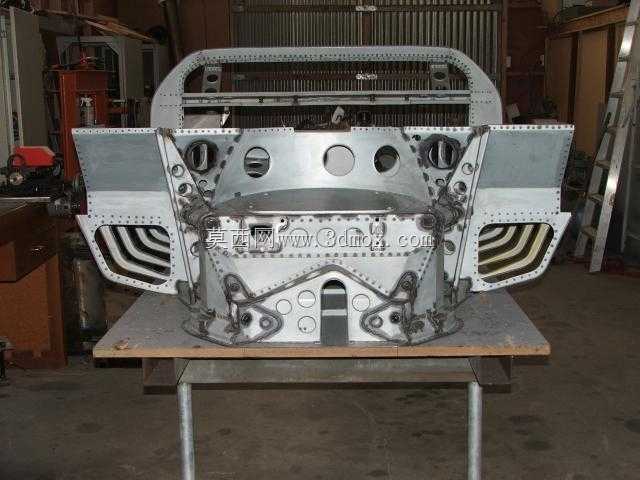

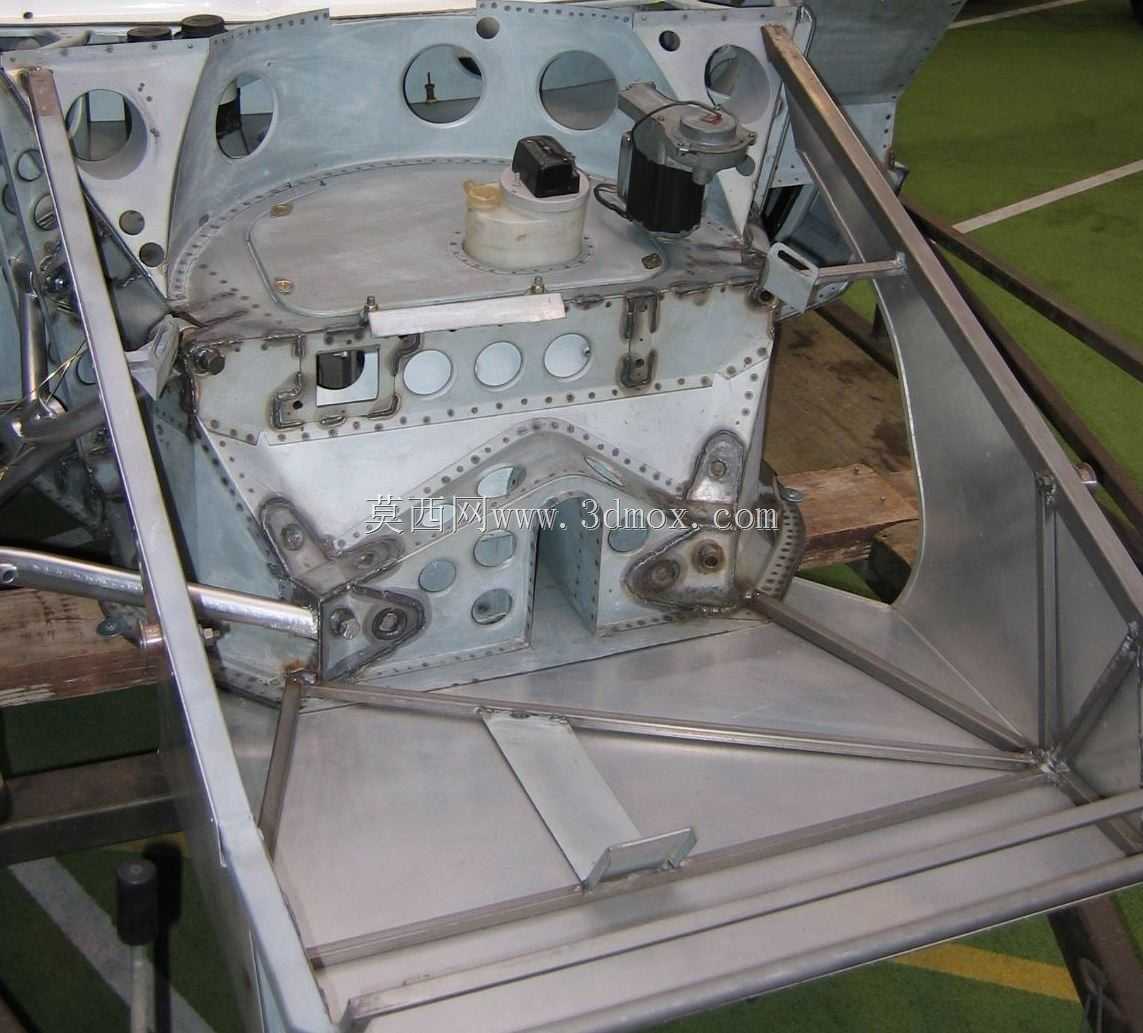

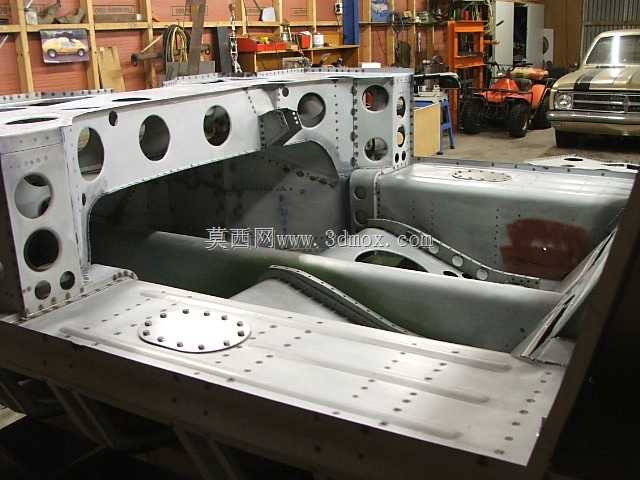

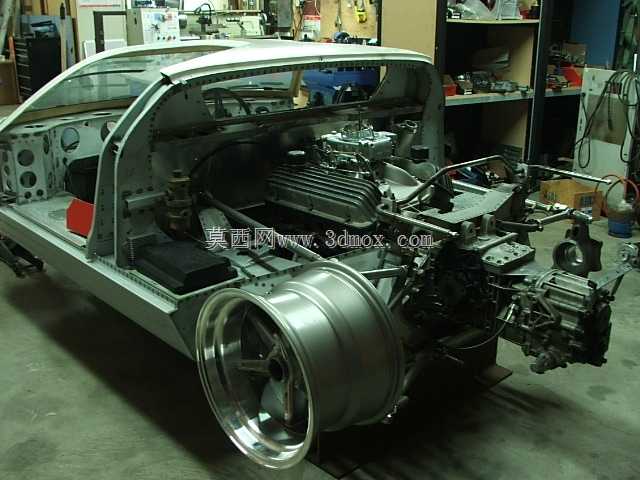

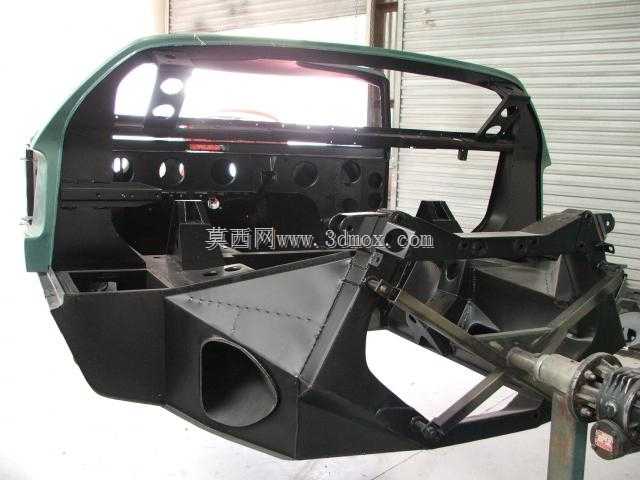

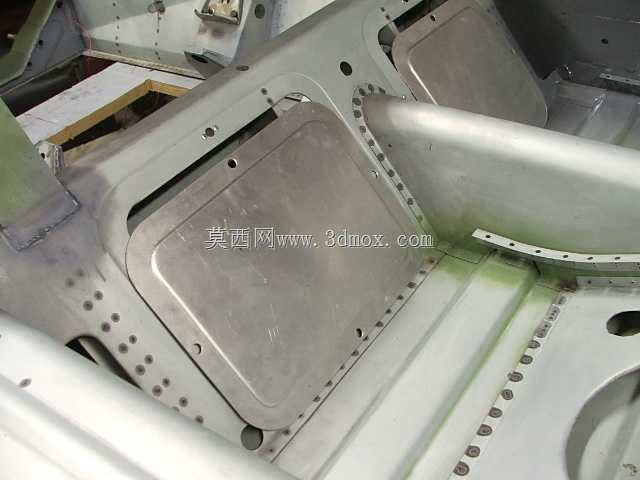

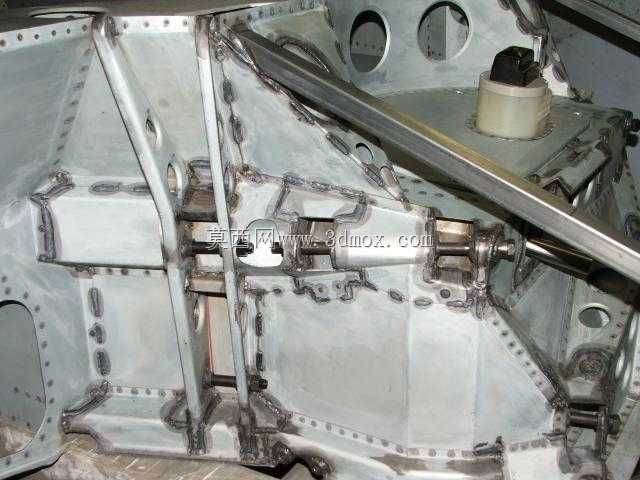

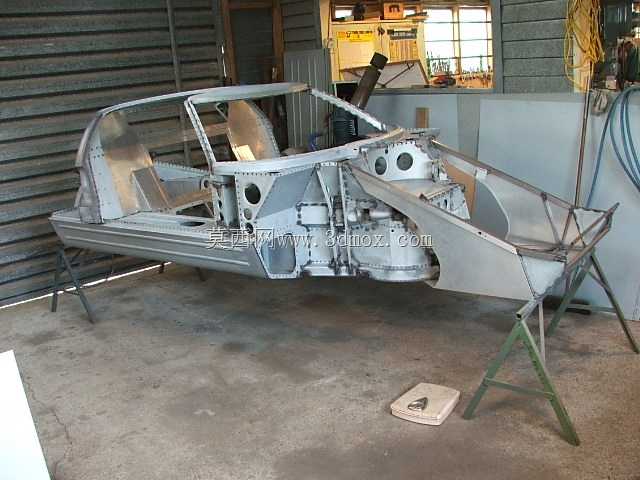

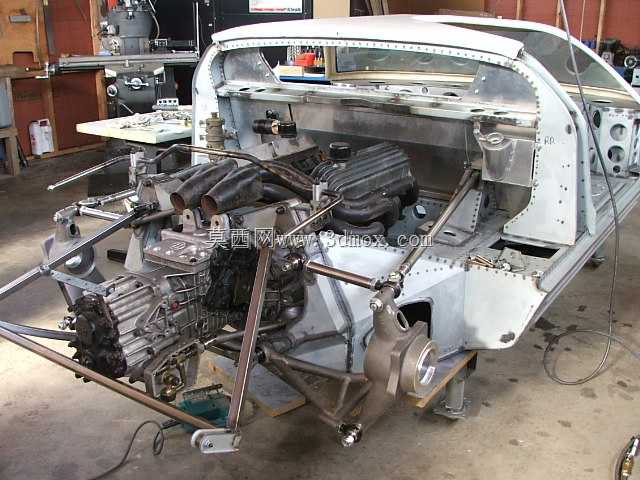

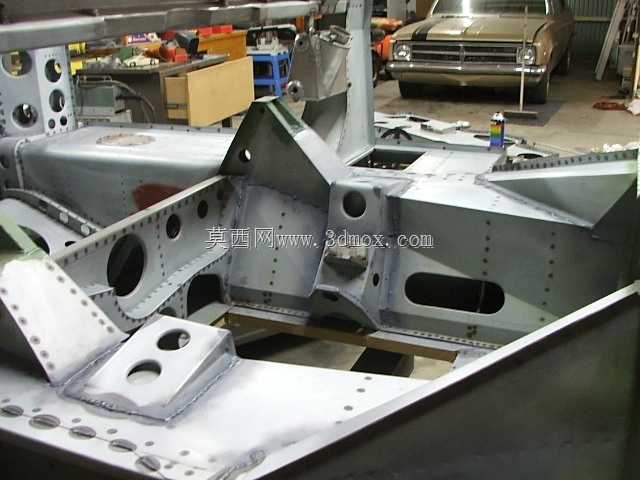

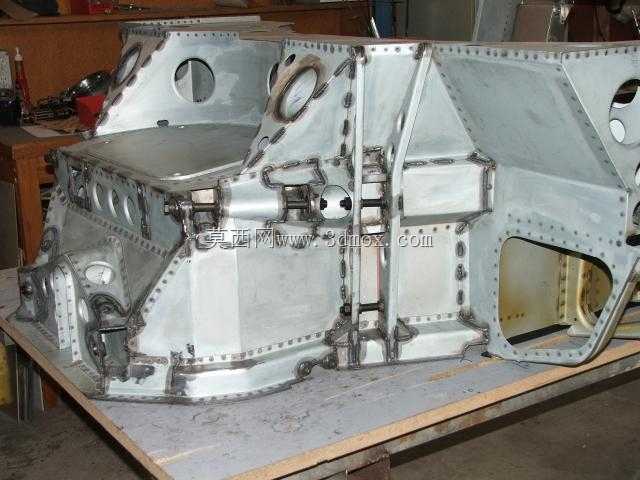

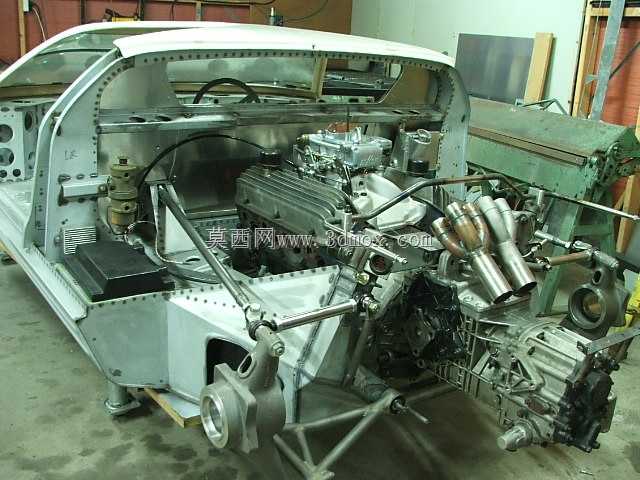

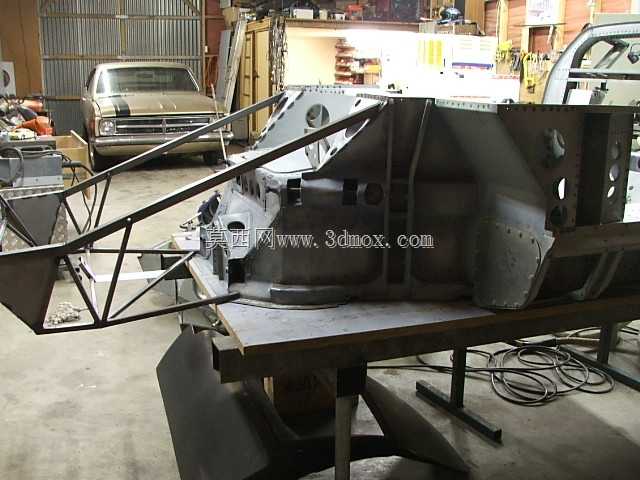

手工打造小批量复刻跑车底盘时，最容易踩的坑就是骨架铆接后出现累计形变，纵梁与横梁的连接孔位一旦错位，后续悬挂安装点的同轴度偏差会直接吃掉轮胎接地面积，高速过弯时的侧倾反馈也会变得模糊。这套底盘框架的排布逻辑刚好避开了这类常见问题，纵梁采用分段变截面设计，乘员舱位置的梁体高度收窄，既给脚部留出了足够的活动空间，又没有削弱前后碰撞溃缩区的结构强度，横梁的间距不是均匀排布，而是对应动力总成、悬挂固定点、油箱安装位的受力点做了加密，相当于把集中载荷直接分散到了整个框架的受力路径上。铆接孔的排布也藏着细节，每段梁体连接位置的孔位都做了错位避让，不会出现同一截面多个孔位集中导致的应力断裂风险，边缘的翻边高度刚好匹配常用航空铝板的铆接行程，现场施工时不用额外调整铆枪的压合深度，新手操作也能保证铆接后的贴合度。框架两侧的延伸支架直接预留了车身覆盖件的安装定位点，不用后期在主梁上额外钻孔焊接，避免了热形变导致的整体框架扭曲，底部的预留安装座刚好适配老式小排量V型发动机的机脚位置，变速箱固定横梁的高度也做了适配，不用切割修改就能直接匹配原版的传动系统角度。很多自制底盘容易忽略的线束走向固定点，这套框架在横梁内侧直接压出了走线卡槽，后期布线时不用额外焊接固定支架，既减轻了额外增重，也避免了线束和金属边缘摩擦导致的绝缘层破损。实际落地测试时，这套框架的抗扭刚度比同规格钢管焊接的底盘高出近三成，铆接结构的抗疲劳特性也更适合长期赛道驾驶，不会出现焊接位置长期震动后开裂的问题，哪怕后期需要调整车身宽度，只需要更换对应长度的横梁就能完成适配，不用整体重做整个底盘骨架。
