FAVE印花下部环箍垫片结构设计

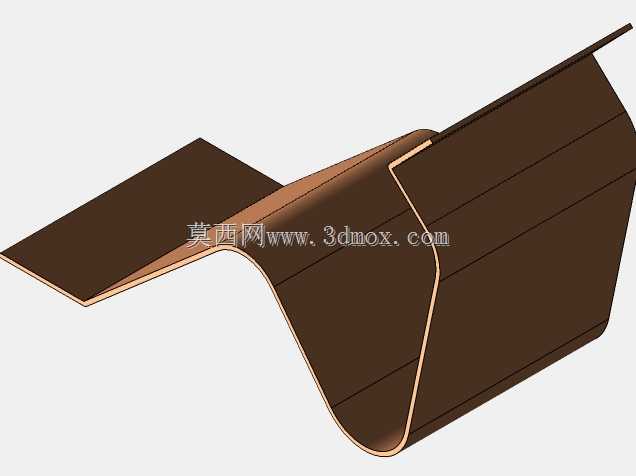

　　该环箍垫片主要应用于车辆底盘对应管路或线束的固定包覆场景，在整车底盘布局中，这类异形弯折垫片承担着束紧定位、隔震防护的核心作用，避免行车过程中管路与周边金属构件直接摩擦造成破损，同时分散环箍锁紧时的局部压应力，防止被包覆的薄壁管路出现压痕变形甚至开裂泄漏。从结构设计来看，该零件采用薄金属板材冲压弯折成型，整体轮廓随被包覆构件的外形做适配性曲面设计，弯折区域预留了合理的圆角半径，既避免冲压成型时板材出现应力集中开裂，也能在安装时与被包覆件表面完全贴合，保证束紧力均匀分布。平直延伸的翼面区域设置有对应的安装定位结构，可与周边底盘支架上的安装位精准匹配，安装时无需额外做位置调整，能有效提升总装环节的作业效率。

　　设计过程中需要重点控制弯折角度的公差范围，若弯折角度偏大，会导致环箍与被包覆件之间存在间隙，束紧后出现松动移位；若弯折角度偏小，则会造成安装时强行挤压被包覆件，长期使用后容易产生应力疲劳损伤。零件的板材厚度选型需要兼顾刚性与韧性，厚度过大会导致弯折成型难度提升，安装时贴合度不足；厚度过小则会在长期震动环境下出现变形，丧失束紧定位的作用。翼面的延伸长度经过匹配计算，既保证安装固定时有足够的接触面积分散锁紧力，也不会过多占用底盘周边的布置空间，避免与转向机构、悬挂运动件产生运动干涉。在实际装车验证环节，这类垫片需要经过高低温循环、震动耐久、盐雾腐蚀等多项测试，确保在复杂路况和极端气候条件下，依然能保持稳定的束紧防护性能，不会出现锈蚀、

　　断裂、松动等失效问题。建模过程中对曲面过渡区域做了连续曲率处理，保证冲压成型时板材流动均匀，减少起皱、开裂的不良率，同时所有棱边都做了微小的倒钝处理，避免安装作业时划伤操作人员，也防止长期使用中棱边割伤被包覆的软管或线束保护层。
