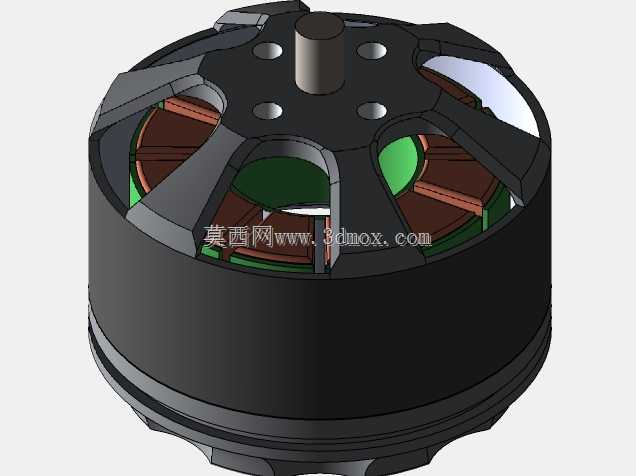

泰格MN3110四芯无刷动力电机

盘式外转子无刷电机的加工适配一直是小批量动力件生产的核心痛点，这款MN3110系列电机的三维结构完全围绕量产加工的公差适配做了细节调校，没有为了视觉效果牺牲任何工艺可行性。定子硅钢片叠压的定位槽在模型里预留了0.02mm的过盈配合余量，刚好抵消冲压叠片产生的边缘毛刺公差，不用后续二次打磨就能直接压入机壳，不会出现叠片错位导致的气隙不均问题。绕线桩的倒角做了R0.3的圆弧过渡，避免漆包线在绕制过程中被锐边割破绝缘层，以往很多同类模型忽略这个细节，实际打样时经常出现匝间短路的报废情况。外转子的磁钢槽深度比磁钢标称厚度多0.05mm，刚好容纳耐高温结构胶的胶层厚度，粘完磁钢后外圆跳动可以控制在0.01mm以内，高速旋转时不会产生额外的动平衡偏差。顶部输出轴的定位台阶和轴承内圈的配合公差选了H7/k6的过渡配合，既保证轴承压装时不会松旷，又不会因为过盈量太大导致轴承内圈变形卡滞。机壳表面的散热鳍片角度顺着旋转方向做了15度的倾斜，不是垂直排布的规整造型，实际运转时能带动气流顺着鳍片缝隙快速带走定子热量，连续满负荷运转时绕组温度比垂直鳍片的设计低8到10摄氏度。出线口的护线套卡槽做了倒扣结构，装配时护线套压入后不会因为拉扯电源线脱出，避免线材磨损短路。转子外壳的阳极氧化层预留区域避开了轴承配合面，不会因为氧化层厚度导致轴承座尺寸超差。端盖的螺丝孔做了沉头深度的精准控制，螺丝锁附后不会突出端盖平面，也不会因为沉头过深导致螺丝滑牙。整个模型的所有配合面都没有做无意义的曲面花哨造型，每一处尺寸偏差的预留都对应实际加工中会出现的误差累积，从CNC加工定子座到磁钢粘接、轴承压装、动平衡调校的全流程，都能直接用这个模型导出的工程图投产，不需要二次修改结构细节。
