RS775高扭矩12V有刷直流电机结构设计

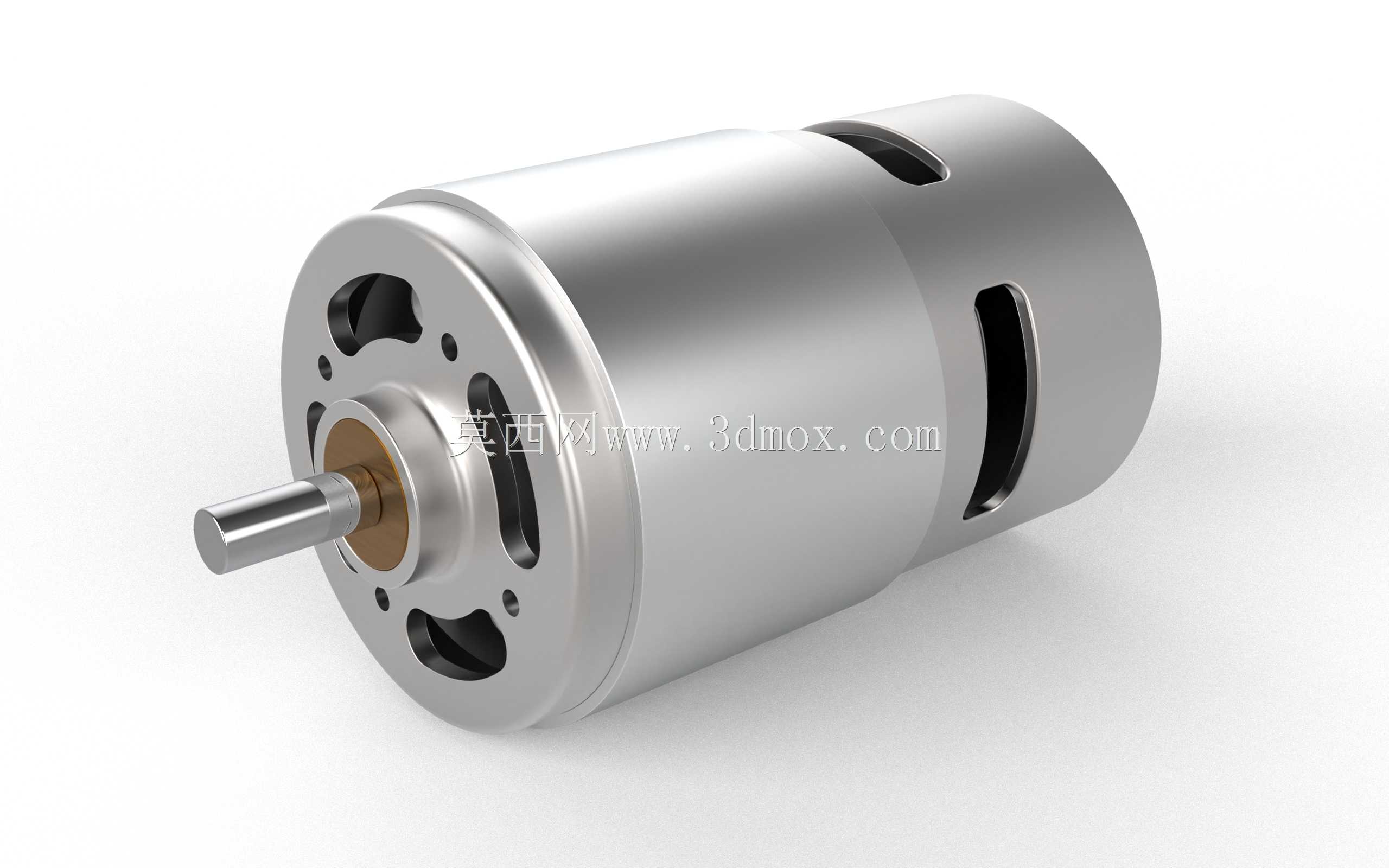

小功率直流有刷电机在DIY场景里最容易踩的坑，是输出轴径向跳动超差后带载抖震，还有机壳散热槽开得不合理导致连续运行十分钟就磁钢退磁。这款RS775的结构在落地加工时，机壳采用的是深拉伸一体冲压成型，筒壁厚度控制在0.8mm，既保证了磁钢装配的同轴度公差，又不会因为壳壁过厚挤占内部绕组的绕线空间。前端盖的安装孔位和轴承室是一次冷镦成型，省去了二次装夹车削带来的位置度偏差，轴承选用的是含油铜基轴承，压装时预留了0.02mm的过盈量，既不会压裂端盖的塑料嵌件，又能保证长时间运转不出现轴承外圈跑圈的问题。

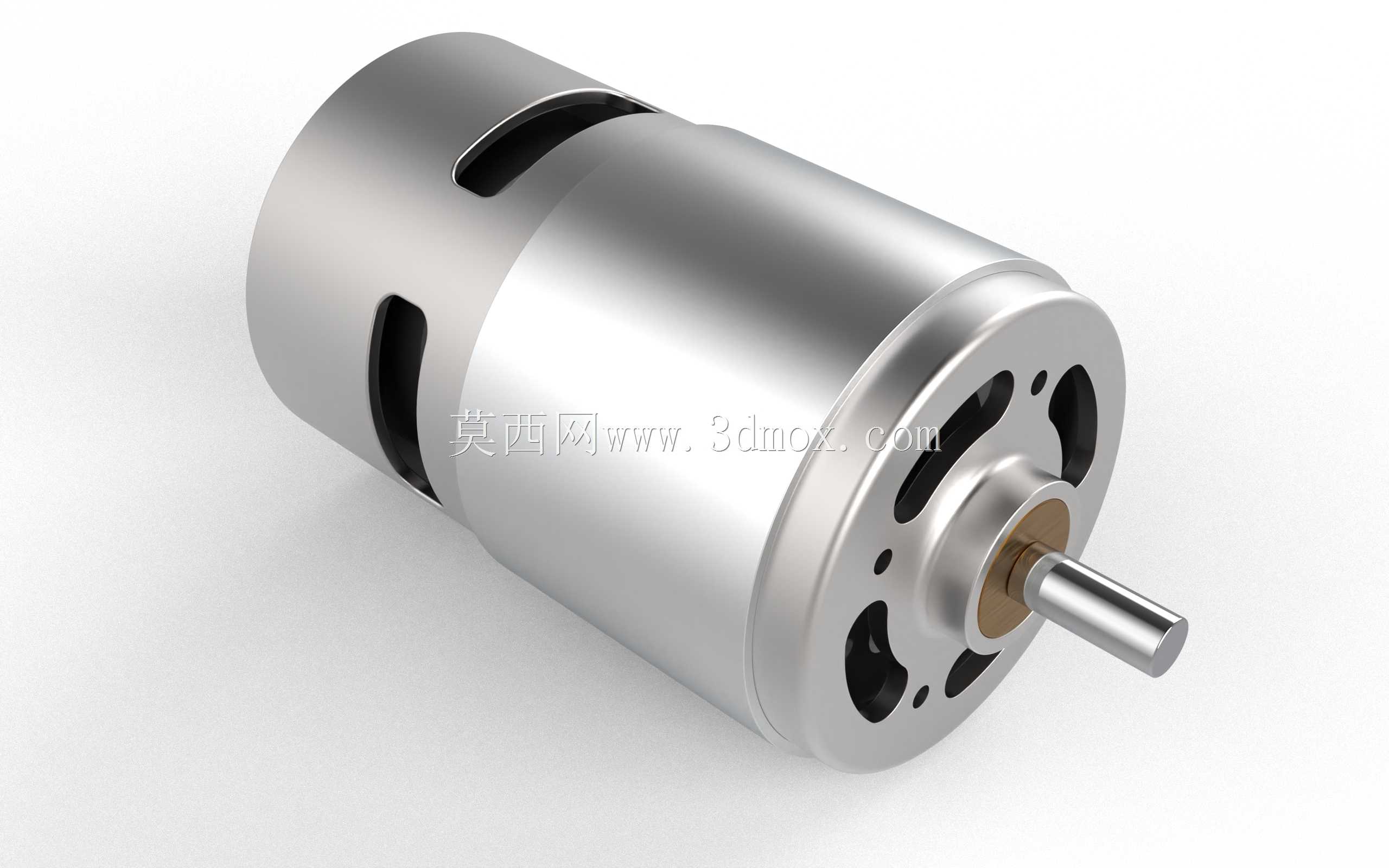

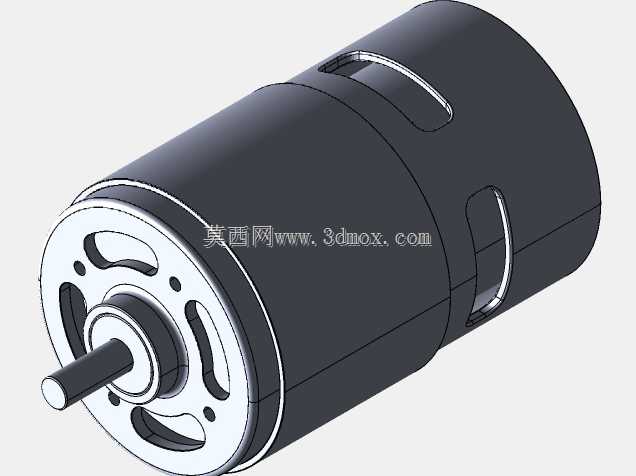

机壳侧面的三条散热槽不是随意开的长圆孔，槽的边缘做了0.3mm的翻边处理，既提升了筒身的结构刚性，避免冲压后壳壁变形，又能引导内部气流顺着绕组端部流向换向器位置，把碳刷摩擦产生的热量直接带出去。输出轴的D型切面长度刚好匹配常用的金属联轴器夹持范围，轴端的倒角做的是15度斜角，装配时不用反复对位就能顺利插进食轮或者带轮的安装孔，不会刮伤联轴器的内孔镀层。

磁钢采用的是弧形铁氧体磁钢，和机壳内壁的粘接面预留了0.1mm的胶层厚度，点胶时用的是耐高温结构胶，就算电机长时间满负载运行，机壳温度升到80度也不会出现磁钢脱落的问题。换向器的片间绝缘槽做了倒角处理，碳刷磨损产生的碳粉不会卡在槽里造成片间短路，碳刷架的弹簧压力调整到120g，既能保证碳刷和换向器的接触电阻足够小，又不会因为压力过大加速碳刷的磨损，在DIY小车、小型机械臂这类负载波动大的场景里，能兼顾使用寿命和输出扭矩的稳定性。后端盖的出线孔做了橡胶护圈，装配时导线不会被金属锐边割破绝缘层，就算反复弯折引线也不会出现内部铜丝断裂的情况，完全适配爱好者DIY时反复拆装调试的使用习惯。
