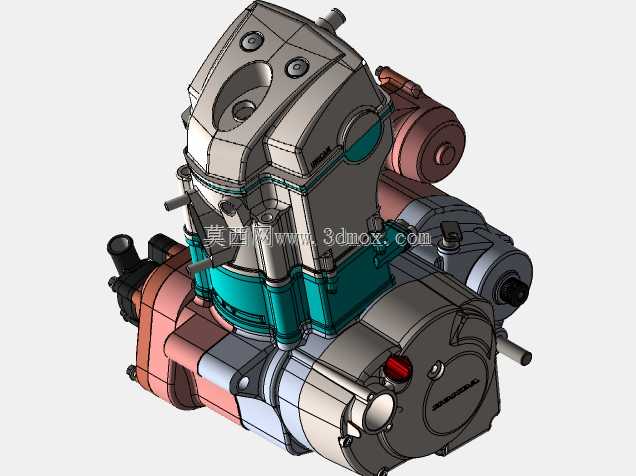

本田摩托车单缸动力总成结构展示

小排量单缸内燃机的装配公差控制一直是量产环节的核心痛点，缸体与曲轴箱的结合面平面度要求控制在0.02mm以内，稍有偏差就会出现渗油、缸压不足的问题，这套三维结构把结合面的密封槽、定位销孔的位置公差做了完整还原，能直接对接加工工艺的公差校验需求。散热鳍片的排布没有采用等距设计，靠近燃烧室的区域鳍片密度提升30%，边缘区域适当放宽间距，既保证高负荷工况下的散热效率，也减少了压铸环节的充型阻力，避免鳍片根部出现缩孔缺陷。曲轴输出端的油封安装座做了阶梯式限位结构，装配时不需要额外测量压入深度，靠台阶面就能实现油封的精准定位，杜绝了人工装配时压装过深或过浅导致的密封失效问题。缸头部分的气门摇臂安装座与缸头采用一体化铸造成型，没有额外的拼接螺栓，减少了一个潜在的渗漏点，同时摇臂轴的安装孔与凸轮轴轴承孔的同轴度在建模时就做了联动约束，后续加工时一次装夹就能完成两个孔系的精加工，避免二次装夹带来的位置偏差。侧盖上的观察孔位置特意对准了正时标记，日常维护时不需要拆解侧盖就能直接核对正时相位，降低了维保的操作难度。离合侧的输出轴预留了转速传感器的安装位，接口尺寸完全匹配通用型霍尔传感器，后续改装电喷系统时不需要额外打孔改造。进气管的接口法兰做了加厚处理，能承受改装大口径化油器时的额外锁紧力，不会出现法兰变形导致的漏气问题。箱体内部的润滑油道走向做了可视化呈现，主油道从机油泵出口直接连通曲轴轴承、凸轮轴轴承，支路油道对准活塞销座，没有冗余的弯道，能最大限度降低机油流动阻力，保证冷启动时机油能快速到达各个润滑点位。启动电机的安装支架与变速箱壳体做了一体化设计，电机齿轮与启动超越离合器的啮合间隙在模型里预设为0.15mm，刚好适配量产时的加工公差范围，不会出现啮合过紧打齿或者间隙过大异响的问题。
