六缸V型汽车动力总成结构展示

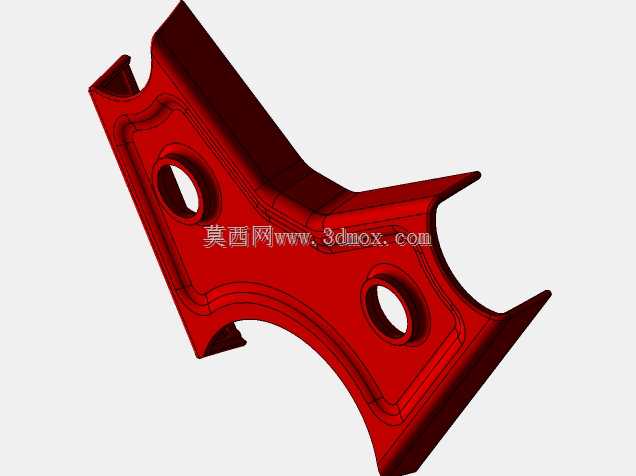

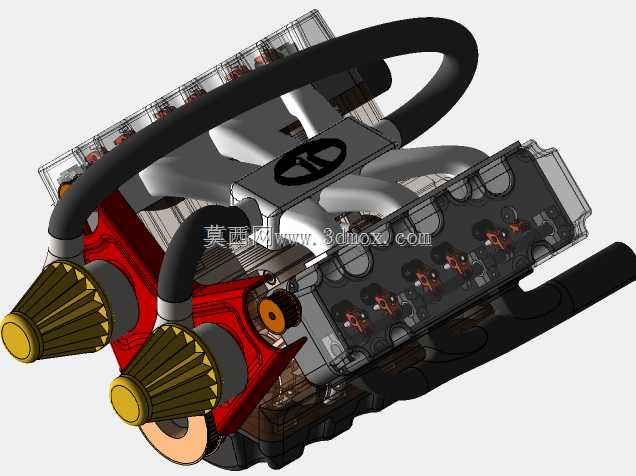

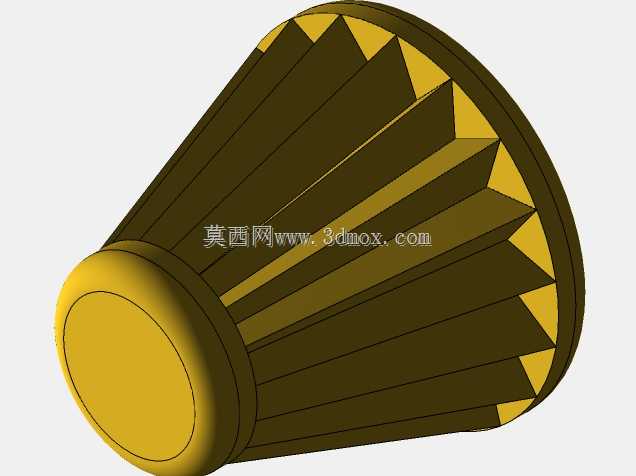

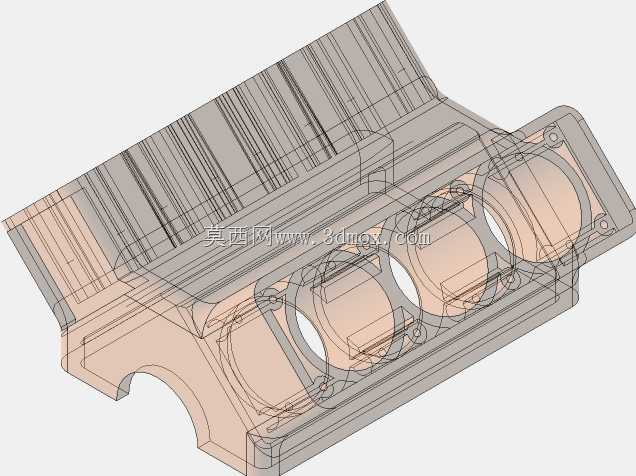

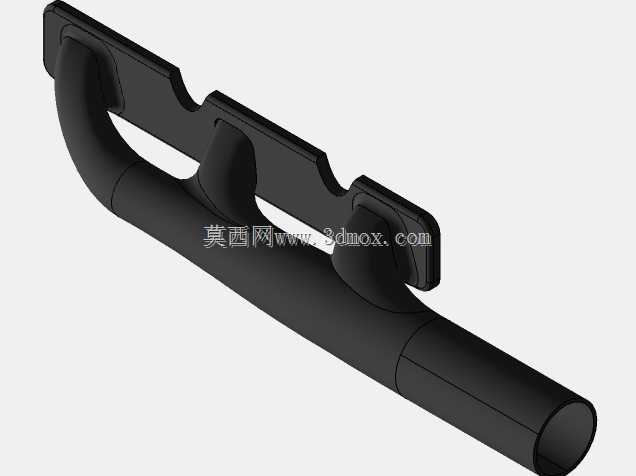

小排量V6机型在量产装配时，常遇到两侧缸盖进排气接口与线束走向干涉的问题，不少早期方案为了避让管线，刻意抬高进气歧管安装位，反而挤占了机舱上部的散热空间，夏季拥堵工况下容易出现进气温度超标的隐患。这款六缸V型动力结构在排布两侧缸体夹角时，特意将夹角控制在兼顾平衡性与空间利用率的区间，两侧锥形的排气引出端做了向外偏转的角度处理，既给排气歧管的安装预留了足够的螺栓操作空间，也避免了排气高温直接辐射到缸盖侧的点火组件。缸盖上部的密封盖板做了局部内凹的让位设计，刚好容纳高压线束的走线卡扣，不需要额外在缸体上打孔固定线束，减少了缸体加工的工序数量，也降低了后期使用中螺纹孔渗油的概率。两侧红色的缸体装饰罩并非单纯的外观覆盖件，内侧预留了隔音棉的安装卡槽，边缘的卡扣位做了0.2mm的过盈配合设计，装配时不需要额外打胶固定，拆卸维护时也不会出现卡扣断裂的问题。底部的油底壳连接位做了加宽的密封法兰面，法兰面上的螺栓孔位均匀排布，相邻螺栓的间距控制在密封胶有效压紧的范围内，避免长期使用后因为缸体振动出现密封胶开裂漏油的情况。前端的附件驱动轮系位置，特意将发电机与空调压缩机的安装座整合在缸体前端的铸造面上，不需要额外设计独立的安装支架，减少了装配时的零件数量，也降低了轮系对中误差带来的皮带异响问题。进气管路的弯曲弧度做了多次流体仿真验证，内壁没有突兀的截面变化，减少了进气阻力的同时，也避免了不同转速区间出现进气谐振的问题。两侧的点火线圈安装位做了加高的防水挡边，即使机舱清洗时有少量水溅入，也不会顺着安装缝隙渗入到火花塞孔内，减少了点火系统受潮缺缸的故障概率。
