机器人常用功能结构零件合集

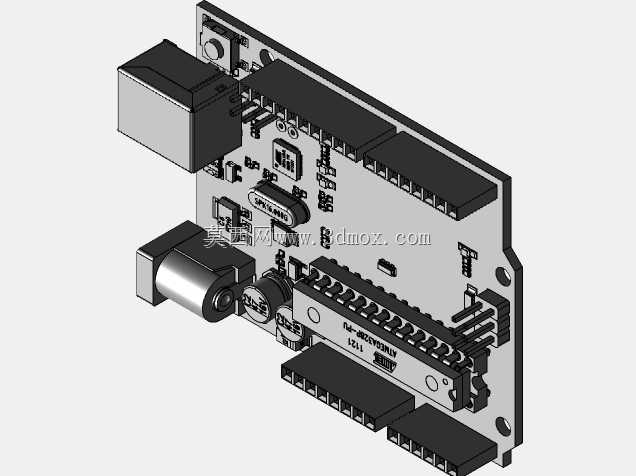

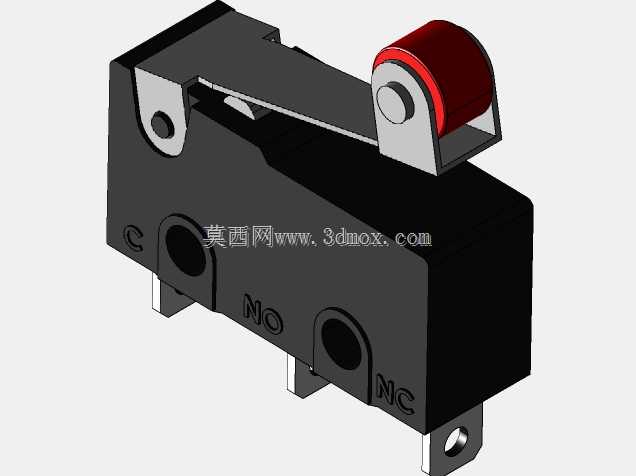

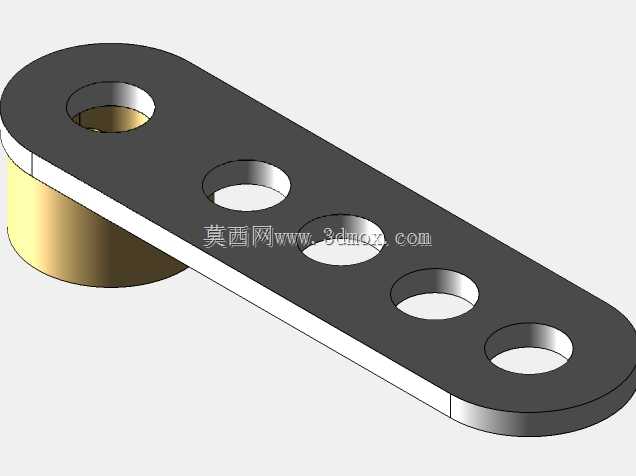

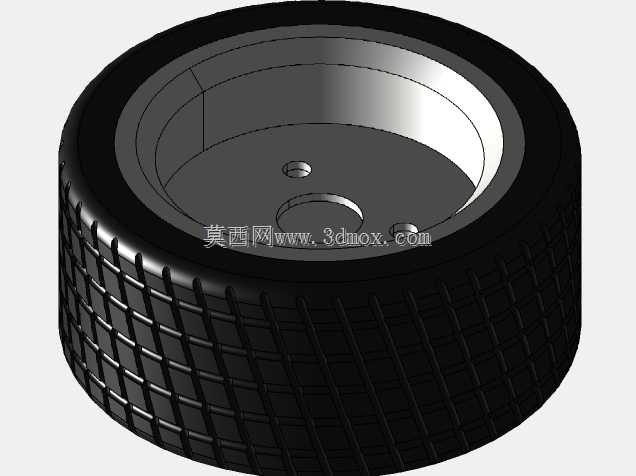

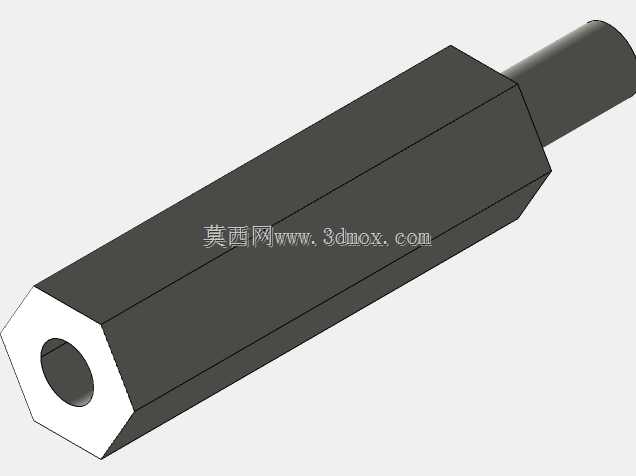

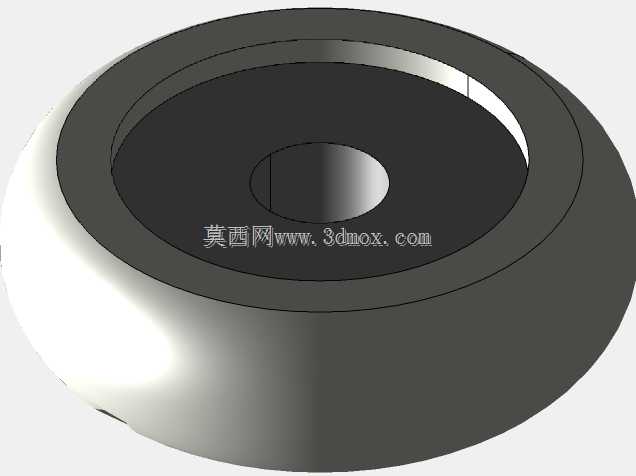

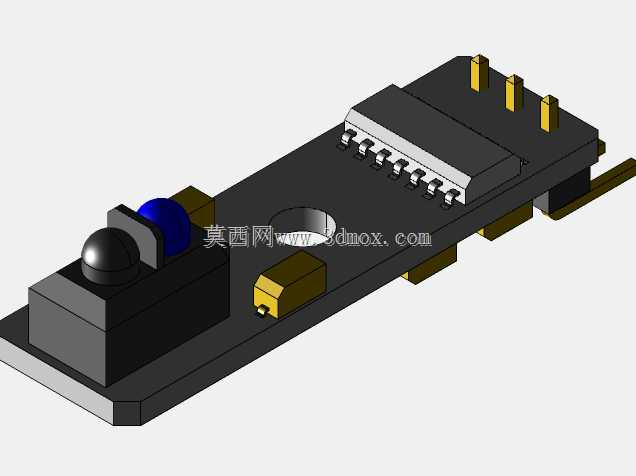

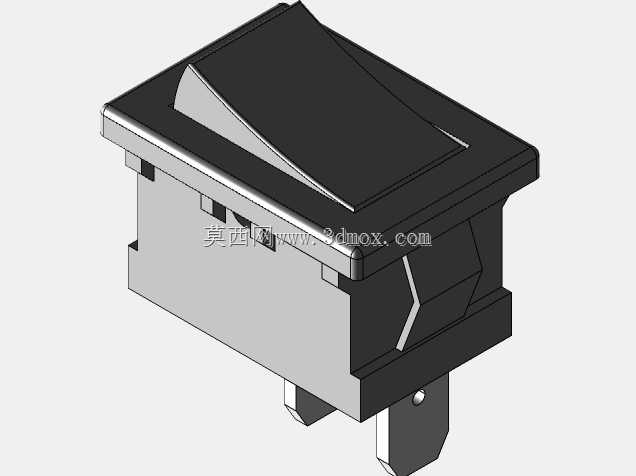

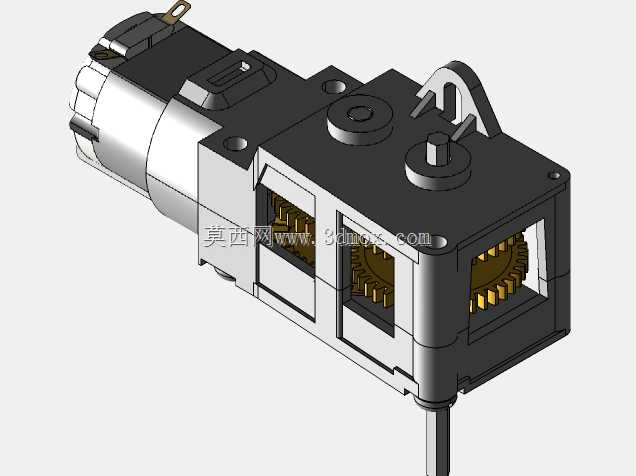

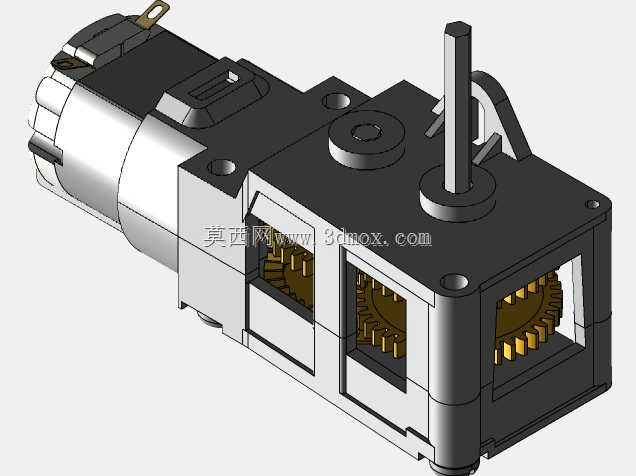

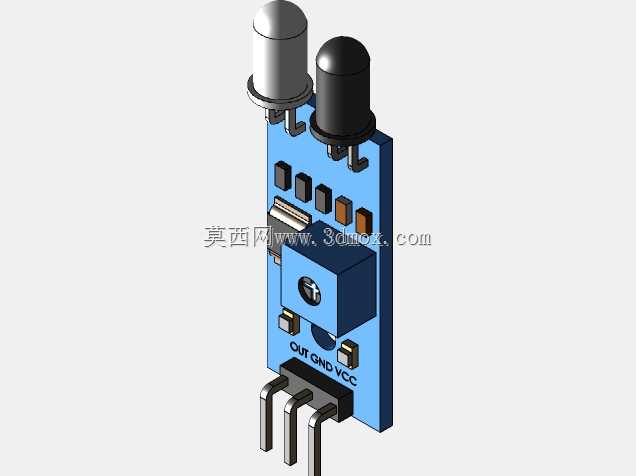

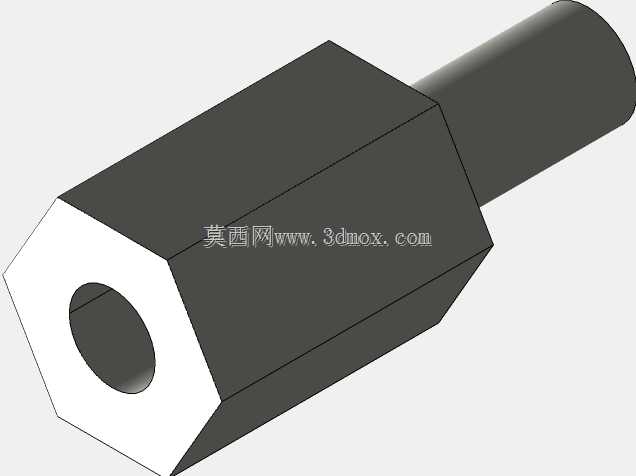

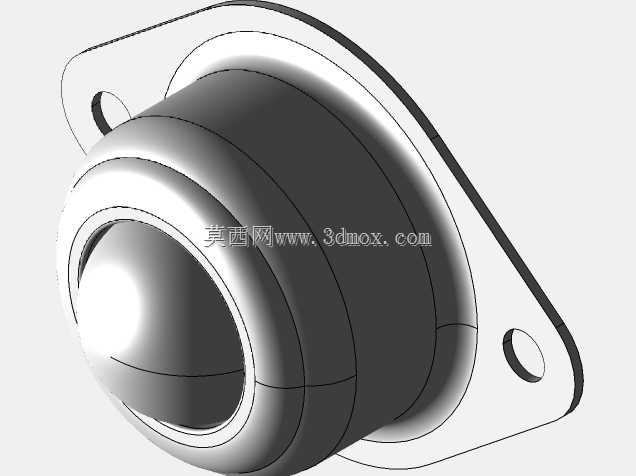

小型移动机器人装配过程中，外购标准件与自制结构件的公差匹配一直是实训项目里最容易卡壳的环节，很多新手搭出来的底盘要么轮子卡滞，要么传感器安装角度偏移，跑起来巡线精度差、避障反应迟滞，这套零件合集刚好把这些高频出问题的结构件做了统一的公差适配。就拿六角间隔柱来说，常规市售件的内螺纹同轴度偏差经常超过0.1mm，叠装两层电路板就会出现螺丝孔位错位，这套模型里的M3规格间隔柱把两端安装面的平行度控制在0.05mm以内，柱身外圆做了0.2mm的退刀槽，不管是3D打印PLA材质还是机加工铝件，都不会出现安装面贴合不严的问题。万向脚轮的支架部分特意把转动副的间隙留了0.15mm，既不会因为间隙太小转动卡涩，也不会因为旷量太大导致机器人走直线时出现蛇形偏移，滚轮的圆弧面做了15°的倒角，压过接线端子或者桌面小凸起的时候不会出现硬冲击。Arduino控制板的安装孔位做了沉头设计，螺丝锁付后不会突出板面，叠装驱动板的时候不会出现短路风险，红外传感器的安装座预留了10°的角度调节余量，不用额外垫高就能调整探测距离，巡线传感器的安装槽做了长圆孔设计，安装高度可以在5mm范围内微调，适配不同地面的反光率差异。限位开关的触发拨片做了圆弧过渡，不会因为碰撞角度问题出现触发失效，摇臂开关的安装座做了防呆凸台，插线的时候不会接反引脚。田宫配套的曲柄零件和轮胎配合位做了滚花纹理，粘接之后不会出现空转打滑，轴承安装位的公差选了H7配合，压入的时候不用额外涂胶就能固定牢固，后续维护拆卸也不会刮伤轴承外圈。整套零件的安装孔位全部做了统一的孔位基准，不管是搭差分驱动底盘还是机械臂小平台，都不用重新打孔改位，所有棱角位置都做了R0.5的圆角处理，不会割伤接线外皮，也避免装配的时候划手。
