MG996r舵机带安装底座结构设计

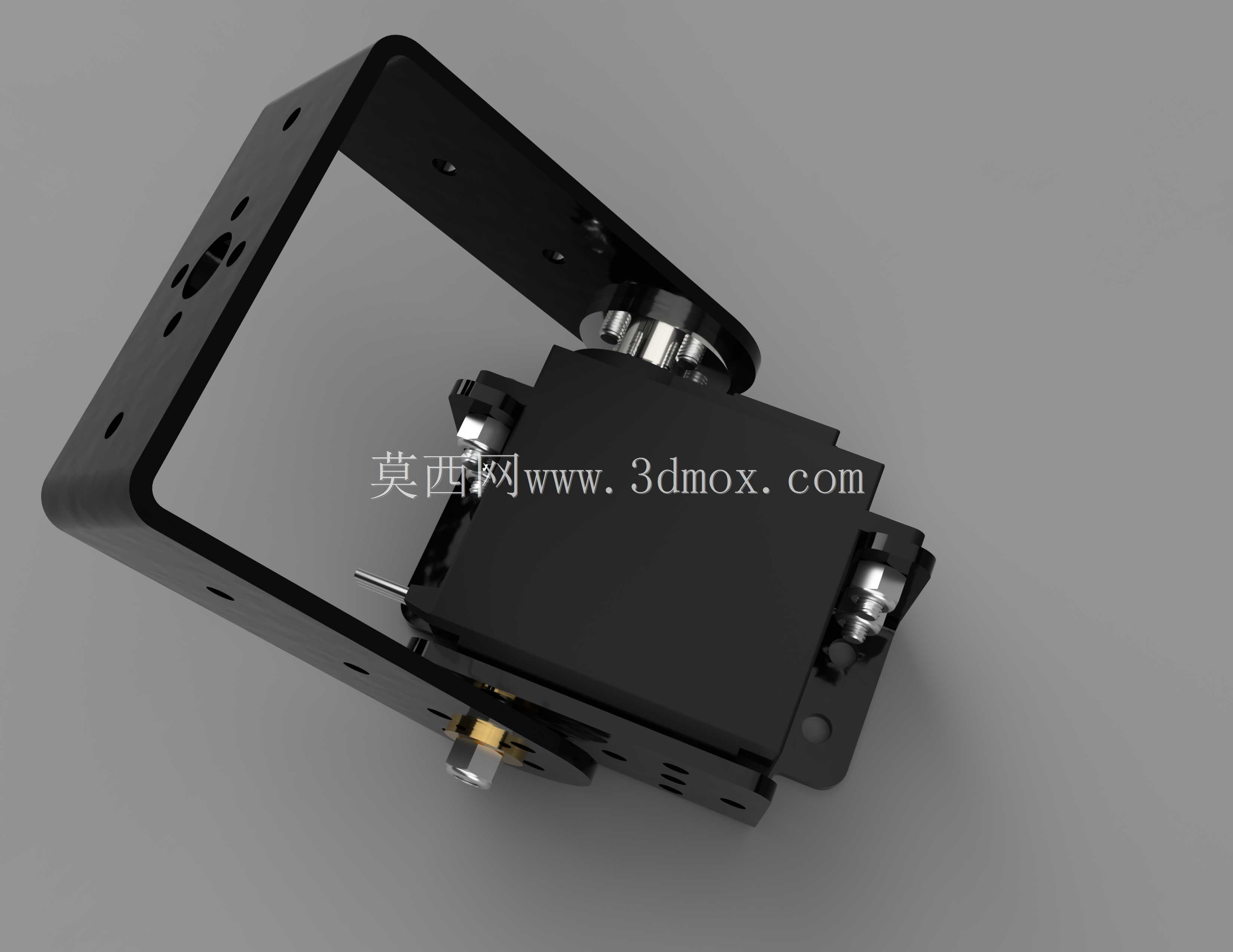

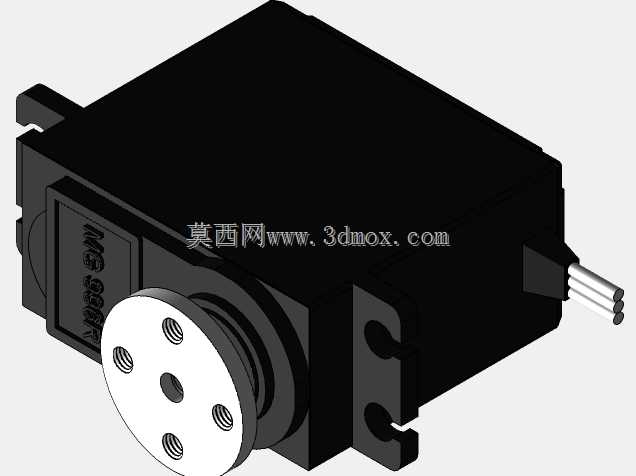

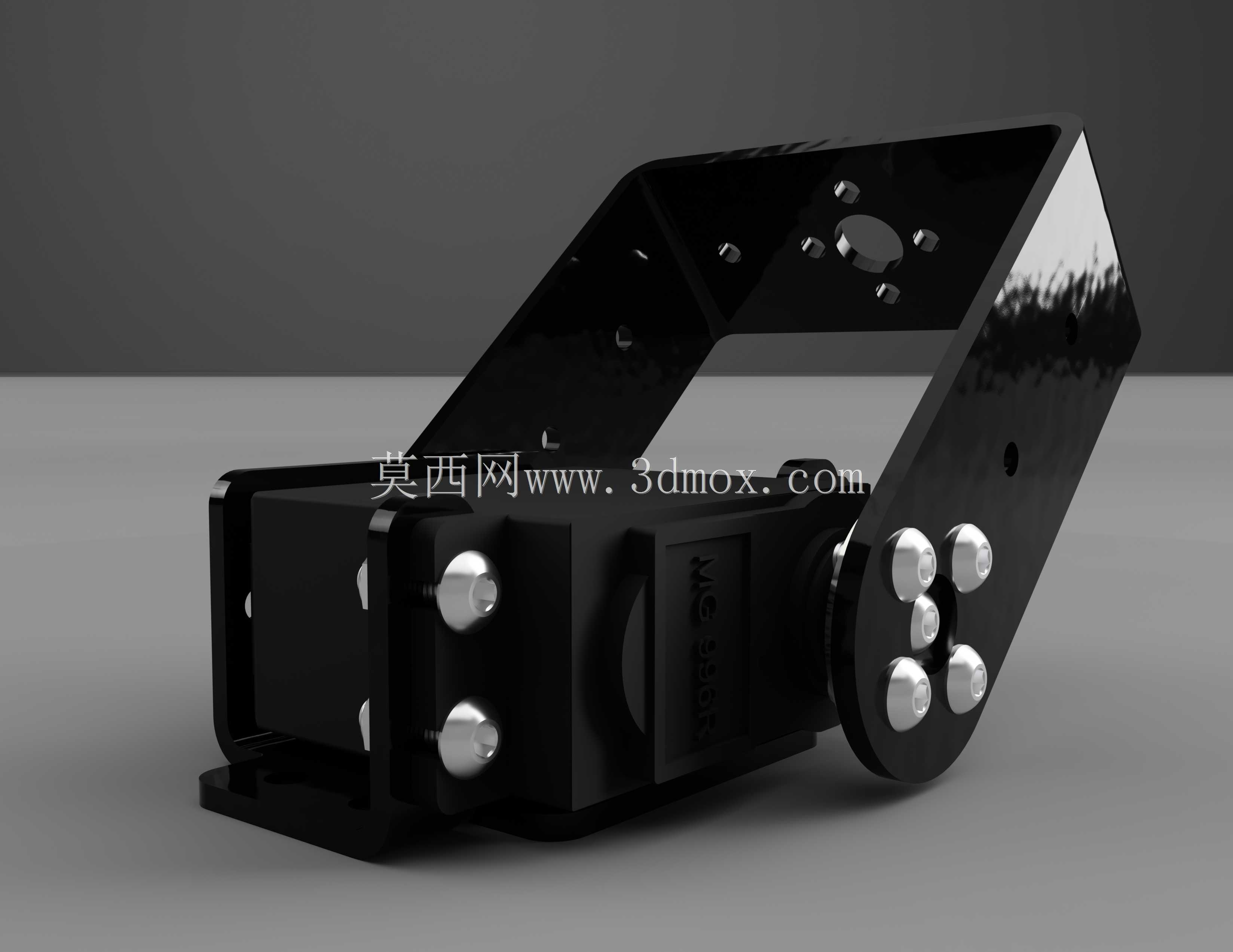

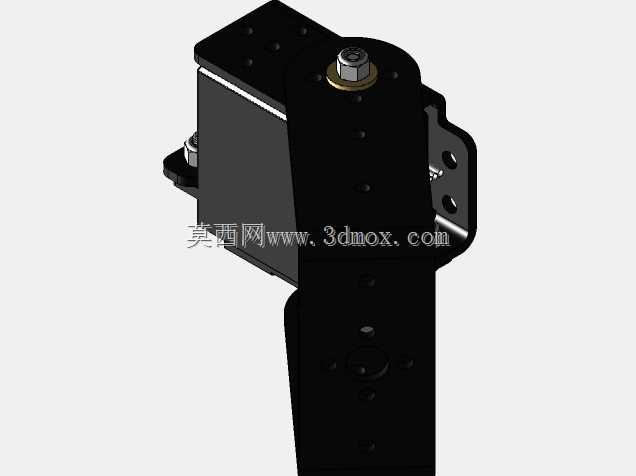

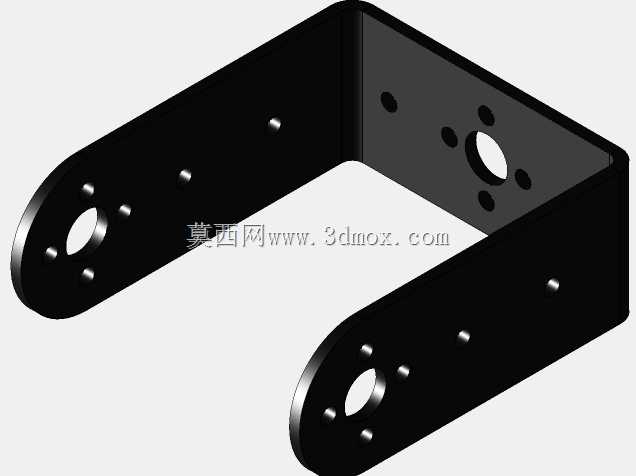

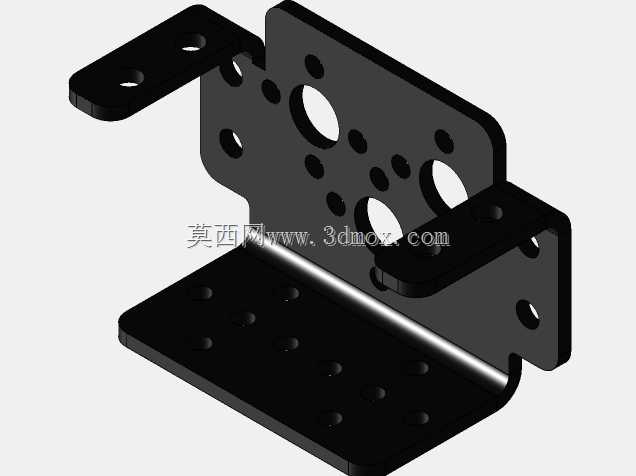

这款带安装底座的MG996r舵机结构，是面向小型机器人关节驱动、航模舵面控制、小型自动化执行工位场景设计的动力执行组件，在桌面级机械臂、双足行走机器人、智能小车转向机构、遥控模型舵面控制、小型物料分拣拨料机构中都有广泛的应用空间，能够为需要精准角度控制、中等扭矩输出的小型运动机构提供可靠的动力输出与安装支撑。从实际用途来看，该结构整合了舵机本体与专用安装底座，解决了常规舵机零散安装时定位不准、连接强度不足、多舵机串联时同轴度偏差的问题，底座既承担舵机本体的固定承载作用，也预留了与其他结构件连接的标准化安装点位，能够让使用者快速完成舵机在整机结构中的装配，无需额外设计定制转接支架，大幅缩短小型机器人、自动化执行机构的搭建周期。在功能特性上，该结构保留了MG996r舵机大扭矩输出的核心优势，配套的U型安装支架可以实现舵机输出端的多角度摆动支撑，输出盘采用多螺丝孔位设计，能够适配不同形式的摇臂、连杆连接件，满足不同传动路径的连接需求；底座与舵机本体的贴合面做了定位凸台设计，装配时可以快速对齐安装孔位，避免螺丝锁紧时舵机出现移位，保证输出轴的位置精度。从设计思路层面，这款结构针对实际使用中常见的模型尺寸偏差问题做了针对性优化，调整了舵机本体与安装支架的配合公差，让各部件的装配间隙控制在合理范围内，既不会因为间隙过大出现传动旷量，也不会因为公差过紧导致装配困难、舵机运转时出现卡滞；支架的弯折角度、安装孔的孔距都按照实际量产舵机的真实尺寸做了校准，能够和市面上常规的MG996r舵机完美适配，不会出现孔位错位、支架与舵机外壳干涉的问题。在外形尺寸与安装边界上，该结构整体轮廓紧凑，底座的安装孔位采用对称式布局，既可以正装在结构平面上，也可以侧装实现垂直方向的动力输出，输出轴的中心高度与支架的连接孔位保持统一的高度基准，在多舵机串联搭建多自由度关节时，能够保证各关节的转动中心对齐，避免因为安装基准偏差导致的运动轨迹偏移、运转阻力增大的问题；支架两侧的镂空设计在保证结构强度的前提下减轻了整体重量，能够降低小型移动机器人、航模产品的整机负载，提升运动响应速度。
