轴流散热风扇流体仿真分析结构

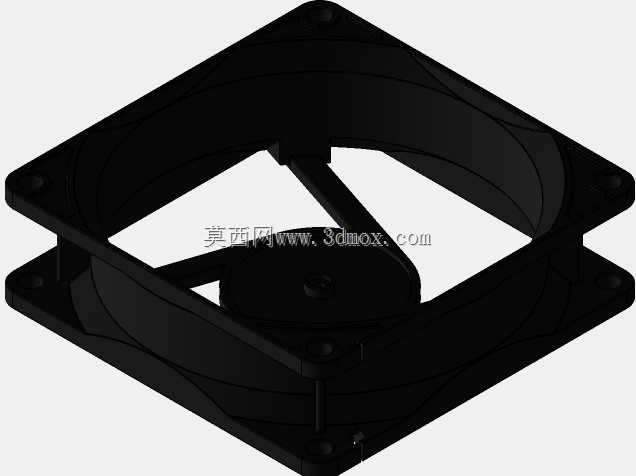

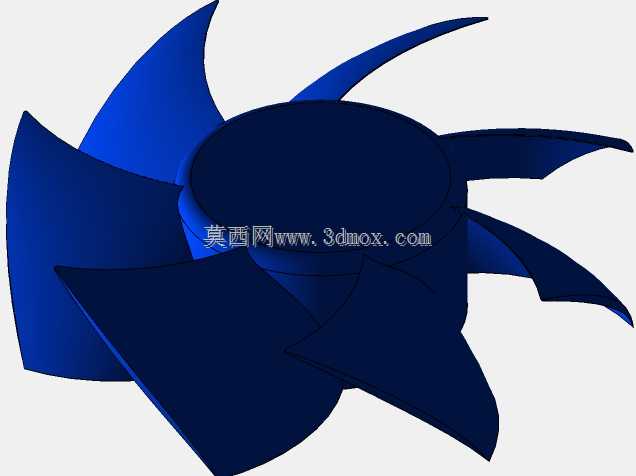

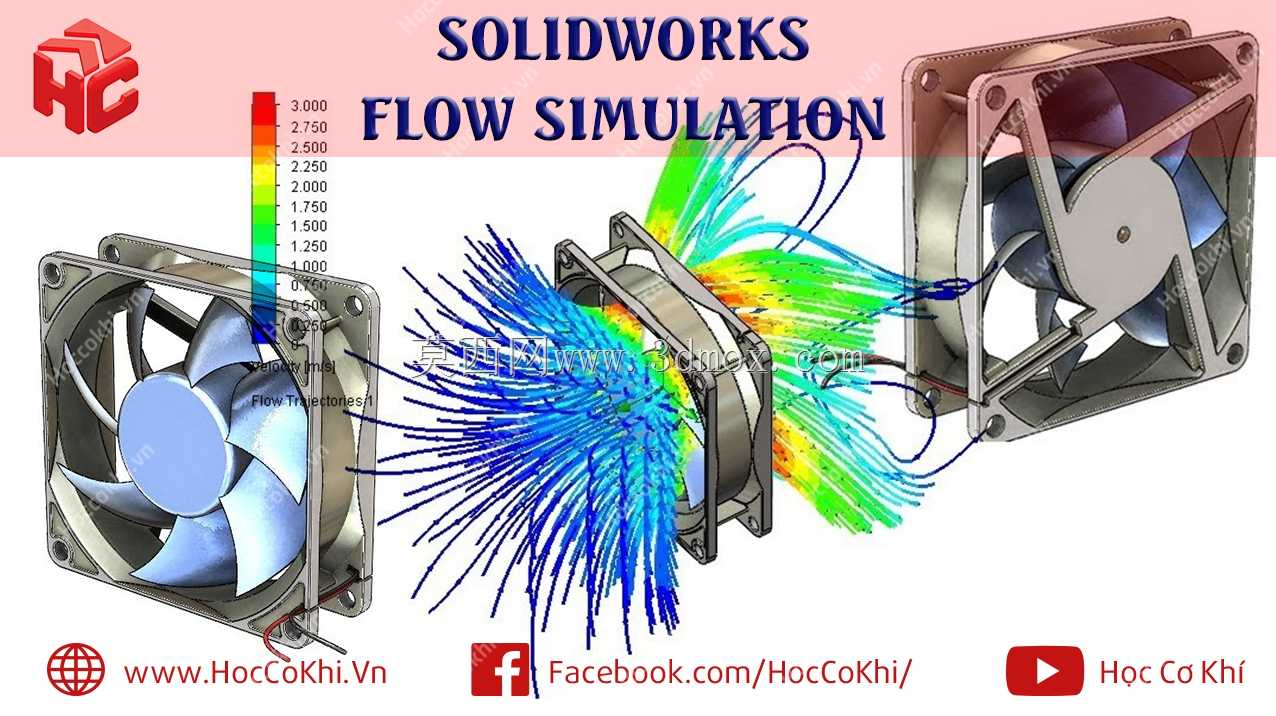

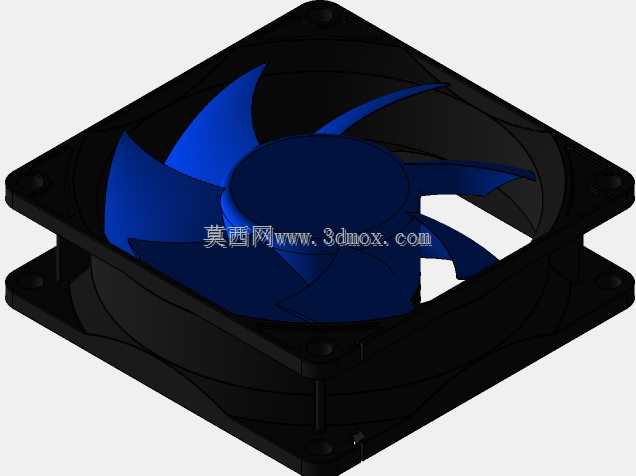

常规轴流散热扇的叶型曲率往往只参考通用经验值，实际装机后常出现近安装面气流紊流、边角区域风量衰减超30%的问题，甚至会因为扇框与叶片间隙的涡流扰动，带来额外的气动噪音。这套带流动模拟的风扇结构，直接把流场测试的可视化结果嵌入结构验证环节，不用等样机打样就能捕捉到叶尖漏流、扇框导风死角的细节。叶片前缘的弧度做了微幅渐变调整，靠近轮毂的区段曲率抬升1.2度，抵消轮毂旋转带来的中心区气流迟滞，叶尖位置收窄0.8毫米的间隙，既避免扇叶高速旋转碰框的公差风险，又能把叶尖漏流的占比压到最低。扇框的进风侧做了15度的倒角导风结构，不是单纯做外观美化，仿真里能看到直边进风口会在边缘形成一圈低压涡，把周边的紊流直接吸入风道，倒角结构能让进风气流的平顺度提升40%，出风侧的导流筋条位置也跟着流场轨迹调整，没有沿用传统均匀排布的方式，顺着气流的出射角度偏移2度，打散大尺度涡流的同时不会额外增加风阻。轮毂和叶片的衔接处做了圆弧过渡，之前直角衔接的结构在高转速下会在根部形成气流分离区，不仅损失风量，长期运行还会因为紊流带来的交变应力，提升叶片根部的疲劳断裂风险。仿真里的流线分布直接对应不同转速下的气流走向，能看到不同颜色区段的流速差异，靠近扇叶压力面的高速气流顺着叶型平滑导出，没有出现局部气流倒流的情况，甚至能捕捉到扇框安装孔周边的微小紊流，后续做整机装配的时候可以针对性调整安装位的避空结构，避免安装件挡住风道。这套结构的验证逻辑完全跳开了先做样件再测性能的传统流程，每一处曲面调整、每一个间隙的取值都能对应流场的变化数据，不用靠反复试错凑参数，不管是做PC机箱散热还是工业设备的通风模块，都能直接把仿真得到的参数落地到加工图纸里，省掉大量样机迭代的成本。
