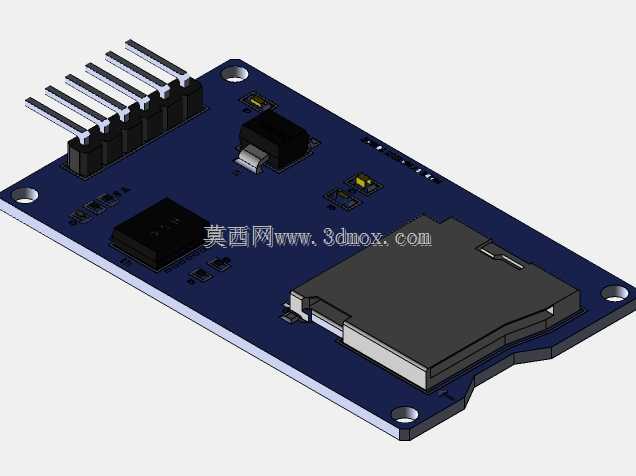

手工焊接这类薄型PCB扩展板时,排针与焊盘的对位偏差极易导致虚焊,排针座的塑料基座在过波峰焊时还容易受热软化偏移,最终造成插针与主控板排母无法顺畅插接。这款SD卡扩展模块在排针布局上做了针对性调整,六根排针沿板边等距排布,每根排针的焊盘都做了0.2mm的外延加宽,手工焊接时焊锡能更充分包裹针脚,即便焊接时针脚有微小倾斜,加宽的焊盘也能提供足够的附着面积,减少虚焊概率。板载SD卡座采用沉板式设计,卡座底部与PCB表面预留0.15mm的间隙,回流焊时融化的锡膏不会溢入卡座内部的弹片触点,避免后期插卡时出现接触不良。卡座旁的ESD保护二极管紧贴卡座边缘布置,走线长度控制在3mm以内,能快速泄放插拔SD卡时产生的静电,避免静电击穿主控芯片的IO口。PCB板四个角的安装孔做了沉铜处理,孔壁镀锡厚度控制在25μm,用铜柱固定在亚克力主控支架上时,能形成稳定的接地回路,降低电源纹波对SD卡读写稳定性的影响。板上的电源指示灯采用0805封装的贴片LED,限流电阻阻值经过调试,在3.3V供电时亮度适中,不会因为电流过大产生多余的热量影响周边晶振的起振稳定性。SD卡座的金属外壳预留了两个接地焊盘,直接与PCB的接地层连通,插拔卡时产生的电磁干扰能直接导入地网,不会干扰旁边SPI通讯线路的信号传输。SPI通讯的四根走线做了等长处理,线长差控制在0.5mm以内,高速读写SD卡时不会出现信号相位差导致的数据丢包。板上的3.3V稳压芯片采用倒装焊封装,底部散热焊盘与PCB的散热铜箔直接连接,长时间连续读写时芯片温升控制在8℃以内,不会因为过热触发过流保护。整个模块的外形尺寸经过压缩,比常规SD卡模块窄4mm,叠插在Arduino Uno板上时不会遮挡旁边的USB接口,外接通讯模块时不用额外预留空间。排针的引脚定义完全兼容Arduino官方的SPI引脚顺序,不用修改接线就能直接调用官方SD卡库,新手调试时不用反复核对引脚定义,能快速完成SD卡读写功能的验证。卡座的弹片采用镀金处理,插拔寿命超过一万次,频繁更换SD卡也不会出现触点氧化导致的识别失败。
